Toote tüüp	Mitmeotstarbeline kaasaskantav juhtmevaba kompressor käivitusabiga ja LED-taskulambiga
Bränd	Navitel
Mudel	AIR 30 MULTI
Mõõtmed (neto)	163 x 95 x 43 mm
Kaal (neto)	835 g
Aku tüüp	Liitiumpolümeer
Aku mahutavus	≥10000 mAh (38,48 Wh)
Laadimissisend	USB-C: 5V/2A, 9V/1,5A, 12V/1,2A
USB-A väljund	5V, 2-3A
Maksimaalne õhurõhk	150 PSI (täpsus ±1,5%)
Kompressori võimsus	Kuni 30 L/min
Käivitusvool	500A (tipp 1000A)
Mootori käivitamise võimekus	Bensiin kuni 3L, diisel kuni 2,5L; kuni 15 käivitust laadimise kohta (2L mootor)
Taskulambi heledus	100 lm
Taskulambi režiimid	Pidev, Vilk, SOS
Laadimisaeg	Kuni 3 tundi (0-100%)
Töötemperatuur	-10°C kuni 50°C
Ülekuumenemiskaitse	Automaatne väljalülitus ülekuumenemisel
Automaatne väljalülitus	Pärast 90 sekundit tegevusetust või kui sihtrõhk on saavutatud
Komplekti sisu	Kompressor, õhuvoolik, käivitusjuhtmed, 12/24V auto laadija, USB-C kaabel, otsakute adapterikomplekt, hoiukott, kasutusjuhend, garantiikaart

Korduma kippuvad küsimused - AIR 30 MULTI Navitel

Kuidas täita auto rehvi Navitel AIR 30 MULTI abil?

Ühendage õhuvoolik kompressori ja seejärel rehviga. Lülitage kompressor sisse, valige eelseadistatud režiim või seadke käsitsi rõhk. Vajutage toitenuppu täitmise alustamiseks; see peatub automaatselt, kui seatud rõhk on saavutatud.

Kas saan seadet kasutada auto käivitamiseks?

Jah, veenduge, et seade on vähemalt pooleldi laetud (täiesti tühjade akude puhul 75%). Ühendage käivituskaabel, kinnitage punane klambri positiivsele ja must negatiivsele akuklemmile, seejärel käivitage mootor 30 sekundi jooksul.

Kuidas laadida Navitel AIR 30 MULTI?

Kasutage USB-C kaablit ja laadijat. Ühendage seadme laadimispessa. See toetab 5V/2A, 9V/1,5A või 12V/1,2A sisendit. Laadimine võtab kuni 3 tundi. Kiirlaadimine on saadaval ühilduvate adapteritega.

Mida näitab LCD-ekraanil olev aku indikaator?

Neli riba näitavad ligikaudu 15,6-16,8 V, kolm riba 14,8-15,6 V, kaks riba 14,0-14,8 V, üks riba 13,2-14,0 V. Alla 13,2 V akusümbol vilgub; alla 12,6 V kuvatakse 'LO' ja vajab laadimist.

Mitu korda saan täis laadimisega mootorit käivitada?

Kuni 15 käivitust 2-liitrise mootori töömahu korral. Tegelik arv võib erineda sõltuvalt mootori suurusest ja aku seisundist.

Millised on taskulambi režiimid ja kuidas neid vahetada?

Vajutage ja hoidke taskulambi nuppu üks sekund sisselülitamiseks. Vajutage uuesti, et liikuda läbi pideva, vilkumis- ja SOS-režiimide. Vajutage ja hoidke väljalülitamiseks.

Mida teha, kui kompressor ülekuumeneb?

Seade lülitub ülekuumenemisel automaatselt välja. Oodake, kuni see jahtub, enne kasutamise jätkamist. Ülekuumenemiskaitse hoiab ära kahjustused.

Kas saan selle seadmega oma telefoni laadida?

Jah, sellel on kaks 5V/2-3A USB-A väljundit mobiilseadmete laadimiseks. Ühendage lihtsalt oma telefoni laadimiskaabel.

Kuidas teha tehaseseadetele lähtestamist?

Lülitage seade sisse, seejärel vajutage ja hoidke korraga LED-tule lüliti ja režiimi lüliti nuppe kolm sekundit, kuni LCD värskendab.

Kas Navitel AIR 30 MULTI on ohutu kasutada?

Järgige ohutusnõudeid: laadige enne esmakordset kasutamist täielikult, vältige niiskust ja äärmuslikku kuumust, ärge võtke lahti ja ärge lühistage klambreid. Seade vastab EMC 2014/30/EL nõuetele.

KASUTUSJUHEND AIR 30 MULTI Navitel

NAVITEL AIR 30 MULTI on multifunktionsaalne kaasaskantav juhtmevaba kompressor, mida tänu tehnilistele omadustele saab kasutada tühja akuga auto mootori käivitamiseks, aga ka mobiilsete seadmete laadimiseks. Enne töö alustamist lugege see juhend hoolikalt läbi.

Seadmed Välimus

• Multifunktssionaalne kaasaskantav kompressor NAVITEL AIR 30 MULTY
• Ôhuvoolik
• Auto hüppaja kaablid
• Autolaadija 12/24 V
- USB-C-kaabel
• Düüsi adapteri komplekt
• Hoiukott
- Kasutusjuhend
• Garantii kaart

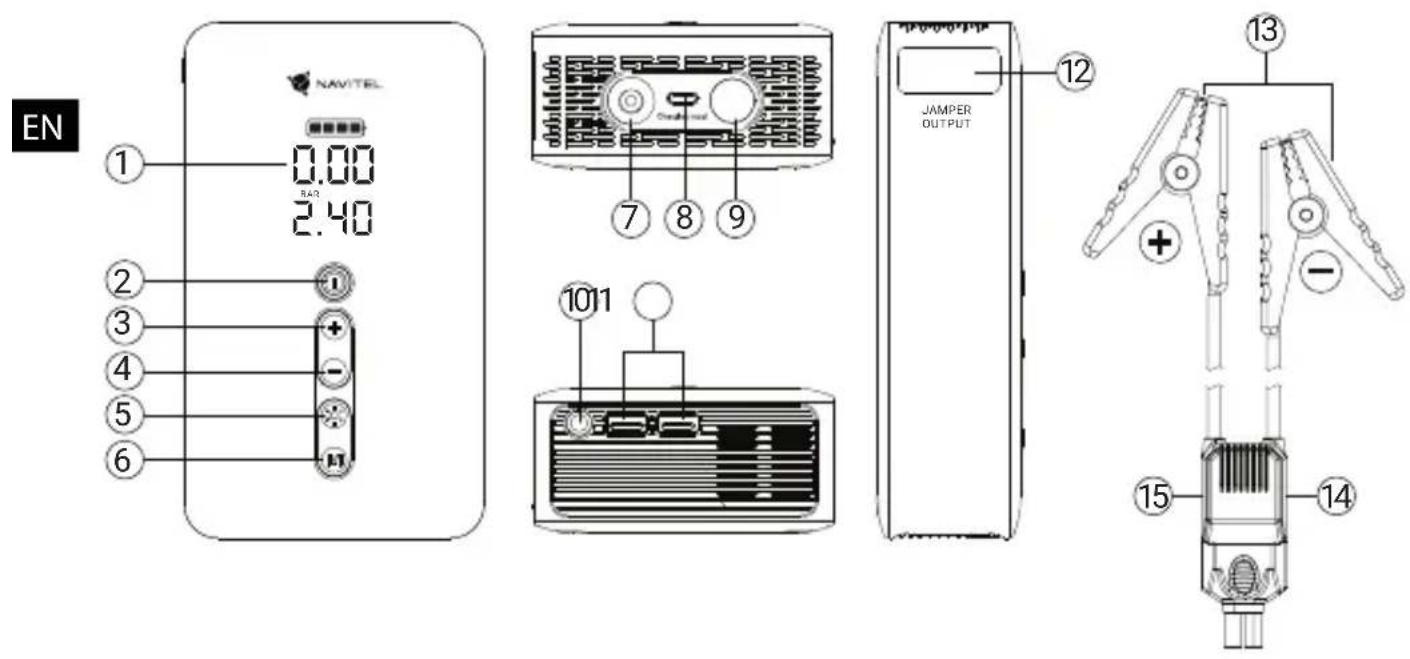

1. LCD ekraan
2. Toitenupp
3. Rōhu suurendamise nupp
4. Röhu alandamise nupp
5. LED valguse lüliti
6. Režiimilūliti nupp
7. Öhuvooliku pistik
8. USB-C laadimispesa
9. LED-taskulamp
10. Toite läbilaskeport (isane)
11. USB väljundid 5V/2A mobiilseadmete laadimiseks
12. Pistik hüppaja juhtmete ühendamiseks
13. Aku klemmi klambrid
14. Kaitsmeindikaator punane (tagurpidi)
15. Kaitsmeindikaator Roheline (õige)

Spetsifikatsioonid

Maksimaalne ōhurōhkTäpne	Kuni 150 PSI±1.5%
Aku võimsus 38.48 Wh
Aku mahutavus ≥10000 mAh
Aku tüüp Lithium-polymer
USB-C sisend 5V/2A; 9V/1.5A; 12V/1.2A
USB-A väljund 5V 2A~3A
Pinge Kuni 16.8 V (max.)
Kompressori võimsus Kuni 30 l/min
Õhuvooliku pikkus 30 cm
Käivitusvool 500A
Tippvool 1000A

Käivitatud mootori maht, l.	Patrullmootor - kuni 3lDiiselmootor - kuni 2,5l
Mootorite arv käivitub 1 aku laadimisel	Kuni 15 korda (2-liitrise mootori töömahu korral)
Taskulambi töörežiimid	taskulamp, välklamp,SOS
Taskulambi heledus 100 lm
Laadimisaeg Kuni 3 tundi (0-100%)
Töötemperatuur -10°C - 50°C
Mõõdud, võrk 163 x 95 x 43 mm
Kaal, neto	835 g

Rehvide täitmine

1. Ühendage öhuvoolik esmalt kompressoriga, seejärel rehviga.
2. Vajutage paar sekundit toitenuppu, et kompressor sisse lülitada. Ekraanil kuvatakse praegune rehvirõhk.
3. Vajutage režiiminuppu, et valida üks kompressori eelseadistatud töörežiimidest.
4. Hoidke režiiminuppu all, et siseneda rõhuühiku muutmise režiimi, mille järel peaks ekraanil olev mõõtühik vilkuma. Järgmisena vajutage soovitud rõhuühiku valimiseks režiimilüliti nuppu. Vajaliku rõhu suurendamiseks või vähendamiseks kasutage vastavalt nuppe Surve suurendamine ja Surve vähendamine. Kui rõhu väärtus on seadistatud, peaks praeguse rehvirõhu indikaator vilkuma 3 korda ja seejärel kuvatakse kõigi indikaatori numbritega «0».
5. Rehvi täitmisprotsessi alustamiseks vajutage toitenuppu. See protsess peatub automaatselt, kui seatud rehvirõhk on saavutatud. Rehvi täitmisprotsessi peatamiseks enne selle automaatset löppemist vajutage toitenuppu.
6. Kompressori väljalülitamiseks hoidke toitenuppu paar sekundit all. Kompressor lülitub automaatselt välja ka pärast 90 sekundilist tegevusetust.

Märkus. Muid esemeid peale autorehvi täites on köige parem kontrollida röhku käsitsi, kui need täispuhuvad. Peatage pump, kui tunnete, et röhk on öige, see hoiab ära juhusliku üleröhu.

Märge. Kompressoril on ülekuumenemiskaitsesüsteem. Kui kompressori temperatuur muutub liiga kõrgeks, lakkab see töötamast. Enne edasist kasutamist oodake veidi, kuni kompressor jahtub.

NAVITEL

NAVITEL AIR 30 MULTI

1. Ühendage hüppekäivituskaabel seadme pistikuga 12 (käivitusjuhtmete ühendamiseks).
2. Veenduge, et NAVITEL AIR 30 MULTI aku on laetud vähemalt 50%.
3. Kui auto aku on täielikult tühjenenud, veenduge, et NAVITEL AIR 30 MULTI aku on laetud vähemalt 75%.
4. Avage auto kapott ja kinnitage positiivne (punane) ja negatiivne (must) klemmid autoaku vastavate klemmide külge.
5. Käivitage auto mootor. Pärast mootori edukat käivitamist eemaldage võimalikult kiiresti aku kontaktide klemmid ja eemaldage NAVITEL AIR 30 MULTI. Esmalt eemaldage negatiivne klemm ja seejärel positiivne klemm.

Märge. Edukaks käivitamiseks peate käivitama auto mootori 30 sekundi jooksul pärast NAVITEL AIR 30 MULTI ühendamist auto aku kontaktidega.

Led-taskulampi kasutamine

1. LED-taskulambi sisselülitamiseks vajutage ja hoidke taskulambi nuppu 1 sekund all.

2. Taskulambil on kolm töörežiimi:

3. ereda valguse režiim;

4. impulssvalgustuse režiim;
5. Hädarežiim (SOS).

Taskulambi töörežiimi valimiseks vajutage taskulambi toitenuppu.

1. LED-taskulambi väljalülitamiseks vajutage ja hoidke taskulambi nuppu 1 sekund all.

Aku tase

LCD-ekraanil olev indikaatortuli näitab aku järelejäänud laetust:

4 baari: aku pinge on umbes 15.6-16.8 V.

3 baari: aku pinge on umbes 14.8-15.6 V.

2 baari: aku pinge on umbes 14.0-14.8 V.

1 jaotus: aku pinge on umbes 13.2-14.0 V.

Kui aku pinge on alla 13.2 V, hakkab aku sümbol vilkuma.

Kui aku pinge on ilma koormuseta alla 12.6 V, kuvatakse toitenupu vajutamisel LO. Sel juhul tuleb NAVITEL AIR 30 MULTI välja lülitada ja laadida.

Navitel AIR 30 MULTI ladimine

1. Ühendage USB-C-kaabel kompressori laadimispessa.
2. Ühendage USB-C kaabli teine ots kasutatava laadija USB-porti.
3. Kui laadimine on löppenud, ühendage kaabel kompressori ja laadija küljest lahti.

Märge. FC 3.0 kiirlaadimine on saadaval, kui toiteadapter ja toitekaabel seda tehnoloogiat toetavad. Ärge kasutage seadet laadimise ajal. Pistikühendusega toiteadapter tagab seadmele läbipääsu ilma laadimiseta. Soovitame kasutada NAVITEL USP45 SLIM ja NAVITEL USP55 PRO autotoiteadaptereid.

Lähtesta tehaseadestusele

1. Lülitage seade sisse.
2. Vajutage ja hoidke kolm sekundit all LED-taskulambi toitenuppu ja režiimilūliti nuppu.
3. Ekraan värskendab teavet, seadme seaded lähtestatakse tehaseseadetele.

NAVITEL

NAVITEL AIR 30 MULTI

Ettevaatusabinõud

• Laadige aku enne esimest kasutamist täielikult täis.
- Ärge jätke seadet tugeva mehaanilise pinge alla.
- Ärge võtke seadet lahti ega tehke ise remonti.
- Ärge jätke seadet niiskuse, tule ega kõrge temperatuuri kätte. Kokkupuude tulega või kõrgete temperatuuridega võib põhjustada toote eluea lühenemise ja põhiustada tulekahju või plahvatuse.
• Hoidke lapsed seadmest eemal.
- Ärge lühistage klemme ja ärge laske negatiivsel klemmil kokku puutuda söiduki metallosadega.

NAVITEL s.r.o. kinnitab käesolevaga, et NAVITEL AIR 30 MULTI seade ühildub Euroopa direktiiviga EMC 2014/30/EL.

Märge. Tootja vöib ette teatamata muuta pakendit, välimust, tehnilisi andmeid, mis ei muuda seadme üldist funktsionaalsust.
