MANUAL DE UTILIZARE G18DBBVL HiKOKI

din vinkelslipmaskin.

0000BookG18DBBL.indb1540000BookG18DBBL.indb154 2017/12/0113:16:402017/12/0113:16:40155 Română Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale.

Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi- vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente.

Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică . Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și / sau de la setul de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţinerea sculelor electrice. Veri fi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător.

AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică“ prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţ ineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosfer ă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. (Traducerea instrucţiunilor originale) 0000BookG18DBBL.indb1550000BookG18DBBL.indb155 2017/12/0113:16:402017/12/0113:16:40156 Română f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii.

Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii.

cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

Această sculă electrică este menită să funcţioneze ca polizor sau mașina de tăiat. Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave. b) Efectuarea operaţiunilor cum ar fi sablarea, perierea cu perie de sârmă și lustruirea nu sunt recomandate cu această sculă electrică. Operaţiunile care nu corespund cu modul de utilizare al acestei scule electrice pot produce pericole sau vătămare corporală. c) Nu utilizaţi accesorii care nu sunt proiectate și recomandate în mod special de către fabricant. Doar pentru că un accesoriu se potrivește cu scula electrică, nu garantează operarea în siguranţă.

Viteza nominală a accesoriului trebuie să fi e cel puţin egală cu viteza maximă marcată pe scula electrică. Accesoriile care funcţionează la viteză mai mare decât viteza nominală se pot rupe sau pot zbura de pe sculă.

Diametrul extern și grosimea accesoriului dumneavoastră trebuie să fi e în limita capacităţii sculei electrice. Accesoriile cu dimensiuni incorecte nu pot fi ţinute sub supraveghere sau control în mod adecvat. f) Montarea prin înșurubare a accesoriilor trebuie să se potrivească fi letului arborelui polizorului. Pentru accesoriile montate cu bride, orifi ciul pentru accesoriu al axului trebuie să se potrivească diametrului de localizare al bridei. Accesoriile care nu se potrivesc pieselor de montare ale sculei electrice vor funcţiona dezechilibrat, vor vibra excesiv și pot fi scăpate de sub control.

Nu utilizaţi accesorii deteriorate. Înainte de utilizare, verifi caţi fi ecare accesoriu cum ar fi discurile abrazive, pentru a vedea dacă prezintă ciobiri și crăpături, platoul posterior pentru a vedea dacă prezintă crăpături, rupturi sau uzură excesivă, peria de sârmă pentru a vedea dacă are fi re libere sau crăpate. Dacă scula electrică sau un accesoriu a fost scăpat, verifi caţi să vedeţi dacă prezintă daune sau instalaţi un accesoriu nedeteriorat. După inspectarea și instalarea unui accesoriu, poziţionaţi-vă, dumneavoastră și spectatorii, departe de planul accesoriului rotativ și rulaţi scula electrică la viteză maximă în gol, timp de un minut. În mod normal, accesoriile deteriorate se vor rupe în timpul acestui test. h) Purtaţi echipament de protecţie personală. În funcţie de aplicaţie, utilizaţi un scut pentru faţă sau ochelari de protecţie. Dacă este cazul, purtaţi o mască contra prafului, căști de protecţie, mănuși și un șorţ capabil să oprească fragmentele mici abrazive sau ale elementului prelucrat. Protecţia pentru ochi trebuie să fi e capabilă să oprească resturile aruncate de diferitele operaţiuni. Masca contra prafului sau masca respiratorie trebuie să poată fi ltra particulele generate de operaţiunea dumneavoastră. Expunerea prelungită la zgomote puternice pot duce la pierderea auzului.

i) Ţineţi spectatorii la o distanţă sigură de zona de

lucru. Oricine intră în zona de lucru trebuie să poarte echipament de protecţie personală. Pot zbura fragmente din elementul prelucrat sau dintr-un accesoriu rupt și pot provoca răni, în zona imediată zonei de operare. j) Ţineţi scula electrică numai de suprafeţele izolate de prindere, atunci când executaţi o operaţiune în care scula de tăiere poate intra în contact cu cabluri ascunse. Atingerea cablului sub tensiune va pune de asemenea sub tensiune părţile metalice expuse, putând electrocuta operatorul. k) Poziţionaţi cablul de alimentare la distanţă de accesoriul rotativ. Dacă pierdeţi controlul, cablul de alimentare poate fi tăiat sau agăţat și vă poate trage mâna sau braţul în accesoriul rotativ. l) Nu așezaţi niciodată scula electrică până când accesoriul nu s-a oprit complet. Accesoriul rotativ poate prinde suprafaţa și poate duce la scăparea de sub control a sculei electrice. m) Nu rulaţi scula electrică cât timp o purtaţi în lateral. Contactul accidental cu accesoriul rotativ v-ar putea agăţa hainele, trăgând accesoriul pe corpul dumneavoastră. n) Curăţaţi regulat orifi ciile de ventilaţie ale sculei electrice. Ventilatorul motorului va atrage praful în interiorul carcasei și acumularea excesivă de pulbere de metal poate produce pericole electrice.

Nu operaţi scula electrică lângă materiale infl amabile. Scânteile pot aprinde aceste materiale. 0000BookG18DBBL.indb1560000BookG18DBBL.indb156 2017/12/0113:16:402017/12/0113:16:40157 Română p) Nu utilizaţi accesorii care necesită agenţi de răcire lichizi. Utilizarea apei sau a altor lichide poate produce electrocutarea sau șoc electric.

RECULUL ȘI AVERTISMENTELE

AFERENTE Reculul este o reacţie bruscă la un disc rotativ, platou posterior, perie sau alt accesoriu ciupit sau agăţat. Ciupirea sau agăţarea produce oprirea rapidă a accesoriului rotativ, care la rândul său forţează mișcarea necontrolată a sculei electrice în direcţia opusă de rotire a accesoriului, în punctul de blocare. Spre exemplu, dacă un disc abraziv este agăţat sau ciupit de elementul prelucrat, marginea ciupită a discului poate săpa în suprafaţa materialului, ducând la ieșirea discului sau la lovire înapoi. Discul poate sări spre sau în direcţie opusă de operator, în funcţie de direcţia de mișcare a discului în punctul de ciupire. Discurile abrazive se pot rupe în aceste condiţii. Reculul este rezultatul utilizării incorecte și / sau al procedurilor de operare sau condiţiilor incorecte și poate fi evitat dacă sunt luate măsurile adecvate, conform celor de mai jos.

Menţineţi o priză fermă pe scula electrică și poziţionaţi-vă corpul și braţul pentru a rezista la forţele de recul. Utilizaţi mânerul auxiliar, dacă există, pentru control maxim al reculului sau al reacţiei cuplului în timpul pornirii. Operatorul poate controla reacţiile la cuplu sau forţele de recul, dacă sunt luate măsurile necesare. b) Nu așezaţi mâna lângă accesoriul rotativ. Accesoriul poate recula peste mâna dumneavoastră. c) Nu vă poziţionaţi corpul într-o zonă în care se va deplasa scula electrică, dacă are loc reculul. Reculul va propulsa scula în direcţia opusă faţă de mișcarea discului, în punctul de agăţare. d) Fiţi atenţi când lucraţi la colţuri, muchii ascuţite etc. Evitaţi saltul și agăţarea accesoriului. Colţurile, muchiile ascuţite sau salturile au tendinţa de a agăţa accesoriul și pot duce la pierderea controlului sau la recul. e) Nu atașaţi o lamă de drujbă, o lamă de sculptură pentru lemn sau o lamă de fi erăstră

Aceste lame produc frecvent recul și pierderea controlului.

a) Utilizaţi doar tipurile de discuri recomandate pentru scula electrică și apărătoarea specifi că proiectată pentru discul selectat. Discurile care nu sunt proiectate pentru această sculă electrică nu pot fi protejate în mod adecvat și nu sunt sigure. b) Suprafaţa de polizare a roţilor cu centrul scobit trebuie montată sub planul marginii apărătorii. O roată montată necorespunzător care iese prin planul marginii apărătorii nu poate fi protejată adecvat. c) Apărătoarea trebuie să fi e prinsă temeinic pe scula electrică și poziţionată pentru siguranţă maximă, astfel încât operatorul să fi e expus la o porţiune minimă de disc. Apărătoarea ajută la protejarea operatorului de fragmente rupte din road ă, de contactul accidental cu roata și de scânteile care pot aprinde îmbrăcămintea. d) Discurile trebuie utilizate doar pentru aplicaţiile recomandate. Spre exemplu: nu șlefuiţi cu lateralul discului de tăiere. Discurile abrazive de tăiere sunt proiectate pentru șlefuire periferică, forţele laterale aplicate acestor discuri pot duce la sfărâmarea acestora. e) Utilizaţi întotdeauna fl anșe cu mărimea și forma corectă pentru discul selectat. Flanșele corecte susţin discul, reducând posibilitatea de rupere a acestuia. Flanșele pentru discurile de tăiere pot fi diferite de cele pentru discurile de șlefuire. f) Nu utilizaţi discuri uzate de la scule electrice mai mari. Discurile proiectate pentru scule electrice mai mari nu sunt adecvate pentru viteza mai mare a sculei electrice mici și pot exploda.

a) Nu „blocaţi“ discul de tăiere sau nu aplicaţi presiune excesivă. Nu încercaţi să faceţi o tăietură excesiv de adâncă. Forţarea discului crește sarcina și susceptibilitatea la răsucire sau blocare a discului în tăietură și la posibilitatea de recul sau rupere. b) Nu poziţionaţi corpul în linie cu și în spatele discului rotativ. Când, în timpul operării, discul se îndepărtează de corpul dumneavoastră, eventualul recul poate propulsa discul în mișcare și scula electrică către dumneavoastră. c) Când discul s-a blocat sau când întrerupeţi o tăiere din orice motiv, opriţi scula electrică și ţineţi-o nemișcată până când discul se oprește complet. Nu încercaţi niciodată să demonta ţi discul de tăiere în timp ce este în mișcare, poate avea loc reculul. Verifi caţi și luaţi măsurile necesare pentru a elimina cauza blocării discului. d) Nu reluaţi operaţiunea de tăiere pe elementul prelucrat. Lăsaţi discul să atingă viteza maximă și reluaţi tăietura cu atenţie. Discul se poate bloca, se poate mișca în sus sau poate recula dacă scula este pornită din nou în elementul prelucrat. e) Susţineţi panourile sau orice element prelucrat de dimensiuni mari, pentru a reduce la minim riscul de ciupire și recul. Elementele prelucrate, mari, tind să atârne sub propria greutate. Trebuie aplicate suporturi sub elementul prelucrat, în apropierea liniei de tăiere și aproape de marginea elementului pe ambele părţi ale discului. f) Fiţi foarte atenţi când încercaţi să faceţi o „tăietură buzunar“ în pereţi existenţi sau în alte zone fără vizibilitate. Discul protuberant poate tăia ţevile de gaz sau de apă, fi rele electrice sau obiectele pot produce reculul.

– Verifi caţi ca viteza marcată pe disc să fi e egală cu sau mai mare decât viteza nominală de pe polizor; – Asiguraţi-vă că dimensiunile discului sunt compatibile cu polizorul; – Discurile abrazive vor fi stocate și manipulate cu grijă, în conformitate cu instrucţiunile producătorului; – Inspectaţi discul de polizare înainte de utilizare, nu utilizaţi produse ciobite, crăpate sau defecte; – Asiguraţi-vă că discurile montate și vârfurile sunt aplicate în conformitate cu instrucţiunile producătorului; – Folosiţi amortizoare când sunt furnizate împreună cu produsul abraziv și când sunt necesare; 0000BookG18DBBL.indb1570000BookG18DBBL.indb157 2017/12/0113:16:402017/12/0113:16:40158 Română – Asiguraţi-vă că produsul abraziv este montat corect și strâns înainte de utilizare și rulaţi scula în gol timp de 30 de secunde într-o poziţie sigură, opriţi-o imediat dacă apar vibraţii puternice sau detectaţi alte defecţiuni. Dacă apare această problemă, verifi caţi scula pentru a determina cauza; – Dacă scula este dotată cu apărătoare, nu o utilizaţi niciodată fără aceasta; – Atunci când utilizaţi o sculă cu disc abraziv pentru tăiere, asiguraţi-vă că scoateţi accesoriul de protecţie a roţii standard și atașaţi protecţia de roată cu protecţie laterală (vândută separat) (Fig. 4); – Nu utiliza ţi bucșe reductoare sau adaptoare separate pentru a adapta discuri abrazive cu orifi cii mari; – În cazul sculelor care necesită un disc cu orifi ciu fi letat, asiguraţi-vă că fi letul este destul de lung pentru a se potrivi pe ax; – Verifi caţi dacă elementul prelucrat este susţinut corect; – Nu utilizaţi discul de tăiere pentru șlefuire laterală; – Asiguraţi-vă că scânteile produse în timpul utilizării nu creează pericole, ex. nu ating persoane sau nu aprind substanţe infl amabile; – Asiguraţi-vă că orifi ciile de ventilaţie sunt libere când lucraţi în locaţii cu mult praf, dacă este nevoie să curăţaţi praful, mai întâi scoateţi instrumentul din priză (nu utilizaţi obiecte metalice) și evitaţi deteriorarea componentelor interne; – Utilizaţi întotdeauna protecţie pentru ochi și urechi. Trebuie purtate și alte echipamente de protecţie personală, cum ar fi masca de praf, mănușile, casca și șorţul; – Fiţi atenţi la discul care continuă să se rotească și după ce scula a fost oprită. – Nu permiteţi pătrunderea materiilor străine în orifi ciul pentru conectarea acumulatorului. – Nu demontaţi niciodată acumulatorul sau încărcătorul. – Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica. – Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda. – Nu introduceţi obiecte în fantele de ventilaţie ale încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încă rcătorului. – Aduceţi acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că discul central redus ce va fi utilizat este

de tipul corect și nu prezintă crăpături sau defecte ale suprafeţei. Asiguraţi-vă de asemenea că discul central redus este montat corect și piuliţa este strânsă temeinic.

2. Confi rmaţi că butonul este dezactivat apăsându-l de

două sau trei ori, înainte de a porni scula electrică.

3. Pentru a prelungi viaţa sculei și pentru a asigura un fi nisaj

de înaltă calitate, este important să nu suprasolicitaţi mașina, aplicând prea multă presiune. În cazul majorităţii aplicaţiilor, greutatea mașinii este sufi cientă pentru o șlefuire efi cientă. Prea multă presiune va reduce viteza de rotaţie, va produce o fi nisare inferioară a suprafeţei și suprasolicitarea poate reduce durata de viaţă a maș inii.

4. Discul continuă să se rotească și după ce scula a fost

oprită. După decuplarea mașinii, nu o așezaţi până când discul central redus nu s-a oprit complet. Această precauţie va ajuta la prevenirea accidentelor grave și la reducerea cantităţii de praf și șpan aspirată de mașină.

5. Când mașina nu este utilizată, scoateţi-o din priză.

6. Aveţi grijă să decuplaţi scula și să scoateţi ștecărul din

priză, pentru a evita un accident grav, înaintea montării și demontării roţii centrale reduse.

7. Ţineţi cont de reculul frânei.

Acest polizor unghiular cu acumulator dispune de o frână electrică care funcţionează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcţionează, asiguraţi-vă că ţineţi bine corpul principal.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf.

Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi. 0000BookG18DBBL.indb1580000BookG18DBBL.indb158 2017/12/0113:16:412017/12/0113:16:41159 Română

8. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţ i tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel și cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieșire și respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum și regulile și reglementările ţării de destinaţie.

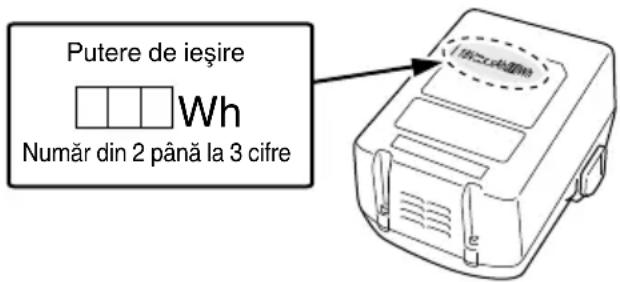

Putere de ieşire Număr din 2 până la 3 cifre SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. G18DBBL / G18DBBVL / G18DBBAL: Polizor unghiular cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Purtaţi întotdeauna protecţie pentru ochi. Numai pentru ţările UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/ CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. V Tensiune nominală

Tu r a ţie nominală min

Rotaţii sau turaţii pe minut Pornire Oprire Deconectaţi acumulatorul Avertisment Capacitate acumulator Întrerupător indicator de încărcare a acumulatorului Acumulatorul este aproape descărcat. Încărcaţi acumulatorul cât mai curând. Acumulatorul este pe jumătate descărcat. Acumulatorul este încărcat destul. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine și accesoriile enumerate la pagina 231. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII ○ Îndepărtarea bavurilor și fi nisarea diferitelor tipuri de materiale și piese turnate din oţel, bronz și aluminiu. ○ Șlefuirea secţiunilor sudate sau a secţiunilor tăiate cu arzătorul de tăiat. ○ Debavurarea răşinilor sintetice, gresiei, cărămizilor, marmurei etc. 0000BookG18DBBL.indb1590000BookG18DBBL.indb159 2017/12/0113:16:412017/12/0113:16:41160 Română SPECIFICAŢII Specifi caţiile acestei mașini sunt enumerate în tabelul de la pagina 163. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi la sursa de alimentare. (Fig. 2)

Când încărcaţi acumulatorul de la o sursă de curent AC ○ Conectaţi cablul de alimentare al încărcătorului la un conector adecvat. Când conectaţi ștecărul încărcătorului la un conector, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă). PRECAUŢIE Nu folosiţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat. Când încărcaţi acumulatorul de la o sursă de curent auto DC 12V (UC18YML2) ○ Fixaţi încărcătorul acumulatorului în automobil. Folosiţi centura furnizată cu încărcătorul pentru a-l fi xa și pentru a preveni orice mișcare accidentală. (Vedeţi Fig. 13) PRECAUŢIE Nu depozitaţi înc ărcătorul sub scaunul conducătorului auto. Fixaţi încărcătorul pentru a preveni mișcările accidentale, care ar putea duce la accidente. Fig. 13 ○ Introduceţi fi șa de conectare în bricheta electrică. Dacă fi șa nu este fi xă și iese din mufa pentru bricheta electrică, reparaţi mufa. Dacă mufa este defectă este recomandat să contactaţi reprezentantul auto local. Utilizarea constantă a mufei poate duce la accidente din cauza supraîncălzirii.

2. Introduceţi acumulatorul în încărcător. (Fig. 2)

Fixaţi ferm acumulatorul în încărcător.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) ● Semnifi caţia lămpii indicatoare Semnifi caţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampa indicatoare luminează sau clipește. Înainte de încărcare Clipește (roșu) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează (roșu) Luminează în mod continuu La încărcare completă Clipește (roșu) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Încărcarea nu se poate efectua Pâlpâie (roșu) Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător Așteptare supraîncălzire Luminează (verde) (UC18YML2) Luminează în mod continuu Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răcește) Clipește (roșu) (UC18YFSL) Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Încărcare imposibilă de la sursa de curent auto (UC18YML2) Clipește (verde) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Defecţiune la acumulator sau la încărcător NOTĂ: Cât timp se răcește acumulatorul, UC18YML2 / UC18YFSL răcește acumulatorul supraîncălzit prin intermediul ventilatorului. (Însă, ventilatorul nu funcţionează când acumulatorul este încărcat de la o sursă de curent auto de DC 12 V.) 0000BookG18DBBL.indb1600000BookG18DBBL.indb160 2017/12/0113:16:432017/12/0113:16:43161 Română ● Referitor la temperaturile și timpul de încărcare a acumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2. Tabelul 2 Încărcător Acumulator UC18YFSL UC18YML2 (AC/DC)*

Tensiune de încărcare V 14,4 – 18 Greutate kg 0,5 0,7 Temperaturi la care acumulatorul poate fi reîncărcat 0°C – 50°C Timp încărcare pentru capacitate acumulator, aprox. (la 20°C) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Număr celule acumulator 4 – 10 *1 sursă de curent AC / DC 12 V (auto) NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. <UC18YML2> Îndeosebi, utilizarea unei surse de curent auto DC 12V ar putea necesita o durată mai lungă de reîncărcare la temperaturi înalte. PRECAUŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defecţiuni. După efectuarea încărcării, așteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi cablul de alimentare al încărcătorului

de la conector sau de la mufa pentru bricheta electrică.

ţi ferm încărcătorul și scoateţi acumulatorul. NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător și apoi depozitaţi-l. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-o locaţie expusă la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa indicatoare a încărcătorului se aprinde în verde sau iluminează timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie în culoarea roșie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul înc ărcătorului există obiecte străine și îndepărtaţi-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat cu încărcătorul este scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător. ○ Verifi caţi tensiunea sursei de curent auto atunci când lampa indicatoare pâlpâie continuu în culoarea verde (la fi ecare 0,2 secunde). (UC18YML2) Dacă tensiunea este de 12V sau mai scăzută, indică faptul că acumulatorul automobilului este descărcat și nu poate încărca. ○ Dacă lampa indicatoare nu pâlpâie în culoarea roșie (la fi ecare secundă) chiar dacă cablul încărcătorului sau fi șa conectoare pentru bricheta electrică sunt conectate la curent, indică faptul că circuitul de protecţie a încărcătorului poate fi activat. Deconectaţi cablul sau fi șa de la curent și reconectaţi-o după aproximativ 30 de secunde. Dacă această operaţiune nu face ca lampa indicatoare să clipească în culoarea roșie (la fi ecare secundă), vă rugăm duceţi încărcătorul la o unitate service autorizată de HiKOKI.

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Scoaterea și introducerea acumulatorului

Indicator încărcare acumulator

Aplicarea și ajustarea apărătorii pentru disc

Aplicarea mânerului lateral

Asamblarea discului de tăiere*

Comutarea modurilor de operare*

Utilizarea întrerupătorului

Reglarea numărului de rotaţii (G18DBBVL)

Unghi de șlefuire și metodă de șlefuire

Decuplarea fi ltrului

Selectarea accesoriilor ― 235 0000BookG18DBBL.indb1610000BookG18DBBL.indb161 2017/12/0113:16:432017/12/0113:16:43162 Română *1 AVERTISMENT Înainte de utilizare, asiguraţi-vă că aţi strâns piuliţa pentru disc cu cheia inclusă. Nerespectarea avertismentului de a strânge piuliţa pentru disc poate duce la slăbirea acesteia atunci când frâna este activată în timpul unei opriri. NOTĂ Șaiba pentru disc este destinată în mod specifi c pentru acest produs. A nu se utiliza pentru oricare alt produs. *2 Despre modul modifi care funcţie Cu acumulatorul de stocare instalat pe unitatea principală și cu unitatea pornită, prin apăsarea comutatorului mod schimbare, modul de operare va trece în modul automat. În modul automat, afi șajul luminos al modului automat va rămâne aprins. ○ Cu modul automat, puteţi reduce zgomotul si vibraţiile, reducând numărul maxim de turaţii într-o stare fără încărcătură. În modul automat, numărul de turaţii va crește daca încărcătura devine mai mare in timpul funcţionarii. Pe de altă parte, numărul de turaţii va scade daca încărcătura scade in timpul funcţionarii. (Tabelul 3, pagina 163) <G18DBBVL> Cu G18DBBVL, apăsând comutatorul mod schimbare va schimba modul de operare înainte și înapoi intre modul automat și modul de transmisie. Cu modul transmisie, numărul de turaţii al polizorului poate fi setat la una dintre cele șase etape. Când operaţi in modul transmisie, numărul setat de turaţii va fi menţinut indiferent de schimbările produse la încărcătură. Setaţi modul și apelaţi în funcţie de lucru și aplicaţie. (Tabelul 3, pagina 163)

ÎNTREŢINERE ȘI VERIFICARE

1. Inspectarea discului central redus

Asiguraţi-vă că roata centrală redusă nu prezintă crăpături și defecte ale suprafeţei.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare și asiguraţi-vă că sunt fi xate corespunzător. Dacă există șuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina și/sau să nu o udaţi cu ulei sau apă.

4. Curăţarea exteriorului

Dacă mașina de înșurubat și găurit cu impact s-a murdărit, ștergeţi-o cu o cârp ă moale sau cu o cârpă umezită cu apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

5. Curăţarea fi ltrului

După utilizare, detașaţi fi ltrul și îndepărtaţi orice murdărie sau particule de praf de pe ecran folosind un pistol cu aer sau unealta. (Fig. 12) NOTĂ ○ Pentru a curăţa unitatea de murdărie sau praf, utilizaţi motorul într-o stare fără încărcătură și sufl aţi aer in gaura de ventilaţie cu fi ltrul îndepărtat. Acumularea de murdărie sau praf in motor poate cauza deteriorări. ○ După curăţare, asiguraţi-vă că aţi atașat bine fi ltrul.

Depozitaţi mașina de înșurubat și găurit cu impact într- un loc în care temperatura nu depășește 40˚C și nu o lăsaţi la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 86 dB (A). Nivelul măsurat al presiunii sonore ponderate A: 75 dB (A). Incertitudine K: 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745. Șlefuirea suprafeţelor: Valoarea emisiei de vibraţii

Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele. Mai poate fi utilizată pentru o evaluare preliminară a expunerii. 0000BookG18DBBL.indb1620000BookG18DBBL.indb162 2017/12/0113:16:432017/12/0113:16:43163 Română AVERTISMENT ○ Emisia de vibraţii în timpul folosirii efective a sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei. ○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). SPECIFICAŢII Model G18DBBL G18DBBAL G18DBBVL Tensiune 18 V Viteza nominală 9000 min

Roată Diam. exterior 115 mm 125 mm 115 mm 125 mm 125 mm Gaură diam. 22,23 mm Grosime 6 mm Viteză periferică 80 m/s Greutate* 2,7 kg

• Greutate: Conform cu procedura EPTA 01/2003 Tabelul 3 Mod Stare Numărul de revoluţii (min

) Folosiţi Auto Fără încărcătură 5500 Lumină de lucru, stare intermediară În timpul operării 9000 Ascuţire, tăiere Transmisie (G18DBBVL) Selector de setări

Ascuţire oţel inoxidabil Îndepărtarea vopselii sau a ruginii

Ascuţire, șlefuire Ascuţire dură, tăiere

Declarăm pe propria răspundere că Polizorul unghiular cu acumulator, identifi cat după tipul și codul de identifi care specifi c *1), este în conformitate cu toate cerinţele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanţei din Europa este autorizat să întocmească dosarul tehnic. Declaraţia se referă la produsul pe care este aplicat semnul CE.
