Caractéristiques techniques	Broyeur HiKOKI G18DBBVL, moteur sans balai, tension 18V, diamètre de coupe 18 cm, vitesse à vide 0-6000 tr/min.
Utilisation	Idéal pour le broyage de déchets verts, branches et feuillages, utilisation en extérieur, léger et maniable.
Maintenance et réparation	Vérifier régulièrement l'état des lames, nettoyer le réservoir après chaque utilisation, remplacer les pièces usées selon les recommandations du fabricant.
Sécurité	Porter des lunettes de protection, des gants et un casque, ne pas utiliser sous la pluie, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Compatible avec les batteries HiKOKI 18V, garantie de 2 ans, poids léger pour un transport facile.

FOIRE AUX QUESTIONS - G18DBBVL HiKOKI

Comment puis-je changer la meule du HiKOKI G18DBBVL ?

Pour changer la meule, débranchez l'outil, puis utilisez la clé de service fournie pour desserrer l'écrou de fixation. Retirez la meule usée et remplacez-la par la nouvelle en veillant à bien la fixer.

Quelle est la capacité de la batterie du HiKOKI G18DBBVL ?

Le HiKOKI G18DBBVL fonctionne avec une batterie de 18V, généralement disponible en différentes capacités allant de 2Ah à 6Ah.

Est-ce que le HiKOKI G18DBBVL est compatible avec d'autres batteries HiKOKI ?

Oui, le HiKOKI G18DBBVL est compatible avec toutes les batteries de 18V de la gamme HiKOKI.

Comment nettoyer le HiKOKI G18DBBVL après utilisation ?

Utilisez un chiffon sec pour essuyer la surface de l'outil. Pour les débris accumulés, utilisez une brosse douce. Ne pas utiliser d'eau ou de nettoyants abrasifs.

Que faire si le HiKOKI G18DBBVL ne démarre pas ?

Vérifiez d'abord que la batterie est correctement installée et chargée. Si le problème persiste, examinez le bouton de mise en marche et les sécurités de l'outil.

Quelle est la vitesse à vide du HiKOKI G18DBBVL ?

La vitesse à vide du HiKOKI G18DBBVL est d'environ 8 500 tours par minute.

Puis-je utiliser le HiKOKI G18DBBVL pour couper des matériaux autres que du métal ?

Le HiKOKI G18DBBVL est principalement conçu pour le meulage et la découpe de métal. Pour d'autres matériaux, utilisez des meules appropriées.

Comment puis-je obtenir un service après-vente pour le HiKOKI G18DBBVL ?

Pour le service après-vente, contactez le revendeur où vous avez acheté le produit ou visitez le site web de HiKOKI pour trouver le centre de service le plus proche.

Le HiKOKI G18DBBVL est-il équipé d'un système de protection contre la surcharge ?

Oui, le HiKOKI G18DBBVL est équipé d'un système de protection qui arrête l'outil en cas de surcharge pour éviter des dommages.

MODE D'EMPLOI G18DBBVL HiKOKI

3) Sécurité des personnes

a) Rester vigilant, regarder ce que l’on est en train de faire et faire preuve de bon sens dans son utilisation de l’outil. Ne pas utiliser un outil lorsqu’on est fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter des verres de protection. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures corporelles. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter. Porter un outil en ayant le doigt sur l’interrupteur ou brancher un outil dont l’interrupteur est en position de marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fi xée sur une partie tournante de l’outil peut donner lieu à des blessures. e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Maintenir cheveux, vêtements et gants à l’écart des pièces en mouvement. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux ou les cheveux longs. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à l’application souhaitée. Si l’on utilise l’outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.

Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l’interrupteur représente un danger et doit être réparé. c) Débrancher la fi che de la source d’alimentation et/ou la batterie de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l’outil électrique. d) Après utilisation, ranger l’outil électrique hors de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions. Les outils électriques représentent un danger entre des mains inexpertes. e) Observer la maintenance de l’outil. S’assurer que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aff ecter son bon fonctionnement.

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Tout manquement à observer ces avertissements et instructions peut engendrer des décharges électriques, des incendies et/ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. c) Maintenir les enfants et les badauds à l’écart pendant l’utilisation de l’outil. Les distractions peuvent faire perdre le contrôle de l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de décharge électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de décharge électrique si le corps de l’utilisateur est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de décharge électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique. e) Lorsqu’on utilise un outil à l’extérieur, il faut utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de décharge électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif diff érentiel à courant résiduel (DDR). L’usage d’un DDR réduit le risque de décharge électrique. (Traduction des instructions d’origine) 0000BookG18DBBL.indb210000BookG18DBBL.indb21 2017/12/0113:15:522017/12/0113:15:5222 Français Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder aff ûtés et propres les outils permettant de couper. Un outil bien entretenu aux bords bien aff ûtés risquera moins de se coincer et sera plus facile à maîtriser. g) Utiliser l’outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation d’un outil électrique à des fi ns autres que celles prévues est potentiellement dangereuse.

5) Utilisation des outils fonctionnant sur batteries et

précautions d’emploi a) Ne recharger qu’avec le chargeur spécifi é par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifi quement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

6) Maintenance et entretien

a) Confi er l’entretien de l’outil à un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. PRÉCAUTIONS Maintenir les enfants et les personnes infi rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.

PAR ABRASION a) Cet outil électrique est conçu pour meuler ou tronçonner. Lire tous les avertissements de sécurité, instructions, illustrations et spécifi cations donnés avec cet outil électrique. Le non-respect de toutes les instructions indiquées ci- dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. b) Il n’est pas recommandé de poncer, d’eff ectuer un brossage métallique ou de polir avec cet outil électrique. Il y a risque de danger et de blessure si l’outil électrique est utilisé pour exécuter des travaux pour lesquels il n’a pas été conçu. c) Ne pas utiliser d’accessoires autres que ceux conçus spécialement et recommandés par le fabricant d’outils. Ce n’est pas parce qu’un accessoire se fi xe correctement sur l’outil que son utilisation en toute sécurité est garantie. d) La vitesse nominale de l’accessoire doit être au moins égale à la vitesse maximum inscrite sur l’outil électrique. Les accessoires tournant plus vite que leur vitesse nominale peuvent se casser et voler en éclats. e) Le diamètre extérieur et l’épaisseur de l’accessoire ne doivent pas dépasser la capacité nominale de l’outil électrique. La maîtrise et la protection des accessoires de format incorrect ne peuvent être garanties. f) Le montage fi leté d'accessoires doit correspondre au fi letage de la broche du broyeur. Pour les accessoires montés par des brides, l’orifi ce d'ancrage de l'accessoire doit s'adapter au diamètre de positionnement de la bride. Les accessoires qui ne correspondent pas au matériel de montage de l’outil électrique manqueront d'équilibre, vibreront excessivement et risqueront d'entraîner une perte de contrôle. g) Ne pas utiliser un accessoire endommagé. Avant chaque utilisation, inspecter les accessoires : vérifi er que les meules abrasives ne sont pas fi ssurées ou écaillées, que le disque d’appui n’est pas fi ssuré, déchiré ou usé, que les fi ls de la brosse métallique ne sont pas desserrés ou fi ssurés. Si l’outil électrique ou son accessoire tombe, vérifi er qu’il n’est pas abîmé ou bien remplacer l’accessoire endommagé. Après avoir vérifi é et posé un accessoire, s’écarter (et éloigner les badauds) de l’axe de l’accessoire en rotation et faire tourner l’outil en régime à vide maximum pendant une minute. Les accessoires endommagés se brisent généralement au cours de cette période d’essai. h) Porter un équipement de protection individuel. Selon l’application, utiliser un écran facial ou des lunettes de sécurité. Si nécessaire, porter un masque anti-poussière, des protège-tympans, des gants et un tablier de protection pouvant arrêter les particules abrasives ou les fragments de pièce. Les lunettes de sécurité doivent pouvoir arrêter les débris volants produits par les diverses opérations de la meule. Le masque anti-poussière ou le masque fi ltrant doivent pouvoir fi ltrer les particules produites par l’opération de la meule. Une exposition prolongée à un bruit d’intensité élevée peut entraîner une perte auditive.

i) Tenir les badauds à une distance sûre de l’espace

de travail. Toute personne pénétrant dans l’espace de travail doit porter un équipement de protection individuelle. Des fragments provenant de la pièce de travail ou d’un accessoire cassé peuvent voler en éclats et blesser les personnes se trouvant dans la zone immédiate de travail. j) Tenez l'outil électrique par une surface de prise isolée uniquement, lorsque vous eff ectuez une tâche où l'accessoire de découpe pourrait entrer en contact avec un câblage caché. Le contact avec un câble sous tension mettra également sous tension les pièces métalliques à découvert de l’outil électrique et pourrait électrocuter l’utilisateur. 0000BookG18DBBL.indb220000BookG18DBBL.indb22 2017/12/0113:15:522017/12/0113:15:5223 Français k) Placer le cordon à l’écart de l’accessoire en rotation. Si l’utilisateur perd le contrôle, le cordon risque d’être coupé ou tiré, et sa main ou son bras peuvent être happés par l’accessoire en rotation.

I) S’assurer que l’accessoire est complètement arrêté

avant de poser l’outil. L’accessoire en rotation risque de s’accrocher à la surface et de faire perdre à l’utilisateur le contrôle de l’outil. m) Ne pas faire fonctionner l’outil lorsqu’on le porte contre soi. Un contact accidentel de l’accessoire en rotation risque de happer les vêtements et d’attirer l’outil vers soi. n) Nettoyer régulièrement les bouches d’aération de l’outil. Le ventilateur du moteur attire la poussière à l’intérieur du carter de l’outil et une accumulation excessive de poudre métallique présente un risque électrique. o) Ne pas utiliser l’outil à proximité de matériaux infl ammables. Des étincelles pourraient enfl ammer ces matériaux. p) Ne pas utiliser d’accessoires nécessitant un réfrigérant liquide. L’utilisation d’eau ou d’un réfrigérant liquide peut entraîner une électrocution ou une décharge électrique.

RECUL ET AVERTISSEMENTS

CONNEXES Le recul est une réaction soudaine qui survient lorsque la meule, le plateau de support, la brosse ou un autre accessoire en rotation se coince ou accroche. Lorsque l’accessoire en rotation se coince ou accroche, il s’arrête soudainement et l’utilisateur perd alors la maîtrise de l’outil électrique projeté dans le sens contraire de sa rotation au point où il se coince dans la pièce. Par exemple, si une meule est tirée ou coincée par la pièce à usiner, le rebord de la meule entrant dans le point de pincement peut accrocher la surface du matériau, entraînant la sortie ou le déchaussement de la meule. La meule peut alors dévier de sa trajectoire, vers l’utilisateur ou dans la direction opposée, selon la direction de la meule au point de pincement. Les meules abrasives risquent de se briser. Le recul est le résultat d’une utilisation abusive de l’outil électrique et/ou de l’inobservation des procédures d’utilisation. Il peut être évité en suivant les quelques précautions indiquées ci-dessous. a) Tenir fermement l’outil et placer le corps et le bras de manière à pouvoir résister à la force du recul. Utiliser toujours la poignée auxiliaire, lorsque cette dernière est disponible, pour assurer une maîtrise maximale de l’outil en cas de recul ou de couple de réaction au moment du démarrage. L’utilisateur peut maîtriser l’eff et du couple de réaction ou du recul s’il prend les précautions nécessaires. b) Ne jamais placer la main près d’un accessoire en rotation. L’accessoire risquerait de passer sur la main en cas de recul. c) Ne pas se placer dans la zone vers laquelle l’outil électrique se déplacera en cas de recul. Le recul projettera l’outil dans le sens opposé au mouvement de la meule au point où elle accroche dans la pièce. d) Redoubler de précaution lorsqu’on travaille dans les coins, sur des bords tranchants, etc. Éviter de faire rebondir l’accessoire ou de le coincer. Les coins, les rebords tranchants ou les rebonds ont tendance à coincer l’accessoire en rotation, provoquant une perte de contrôle ou un recul. e) Ne pas fi xer une lame de tronçonneuse ou une lame dentée. De telles lames causent fréquemment des reculs et la perte du contrôle.

ABRASION a) Utiliser uniquement les meules recommandées pour l’outil et le protecteur conçu pour la meule choisie. Les meules pour lesquelles l’outil n’a pas été conçu ne pourront pas être protégées correctement et se révèleront dangereuses. b) La surface de meulage des meules à dépression centrale doit être montée au-dessous du plan de la lèvre du carter de protection. Une meule mal installée qui projette à travers le plan de la lèvre de protection ne peut être protégée de manière adéquate. c) Le protecteur doit être fi xé fermement sur l’outil et positionné de manière à assurer une sécurité optimale, en laissant exposée la plus petite partie possible de la meule. La protection permet de protéger l'opérateur des fragments de meule brisée, d’un contact accidentel avec la meule et des étincelles qui pourraient enfl ammer les vêtements. d) Les meules ne doivent être utilisées que pour les applications recommandées. Par exemple : ne pas utiliser le côté à tronçonner pour le meulage. Les meules de découpage abrasif sont conçues pour un meulage périphérique. Exercer une force latérale sur ces meules peut les briser. e) Utiliser toujours des fl asques pour meule en bon état, aux dimensions et formes convenant à la meule sélectionnée. Des fl asques pour meule adéquates soutiennent la meule, diminuant ainsi la possibilité d’une rupture de la meule. Les fl asques pour meules à tronçonner peuvent être diff érentes de celles pour meule abrasive. f) Ne pas utiliser de meules usées provenant d’outils plus grands. Les meules conçues pour des outils plus grands ne conviennent pas à la vitesse supérieure d’un petit outil et risquent d’éclater.

a) Ne pas bloquer la meule, ni n’exercer une pression excessive. Ne pas tenter de couper à une profondeur trop importante. Il y a risque de torsion ou de blocage de la meule dans la ligne de coupe si elle est soumise à une surcharge, elle risque alors d’eff ectuer un recul ou de casser. b) Ne pas se placer dans l’axe et derrière la meule rotative. Lorsque la meule, en cours de fonctionnement, s’écarte de l’utilisateur, le recul potentiel risque de propulser la meule en rotation et l’outil électrique dans sa direction. c) Lorsque la meule est grippée ou lorsque la coupe est interrompue pour une raison ou une autre, éteindre l’outil et le maintenir immobile jusqu’à ce que la meule s’arrête complètement. Ne jamais tenter de retirer la meule de la coupe pendant que la meule tourne, sous peine de provoquer un recul. Identifi er la cause du grippage de la meule et prendre les mesures correctives pour y remédier. 0000BookG18DBBL.indb230000BookG18DBBL.indb23 2017/12/0113:15:522017/12/0113:15:5224 Français d) Ne pas redémarrer l’opération de découpe dans la pièce à usiner. Laisser la meule atteindre son régime maximal et la faire à nouveau entrer dans la fente avec précaution. La meule risque de se gripper, de dévier de sa trajectoire ou de reculer si l’outil est redémarré dans la pièce à usiner. e) Soutenir les panneaux ou les pièces à usiner de grande taille pour éviter tout pincement de la meule ou mouvement de recul. Les pièces à usiner de grande taille ont tendance à ployer sous leur propre poids. Il est nécessaire de placer en dessous des cales à proximité de la ligne de découpe et près du rebord de la pièce des deux côtés de la meule f) Redoubler de précaution lorsqu’on doit pratiquer une encoche dans un mur ou autre zone borgne. La partie saillante de la meule risque d’entailler les conduites de gaz ou d’eau, les câbles électriques ou autres objets, provoquant ainsi un recul de l’outil.

À BATTERIE – Vérifi er que la vitesse indiquée sur la meule est égale ou supérieure à la vitesse nominale de la meuleuse. – S’assurer que les dimensions des meules sont compatibles avec la meuleuse. – Les meules abrasives doivent être entreposées et manipulées conformément aux instructions du fabricant. – Inspecter la meule avant utilisation, ne pas utiliser de produits ébréchés, craquelés ou défectueux. – S’assurer que les meules et les points montés sont installés conformément aux instructions du fabricant. – S’assurer que les buvards sont utilisés lorsqu’ils accompagnent le produit abrasif aggloméré et lorsqu’ils sont nécessaires.

S’assurer que le produit abrasif est correctement monté et serré avant d’utiliser et de démarrer l’outil sans charge pendant 30 secondes en position sûre ; en cas de vibrations excessives ou autres défauts, arrêter immédiatement l’outil. Si tel est le cas, vérifi er la machine pour en déterminer la cause. – Si l’outil est équipé d’un protecteur, ne jamais l’utiliser sans protecteur. – Lors de l’utilisation d’un outil de coupe abrasif, veillez à déposer le couvre-meule prévu comme accessoire standard et à le fi xer avec le protecteur latéral (vendu séparément) (Fig. 4). – Ne pas utiliser de bagues de réductions ou d’adaptateurs pour adapter des meules abrasives à grand orifi ce. – Pour les outils destinés à être équipés d’une meule à orifi ce fi leté, s’assurer que le fi letage dans la meule est suffi samment long pour accueillir la longueur de la broche. – Vérifi er que la pièce à usiner est correctement soutenue. – Ne pas utiliser la meule de tronçonnage pour l’aiguisage latéral. – S’assurer que les étincelles dues à l’utilisation n’entraîne pas de risque, par ex. ne touchent pas des personnes ou enfl amment des substances infl ammables. – S’assurer que les bouches d’aération ne sont pas obstruées en travaillant dans un environnement poussiéreux ; s’il est nécessaire de nettoyer la poussière, débrancher d’abord l’outil de la prise secteur (utiliser des objets non métalliques) et éviter d’endommager les pièces internes. – Utiliser toujours des lunettes et des protections auditives. Il est recommandé de porter un équipement de protection individuel, comme un masque, des gants, un casque et un tablier. – Prenez garde à la meule qui continue de tourner une fois l’outil éteint. – Ne pas laisser de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable. – Ne jamais désassembler la batterie rechargeable et le chargeur. – Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégâts à la batterie. – Ne pas jeter la batterie au feu. Elle pourrait exploser. – Ne pas insérer d’objets dans les fentes d’aération du chargeur. L’insertion d’objets métalliques ou de produits infl ammables dans les fentes d’aération du chargeur présente un risque d’électrocution ou de dégât du chargeur. – Apporter la batterie au magasin où elle a été achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.

1. S’assurer que la meule renforcée à moyeu déporté

utilisée est du bon type, et qu’elle ne présente pas de fêlures ou de défauts de surface. S’assurer également que la meule renforcée à moyeu déporté est correctement montée et que l’écrou de la meule est bien serré.

2. Confi rmer que le bouton poussoir est libéré en appuyant

deux ou trois dessus avant de mettre l’outil sous tension.

3. Pour prolonger la vie de la machine et assurer un fi ni de

première qualité, il est important de ne pas surcharger la machine en exerçant une pression trop grande. Dans la plupart des applications, le poids de la machine seule suffi t pour un bon meulage. Une trop grande pression peut entraîner une réduction de la vitesse de rotation, un moins bon fi ni de surface et une surcharge qui pourrait réduire la durée de vie de la machine.

4. La meule continue de tourner une fois l’outil éteint.

Après avoir arrêté la machine, ne pas la poser avant l’arrêt complet de la meule renforcée à moyeu déporté. Cette précaution évitera non seulement les accidents graves, mais réduira également la quantité de poussière et de copeaux de métal aspirée par la machine.

5. Lorsque la machine n’est pas utilisée, elle doit être

débranchée de la source d’alimentation.

6. Veiller à mettre l’outil hors tension et à débrancher la

fi che de la prise secteur pour éviter un accident grave avant de monter et démonter la meule renforcée à moyeu déporté.

7. Faites attention au recul de freinage.

Cette meuleuse à batterie est équipée d’un frein électrique qui fonctionne lorsque la gâchette est relâchée. Comme il y a certain recul lorsque le frein entre en action, il convient de tenir fermement le corps principal.

PRÉCAUTIONS RELATIVES À LA

BATTERIE AU LITHIUM-ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s’arrête lors de l’utilisation de ce produit, même si le commutateur est actionné. Il ne s’agit pas d’un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le

moteur s’arrête. Dans ce cas de fi gure, charger immédiatement la batterie. 0000BookG18DBBL.indb240000BookG18DBBL.indb24 2017/12/0113:15:522017/12/0113:15:5225 Français

2. En cas de surcharge de l’outil, le moteur peut s’arrêter.

Dans ce cas, relâcher le commutateur de l’outil et éliminer les causes de la surcharge. Après cela, vous pouvez l’utiliser à nouveau.

3. En cas de surchauff e due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Après cela, vous pouvez l’utiliser à nouveau. En outre, respecter la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respecter scrupuleusement les précautions suivantes :

1. S’assurer que les copeaux et la poussière ne

s’accumulent pas sur la batterie. ○ Pendant la tâche, s’assurer que les copeaux et la poussière ne tombent pas sur la batterie. ○ S’assurer que les copeaux et la poussière qui tombent sur l’outil lors de la tâche ne s’accumulent pas sur la batterie. ○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. ○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).

2. Ne pas percer la batterie à l’aide d’un objet pointu tel

qu’un clou. Ne pas la frapper à l’aide d’un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un choc physique important.

3. Ne pas utiliser une batterie dont l’extérieur est déformé

ou laisse penser qu’elle est défectueuse.

4. Ne pas insérer la batterie à l’envers (pôles inversés).

5. Ne pas raccorder directement la batterie à une prise

électrique ou à un allume-cigare.

6. Ne pas utiliser la batterie à d’autres fi ns que celle

7. En cas d’échec du chargement d’une batterie, même

après un certain délai, arrêter immédiatement le rechargement.

8. Ne pas exposer la batterie à des températures ou une

pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenir la batterie à l’écart de toute fl amme en cas de

détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur, de

génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôter immédiatement la batterie de l’équipement ou du chargeur de batterie et cesser de l’utiliser. ATTENTION

1. En cas de projection dans les yeux du liquide ayant fui

de la batterie, ne pas se frotter les yeux, les rincer à l’eau claire et contacter immédiatement un médecin. En l’absence de traitement, le liquide peut provoquer des lésions oculaires.

2. En cas de projection du liquide ayant fui de la batterie

sur la peau ou les vêtements, rincer immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur, de

surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant. AVERTISSEMENT Si des corps étrangers conducteurs s’introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produire dans la batterie et provoquer un incendie. Lors du stockage d’une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes. ○ Ne pas placer de débris conducteurs, de clous ou de morceaux de fi ls électriques en fer ou en cuivre dans le boîtier de rangement. ○ Pour éviter tout court-circuit, charger la batterie dans l’outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

À PROPOS DU TRANSPORT DE LA

BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport. ○ Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales. ○ Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

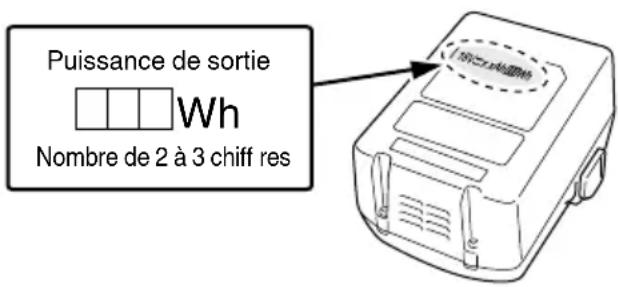

Puissance de sortie Nombre de 2 à 3 chiff res SYMBOLES AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil. G18DBBL / G18DBBVL / G18DBBAL: Meuleuse à batterie Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation. Toujours porter des lunettes de sécurité. Uniquement pour les pays européens Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. V Tension nominale 0000BookG18DBBL.indb250000BookG18DBBL.indb25 2017/12/0113:15:522017/12/0113:15:5226 Français

Révolution ou va-et-vient par minute Bouton ON Bouton OFF Débrancher la batterie Attention Capacité de la batterie Commutateur de puissance batterie résiduelle La puissance résiduelle de la batterie est presque nulle. Recharger la batterie le plus vite possible. La puissance résiduelle de la batterie est à la moitié. La puissance résiduelle de la batterie est suffi sante. ACCESSOIRES STANDARD Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés à la page 231. Les accessoires standard sont sujets à changement sans préavis. APPLICATIONS ○ Enlèvement des bavures de moulage et fi nition de diff érentes sortes de matériaux en acier, bronze ou aluminium et de moulages. ○ Meulage de sections soudées ou de sections coupées par soudage. ○ Grincement des résines synthétiques, de l'ardoise, de la brique, du marbre, etc. CARACTÉRISTIQUES Les spécifi cations de cet outil sont énumérées dans le tableau de la page 30. REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. CHARGE Avant d’utiliser l’outil électrique, charger la batterie comme suit.

1. Se connecter à la source d’alimentation. (Fig. 2)

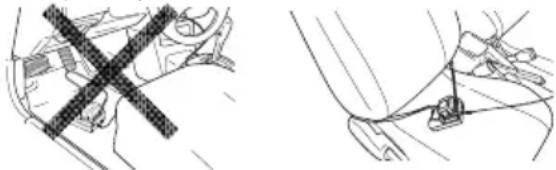

Lors de la charge de la batterie depuis une source d’alimentation secteur ○ Brancher le cordon d’alimentation du chargeur sur la prise secteur. Quand on raccorde la fi che du chargeur à une prise murale, la lampe témoin clignote en rouge (à intervalles d’une seconde). ATTENTION Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement. Lors de la charge de la batterie à partir d’une source d’alimentation de voiture 12 VCC (UC18YML2) ○ Fixer en place le chargeur de batterie dans le véhicule. Utiliser la courroie fournie avec le chargeur de batterie pour le fi xer en place et éviter tout mouvement inopiné. (Voir la Fig. 13) ATTENTION Ne pas placer la batterie ou son chargeur sous le siège du conducteur. Fixer en place le chargeur de batterie pour éviter tout mouvement inopiné risquant de provoquer un accident. Fig. 13 ○ Insérer la fi che de connexion de l’allume-cigare dans la prise de l’allume-cigare. Si la fi che est desserrée et s’échappe de la prise de l’allume-cigare, réparer la prise. La prise risquant d’être défectueuse, nous vous conseillons de contacter votre concessionnaire. Continuer à utiliser la prise peut entraîner une surchauff e risquant de provoquer un accident.

2. Insérer la batterie dans le chargeur. (Fig. 2)

Insérer fermement la batterie dans le chargeur.

Quand une batterie est insérée dans le chargeur, la charge commence et la lampe témoin s’allume en rouge. Quand la batterie est complètement chargée, la lampe témoin clignote en rouge. (À intervalles d’une seconde) (Voir Tableau 1) ● Indication de la lampe témoin Les indications de la lampe témoin sont indiquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable. 0000BookG18DBBL.indb260000BookG18DBBL.indb26 2017/12/0113:15:532017/12/0113:15:5327 Français Tableau 1 Indications de la lampe témoin La lampe témoin s’allume ou clignote. Avant la charge Clignote (rouge) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Pendant la charge S’allume (rouge) S’allume sans interruption Charge terminée Clignote (rouge) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Charge impossible Scintille (rouge) S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde) Anomalie de la batterie ou du chargeur Veille en surchauff e S’allume (vert) (UC18YML2) S’allume sans interruption Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Clignote (rouge) (UC18YFSL) S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Charge à partir d’une source d’alimentation de voiture impossible (UC18YML2) Clignote (vert) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Anomalie de la batterie ou du chargeur REMARQUE : Lors de la mise en veille pour refroidir la batterie, le UC18YML2 / UC18YFSL refroidit la batterie qui surchauff e à l’aide du ventilateur de refroidissement. (Cependant, le ventilateur de refroidissement ne fonctionne pas lorsque la batterie est chargée avec une source d’alimentation de voiture 12 VCC.) ● Au sujet des températures et de la durée de charge de la batterie. Les températures et la durée de charge sont indiquées dans le Tableau 2. Tableau 2 Chargeur Batterie UC18YFSL UC18YML2 (CA/CC)*

Tension de charge V 14,4 à 18 Poids kg 0,5 0,7 Températures de recharge de la batterie 0oC à 50oC Durée de charge selon la capacité de la batterie, approx. (à 20 oC ) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Nombre de piles 4 à 10 *1 Source d’alimentation secteur/source d’alimentation 12 VCC (voiture) REMARQUE Le temps de recharge peut varier selon la température ambiante et la tension de la source. <UC18YML2> En particulier, l’utilisation d’une source d’alimentation de voiture 12 VCC peut nécessiter un délai de charge plus long à haute température. ATTENTION Si le chargeur de batterie a été utilisé en continu, une surchauff e risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la charge terminée, attendez 15 minutes avant la prochaine charge.

4. Débrancher le cordon d’alimentation du chargeur

de la prise secteur ou de la prise de l’allume-cigare. 0000BookG18DBBL.indb270000BookG18DBBL.indb27 2017/12/0113:15:552017/12/0113:15:5528 Français

5. Tenir fermement le chargeur et dégager la batterie.

REMARQUE Bien sortir la batterie du chargeur après usage, et la conserver. ATTENTION ○ Si la batterie est chargée alors qu’elle est encore chaude parce qu’elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu’elle vient d’être utilisée, la lampe témoin du chargeur s’allume en vert ou s’allume pendant 1 seconde, ne s’allume pas pendant 0,5 seconde (éteinte pendante 0,5 seconde). Dans ce cas, commencer par laisser la batterie refroidir avant de démarrer le chargement. ○ Lorsque la lampe témoin clignote en rouge (à intervalles de 0,2 seconde), vérifi er la présence de corps étrangers dans le connecteur de batterie du chargeur. En l’absence de corps étrangers, il s’agit probablement d’un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d’entretien autorisé. ○ Le micro-ordinateur intégré nécessitant environ 3 secondes pour confi rmer le chargement de la batterie lorsque le chargeur est retiré, attendre au moins 3 secondes avant de le réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle n’est peut-être pas correctement chargée. ○ Vérifi er la tension de la source d’alimentation de voiture lorsque la lampe témoin clignote en vert (toutes les 0,2 seconde) de façon continue. (UC18YML2) Si la tension est de 12 V ou moins, cela indique que la batterie de la voiture est aff aiblie et ne peut pas être chargée. ○ Si la lampe témoin ne clignote pas en rouge (toutes les secondes), même alors que le cordon du chargeur ou la fi che de connexion pour allume-cigare est branché sur l’alimentation, cela indique que le circuit de protection du chargeur est peut-être désactivé. Débrancher le cordon ou la fi che de l’alimentation, puis rétablir la connexion au bout d’une trentaine de secondes. Si cela ne provoque toujours pas le clignotement en rouge (toutes les secondes) de la lampe témoin, apporter le chargeur dans un service après- vente HiKOKI agréé. INSTALLATION ET FONCTIONNEMENT Action Figure Page Retrait et insertion de la batterie 1

Témoin lumineux de puissance batterie résiduelle

Fixation et réglage du couvre-meule

Fixation de la poignée latérale

Montage de la meule renforcée à moyeu déporté*

Montage de la meule de tronçonnage*

Changer les modes d’opération*

Fonctionnement du commutateur

Réglage du nombre de tour (G18DBBVL)

Angle de meulage et méthode de meulage

Sélection des accessoires ― 235 *1 AVERTISSEMENT Avant l'utilisation, assurez-vous de serrer l’écrou de roue avec la clé fournie. Un serrage insuffi sant pourrait provoquer le desserrage des écrous de roue lorsque le frein est activé. REMARQUE Le rondelle de roue est spécifi que à cet appareil. Ne l’utilisez pas avec un autre produit. *2 À propos de la fonction de changement de mode Avec la batterie installée à l’appareil principal et l’appareil allumé, enclencher l’interrupteur de changement de mode va changer le mode d’opération au mode AUTO. En mode AUTO, le témoin d’affi chage du mode AUTO reste allumée en continu. ○ Avec le mode AUTO, vous pouvez réduire le bruit et les vibrations en réduisant le nombre maximum de tours en étant à un état sans charge. En mode AUTO, le nombre de tours sera augmenté si la charge devient plus grande durant l’opération. D’autre part, le nombre de tours sera réduit si la charge diminue durant l’opération. (Tableau 3, page 30) <G18DBBVL> Avec le G18DBBVL, enclencher l’interrupteur de changement de mode changera le mode d’opération d’avant en arrière entre le mode AUTO et le mode de transmission. Avec le mode de transmission, le nombre de tours de la ponceuse peut être réglé dans l’une des six étapes. En fonctionnant en mode de transmission, le nombre de tours fi xé sera maintenu quels que soit les changements de la charge. Réglez le mode et le cadran en fonction de l’application. (Tableau 3, page 30)

ENTRETIEN ET VÉRIFICATION

1. Vérifi cation de la meule renforcée à moyeu déporté

S’assurer que la meule renforcée à moyeu déporté ne présente pas de fêlures ou de défauts de surface.

2. Vérifi cation des vis de fi xation

Vérifi er régulièrement toutes les vis de fi xation et s’assurer qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même de l’outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Nettoyage de l’extérieur

Lorsque la meuleuse à batterie est sale, essuyez- la avec un chiff on sec et doux ou un chiff on imbibé d’eau savonneuse. N’utilisez pas de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.

5. Nettoyage du fi ltre

Après utilisation, détachez le fi ltre et enlevez toute saleté ou poussière de l’écran à l’aide d’un canon à air ou d’un autre outil. (Fig. 12) REMARQUE ○ Pour nettoyer l’appareil de la saleté ou de la poussière, périodiquement faire tourner le moteur dans un état sans charge et souffl er de l’air sec dans le trou de ventilation avec le fi ltre retiré. Accumulation de saleté, ou de la poussière s’accumule dans le moteur pourrait causer des dégats. ○ Après le nettoyage, veillez à bien fi xer le fi ltre. 0000BookG18DBBL.indb280000BookG18DBBL.indb28 2017/12/0113:15:552017/12/0113:15:5529 Français

Rangez la meuleuse à batterie dans un endroit où la température est inférieure à 40 °C, et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion. S’assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fi n de vie et s’en procurer une neuve. ATTENTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. Avis important sur les batteries pour outils électriques sans fi l HiKOKI Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi ée, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du mode d’emploi, dans un service après-vente HiKOKI agréé. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871. Niveau de puissance sonore pondérée A : 86 dB (A) Niveau de pression acoustique pondérée A : 75 dB (A) Incertitude K: 3 dB (A) Porter des protections anti-bruit. Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745. Meulage de fi nition : Valeur d’émission de vibration

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition. AVERTISSEMENT ○ La valeur d’émission de vibrations en fonctionnement de l’outil électrique peut être diff érente de la valeur totale déclarée, en fonction des utilisations de l’outil. ○ Identifi er les mesures de protection de l’utilisateur fondées sur une estimation de l’exposition en conditions d’utilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements). REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. 0000BookG18DBBL.indb290000BookG18DBBL.indb29 2017/12/0113:15:552017/12/0113:15:5530 Français SPÉCIFICATIONS Modèle G18DBBL G18DBBAL G18DBBVL Tension 18 V Vitesse nominale 9000 min

Mode AUTO : 5500 min

Mode AUTO : 5500 min

Roue Dia. extérieur 115 mm 125 mm 115 mm 125 mm 125 mm Dia. de trou 22,23 mm Épaisseur 6 mm Vitesse périphérique 80 m/s Poids* 2,7 kg

• Poids: selon la procédure EPTA 01/2003 Tableau 3 Mode État Nombre de tours (min

) Utilisation AUTO Sans charge 5500 Travaux légers, état de veille Pendant le fonctionnement 9000 Ponçage, coupage Transmission (G18DBBVL) Paramètres du cadran

Ponçage d’acier inoxydable Retrait de la rouille ou de la peinture

Nous déclarons sous notre entière responsabilité que la meuleuse à batterie, identifi ée par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci- dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
