0000BookG18DBBL.indb300000BookG18DBBL.indb30 2017/12/0113:15:552017/12/0113:15:5531 Italiano Anche un attimo di disattenzione durante l’uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l’attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L’attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verifi cate che l’interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull’interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l’elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell’elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l’elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato. L’utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l’elettroutensile idoneo alla propria applicazione. Utilizzando l’elettroutensile corretto, si garantirà un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l’elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l’interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall’interruttore. Provvedere alla relativa riparazione. c) Prima di eff ettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell’elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell’elettroutensile. In caso di guasti, provvedere alla riparazione dell’elettroutensile prima di riutilizzarlo.

ELETTRICI ATTENZIONE Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infi ammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l’utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L’utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfi ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all’umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l’elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l’uso degli elettroutensili all’esterno, utilizzare una prolunga idonea per usi esterni. L’utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un elettroutensile in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta, verifi cate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l’infl uenza di farmaci, alcol o cure mediche. (Traduzione delle istruzioni originali) 0000BookG18DBBL.indb310000BookG18DBBL.indb31 2017/12/0113:15:552017/12/0113:15:5532 Italiano Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affi lati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l’elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

5) Utilizzo e cura dell’utensile batteria

a) Ricaricare solo con il caricatore specifi cato dal produttore. Un caricatore adatto per un tipo di gruppo batteria può creare un rischio di incendio quando viene utilizzato con un altro gruppo batteria. b) Usare utensili elettrici con gruppi batteria specifi catamente designati. L’utilizzo di qualsiasi altro gruppo batteria può creare un rischio di lesioni e incendi. c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graff ette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono creare una connessione da un terminale a un altro. Cortocircuitare i terminali della batteria insieme può causare ustioni o incendi. d) In condizioni abusive, del liquido può fuoriuscire dalla batteria; evitare il contatto. Se il contatto si verifi ca accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

a) Affi date le riparazioni dell’elettroutensile a persone qualifi cate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell’elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

ABRASIVO a) Questo utensile elettrico ha lo scopo di funzionare come smerigliatrice o utensile di taglio. Leggere tutti gli avvertimenti di sicurezza, istruzioni e specifi che in dotazione con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito può risultare in scosse elettriche, incendio e/o lesioni gravi. b) L’esecuzione di operazioni come la sabbiatura, la spazzolatura metallica o la lucidatura non è consigliabile con questo utensile elettrico. Le operazioni per le quali l’utensile elettrico non è stato progettato possono creare un pericolo e causare lesioni personali. c) Non utilizzate accessori che non siano specifi catamente progettati e raccomandati dal produttore dell’utensile. Il solo fatto che l’accessorio possa essere fi ssato all’utensile elettrico non signifi ca che ne garantisca un funzionamento sicuro. d) La velocità nominale dell’accessorio deve essere almeno uguale alla velocità massima contrassegnata sull’utensile elettrico. Gli accessori utilizzati ad una velocità superiore a quella nominale si possono rompere e sgretolarsi in volo. e) Il diametro esterno e lo spessore del vostro accessorio devono rientrare entro la capacità nominale dell’utensile elettrico. Gli accessori dalle dimensioni errate non possono essere adeguatamente protetti o controllati. f) La fi lettatura per il montaggio degli accessori deve corrispondere alla fi lettatura del mandrino affi latore. Per gli accessori montati sulle fl ange, il foro dell’accessorio deve corrispondere al diametro di posizionamento della fl angia. Gli accessori che non corrispondono alla struttura di montaggio dell’utensile elettrico non saranno in equilibrio, vibreranno eccessivamente e potrebbero causare la perdita di controllo. g) Non usate accessori danneggiati. Prima di ciascun utilizzo, ispezionate l’accessorio come le mole abrasive per controllare la presenza di schegge e crepe, la presenza di crepe, lacerazioni o eccessiva usura nel platorello di supporto, la presenza di cavi allentati o incrinati nella spazzola di metallo. Se l’utensile elettrico o l’accessorio viene fatto cadere, esaminare la presenza di eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionate voi stessi e gli eventuali passanti lontano dal piano dell’accessorio rotante e utilizzate l’utensile elettrico alla velocità a vuoto massima per un minuto. Gli accessori danneggiati normalmente si sgretoleranno durante questo periodo di prova. h) Indossate apparecchiature di protezione personale. A seconda dell’applicazione, utilizzate una visiera e occhiali di sicurezza. A seconda delle necessità, indossate una maschera per la polvere, protezioni per l’udito, guanti e un grembiule in grado di fermare frammenti abrasivi o di lavorazione. La protezione oculare deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera per la polvere o il respiratore deve essere in grado di fi ltrare le particelle generate dall’operazione. L’esposizione prolungata al rumore di elevata intensità può causare la perdita dell’udito.

i) Tenete i passanti a distanza di sicurezza dalla zona

di lavoro. Chiunque entra nella zona di lavoro deve indossare apparecchiature di protezione personale. I frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di là dell’immediata zona di lavorazione. j) Tenere l’utensile elettrico solo tramite le superfi ci di presa isolate, quando si esegue un’operazione in cui l’accessorio di taglio potrebbe venire a contatto con cablaggi nascosti. Il contatto con un fi lo in tensione rende anche le parti metalli che esposte dell'attrezzo in tensione e può provocare scosse elettriche all'operatore. k) Posizionate il cavo lontano dall’accessorio rotante. Se perdete il controllo, il cavo potrebbe essere tagliato o impigliato e potrebbe tirare la vostra mano o il vostro braccio nell’accessorio rotante. l) Non posate mai l’utensile elettrico fi nché l’accessorio non si è completamente arrestato. 0000BookG18DBBL.indb320000BookG18DBBL.indb32 2017/12/0113:15:562017/12/0113:15:5633 Italiano L’accessorio rotante potrebbe aff errare la superfi cie e farvi perdere il controllo dell’utensile elettrico. m) Non utilizzate l’utensile elettrico mentre lo state trasportando al vostro fi anco. Il contatto accidentale con l’accessorio rotante potrebbe impigliare i vostri indumenti, tirando l’accessorio verso il vostro corpo. n) Pulite regolarmente le ventole d’aria dell’utensile elettrico. La ventola del motore attirerà la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo polverizzato potrebbe causare pericoli elettrici. o) Non utilizzate l’utensile elettrico vicino ai materiali infi ammabili. Le scintille potrebbero far prendere fuoco a tali materiali. p) Non utilizzate accessori che richiedono refrigeranti liquidi. L’utilizzo di acqua o altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche.

RINCULO E RELATIVE AVVERTENZE

Il rinculo è una reazione improvvisa provocata da una mola rotante, platorello di supporto, spazzola o altro accessorio pinzati o impigliati Ciò causa un rapido arresto dell’accessorio rotante che a sua volta provoca la perdita di controllo dell’utensile elettrico, costringendolo ad andare nella direzione opposta della rotazione dell’accessorio al punto di attacco. Per esempio, se una mola abrasiva viene impigliata o pinzata dal pezzo della lavorazione, l’estremità della mola che entra nel punto di pinzaggio può scavare nella superfi cie del materiale causando lo spostamento o rinculo della mola. La mola può saltare verso l’operatore o via da esso, a seconda della direzione del movimento della mola al punto di pinzaggio. È inoltre possibile che le mole abrasive si spezzino in queste condizioni. Il rinculo è il risultato di un utilizzo erroneo dell’utensile elettrico e/o di procedure o condizioni di utilizzo erronee e può essere evitato prendendo i necessari provvedimenti elencati di seguito. a) Mantenete una presa ferma sull’utensile elettrico e posizionate il vostro corpo e braccio in modo da permettervi di resistere alle forze del rinculo. Utilizzate sempre la maniglia ausiliaria, per il massimo controllo sul rinculo o la reazione di coppia durante l’avviamento. L’operatore è in grado di controllare le reazioni di coppia o le forze del rinculo se vengono prese le adeguate precauzioni. b) Non posizionate mai la vostra mano vicino all’accessorio rotante. L’accessorio potrebbe avere una reazione di rinculo sulla vostra mano. c) Non posizionate il vostro corpo nella zona dove si sposterà l’utensile se si verifi ca il rinculo. Il rinculo spingerà l’utensile nella direzione opposta al movimento della mola al punto di impigliamento. d) Fate particolare attenzione quando lavorate angoli, estremità appuntite, ecc. Evitate di far saltare e impigliare l’accessorio. Gli angoli, le estremità appuntite o gli sballottamenti hanno una tendenza a far impigliare l’accessorio rotante e causare la perdita del controllo o rinculo. e) Non fi ssate una lama da moto sega per intagliare il legno o una lama di sega dentata. Tali lame creano rinculo e perdita del controllo frequenti.

ABRASIVO a) Usate solo tipi di mole consigliati per il vostro utensile elettrico e per lo specifi co carter progettato per la mola selezionata. Le mole per le quali l’utensile elettrico non è stato progettato non possono essere adeguatamente protette e non sono sicure. b) La superfi cie di molatura delle ruote centrali abbassate deve essere montata sotto al piano del labbro di protezione. Una ruota montata in modo errato che sporge sul piano del labbro di protezione non può essere adeguatamente protetta. c) Il carter deve essere fermamente fi ssato all’utensile elettrico e posizionato per la massima sicurezza, in modo che una quantità minima di mola sia esposta verso l’operatore. La protezione aiuta a proteggere l’operatore dai frammenti di ruota, contatto accidentale con la ruota e scintille che potrebbero bruciare gli indumenti. d) Le mole devono essere utilizzate solo per le applicazioni raccomandate. Per esempio: non smerigliate con il lato della mola di taglio. Le mole di taglio abrasive servono per la smerigliatura periferica, le forze laterali applicate a tali mole possono causarne la rottura. e) Utilizzate sempre fl ange di mole non danneggiate che siano delle dimensioni e forma corrette per la mola selezionata. Le fl ange delle mole corrette supportano la mola riducendo la possibilità di rottura della mola. Le fl ange per le mole di taglio possono diff erire da quelle delle mole di smerigliatura. f) Non utilizzate mole usurate da utensile elettrici più grossi. Le mole per utensili elettrici di maggiori dimensioni non sono adatte per la velocità superiore di un utensile più piccolo e potrebbero scoppiare.

OPERAZIONI DI TAGLIO ABRASIVO

a) Non “inceppate” la mola di taglio o applicate una pressione eccessiva. Non tentate di fare una profondità di taglio eccessiva. La sovrasollecitazione della mola aumenta il carico e la possibilità che la mola si attorcigli o incastri nel taglio e pertanto l’insorgenza del rinculo o della rottura della mola. b) Non posizionate il corpo in linea con e dietro la mola rotante. Quando la mola, al punto di funzionamento, si sposta lontano dal corpo, il possibile rinculo potrebbe spingere la mola rotante e l’utensile elettrico direttamente verso di voi. c) Quando la mola si incastra o interrompe un taglio per qualsiasi ragione, spegnete l’utensile elettrico e tenetelo fermo fi nché la mola non si arresta completamente. Non tentate mai di rimuovere la mola di taglio dal taglio mentre la mola è in movimento altrimenti potrebbe verifi carsi il rinculo. Investigate e prendete i necessari provvedimenti per eliminare la causa dell’inceppamento della mola. 0000BookG18DBBL.indb330000BookG18DBBL.indb33 2017/12/0113:15:562017/12/0113:15:5634 Italiano d) Non riavviate l’operazione di taglio nel pezzo da lavorare. Lasciate che la mola raggiunga la velocità totale e rientrate attentamente nel taglio. La mola potrebbe incepparsi, saltare o causare il rinculo se l’utensile elettrico viene riavviato nel pezzo da lavorare. e) Supportare i pannelli o qualsiasi pezzo da lavorare di grosse dimensioni per minimizzare il rischio di pizzicamento della mola e rinculo. I pezzi da lavorare di grosse dimensioni tendono a cedere sotto il loro stesso peso. È necessario posizionare dei supporti sotto il pezzo da lavorare vicino alla linea di taglio e vicino all’estremità del pezzo da lavorare su ambo i lati della mola. f) Prestare particolare attenzione durante l’esecuzione di un “taglio tascabile” in pareti esistenti o altre zone cieche. La mola sporgente potrebbe tagliare le tubazioni del gas o dell’acqua, i cavi elettrici od oggetti che possono causare il rinculo.

– Verifi care che la velocità riportata sulla mola sia pari o superiore alla velocità nominale della smerigliatrice; – Verifi care che le dimensioni della mola siano compatibili con la smerigliatrice; – Le mole devono essere immagazzinate e maneggiate con attenzione, secondo le istruzioni del produttore; – Ispezionare la mola prima dell’utilizzo, evitare l’utilizzo di prodotti scheggiati, rotti o comunque danneggiati; – Verifi care che le mole e le punte montate siano installate secondo le istruzioni del produttore; – Utilizzare i tamponi se questi vengono forniti con il prodotto abrasivo incollato, e quando sono richiesti. – Verifi care che il prodotto abrasivo sia montato e fi ssato correttamente prima dell’uso; far funzionare l’attrezzo a vuoto per 30 secondi in posizione sicura, arrestandolo immediatamente in caso di forti vibrazioni o altre anomalie. Se si verifi ca tale condizione, controllare la macchina per determinarne la causa; – Se l’attrezzo viene fornito con una protezione, evitare di utilizzarlo senza tale protezione; – Quando si usa usano dischi abrasivi da taglio, assicurarsi di rimuovere la protezione standard e di installare l’apposita protezione con copertura laterale usata per i dischi (venduta separatamente) (Fig. 4); – Evitare l’utilizzo di boccole di riduzione o adattatori separati per adattare mole con fori più grandi; – Nel caso di attrezzi da utilizzare con mole a foro fi lettato, verifi care che la fi lettatura della mola sia lunga a suffi cienza da accettare la lunghezza dell’albero; – Verifi care che il pezzo di lavoro sia adeguatamente sostenuto; – Non utilizzare mole da taglio per smerigliare lateralmente; – Evitare che le scintille create dalla lavorazione causino rischi, vale a dire che colpiscano persone o possano accendere sostanze infi ammabili; – Verifi care che le aperture di ventilazione siano mantenute libere, quando si lavora in ambienti polverosi; se fosse necessario eliminare la polvere, scollegare prima l’attrezzo dall’alimentazione elettrica (utilizzare oggetti non metallici), evitando di danneggiare l’interno dell’attrezzo; – Indossare sempre protezioni per occhi e orecchie. Indossare altri dispositivi di protezione personale, quali maschera antipolvere, guanti, casco e grembiule; – Prestare attenzione alla mola, che continua a ruotare dopo lo spegnimento dell’attrezzo. – Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile. – Non smontare mai la batteria ricaricabile e il caricatore. – Non provocare mai dei corto-circuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e una notevole corrente elettrica. Può quindi causare ustioni o danni alla batteria. – Non gettare la batteria nel fuoco. Può esplodere. – Non inserire alcun oggetto nelle fessure di ventilazione del caricatore. L’inserimento di oggetti metallici o infi ammabili nelle fessure di ventilazione può causare facilmente delle scosse elettriche o danneggiare il caricatore. – Non appena la vita della batteria dopo le operazioni di ricarica diventa troppo breve per fi ni pratici, portare la batteria al negozio dove è stata acquistata. Non gettarla mai via.

PRECAUZIONI DI SICUREZZA

1. Assicurarsi che la mola da usare sia del tipo giusto e non

abbia incrinature o difetti sulla superfi cie. Assicurarsi anche che la mola sia ben montata e che il dado della mola sia ben stretto.

2. Verifi care che il pulsante di bloccaggio sia disinnestato

premendolo due o tre volte prima di accendere l’elettroutensile.

3. Per prolungare la vita dell’utensile e assicurare un lavoro

di rifi nitura di prima qualità, è importante che la macchina non sia sovraccaricata esercitando troppa pressione. In moltissimi casi il solo peso della macchina è suffi ciente per una effi cace molatura. Una pressione troppo forte porta ad una riduzione della velocità di rotazione, ad una minore rifi nitura di superfi ci ad un sovraccarico che potrebbe ridurre la vita della macchina.

4. La mola continua a ruotare dopo che l’utensile è stato

spento. Dopo aver spento la macchina, non posarla fi no a che la mola non sia completamente arrestata. Oltre ad evitare gravi incidenti, questa precauzione riduce la quantità di polvere e di detriti aspirati all’interno della macchina.

5. Quando la macchina non è usata è necessario staccare

la spina dalla presa.

6. Assicurarsi di spegnere (OFF) e di scollegare la spina

del cavo dalla presa di corrente per evitare incidenti gravi prima dell’assemblaggio e smontaggio della mola.

7. Fare attenzione al contraccolpo del freno.

Questa smerigliatrice angolare a batteria è munita di un freno elettrico che funziona quando l'interruttore viene rilasciato. Poiché vi è un contraccolpo quando il freno entra in funzione, assicurarsi di tenere saldamente il corpo principale.

Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Nei casi da 1 a 3 descritti di seguito, durante l’utilizzo del prodotto, anche se state premendo l’interruttore, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si

esaurisce, il motore si arresta. In tal caso, ricaricarla immediatamente.

2. Se l’utensile è sovraccarico, il motore potrebbe

arrestarsi. In tal caso, rilasciare l’interruttore dell’utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo. 0000BookG18DBBL.indb340000BookG18DBBL.indb34 2017/12/0113:15:562017/12/0113:15:5635 Italiano

3. Se la batteria si surriscalda in lavori di sovraccarico,

l’alimentazione della batteria potrebbe arrestarsi. In tal caso, interrompere l’uso della batteria e lasciarla raff reddare. Dopo ciò, sarà possibile riutilizzarlo. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela. ATTENZIONE Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino

sulla batteria. ○ Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria. ○ Assicurarsi che qualsiasi polvere e detriti che si depositano sull’utensile elettrico durante la lavorazione non si accumulino sulla batteria. ○ Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti. ○ Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

2. Non forare la batteria con un oggetto appuntito come un

chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fi sici.

3. Non usare batterie apparentemente danneggiate o

4. Non usare batterie con la polarità invertita.

5. Non collegare direttamente a prese elettriche o prese

per caricabatteria da auto.

6. Non usare la batteria per uno scopo diverso da quelli

7. Se la ricarica della batteria non si completa anche

quando è passato un tempo di ricarica specifi cato, interrompere immediatamente la ricarica.

8. Non mettere o sottoporre la batteria a temperature

elevate o ad alta pressione come in un forno microonde, essiccatore o contenitore ad alta pressione.

9. Tenere immediatamente lontano dal fuoco quando si

rilevano perdite o maleodore.

10. Non usare in un luogo dove viene generata forte

elettricità statica.

11. Se si verifi ca la perdita delle batterie, maleodore,

generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l’uso, la ricarica o la conservazione, rimuoverla immediatamente dall’apparecchio o carica batteria, e interrompere l’uso. ATTENZIONE

1. Se il liquido che fuoriesce dalla batteria entra negli

occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico. Se non viene trattato, il liquido può causare problemi agli occhi.

2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare

bene con acqua pulita come l’acqua del rubinetto immediatamente. C’è una possibilità che possa causare irritazione alla pelle.

3. Se si riscontrano ruggine, maleodore, surriscaldamento,

scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore. ATTENZIONE Se nel terminale della batteria a ioni di litio penetrano corpi estranei conduttivi, potrebbe verifi carsi un cortocircuito della batteria con conseguente incendio. Nello stoccaggio della batteria a ioni di litio, attenersi scrupolosamente alle seguenti istruzioni. ○ Non inserire corpi conduttivi, chiodi e fi li (ad esempio fi li di ferro o rame) nel vano di stoccaggio. ○ Per impedire cortocircuiti, caricare la batteria nello strumento o applicare saldamente il coperchio della batteria per lo stoccaggio fi no a nascondere la ventola.

INFORMAZIONI SUL TRASPORTO

DELLA BATTERIA AGLI IONI DI LITIO

Quando si trasporta una batteria agli ioni di litio, adottare le seguenti precauzioni. ATTENZIONE Avvisare l’azienda di trasporti che il pacchetto contiene una batteria agli ioni di litio, informare l’azienda della sua potenza di uscita e seguire le istruzioni della società di trasporti quando si organizza il trasporto. ○ Le batterie agli ioni di litio che superano la potenza di uscita di 100 Wh sono classifi cate come merci pericolose e necessitano di procedure speciali. ○ Per il trasporto all’estero, è necessario rispettare le leggi internazionali e le norme e i regolamenti previsti nel Paese di destinazione.

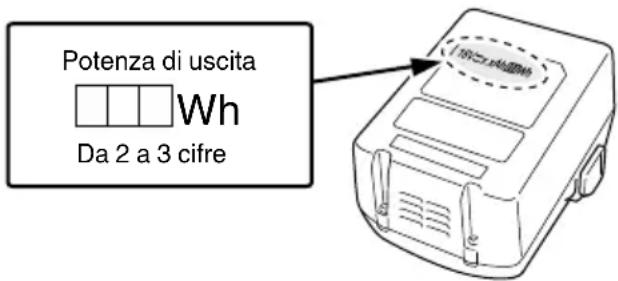

Potenza di uscita Da 2 a 3 cifre SIMBOLI ATTENZIONE Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il signifi cato prima dell’uso. G18DBBL / G18DBBVL / G18DBBAL: Smerigliatrice angolare a batteria Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni. Indossate sempre le protezioni oculari. Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile. V Tensione nominale

Velocità nominale min

Giri al minuto Accensione 0000BookG18DBBL.indb350000BookG18DBBL.indb35 2017/12/0113:15:562017/12/0113:15:5636 Italiano Spegnimento Scollegare la batteria Avvertenza Capacità della batteria Interruttore indicatore carica residua della batteria La carica della batteria restante è quasi vuota. Ricaricare la batteria il prima possibile. La carica della batteria restante è a metà. La carica della batteria restante è suffi ciente. ACCESSORI STANDARD In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati a pagina 231. Gli accessori standard possono essere cambiati senza preavviso. APPLICAZIONI ○ Asportazione di bavature di getti e rifi nitura di vari tipi di materiali d’acciaio, bronzo e alluminio e oggetti di ghisa. ○ Molatura di sezioni saldate o sezioni tagliate a mezzo saldatore. ○ Smerigliatura di resine sintetiche, ardesia, mattone, marmo, ecc. CARATTERISTICHE Le specifi che di questa macchina sono elencate nella Tabella a pagina 40. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. RICARICA Prima di utilizzare l’utensile elettrico, caricare la batteria nel seguente modo.

1. Collegamento all’alimentazione elettrica. (Fig. 2)

Quando si carica la batteria dalla presa di corrente AC ○ Collegare il cavo di alimentazione del caricatore a una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo). ATTENZIONE Non usate il cavo elettrico se danneggiato. Fatelo riparare immediatamente. Quando si carica la batteria dalla presa di corrente DC 12V dell’automobile (UC18YML2) ○ Fissate il caricatore in posizione nell’autovettura. Utilizzate la cinghietta in dotazione con il caricatore e fi ssatelo in posizione per impedire che si sposti inavvertitamente. (Vedere Fig. 13) ATTENZIONE Non posizionate il caricatore o la batteria sotto il sedile del conducente. Fissate il caricatore in posizione per impedire che si sposti inavvertitamente siccome si potrebbe provocare un incidente. Fig. 13 ○ Inserite la spina di collegamento dell'accendisigarette nella presa dell’accendisigarette. Se la spina è allentata ed esce dalla presa dell’accendisigarette, riparate la presa. Se la presa è difettosa, si consiglia di contattare il vostro rivenditore di autovetture locale. L’uso prolungato della presa potrebbe provocare un incidente a causa del surriscaldamento.

2. Inserire la batteria nel caricatore. (Fig. 2)

Inserire saldamente la batteria nel caricatore.

Quando si inserisce una batteria nel caricatore, la carica inizia e la spia si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia lampeggia in rosso. (A intervalli di un secondo) (Vedere la Tabella 1) ● Indicazioni della spia Le indicazioni della spia sono come indicato nella Tabella 1, a seconda delle condizioni del caricabatterie o della batteria ricaricabile. 0000BookG18DBBL.indb360000BookG18DBBL.indb36 2017/12/0113:15:572017/12/0113:15:5737 Italiano Tabella 1 Indicazioni della spia La spia si illumina o lampeggia. Prima della carica Lampeggia (rosso) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Durante la carica Si illumina (rosso) Si illumina stabilmente Carica completa Lampeggia (rosso) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Carica impossibile Lampeggia (rosso) Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) Malfunzionamento della batteria o del caricatore Standby di surriscaldamento Si illumina (verde) (UC18YML2) Si illumina stabilmente Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raff redda). Lampeggia (rosso) (UC18YFSL) Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Impossibile caricare usando la presa di corrente dell’automobile (UC18YML2) Lampeggia (verde) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Malfunzionamento della batteria o del caricatore NOTA: Quando in standby per il raff reddamento, UC18YML2 / UC18YFSL raff redda la batteria surriscaldata usando una ventola. (Tuttavia, la ventola non funziona durante la procedura di caricamento usando la presa di corrente DC 12 V dell’automobile.) ● Temperature e tempo di ricarica della batteria. Le temperature e il tempo di ricarica sono indicati nella Tabella 2. Tabella 2 Caricatore Batteria UC18YFSL UC18YML2 (AC/DC)*

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Numero di pile 4 – 10 *1 Presa di corrente AC / Presa di corrente DC 12 V (dell’automobile) NOTA Il tempo di carica può variare a seconda della temperatura ambiente e della tensione della fonte di alimentazione. <UC18YML2> In modo particolare, i tempi di ricarica sono più lunghi quando si usa la presa di corrente DC 12V dell’automobile e le temperature sono elevate. ATTENZIONE Se il caricabatterie viene utilizzato di continuo, potrebbe surriscaldarsi provocando così malfunzionamenti. Una volta terminato il caricamento, attendere 15 minuti prima di ricaricare nuovamente.

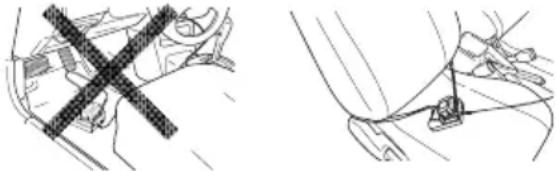

4. Scollegare il cavo di alimentazione del caricatore

dalla presa o dall’accendisigarette.

5. Tenere saldamente il caricatore e estrarre la

batteria. NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l’uso e quindi conservarla. ATTENZIONE ○ Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia del caricatore si illumina di verde o si illumina per 1 secondo, 0000BookG18DBBL.indb370000BookG18DBBL.indb37 2017/12/0113:15:582017/12/0113:15:5838 Italiano non si illumina per 0,5 secondi (spenta per 0,5 secondi). In questo caso, prima lasciar raff reddare la batteria e poi eseguire l’operazione di carica. ○ Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore ed eventualmente rimuoverli. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato. ○ Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con il caricabatteria sia stata estratta, attendere almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, potrebbe non venire caricata correttamente. ○ Controllare la tensione della presa di corrente dell’automobile quando la spia lampeggia di colore verde (ogni 0,2 secondi) in modo continuato. (UC18YML2) Se la tensione è 12 V o inferiore, signifi ca che la batteria si è indebolita e non può essere caricata. ○ Se la spia non lampeggia di colore rosso (ogni secondo) anche se il caricatore è collegato alla presa di corrente o all'accendisigarette, signifi ca che potrebbe essere attivato il circuito di protezione del caricatore. Rimuovere il cavo dalla presa e ricollegarlo dopo circa 30 secondi. Se dopo questa operazione la spia ancora non lampeggia di colore rosso (ogni secondo), portare il caricatore presso il centro assistenza autorizzato HiKOKI.

MONTAGGIO E OPERAZIONE

Azione Figura Pagina Rimozione e inserimento della batteria

Indicatore carica batteria restante

Fissaggio e regolazione del carter della mola

Assemblaggio della mola*

Assemblaggio della mola di taglio*

Commutazione della modalità di funzionamento*

Funzionamento dell’interruttore

Regolazione del numero di giri (G18DBBVL)

Angolo di molatura e metodo di molatura

Rimozione del fi ltro

Selezione degli accessori ― 235 *1 ATTENZIONE Prima dell'uso, assicurarsi di stringere il dado della mola con la chiave in dotazione. In caso contrario, si potrebbe verifi care l’allentamento del dado della mola quando il freno è attivato durante una pausa. NOTA La rondella della mola è specifi ca per questo prodotto. Non usarla per nessun altro prodotto. *2 Informazioni sulla funzione cambio modalità Se la batteria di memorizzazione è inserita nell’unità principale e quest’ultima è accesa, premendo l’interruttore cambio modalità si passa in modalità di funzionamento automatico. In modalità automatica, la spia modalità automatica rimane accesa. ○ In modalità automatica, è possibile ridurre il rumore e le vibrazione abbassando il numero massimo di giri in stato di carico a vuoto. In modalità automatica, il numero di giri sale se il carico aumenta durante il funzionamento. D’altro canto, il numero di giri si abbassa se il carico diminuisce durante il funzionamento. (Tabella 3, pagina 40) <G18DBBVL> Con il G18DBBVL, premendo l’interruttore cambio modalità il funzionamento passa da modalità automatica in modalità trasmissione e viceversa. In modalità trasmissione, il numero di giri della smerigliatrice può essere impostato su una delle sei fasi. Quando si opera in modalità trasmissione, il numero di giri impostato viene mantenuto indipendentemente dai cambiamenti di carico. Impostare la modalità e la ghiera in base all’applicazione di lavoro. (Tabella 3, pagina 40)

MANUTENZIONE ED ISPEZIONE

1. Controllo della mola

Assicurarsi che la mola sia priva di incrinature e di difetti di superfi cie.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore” degli attrezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Pulizia della carcassa dell’utensile

Quando la smerigliatrice angolare a batteria è macchiata, pulirla con un panno morbido inumidito con acqua e sapone. Non usare solventi cloridrici, benzina o diluenti per vernici, in quanto potrebbero deformare la plastica.

5. Pulizia del fi ltro

Dopo l’uso, rimuovere il fi ltro e ogni traccia di sporco o polvere dallo schermo con una pistola ad aria o un altro utensile. (Fig. 12) NOTA ○ Per rimuovere lo sporco o polvere dall’unità, azionare il motore senza carico e soffi are aria nel foro di ventilazione con il fi ltro rimosso. L’accumulo di sporco o polvere all’interno del motore può provocare danni. ○ Dopo la pulizia, assicurarsi di fi ssare saldamente il fi ltro.

Conservare la smerigliatrice angolare a batteria in un luogo dove la temperatura è inferiore a 40°C, e lontano dalla portata dei bambini. NOTA Conservazione delle batterie agli ioni di litio. Prima di riporre le batterie agli ioni di litio, assicurarsi di averle caricate completamente. Riporre le batterie per periodi prolungati (3 mesi o più) con un basso livello di carica potrebbe provocare il deterioramento delle prestazioni o la signifi cativa riduzione del tempo di utilizzo delle batterie, o potrebbe rendere le batterie incapaci di mantenere la carica. Tuttavia, la signifi cativa riduzione del tempo di utilizzo delle batterie può essere risolta caricando e utilizzando le batterie ripetutamente da due a cinque volte. 0000BookG18DBBL.indb380000BookG18DBBL.indb38 2017/12/0113:15:582017/12/0113:15:5839 Italiano Se il tempo di utilizzo delle batterie rimane estremamente ridotto nonostante le ricariche ripetute, considerare le batterie inutilizzabili e acquistarne di nuove. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. Avviso importante sulle batterie per gli utensili elettrici a batteria HiKOKI Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell’utensile elettrico a batteria quando esso viene utilizzato con batterie diverse da quelle da noi designate, o quando la batteria viene smontata e modifi cata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne). GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifi che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 86 dB (A). Livello misurato di pressione sonora pesato A: 75 dB (A). Incertezza K: 3 dB (A). Indossare i dispositivi di protezione acustica. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Smerigliatura di superfi cie: Valore di emissione vibrazioni

Incertezza K = 1,5 m/s

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione. ATTENZIONE ○ Il valore di emissione vibrazioni durante l’uso eff ettivo dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso. ○ Identifi care le misure di sicurezza per la protezione dell’operatore basate su stima dell’esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. 0000BookG18DBBL.indb390000BookG18DBBL.indb39 2017/12/0113:15:592017/12/0113:15:5940 Italiano SPECIFICHE Modello G18DBBL G18DBBAL G18DBBVL Tensione 18 V Velocità nominale 9000 min

Modalità automatica: 5500 min

Modalità trasmissione: 4700 – 9000 min

Modalità automatica: 5500 min

Ruota Diametro esterno. 115 mm 125 mm 115 mm 125 mm 125 mm Diametro del foro. 22,23 mm Spessore 6 mm Velocità periferica 80 m/s Peso* 2,7 kg

• Peso: Secondo procedura EPTA 01/2003 Tabella 3 Modalità Stato Numero di giri (min

) Utilizzo Auto Senza carico 5500 Lavoro leggero, stato di standby Durante il funzionamento 9000 Smerigliatura, taglio Trasmissione (G18DBBVL) Impostazioni ghiera

Smerigliatura di acciaio inossidabile Rimozione di ruggine o vernice

Smerigliatura, fi nitura Sgrossatura, taglio

Incertitudine K = 1,5 m/s

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che la smerigliatrice angolare a batteria, identifi cata dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
