MANUAL DE UTILIZARE G1813DVE HiKOKI

din vinkelslipmaskin.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţ i pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi şi nici bijuterii. Ţineţi-vă părul şi hainele la distanţă de piesele în mişcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obişnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali şi să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosi ţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile şi de a depozita sculele electrice, scoateţi ştecărul din priză şi/sau scoateţi setul de acumulatori din sculă, dacă este detaşabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

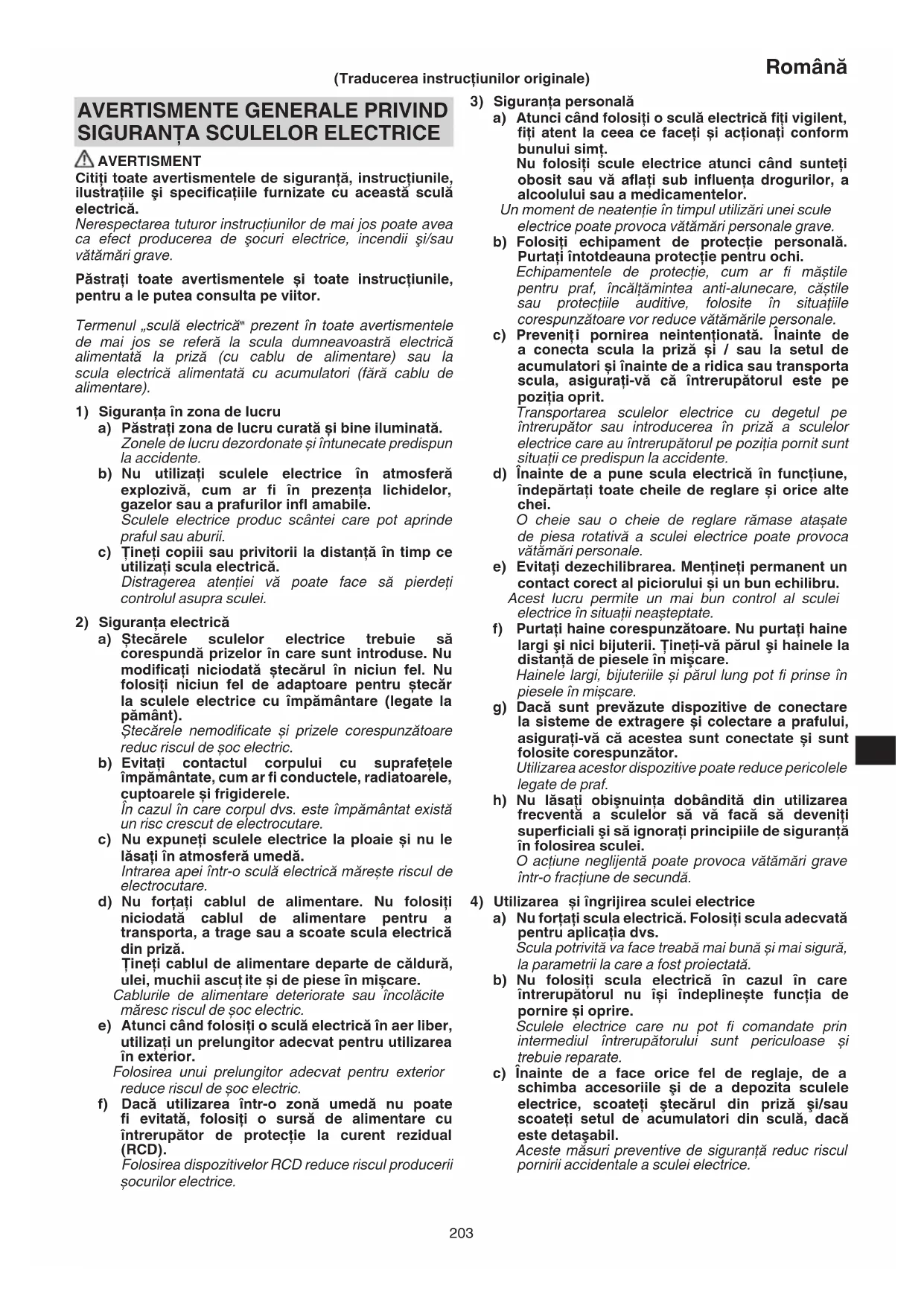

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile şi specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de şocuri electrice, incendii şi/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţ ite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 00BookG1812DEEU.indb20300BookG1812DEEU.indb203 2022/11/2814:51:542022/11/2814:51:54204 Română d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice şi accesoriile. Verifi caţi alinierea şi prinderea pieselor mobile, ruperea pieselor precum şi orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil s ă se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele şi suprafeţele de prindere uscate, curate şi ferite de ulei şi unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Înc ărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

ABRAZIVĂ a) Această sculă electrică este menită să funcţioneze ca polizor sau maşina de tăiat. Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile şi specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave. b) Operaţiunile cum ar fi sablarea, perierea cu perie de sârmă, lustruirea sau decuparea orifi ciilor nu se recomandă a fi efectuate cu această sculă electrică. Operaţiunile care nu corespund cu modul de utilizare al acestei scule electrice pot produce pericole sau vătămare corporală. c) Nu convertiţi această sculă electrică să funcţioneze într-un mod care nu este special conceput şi specifi cat de către producătorul sculei. O astfel de conversie poate duce la pierderea controlului şi poate provoca vătămări corporale grave. d) Nu utilizaţi accesorii care nu sunt proiectate şi specifi cate în mod special de către fabricantul sculei. Doar pentru că un accesoriu se potriveşte cu scula electrică, acest lucru nu asigură operarea în siguranţă. e) Viteza nominală a accesoriului trebuie să fi e cel puţin egală cu viteza maximă marcată pe scula electrică. Accesoriile care funcţionează la viteză mai mare decât viteza nominală se pot rupe sau pot zbura de pe sculă. f) Diametrul extern şi grosimea accesoriului dumneavoastră trebuie să fi e în limita capacităţii sculei electrice. Accesoriile cu dimensiuni incorecte nu pot fi ţinute sub supraveghere sau control în mod adecvat. g) Dimensiunile de montare ale accesoriului trebuie să se potrivească cu dimensiunile dispozitivelor de montare ale sculei electrice. Accesoriile care nu se potrivesc pieselor de montare ale sculei electrice vor func ţiona dezechilibrat, vor vibra excesiv şi pot fi scăpate de sub control. 00BookG1812DEEU.indb20400BookG1812DEEU.indb204 2022/11/2814:51:542022/11/2814:51:54205 Română h) Nu utilizaţi accesorii deteriorate. Înainte de utilizare, verifi caţi fi ecare accesoriu cum ar fi discurile abrazive, pentru a vedea dacă prezintă ciobiri şi crăpături, platoul posterior pentru a vedea dacă prezintă crăpături, rupturi sau uzură excesivă, peria de sârmă pentru a vedea dacă are fi re libere sau crăpate. Dacă scula electrică sau un accesoriu a fost scăpat, verifi caţi să vedeţi dacă prezintă daune sau instalaţi un accesoriu nedeteriorat. După inspectarea şi instalarea unui accesoriu, poziţionaţi-vă, dumneavoastră şi spectatorii, departe de planul accesoriului rotativ şi rulaţi scula electrică la viteză maximă în gol, timp de un minut. În mod normal, accesoriile deteriorate se vor rupe în timpul acestui test.

i echipament de protecţie personală. În funcţie de aplicaţie, utilizaţi un scut pentru faţă sau ochelari de protecţie. Dacă este cazul, purtaţi o mască contra prafului, căşti de protecţie, mănuşi şi un şorţ capabil să oprească fragmentele mici abrazive sau ale elementului prelucrat. Protecţia pentru ochi trebuie să fi e capabilă să oprească resturile aruncate de diferitele operaţiuni. Masca contra prafului sau masca respiratorie trebuie să poată fi ltra particulele generate de operaţiunea dumneavoastră. Expunerea prelungită la zgomote puternice pot duce la pierderea auzului. j) Ţineţi spectatorii la o distanţă sigură de zona de lucru. Oricine intră în zona de lucru trebuie să poarte echipament de protecţie personală. Pot zbura fragmente din elementul prelucrat sau dintr-un accesoriu rupt şi pot provoca răni, în zona imediată zonei de operare. k) Ţineţi scula electrică numai de suprafeţele izolate de prindere, atunci când executaţi o operaţiune în care scula de tăiere poate intra în contact cu cabluri ascunse. Atingerea cablului sub tensiune va pune de asemenea sub tensiune părţile metalice expuse, putând electrocuta operatorul. l) Poziţionaţi cablul de alimentare la distanţă de accesoriul rotativ. Dacă pierdeţi controlul, cablul de alimentare poate fi tăiat sau agăţat şi vă poate trage mâna sau braţul în accesoriul rotativ. m) Nu aşezaţi niciodată scula electrică până când accesoriul nu s-a oprit complet. Accesoriul rotativ poate prinde suprafaţa şi poate duce la scăparea de sub control a sculei electrice. n) Nu rulaţi scula electrică cât timp o purtaţi în lateral. Contactul accidental cu accesoriul rotativ v-ar putea agăţa hainele, trăgând accesoriul pe corpul dumneavoastră. o) Curăţaţi regulat orifi ciile de ventilaţie ale sculei electrice. Ventilatorul motorului va atrage praful în interiorul carcasei şi acumularea excesivă de pulbere de metal poate produce pericole electrice. p) Nu operaţi scula electrică lângă materiale infl amabile. Scânteile pot aprinde aceste materiale. q) Nu utilizaţi accesorii care necesită agenţi de răcire lichizi. Utilizarea apei sau a altor lichide poate produce electrocutarea sau şoc electric.

RECULUL ŞI AVERTISMENTELE

AFERENTE Reculul este o reacţie bruscă la un disc rotativ, platou posterior, perie sau alt accesoriu ciupit sau agăţat. Ciupirea sau agăţarea produce oprirea rapidă a accesoriului rotativ, care la rândul său forţează mişcarea necontrolată a sculei electrice în direcţia opusă de rotire a accesoriului, în punctul de blocare. Spre exemplu, dacă un disc abraziv este agăţat sau ciupit de elementul prelucrat, marginea ciupită a discului poate săpa în suprafaţa materialului, ducând la ieşirea discului sau la lovire înapoi. Discul poate sări spre sau în direcţie opusă de operator, în funcţie de direcţia de mişcare a discului în punctul de ciupire. Discurile abrazive se pot rupe în aceste condiţii. Reculul este rezultatul utilizării incorecte şi / sau al procedurilor de operare sau condiţiilor incorecte şi poate fi evitat dacă sunt luate măsurile adecvate, conform celor de mai jos. a) Menţineţi o priză fermă cu ambele mâini pe scula electrică şi poziţionaţi-vă corpul şi bra ţul pentru a vă permite să rezistaţi la forţele de recul. Utilizaţi mânerul auxiliar, dacă există, pentru control maxim al reculului sau al reacţiei cuplului în timpul pornirii. Operatorul poate controla reacţiile la cuplu sau forţele de recul, dacă sunt luate măsurile necesare. b) Nu aşezaţi mâna lângă accesoriul rotativ. Accesoriul poate recula peste mâna dumneavoastră. c) Nu vă poziţionaţi corpul într-o zonă în care se va deplasa scula electrică, dacă are loc reculul. Reculul va propulsa scula în direcţia opusă faţă de mişcarea discului, în punctul de agăţare. d) Fiţi atenţi când lucraţi la colţuri, muchii ascuţite etc. Evitaţi saltul şi agăţarea accesoriului. Colţurile, muchiile ascuţite sau salturile au tendinţa de a agăţa accesoriul şi pot duce la pierderea controlului sau la recul. e) Nu atașa ţi un disc de fi erăstrău cu lanţ pentru sculptat lemnul, un disc diamantat segmentat cu o distanţă periferică mai mare de 10 mm sau un disc de fi erăstrău cu dinţi. Aceste lame produc frecvent recul şi pierderea controlului.

a) Utilizaţi doar tipurile de discuri care sunt specifi cate pentru scula electrică şi apărătoarea specifi că proiectată pentru discul selectat. Discurile care nu sunt proiectate pentru această sculă electrică nu pot fi protejate în mod adecvat şi nu sunt sigure. b) Suprafaţa de polizare a roţilor cu centrul scobit trebuie montată sub planul marginii apărătorii. O roată montată necorespunzător care iese prin planul marginii apărătorii nu poate fi protejată adecvat. c) Apărătoarea trebuie să fi e prinsă temeinic pe scula electrică şi poziţionată pentru siguranţă maximă, astfel încât operatorul să fi e expus la o porţiune minimă de disc. Apărătoarea ajut ă la protejarea operatorului de fragmente rupte din roadă, de contactul accidental cu roata şi de scânteile care pot aprinde îmbrăcămintea. 00BookG1812DEEU.indb20500BookG1812DEEU.indb205 2022/11/2814:51:542022/11/2814:51:54206 Română d) Discurile trebuie utilizate numai pentru aplicaţiile specifi cate. Spre exemplu: nu şlefuiţi cu lateralul discului de tăiere. Discurile abrazive de tăiere sunt proiectate pentru şlefuire periferică, forţele laterale aplicate acestor discuri pot duce la sfărâmarea acestora. e) Utilizaţi întotdeauna fl anşe cu mărimea şi forma corectă pentru discul selectat. Flanşele corecte susţin discul, reducând posibilitatea de rupere a acestuia. Flanşele pentru discurile de tăiere pot fi diferite de cele pentru discurile de şlefuire. f) Nu utilizaţi discuri uzate de la scule electrice mai mari. Un disc proiectat pentru o sculă electrică mai mare nu este adecvat pentru viteza mai mare a unei scule electrice mai mici şi se poate rupe. g) Atunci când utilizaţi discuri duale, utilizaţi întotdeauna apărătoarea corectă pentru aplicaţia care este efectuată. Este posibil ca nerespectarea condiţiei de a utiliza apărătoarea corectă să nu ofere nivelul dorit de protecţie, ceea ce poate duce la vătăm ări grave. AVERTISMENTE SUPLIMENTARE

a) Nu „blocaţi“ discul de tăiere sau nu aplicaţi presiune excesivă. Nu încercaţi să faceţi o tăietură excesiv de adâncă. Forţarea discului creşte sarcina şi susceptibilitatea la răsucire sau blocare a discului în tăietură şi la posibilitatea de recul sau rupere. b) Nu poziţionaţi corpul în linie cu şi în spatele discului rotativ. Când, în timpul operării, discul se îndepărtează de corpul dumneavoastră, eventualul recul poate propulsa discul în mişcare şi scula electrică către dumneavoastră. c) Când discul s-a blocat sau când întrerupeţi o tăiere din orice motiv, opriţi scula electrică şi ţineţi-o nemişcată până când discul se opreşte complet. Nu încercaţi niciodată să demonta ţi discul de tăiere în timp ce este în mişcare, poate avea loc reculul. Verifi caţi şi luaţi măsurile necesare pentru a elimina cauza blocării discului. d) Nu reluaţi operaţiunea de tăiere pe elementul prelucrat. Lăsaţi discul să atingă viteza maximă şi reluaţi tăietura cu atenţie. Discul se poate bloca, se poate mişca în sus sau poate recula dacă scula este pornită din nou în elementul prelucrat. e) Susţineţi panourile sau orice element prelucrat de dimensiuni mari, pentru a reduce la minim riscul de ciupire şi recul. Elementele prelucrate, mari, tind să atârne sub propria greutate. Trebuie aplicate suporturi sub elementul prelucrat, în apropierea liniei de tăiere şi aproape de marginea elementului pe ambele părţi ale discului. f) Acordaţi atenţie deosebită când încercaţi să faceţi o „tăietură buzunar” în pereţii existenţi sau în alte zone f ără vizibilitate. Discul protuberant poate tăia ţevile de gaz sau de apă, fi rele electrice sau obiectele pot produce reculul. g) Nu încercaţi să efectuaţi o tăiere curbată. Forţarea discului creşte sarcina şi susceptibilitatea la răsucire sau legare a discului în tăietură şi crește posibilitatea de recul sau rupere a discului, ceea ce poate duce la vătămări grave.

– Fixaţi bine mânerul lateral, ţineţi carcasa și mânerul lateral cu ambele mâini și sprijiniţi bine corpul sculei. (Fig. 2) – Verifi caţi ca viteza marcată pe disc să fi e egală cu sau mai mare decât viteza nominală de pe polizor; – Asiguraţi-vă că dimensiunile discului sunt compatibile cu polizorul; – Inspectaţi discul de polizare înainte de utilizare, nu utilizaţi produse ciobite, crăpate sau defecte; – Asiguraţi-vă că discurile montate şi vârfurile sunt aplicate în conformitate cu instrucţiunile producătorului; – Folosiţi amortizoare când sunt furnizate împreună cu produsul abraziv şi când sunt necesare; – Asiguraţi-vă că produsul abraziv este montat corect şi strâns înainte de utilizare şi rulaţi scula în gol timp de 30 de secunde într-o poziţie sigură, opriţi-o imediat dacă apar vibraţii puternice sau detectaţi alte defecţiuni. Dac ă apare această problemă, verifi caţi scula pentru a determina cauza; – Dacă scula este dotată cu apărătoare, nu o utilizaţi niciodată fără aceasta; – Nu utilizaţi bucşe reductoare sau adaptoare separate pentru a adapta discuri abrazive cu orifi cii mari; – În cazul sculelor care necesită un disc cu orifi ciu fi letat, asiguraţi-vă că fi letul este destul de lung pentru a se potrivi pe ax; – Nu utilizaţi discul de tăiere pentru şlefuire laterală; – Asiguraţi-vă că scânteile produse în timpul utilizării nu creează pericole, ex. nu ating persoane sau nu aprind substanţe infl amabile; – Asiguraţi-vă că orifi ciile de ventilaţie sunt libere când lucraţi în locaţii cu mult praf, dacă este nevoie să curăţ aţi praful, mai întâi scoateţi instrumentul din priză (nu utilizaţi obiecte metalice) şi evitaţi deteriorarea componentelor interne; – Utilizaţi întotdeauna protecţie pentru ochi şi urechi. Trebuie purtate şi alte echipamente de protecţie personală, cum ar fi masca de praf, mănuşile, casca şi şorţul; – Fiţi atenţi la discul care continuă să se rotească şi după ce scula a fost oprită. – Când se utilizează discuri duale (discuri de șlefuire și de debitare), utilizaţi numai apărătoarele de disc de tip A. (Consultaţi pagina 274) – Atunci când se utilizează o apărătoare de disc de tip A pentru șlefuirea laterală, apărătoarea poate interfera cu piesa de prelucrat ducând la un control slab. – Atunci când utilizaţi o apără toare de disc de tip B pentru operaţii de tăiere cu discuri de debitare combinate, există un risc sporit de expunere la scânteile și particulele emise, precum și de expunere la fragmente de disc în cazul ruperii discului. – Atunci când utilizaţi o apărătoare de disc de tip A, B pentru operaţii de tăiere sau șlefuire laterală în beton sau zidărie, există un risc crescut de expunere la praf și la pierderea controlului, ducând la recul. – Nu utilizaţi niciun disc de debitare diamantat segmentat cu caneluri segmentate >10 mm. Numai unghiurile de tăiere segmentate negative sunt permise. – Piesa de prelucrat trebuie așezată orizontal și să fi e asigurată împotriva alunecării, de exemplu, cu cleme. Piesele de prelucrat de dimensiuni mari trebuie să fi e susţinute sufi cient. – Respectaţi specifi caţiile producătorului sculei sau accesoriilor. Protejaţi discurile împotriva unsorii sau impactului. 00BookG1812DEEU.indb20600BookG1812DEEU.indb206 2022/11/2814:51:542022/11/2814:51:54207 Română – Accesoriile trebuie depozitate şi manipulate cu grijă, în conformitate cu instrucţiunile producătorului. AVERTISMENT – Când se utilizează un disc de tăiere, asiguraţi-vă că ataşaţi o apărătoare de disc de tip A. – Când se utilizează un disc de șlefuire, asiguraţi-vă că ataşaţi o apărătoare de disc de tip B. – Din motive de siguranţă, utilizaţi numai apărătoarea de disc furnizată pentru accesoriul respectiv. Utilizarea unei apărători de disc incorecte poate duce la pierderea controlului şi la vătămări grave. Consultaţi şi pagina 274. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că discul central redus ce va fi utilizat este

de tipul corect şi nu prezintă crăpături sau defecte ale suprafeţei. Asiguraţi-vă de asemenea că discul central redus este montat corect şi piuliţa este strânsă temeinic.

2. Confi rmaţi că butonul este dezactivat apăsându-l de

două sau trei ori, înainte de a porni scula electrică.

3. Pentru a prelungi viaţa sculei şi pentru a asigura un fi nisaj

de înaltă calitate, este important să nu suprasolicitaţi maşina, aplicând prea multă presiune. În cazul majorităţii aplicaţiilor, greutatea maşinii este sufi cientă pentru o şlefuire efi cientă. Prea multă presiune va reduce viteza de rotaţie, va produce o fi nisare inferioară a suprafeţei şi suprasolicitarea poate reduce durata de viaţă a maş inii.

4. Discul continuă să se rotească şi după ce scula a fost

oprită. După decuplarea maşinii, nu o aşezaţi până când discul central redus nu s-a oprit complet. Această precauţie va ajuta la prevenirea accidentelor grave şi la reducerea cantităţii de praf şi şpan aspirată de maşină.

5. Când maşina nu este utilizată, scoateţi-o din priză.

6. Asiguraţi-vă că OPRIŢI scula şi scoateţi acumulatorul

pentru a evita un accident grav înaintea montării şi demontării roţii centrale reduse.

7. Ţineţi cont de reculul frânei.

Acest polizor unghiular cu acumulator dispune de o frână electrică care funcţionează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcţionează , asiguraţi-vă că ţineţi bine corpul principal.

8. Dacă observaţi că unitatea produce temperaturi

neobișnuit de ridicate, funcţionează prost sau face zgomote anormale, opriţi imediat utilizarea și opriţi comutatorul de alimentare. Solicitaţi verifi carea și reparaţia de către distribuitorul de la care aţi achiziţionat produsul sau unui Centru de Service Autorizat HiKOKI. Continuarea utilizării când funcţionează anormal ar putea cauza răniri.

9. Dacă unitatea scapă din mână din greșeală sau lovește

alt obiect, verifi caţi unitatea cu grijă pentru a detecta eventualele crăpături, spargerea sau deformarea etc. Dacă unitatea prezintă crăpături, este spartă sau deformată, ar putea fi cauzate leziuni.

ţi în locaţii înalte, eliberaţi zona de alte persoane și aveţi grijă la condiţiile de sub dumneavoastră.

11. Încărcaţi acumulatorul întotdeauna la temperaturi

de 0°C–40°C. O temperatură sub 0°C va duce la supraîncărcare, acest lucru fi ind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C. Temperatura cea mai potrivită pentru încărcare este de 20°C–25°C.

12. Nu utilizaţi încărcătorul în mod continuu.

Când s-a fi nalizat o încărcare, lăsaţi încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui acumulator.

13. Nu permiteţi pătrunderea materiilor străine în orifi ciul

pentru conectarea acumulatorului.

14. Nu demontaţi niciodată acumulatorul sau încărcătorul.

15. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

16. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

17. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

18. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

19. Când se folosește această unitate în continuu, unitatea

se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Prin urmare, ori de câte ori carcasa se încinge, nu mai folosiţi scula o vreme.

i-vă că acumulatorul este montat ferm. Dacă este slăbit chiar și puţin, acesta poate cădea și poate produce accidente.

21. Nu utilizaţi produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

22. Păstraţi terminalele sculei (asamblarea acumulatorului)

fără șpan și praf. ○ Înainte de utilizare, asiguraţi-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcţionării, încercaţi să evitaţi căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operaţiunii sau după utilizare, nu lăsaţi scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicaţii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

23. Utilizaţi întotdeauna scula ș

i acumulatorul la temperaturi între -5°C și 40°C.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. 00BookG1812DEEU.indb20700BookG1812DEEU.indb207 2022/11/2814:51:542022/11/2814:51:54208 Română Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul în alte scopuri decât cele

5. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

6. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

7. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

8. Nu îl folosiţi în locuri în care se generează o puternică

9. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

10. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spăla ţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie. Putere de ieşire Număr din 2 până la 3 cifre

(UC18YSL3) Când apare o problemă neaşteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asiguraţi-vă întotdeauna că aţi salvat o copie de siguranţă a datelor de pe dispozitivul USB înainte de a folosi acest produs. Vă rugăm să reţineţi că fi rma noastră nu îşi asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute şi nici pentru defectele care pot apărea la un dispozitiv conectat. AVERTISMENT ○ Înainte de utilizare, verifi caţi cablul USB conectat pentru orice fel de defect sau deteriorare. Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere. ○ În cazul în care nu utiizaţi produsul, acoperiţi portul USB cu capacul de cauciuc. Acumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere. NOTĂ ○ Ocazional, ar putea exista o pauză în timpul reîncărcării USB. ○ Când nu se încarcă un dispozitiv USB, scoateţi dispozitivul USB din încărcător. În caz contrar, se poate reduce durata de viaţă a acumulatorului unui dispozitiv USB şi, totodată, se pot produce accidente nea şteptate. ○ Este posibil să nu se poată încărca unele dispozitive USB, în funcţie de tipul dispozitivului. 00BookG1812DEEU.indb20800BookG1812DEEU.indb208 2022/11/2814:51:552022/11/2814:51:55209 Română DENUMIRI COMPONENTE (Fig. 1–Fig. 20) Motor Urechi clemă apărătoare (2 locuri) Plăcuţă de identifi care Manetă Buton de acţionare Proeminenţă apărătoare disc Mâner lateral Crestătură corp Carcasa mecanismului de acţionare Orifi ciu apărătoare de disc Disc cu centru presat (vândut separat) Proeminenţa manetei Apărătoare disc fără sculă Șaibă pentru disc (C) Comutator Piuliţă pentru disc Carcasă Cheie Panou de comandă Disc abraziv de așchiere (vândut separat) Filtru Disc diamantat (vândut separat) Acumulator Manetă deblocare Comutator mod automat Comutator indicator de încărcare a acumulatorului (Acumulator) Comutator indicator de încărcare a acumulatorului (Produs) Indicator luminos acumulator rămas (Acumulator) Indicator luminos acumulator rămas (Produs) Sită Comutatorul pârghiei Perie moale Selector Disc oală diamantată (comercializat separat) Clemă apărătoare (montată pe apărătoarea de disc la ambalare) Adaptor colectare praf (Pentru discuri oală diamantate) (comercializat separat) Clapetă de închidere Adaptor colectare praf (Pentru discul diamantat) (comercializat separat) Indicator luminos de încărcare SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. G1812DE / G1813DE / G1813DF / G1813DVE / G1813DVF: Polizor unghiular cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Purtaţi întotdeauna protecţie pentru ochi. Acţionaţi întotdeauna scula electrică cu două mâini Nu este destinată pentru operaţiuni de tăiere Când se utilizează un disc de debitare, asiguraţi-vă că ataşaţi apărătoare de disc de tip A. Atunci când utilizaţi o apărătoare de disc de tip B pentru operaţii de tăiere cu discuri de debitare combinate, există un risc sporit de expunere la scânteile și particulele emise, precum și de expunere la fragmente de disc în cazul ruperii discului. Numai pentru ţările UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. V Tensiune nominală

Viteză de rotaţie fără sarcină min-

Rotaţii sau turaţii pe minut A Modul auto D Diametru exterior disc d Diametru orifi ciu disc t Grosime disc Viteză periferică

Greutate* (Conform Procedura EPTA 01/2014) Pornire Oprire 00BookG1812DEEU.indb20900BookG1812DEEU.indb209 2022/11/2814:51:552022/11/2814:51:55210 Română Deconectaţi acumulatorul Blocare Deblocare Comutator mod automat Avertisment Comutator indicator de încărcare a acumulatorului Acumulatorul este aproape descărcat. Încărcaţi acumulatorul cât mai curând. Acumulatorul este pe jumătate descărcat. Acumulatorul este încărcat destul.

• În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (se vinde separat). De asemenea, greutatea include apărătoarea de disc, mânerul lateral, șaiba pentru disc și piuliţa pentru disc. Acumulator Luminează; Acumulatorul este încărcat peste 75%. Luminează; Acumulatorul este încărcat între 50%–75%. Luminează; Acumulatorul este încărcat între 25%–50%. Luminează; Acumulatorul este încărcat mai puţin de 25%. Clipeşte; Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. Clipeşte; Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtaţi acumulatorul din sculă și lăsaţi-l să se răcească complet. Clipeşte; Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecţiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactaţi distribuitorul dvs. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 275. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII ○ Îndepărtarea bavurilor şi fi nisarea diferitelor tipuri de materiale şi piese turnate din oţel, bronz şi aluminiu. ○ Şlefuirea secţiunilor sudate sau a secţiunilor tăiate cu arzătorul de tăiat. ○ Debavurarea răşinilor sintetice, gresiei, cărămizilor, marmurei etc. SPECIFICAŢII

Specifi caţiile acestei maşini sunt enumerate în tabelul de la pagina 273. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. Control electronic ○ Pornire ușoară Reduce reculul împotriva operatorului prin gestionarea numărului de rotaţii în timpul pornirii. ○ Protecţie împotriva reculului Caracteristica de protecţie împotriva reculului întrerupe alimentarea motorului și oprește scula electrică în cazul unei căderi bruște a vitezei de rotaţie a discului în timpul operării (de exemplu, în cazul în care discul se blochează în timpul operaţiei de tăiere etc.). ○ Protecţie împotriva suprasolicitării În timpul lucrului, dacă se aplică o sarcină care depășește un anumit nivel sau dacă discul de polizare este oprit pentru o anumită perioadă de timp, motorul se va opri pentru a proteja scula și din motive de siguranţă. Opriţi comutatorul o dată, apoi porniţi-l din nou pentru a porni scula. ○ Funcţia control revenire rotaţie În timpul lucrului, dacă scula este apăsată prea tare pe suprafaţă și motorul se oprește, rotirea se va relua dacă ridicaţi scula și reduceţi sarcina. În funcţie de discul de polizare utilizat și de condiţiile de lucru, funcţia de control al reluării rotirii poate fi dezactivată de protecţia la suprasarcină. ○ Protecţie împotriva supraîncălzirii Această caracteristică de protecţie întrerupe alimentarea motorului şi opreşte scula electrică în cazul supraîncălzirii motorului în timpul operării. Când caracteristica de protecţie la supraîncălzire a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei ş i lăsaţi-o câteva minute să se răcească. După aceasta, o puteţi folosi din nou. ○ Reporniţi funcţia de prevenire Când alimentarea este încă activată, scula nu repornește atunci când este instalat un acumulator. Această funcţie poate fi anulată odată ce scula este oprită. ○ Funcţie de frânare Frâna se activează atunci când comutatorul este dezactivat. ○ Funcţia de oprire a căderii <G1813DVE> Când a fost activată funcţia de oprire a căderii, motorul se poate opri. În acest caz, eliberaţi comutatorul sculei. După aceasta, o puteţi folosi din nou.

Tensiune 18 V Capacitate acumulator 5,0 Ah 00BookG1812DEEU.indb21000BookG1812DEEU.indb210 2022/11/2814:51:582022/11/2814:51:58211 Română ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ştecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roşie (la intervale de 1 secundă).

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 4 (la pagina 2).

Când introduceţi un acumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră. Atunci când acumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1) (1) Semnifi caţiile indicatorului luminos de încărcare Semnifi caţiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării înc ărcătorului sau a acumulatorului. Tabelul 1 Starea încărcătorului Starea indicatorului luminos Semnifi caţia indicaţiei Înainte de încărcare PORNIRE/OPRIRE la intervale de 0,5 sec. (ROȘU) Conectat la sursa de alimentare *

În timpul încărcării Luminează timp de 0,5 sec. la intervale de 1 sec. (ALBASTRU) Încărcat la mai puţin de 50% Luminează timp de 1 sec. la intervale de 0,5 sec. (ALBASTRU) Încărcat la mai puţin de 80% Luminează în mod continuu (ALBASTRU) Încărcat la mai mult de 8

Încărcare fi nalizată Luminează în mod continuu (VERDE) (Sunet alarmă continuă: aproximativ 6 sec.) Aşteptare supraîncălzire PORNIRE/OPRIRE la intervale de 0,3 sec. (ROȘU) Acumulator supraîncălzit. Încărcare imposibilă. *

Încărcarea nu se poate efectua PORNIRE/OPRIRE la intervale de 0,1 sec. (VIOLET) (Sunet alarmă intermitentă: aproximativ 2 sec.) Defecţiune la acumulator sau la încărcător *

*1 Dacă indicatorul luminos roşu continuă să clipească chiar şi după ce încărcătorul a fost ataşat, verifi caţi dacă acumulatorul a fost introdus complet. *2 Deși încărcarea va începe odată ce acumulatorul s-a răcit chiar și atunci când este lăsat pe loc, cea mai bună practică este să scoateţi acumulatorul și să îl lăsaţi să se răcească într-un loc umbrit, bine ventilat, înainte de încărcare.

○ Introduceţi complet acumulatorul. ○ Verifi caţi pentru a vă asigura că niciun corp străin nu este lipit de suportul sau de terminalele acumulatorului. <Dacă încărcarea durează mult timp> ○ Încărcarea va dura mai mult la temperaturi ambientale extrem de scăzute. Înc ărcaţi acumulatorul într-un loc cald (cum ar fi în interior). ○ Nu blocaţi orifi ciul de aerisire. În caz contrar, interiorul se va supraîncălzi, reducând performanţa încărcătorului. ○ Dacă ventilatorul de răcire nu funcţionează, contactaţi un Centru de service autorizat HiKOKI pentru reparaţii. (2) Referitor la temperaturile şi timpul de încărcare al acumulatorului Temperaturile şi timpul de încărcare vor fi prezentate în Tabelul 2. Tabelul 2 Model UC18YSL3 Tip de acumulator Li-ion Tensiune de încărcare 14,4–18 V Temperaturi la care acumulatorul poate fi reîncărcat 0°C–50°C Timp de încărcare pentru capacitatea acumulatorului, aprox. (la 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Acumulator multi-volt 1,5 Ah (×2 unităţi) 20 min 2,5 Ah (×2 unităţi) 32 min

(×2 unităţi) 52 min Număr celule acumulator 4–10 Tensiune de încărcare pentru USB 5 V Curent de încărcare pentru USB 2 A Greutate 0,6 kg NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare.

4. Deconectaţi cablul de alimentare al încărcătorului

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. 00BookG1812DEEU.indb21100BookG1812DEEU.indb211 2022/11/2814:51:592022/11/2814:51:59212 Română Cu privire la descărcarea electrică în caz de acumulatori noi etc. Întrucât substanţa chimică din interiorul acumulatorilor noi şi a acumulatorilor care nu au fost folosiţi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima şi a doua lor folosire. Acesta este un fenomen temporar şi perioada normală de încărcare va fi restabilită după încărcarea acumulatorilor de 2-3 ori. Ce puteţi face pentru prelungirea duratei de viaţă a acumulatorilor. (1) Reîncărcaţi acumulatorii înainte să se consume complet. Când simţiţi că scula nu mai are putere, nu o mai folosiţi şi reîncărcaţi acumulatorul. Dacă veţi continua să folosiţi scula şi curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viaţă. (2) Evitaţi reîncărcarea la temperaturi înalte. Un acumulator reîncărcabil este fi erbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanţa chimică din el îşi va pierde proprietăţile şi durata de viaţă a acumulatorului se va scurta. Lăsaţi acumulatorul să stea puţin şi reîncărcaţi-l după ce s-a răcit. PRECAUŢIE

Dacă acumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine şi îndepărtaţi-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Scoaterea şi introducerea acumulatorului

Încărcare 4 2 Ataşarea şi îndepărtarea clemei apărătorii*

Aplicarea şi ajustarea apărătorii pentru disc*

Aplicarea mânerului lateral 7 3 Asamblarea discului central redus*

Asamblarea discului de tăiere și a discului diamantat*

Utilizarea întrerupătorului 1

Comutarea modurilor de operare*

Reglarea numărului de rotaţii*

Unghi de şlefuire şi metodă de şlefuire *

Indicator încărcare acumulator (Produs)*

Indicator încărcare acumulator (Acumulator)

Încărcarea unui dispozitiv USB de la o priză electrică 18-a 6 Încărcarea unui dispozitiv USB şi a unui acumulator de la o priză electrică 18-b 6 Cum să reîncărcaţi dispozitivul USB 19 6 Când dispozitivul USB este complet încărcat

Selectarea accesoriilor ― 276 *1 Ataşarea şi îndepărtarea clemei apărătorii Trageţi de urechi în timp ce scoateţi clema apărătorii. Când atașaţi clema apărătorii, asiguraţi-vă că urechile acesteia (2 locuri) sunt prinse pe janta apărătorii discului. *2 Aplicarea şi reglarea apărătorii pentru disc Apărătoarea de disc poate fi reglată la un unghi optim pentru lucru. Înainte de utilizare, fi xaţi apărătoarea de disc pe poziţie, acolo unde orifi ciul acesteia este aliniat cu proeminenţa manetei. *3 vândut separat *4 AVERTISMENT Înainte de utilizare, asiguraţi-vă că aţi strâns piuliţa pentru disc cu cheia inclusă. Nerespectarea avertismentului de a strânge piuliţa pentru disc poate duce la slăbirea acesteia atunci când frâna este activat ă în timpul unei opriri. NOTĂ Șaiba pentru disc este destinată în mod specifi c pentru acest produs. A nu se utiliza pentru oricare alt produs. *5 Despre modul modifi care funcţie Cu modul automat, puteţi reduce zgomotul si vibraţiile, reducând numărul maxim de turaţii într-o stare fără încărcătură. În modul automat, numărul de turaţii va crește daca încărcătura devine mai mare in timpul funcţionarii. Pe de altă parte, numărul de turaţii va scade daca încărcătura scade in timpul funcţionarii. NOTĂ ○ Pentru a activa schimbarea modurilor, împingeţi comutatorul o dată după instalarea acumulatorului. ○ Modul setat rămâne setat chiar dacă alimentarea este oprită. ○ Nu aplicaţi şoc puternic asupra panoului de comandă şi nu îl deterioraţi. Aceasta poate duce la o problemă.

<G1813DVE, G1813DVF>

Apăsarea comutatorului de mod automat va schimba modul de operare înainte și înapoi între Modul automat și Modul de transmisie. Cu Modul transmisie, numărul de turaţii al polizorului poate fi setat la unul dintre cele șase niveluri folosind forma. Când operaţi in modul transmisie, numărul setat de turaţii va fi menţinut indiferent de schimbările produse la încărcătură. Setaţi modul și apelaţi în funcţie de lucru și aplicaţie. (Tabelul 3) 00BookG1812DEEU.indb21200BookG1812DEEU.indb212 2022/11/2814:51:592022/11/2814:51:59213 Română Tabelul 3 Stare Numărul de revoluţii (min-

Ascuţire oţel inoxidabil Îndepărtarea vopselii sau a ruginii Ascuţire, șlefuire

Ascuţire dură, tăiere

Lumină de lucru, stare intermediară H automat

Ascuţire, tăiere L automat: Fără încărcătură H automat: În timpul operării <G1812DE, G1813DE, G1813DF> Apăsarea comutatorului de mod automat va schimba modul de operare înainte și înapoi între Modul automat și Modul viteză maximă. În modul viteză maximă, numărul de rotaţii este controlat astfel încât să rămână întotdeauna constant. Setaţi modul în funcţie de aplicaţia de lucru. *6 Unghi de șlefuire şi metodă de șlefuire Apăsaţi în jos maşina în mod uniform pe suprafaţă şi deplasaţi înainte şi înapoi astfel încât suprafaţa piesei de prelucrat să nu devină prea fi erbinte. Șlefuire brută: poziţionaţi mașina la un unghi de 15°–30° pentru cele mai bune rezultate de lucru. Când piatra de şlefuire este nouă, colţul acesteia se poate adânci în material când este împinsă înainte, aşa că trageţi înapoi în timpul utilizării. (Fig. 13-a) Odată ce marginea discului este uzată, piesa de prelucrat poate fi șlefuită în ambele direcţii. (Fig. 13-b) *7 Lucrări de tăiere Lucraţi întotdeauna contra direcţiei în care funcţionează discul. În caz contrar, există pericolul ca mașina să reculeze de la tăietura ieșită de sub control. Ghidaţi maşina uniform la o viteză adecvată pentru materialul care este procesat. Nu înclinaţi, nu aplicaţi forţă excesivă și nu balansaţi dintr-o parte în cealaltă. *8 Indicator încărcare acumulator (Produs) Când utilizaţi un acumulator cu un indicator de încărcare a acumulatorului, consultaţi indicatorul luminos de pe acumulator pentru a a fl a care este nivelul de încărcare al acumulatorului.

ÎNTREŢINERE ŞI VERIFICARE

AVERTISMENT Asiguraţi-vă că aţi oprit comutatorul și aţi îndepărtat acumulatorul înainte de întreţinere și inspecţie.

1. Inspectarea discului central redus

Asiguraţi-vă că roata centrală redusă nu prezintă crăpături şi defecte ale suprafeţei.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Curăţarea și inspectarea fi ltrului (Fig. 17)

AVERTISMENT Purtaţi ochelari de protecţie şi o mască împotriva prafului atunci când curăţaţi fi ltrul cu un pistol cu aer comprimat. Nerespectarea acestui lucru poate duce la inhalarea de sau expunerea ochilor la reziduuri sau praf. După utilizare, eliminaţi orice urmă de resturi sau praf care au aderat pe fi ltru utilizând o perie moale. Verifi caţi fi ltrul periodic pentru a vă asigura că nu este zgâriat, ciobit sau fi surat. Înlocuiţi cu un fi ltru nou în cazul în care fi ltrul este deteriorat în vreun fel. NOTĂ ○ Dacă sita este înfundată și resturile sau praful nu pot fi îndepărtate, detașaţi fi ltrul și curăţaţi-l cu un pistol cu aer etc. ○ După curăţare, asiguraţi-vă că aţi atașat bine fi ltrul.

4. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să nu o udaţi cu ulei sau apă

NOTĂ Pentru a îndepărta resturile şi praful, acţionaţi periodic motorul fără sarcină.

5. Inspectarea bornelor (sculă și acumulator)

Verifi caţi pentru a vă asigura că șpanul şi praful nu au fost colectate pe borne. Ocazional verifi caţi înainte, în timpul și după operare. PRECAUŢIE Îndepărtaţi orice șpan sau praf care s-ar fi putut colecta pe borne. Nerespectarea acestei indicaţii ar putea avea ca rezultat defectarea sculei.

6. Curăţarea exteriorului

Dacă mașina de înșurubat și găurit cu impact s-a murdărit, ștergeţi-o cu o cârpă moale sau cu o cârpă umezită cu apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică și acumulatorul într-un loc în care temperatura este sub 40°C şi nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbaţi acumulatorii. 00BookG1812DEEU.indb21300BookG1812DEEU.indb213 2022/11/2814:51:592022/11/2814:51:59214 Română PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 96 dB (A) Nivelul măsurat al presiunii sonore ponderate A: 85 dB (A) Incertitudine K: 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Placă de oţel pentru şlefuire: Valoare emisie vibraţii
