MANUAL DE UTILIZARE BD 4335 C Classic Ep Kärcher

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiunil original, respectați instrucțiunile cuprin-se în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii pose-sori.

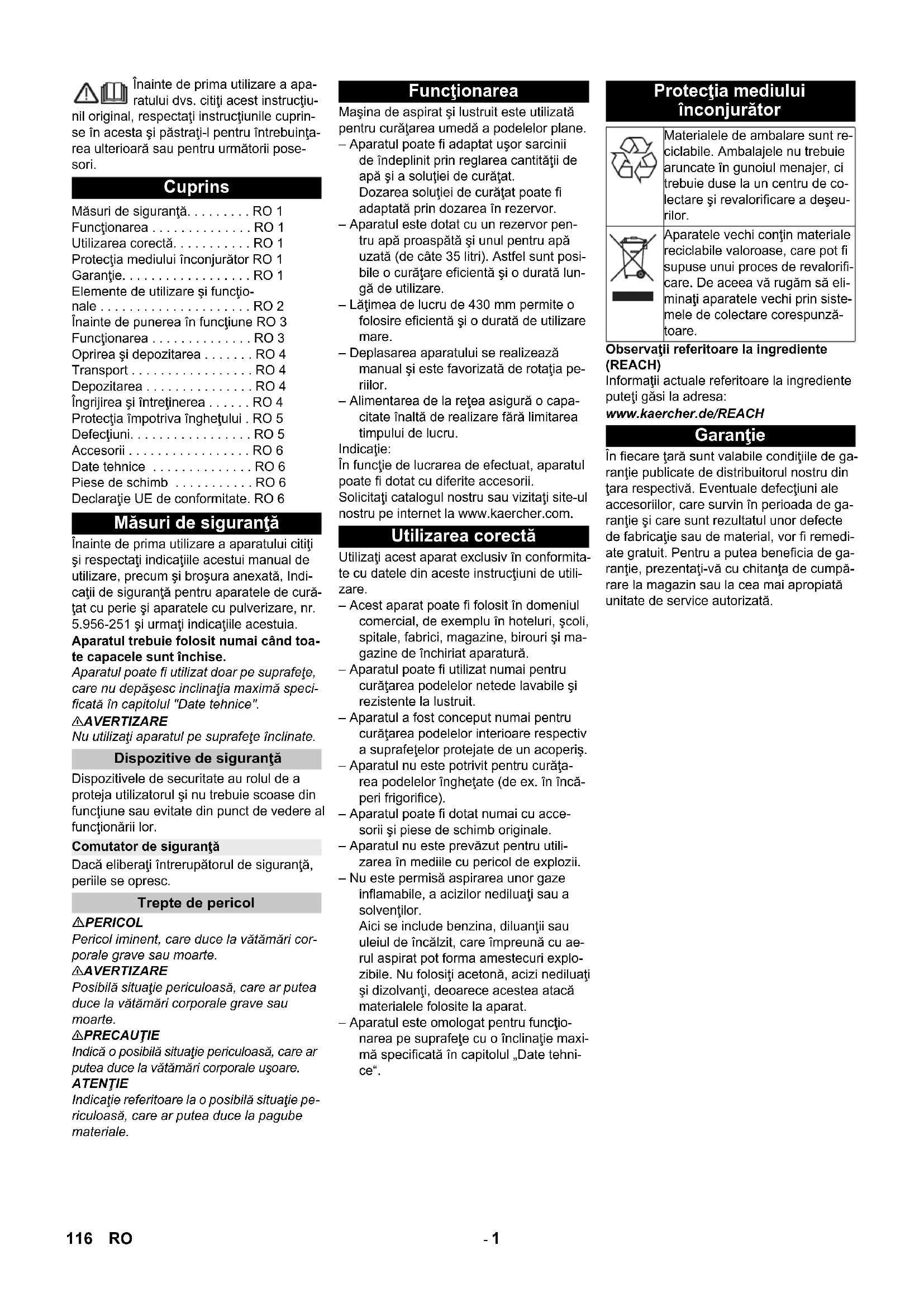

Cuprins

Măsuri de siguranță.	RO 1
Functionarea	RO 1
Utilizarea corectă.	RO 1
Protectția mediului înconjurător	RO 1
Garantie.	RO 1
Elemente de utilizare și funcțio-nale	RO 2
Înainte de punerea în funcțiune	RO 3
Functionarea	RO 3
Oprirea și depozitarea	RO 4
Transport	RO 4
Depozitarea	RO 4
Îngrijirea și întreținerea	RO 4
Protectția împotriva înghetului	RO 5
Defecțiuni.	RO 5
Accesorii	RO 6
Date tehnice	RO 6
Piese de schimb	RO 6
Declaratie UE de conformitate.	RO 6

Măsuri de siguranță

Înainte de prima utilizare a aparatului citiți și respectați indicațiile acestui manual de utilizare, precum și broșura anexată, Indicații de siguranță pentru aparatele de curățat cu perie și aparatele cu pulverizare, nr. 5.956-251 și urmați indicațiile acestuia.

Aparatul trebuie folosit numai când toate capacele sunt închise.

Aparatul poate fi utilizat doar pe suprafețe, care nu depășesc inclinația maximă speci- ficată în capitolul "Date tehnice".

⚠AVERTIZARE

Nu utilizati aparatul pe suprafețe înclinate.

Dispositive de siguranță

Dispozitivele de securitate au rolul de a proteja utilizatorul și nu trebuie scoase din funcțiune sau evitate din punct de vedere al funcționării lor.

Comutator de siguranță

Dacă eliberați întrerupătorul de siguranță, periile se opresc.

Trepte de pericol

△PERICOL

Pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

Posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Functionarea

Maşina de aspirat și lustruit este utilizată pentru curățarea umedă a podelelor plane.

– Aparatul poate fi adaptat uşor sarcinii de îndeplinit prin reglarea cantității de apă și a soluției de curățat. Dozarea soluției de curățat poate fi adaptată prin dozarea în rezervor.

• Aparatul este dotat cu un rezervor pentru apă proaspătă și unul pentru apă uzată (de câte 35 litri). Astfel sunt posibile o curățare eficientă și o durată lungă de utilizare.
  – Lățimea de lucru de 430 mm permite o folosire eficientă și o durată de utilizare mare.
  – Deplasarea aparatului se realizează manual și este favorizată de rotația periilor.
• Alimentarea de la rețea asigură o capacitate înaltă de realizare fără limitarea timpului de lucru.

Indicatie:

În funcție de lucrarea de efectuat, aparatul poate fi dotat cu diferite accesorii.

Solicitați catalogul nostru sau vizitați site-ul nostru pe internet la www.kaercher.com.

Utilizarea corectă

Utilizați acest aparat exclusiv în conformitate cu datele din aceste instrucțiuni de utilizare.

– Acest aparat poate fi folosit în domeniul comercial, de exemplu în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriat aparatură.
– Aparatul poate fi utilizat numai pentru curățarea podelelor netede lavabile și rezistente la lustruit.
- Aparatul a fost conceput numai pentru curățarea podelelor interioare respectiv a suprafetelor protejate de un acoperiş.
– Aparatul nu este potrivit pentru curățarea podelelor înghețate (de ex. în încăperi frigorifice).
– Aparatul poate fi dotat numai cu accesorii și piese de schimb originale.
– Aparatul nu este prevăzut pentru utilizarea în mediile cu pericol de explozii.
- Nu este permisă aspirarea unor gaze inflamabile, a acizilor nediluați sau a solventilor.

Aici se include benzina, diluanții sau uleiul de încălzit, care împreună cu aerul aspirat pot forma amestecuri explozibile. Nu folosiți acetonă, acizi nediluați și dizolvanti, deoarece acestea atacă materialele folosite la aparat.

- Aparatul este omologat pentru funcțio-narea pe suprafețe cu o înclinație maxi-mă specificată în capitolul „Date tehnice“.

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. De aceea vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Observații referitoare la ingrediente (REACH)

Informații actuale referitoare la ingrediente puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale accesorilor, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Elemente de utilizare și funcționale

1 Filtru de trecere
2 Comutator de siguranță
3 Furtun de evacuare apă uzată cu dispo- zitiv de dozare
4 Şină de suport pentru Homebase
5 Plutitorul
6 Rezervor de apă curată
7 Capac rezervor de apă curată
8 Locaș pentru apucare
9 Cap de curățare
10 Perie disc
11 Orificiu de umplere pentru rezervorul de apă curată
12 Suport schimbare perii
13 Rezervor pentru apă uzată
14 Indicator pentru nivelul de apă curată
15 Mâner rotativ pentru înclinarea tijei de aspiratie
16 Reglarea înălțimii tijei de aspirație *
17 Piulițe fluture pentru fixarea tijei de aspiratie

18 Tija de aspiratie *
19 Furtun de aspirare
20 Buton de reglare a cantității de apă
21 Cablu de rețea cu ștecher
22 Manetă pentru coborârea tijei de aspiratie
23 Panou de comandă
24 Bară de manevrare
25 Suprafață de depozitare pentru set de curățare „Homebase Box“
26 Capac pentru rezervorul de apă uzată

* nu sunt incluse în livrare

Cod de culori

• Elementele de comandă pentru procesul de curățare sunt de culoare galbenă.
  – Elementele de comandă pentru întreținere și service sunt de culoare gri deschis.

Panou de comandă

1 OFF

Aparatul este oprit.

2 Mod normal

Curățare umedă a podelei și aspirarea apei uzate.

3 Mod intensiv

Curățare umedă a podelelor și lăsarea soluției de curățat să acționeze.

4 Mod de aspiratie

Aspirarea murdăriei.

5 Comutatorul pentru selectarea progra- mului

6 Lampă de control alimentare cu tensiune Se aprinde când ștecherul este în priză și aparatul este alimentat cu curent.

Simboluri pe aparat

	Ştecher
	Punct de ancorare
	Suport pentru mop **
	Nivel de umplere rezervor de apă proaspătă
	Suport schimbare perii
	Manetă pentru coborârea tijei de aspiratie
	Orificiu de evacuare rezervor de apă curată
	Furtun de evacuare pentru apa uzată

** optional

Înainte de punerea în functiune

Descărcarea

→ 2 persoane trebuie să ridice aparatul de pe palet și să-I așeze pe podea.

Montarea tijei de aspiratie

→ Pozitionați tija de aspiratie în suportul special în așa fel încât tabla profilată să acopere suportul special.
→ Strângeti piulițele fluture.

→ Montați furtunul de aspiratie.

Functionarea

△PERICOL

Pericol de accidentare! În caz de pericol eliberați întrerupătorul de siguranță/maneta de deplasare.

Umplerea substanțelor tehnologice

Apă curată

→ Deschideți închizătoarea rezervorului de apă curată.
→ Adăugați apă curată (maxim 60 °C) până la muchia inferioară a ștuțului de umplere.
→ Închideți închizătoarea rezervorului de apă curată.

Detergent

△AVERTIZARE

Pericol de deteriorare. Utilizați numai agenții de curățare recomandați. Pentru alți agenți de curățare utilizatorul își asumă în-tregul risc din punct de vedere al siguranței în utilizare și al pericolului de accidente. Utilizați numai agenți de curățare fără solventi, acid clorhidric și acid fluorhidric. Tineți cont de indicațiile de siguranță de pe soluțiile de curățat.

Indicatie:

Nu utilizati agenți de curățare cu spumare abundentă.

Agent de curățare recomandat:

Utilizare Detergent
Curățarea de întreținere a podelelor lavabile	RM 746RM 780
Curățarea de întreținere a suprafețelor lucioase (de ex. granit)	RM 755 es
Curățarea de întreținere și curățarea profundă a podelelor industriale	RM 69 ASF
Curățarea de întreținere și curățarea profundă a podelelor din piatră fină	RM 753
Curățarea de întreținere a podelelor în domeniul sanitar	RM 751
Curățarea și dezinfectarea podelelor în domeniul sanitar	RM 732
Exfolierea tuturor podelelor rezistente la alcali (de ex. PVC)	RM 752
Exfolierea podelelor cu linoleum	RM 754

→ Adăugați soluția de curățat în rezervorul pentru apă proaspătă.

Indicatie:

Dacă rezervorul de apă proaspătă este goală, capul de curățare funcționează mai departe fără aport de lichid.

Reglarea cantității de apă

→ Reglați cantitatea de apă de la butonul de reglare, în funcție de gradul de mur-dărie al podelei.

Indicatie:

Efectuați câteva încercări de curățare cu o cantitate mică de apă. Creșteți treptat cantitatea de apă, până când obțineți rezultatul dorit.

Reglarea tijei de aspiratie

Pozitia înclinată

Pentru îmbunătățirea rezultatului aspirării de pe suprafețele podelelor, poziția tijei de aspirație poate fi modificată cu până la 5°.

→ Slăbiti şurubul-fluture.
→ Rotiti tija de aspiratie.

În cazul unui rezultat nesatisfăcător al aspirării, înclinăția tijei drepte de aspirație poate fi modificată.

→ Reglați mânerul rotativ pentru încinarea tijei de aspiratie

Înălțime

Cu ajutorul regulatorului de înălțime puteți regla înclinarea lamelor de aspirație în contact cu podeaua.

→ Reglați mânerele rotative ale regulatorului de presiune, până când se atinge cel mai bun rezultat de aspirare.

Curățarea

ATENTIE

Pericol de deteriorare a suprafetei podelei. Nu utilizati aparatul pe loc.

→ Agățați capătul cablului prelungitor în formă de inel pe cârligul pentru elibera-rea tensiunii.
→ Conectați ștecherul aparatului la cablul prelungitor.
→ Introduceți stecherul cablului prelungitor în priză.
→ Rotiți comutatorul de programare pe programul de curățare dorit.
→ Actionați comutatorul de siguranță.

Coborârea tijei de aspiratie

→ Trageți în afară maneta și împingeți-o în jos, tija de aspiratie va fi coborâtă.

Indicatie:

– Pentru curățarea gresiei reglați tija de aspirare dreaptă în așa fel încât curățarea să nu se facă în unghi drept față de rosturi.
– Pentru a îmbunătăți rezultatele aspirării, se poate regla poziția oblică și înclinarea tijei de aspirare (vezi „Reglarea tijei de aspirare”).
– Dacă rezervorul de apă uzată este plin, plutitorul închide orificiul de aspirare și turbina de aspirare funcționează la o turație crescută. În acest caz întrerupeți aspirarea și deplasați aparatul la locul unde puteți goli rezervorul de apă uzată.

Oprirea și depozitarea

→ Rotiți butonul de selecție a programului în poziția de aspirare.
→ Deplasați aparatul puțin înainte și aspirați cantitatea de apă rămasă.
→ Ridicati tija de aspiratie.
→ Rotiți butonul de selecție a programului în poziția OFF.
→ Trageți fișa din priză.

Golirea apei uzate

⚠AVERTIZARE

Acordati atenție reglementărilor locale privind apele uzate.

→ Scoateți din suport furtunul de evacua-re și goliți într-un recipient de colectare corespunzător.

→ Apăsați sau îndoți dispozitivul de dozare.
→ Deschideti capacul dispozitivului de do- zare.
→ Descărcați apa uzată - reglați cantitatea de apă prin apăsare sau îndoire.
→ Spălați rezervorul pentru apă uzată cu apă curată.

Golirea apei curate

→ Deşurubați închizătoarea rezervorului de apă curată.

Transport

△PERICOL

Pericol de accidentare! La încărcare și descărcare, aparatul poate fi folosit numai pe suprafete cu o încînație maximă (vezi la „Date tehnice“). Deplasați aparatul încet.

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport tîneți cont de greutatea aparatului.

→ Apăsați în jos aparatul de la mânerul de deplasare și împingeți aparatul.

→ În cazul transportării în vehicule asigu-rați aparatul contra derapării și răstur-nării conform normelor în vigoare.

Depozitarea

△PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

Aparatul poate fi depozitat doar în spațiile interioare.

Îngrijirea și întreținerea

△PERICOL

Pericol de accidentare! Înainte de orice lu-crare la aparat rotiți butonul de selectare a programului în poziția „OFF“ și scoateți aparatul din priză.

→ Goliți și aruncați apa uzată și restul de apă curată.

Planul de întreținere

După fiecare utilizare

ATENTIE

Pericol de deteriorare. Nu stropiți aparatul cu apă și nu utilizați agenti de curățare agresivi.

→ Goliți apa uzată.
→ Spălați rezervorul pentru apă uzată cu apă curată.
→ Curățați aparatul la exterior cu o cârpă umedă îmbibată cu soluție de curățare ușoară.
→ Verificați filtrul de trecere, în caz că este necesar curățați-l.
→ Curățați lamele de aspirare și lamele de ștergere, verificați uzura și în caz că este necesar înlocuți-le.
→ Verificați uzura periei, înlocuiti-o, dacă este necesar (vezi "Lucrările de întreți-nere").

Lunar

→ Curățați și verificați etanșeitatea garnituri- lor între rezervorul de apă uzată și capac, în caz că este necesar înlocuți-le.
→ Curățați sita.

Anual

→ Realizați inspecția recomandată prin intermediul service-ului autorizat.

Lucrări de întreținere

Curățarea sitei

→ Deschideti capacul.
→ Rotiți capacul în sensul acelor de ceasornic și scoateți-I.
→ Scoateți și curățați sita aflată dedesubt.
→ Aşezati sita.
→ Puneti capacul și blocati-I prin rotire în sens invers acelor de ceasornic
→ Închideti capacul.

Înlocuirea sau întoarcerea lamelor de aspirare

1 Semn de uzură
2 Lamă de aspirare

Lamele de aspiratie trebuie schimbate sau întoarse, dacă acestea s-au uzat până la semnul de uzură.

→ Îndepărtați tija de aspiratie.
→ Deşurubarea mânerelor stea.

→ Îndepărtați piesele din material plastic.
→ Îndepărtați lamele de aspiratie.
→ Introduceti lamele de aspiratie noi sau întoarse.
→ Montați piesele din material plastic.
→ Înşurubați mânerele stea și strângeti-le.

Înlocuirea periei disc

→ Apăsați în jos aparatul de la mânerul de deplasare și capul de curățare se ridică.
→ Apăsați în jos pedala pentru înlocuirea periei, dincolo de punctul de rezistență.

→ Trageți aparatul în spate, ca peria disc să fie accesibilă.
→ Asezați noua perie disc în fața aparatului pe podea.
→ Deplasați aparatul cu capul de curățare ridicat peste peria disc și coborăți capul de curățare.

Peria se fixează în sistemul de actionare.

Scoateți rezervorul de apă uzată

→ Goliți apa uzată.

→ Ridicați rezervorul de apă uzată și puneti-l într-o parte.

Contractul de întreținere

Pentru asigurarea disponibilității în serviciu a aparatului pot fi încheiate cu birourile locale de vânzare a produselor Kärcher contracte de întreținere.

Protectia împotriva înghețului

În caz de pericol de înghet:

→ Goliți rezervoarele pentru apă uzată și curată.
→ Depozitați aparatul în spații ferite de înghet.

Defectiuni

△PERICOL

Pericol de accidentare! Înainte de orice lucrare la aparat rotiți butonul de selectare a programului în poziția „OFF“ și scoateți aparatul din priză.

→ Goliți și aruncați apa uzată și restul de apă curată.

Deranjament Remediere

Aparatul nu pornește Reglați selectorul de programe la programul dorit.
Cantitate de apă insuficiență	Verificați nivelul apei curate, în caz că este necesar umpleți rezervorul.
	Măriți cantitatea de apă la butonul de reglare a cantității de apă.
	Curățați sita.
Putere de aspiratie insuficiență	Curățați și verificați etanșeitatea garniturilor între rezervorul de apă uzată și capac, în caz că este necesar înlocuiti-le.
	Verificați starea garniturilor între rezervorul de apă uzată și de apă curată în privința defecțiunilor și înlocuiti-le dacă este necesar înlocuiti-le.
	Rezervorul de apă uzată este plin, opriți aparatul și goliți rezervorul de apă uzată
	Curățați filtrul de reținere.
	Curățați lamele de aspiratie de pe tija de aspiratie, în caz că este necesar înlocuiti-le.
	Verificați dacă este închis capacul furtunului de evacuare a apei uzate.
	Verificați reglajul tijei de aspiratie.
	Verificați dacă furtunul de aspirare este înfundat, dacă este nevoie curățați-l.
	Verificați dacă furtunul de aspirare este etanș, în caz că este necesar înlocuiti-l.
Rezultat nesatisfăcător după curățare	Verificați uzura periei, înlocuiti-l dacă este necesar.
Turbina aspiratoare este deformată	Curățați plutitorul.
Peria nu se rotește	Verificați existența corpurilor străine care blochează periile, în caz că este necesar îndepăratați corpurile străine.
	Eliberați întrerupătorul de siguranță. așteptați puțin.
	Acționați comutatorul de siguranță.
Vibrații în timpul curăță-rii	Eventual utilizati perii mai moi.
În cazul defecțiunilor care nu pot fi îndepărtate cu ajutorul acestui tabel, anunțați serviciul pentru clienti.

Accesorii

Denumire Nr. piesă Descriere
Perie disc, roșie (medie, standard) 4.905-022.0 Pentru util	zare la toate lucrările de curățare uzuale.
Perie disc, natur (moale) 4.905-023.0 Din fibre naturale pentru curățare și lustruire.
Perie disc, neagră (dură) 4.905-025.0 Pentru murdării persistente și curățare de bază. Doar pentru podele nesensibile.
Sistem de acționare al discului 4.762-533.0 Pentru curățare cu discuri. Cu cuplaj rapid și Centerlock.
Disc de curățare, alb 6.369-469.0 Pentru lustruirea podelelor.
Disc de curățat, roșu (moale mediu) 6.369-470.0 Pentru curățarea și îngrijirea tuturor tipuri de podele.
Disc verde (moale mediu) 6.369-472.0 Pentru curățarea murdăriilor persistente și curățare de bază.
Disc negru (dur) 6.369-473.0 Pentru curățarea murdăriilor foarte persistente și curățare de bază.
Disc bej (cu păr natural) 6.371-081.0 Pentru lustruirea și împrospătarea podelelor dure și elastice.
Tijă de aspirare, 850 mm, dreaptă 4.777-401.0
Tijă de aspirare, 850 mm, curbată	4.777-411.0
Set Homebase Box	4.035-406.0
Suport pentru mop	9.753-023.0

Date tehnice

Putere
Tensiunea nominală	V	230
Frecvența	Hz	50
Putere absorbită medie	W	1400
Putere nominală turbină aspiratoare	W	550
Putere nominală motor perii	W	850
Aspirare
Capacitate de aspiratie, cantitate de aer (max.)	l/s	20
Puterea de aspiratie, subpresiune (max.)	kPa (mbar)	12,0 (120)
Perii de curățat
Turația periei	1/min	235
Diametru perie	mm	430
Dimensiuni și masa
Capacitatea teoretică de suprafață	m^2/h	1800
Înclinație max. zonă de lu-cru	%	2
Volumul rezervoarelor de apă curată / apă uzată	I	35/35
Temperatura maximă a apei	°C	60
Temperatura ambiantă	°C	5...40
Greutate în stare goală (greutate de transport)	kg	56
Greutate totală (în stare de funcționare)	kg	91
Valori determinate conform EN 60335-2-72
Valoare totală oscilații	m/s^2	<1,3
Nesiguranță K	m/s^2	0,2
Nivel de zgomot L_pA	dB(A)	70
Nesiguranță K_pA	dB(A)	2
Nivelul puterii energiei L_wA + nesiguranță K_wA	dB(A)	86
Motivul excepției conform Regulamentului (UE) 2019/1781 anexa I sectiunea 2 punc-tul (12): j)

Piese de schimb

• Vor fi utilizate numai accesorii și piese de schimb agreate de către producător. Accesoriiile originale și piesele de schimb originale constituie o garanție a faptului că utilajul va putea fi exploatat în condiții de siguranță și fără defectiuni.
• O selectie a pieselor de schimb utilizate cel mai de se găsește la sfârșitul instrucțiunilor de utilizare.
  – Informații suplimentare despre piesele de schimb găsiți la www.kaercher.com, în sectiunea Service.

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat pentru curățat podele

Tip: 1.127-xxx

1.515-xxx

Norme de aplicare naționale:

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG
