MANUAL DE UTILIZARE Titanium 230 ACDC FV GYS

Acest manual de utiliser al interfêtei (IHM) face parte din ansamblu complete de documento. Un manual de utiliser general este furnizat impreună cu acest produs. Citișși respectați instrucțiunile din manualul general de utiliser, în special informaticiile cu privire la securitate!

Utilizarea Şiexploatarea exclusiva a următoarelor produse

TITANIUM

Versiune software

Acest manual descrie versiunea softului: 1.86

Versiune softului interfeetei este afisata in cadrul meniului principal : Sistem / Informatii / MMI

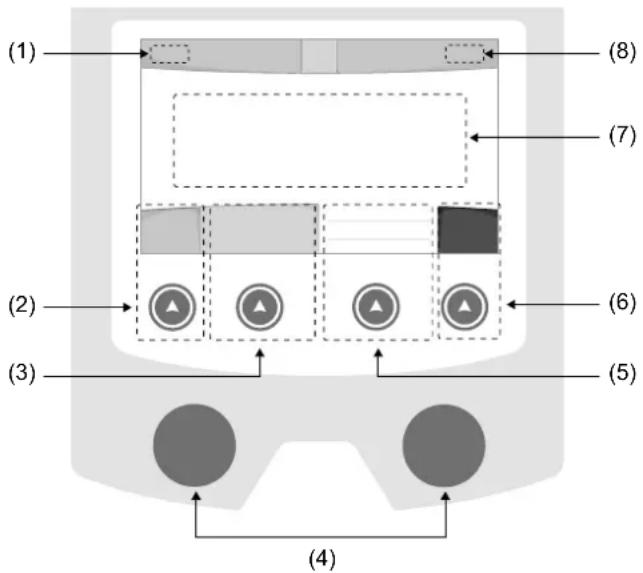

Comenzile generatorului

Ecranul principal contine toate informaile necessities pour a incepe procesul de sudare inaintea, in timpul si dupa proce du sudare (interfata se poate ajusta cu uurinta in functie de procesul selectat).

(1) Nume utilizator / trasabilitate
(2) Buton nr. 1: Meniu principal sau Intoarcere la meniul anterior
(3) Buton nr. 2: Parametri proceedsului in curs
(4) Rotita de navigare
(5) Buton nr. 3: Reglaje
(6) Buton nr. 4: JOB sau Validare
(7) Reglaj in curs
(8) Māsurarea curentului sī a energetie

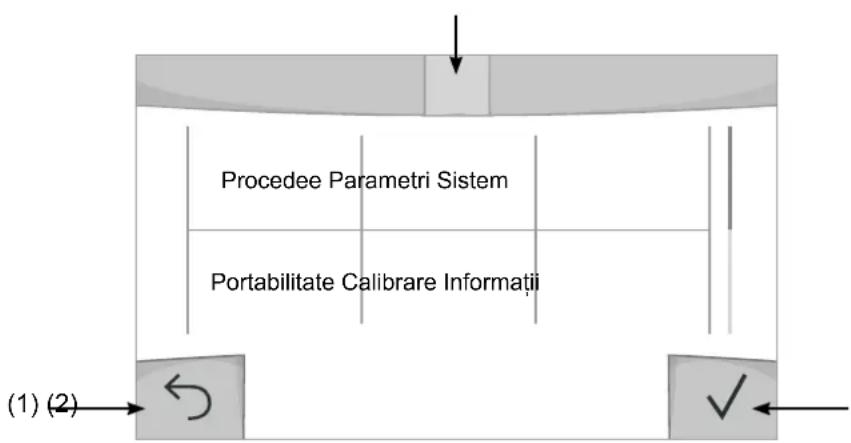

Meniu principal

Ecranul Meniului principal se afisează la prima demarare la postului.

Navigarea intre diferitele blocuri se face cu ajutorul rotitel si al tastelor

(3)

(1) Inpoi
(2)Validare
(3) Pictograma blocului in curs

Procedee

Accesul la anumite procedee de sudare depind de aparat :

TIG (GTAW)

Sudare cu arc si electrod non-fuzibil, sub protectie gazoasa

MMA(SMAW)

Sudare cu arc si electrod invelit

Parametri (utilizator)

Mod de afisare

• Uşor: afişi functionalitiesitate redusă (fara acces la ciclul de sudare).
• Expert : afisaj complet, permite ajustarea duratei si timului diferitelor faze ale cilului de sudare.
• Avansat: afisaj integral, permite ajustarea in totalitate a parametrilor cilului de sudare.

Limbă

Alegerea limbii interfetei (Franceza, Englezza, Germana etc).

Unităti de măsură

Alegerea afisajului sistemului de unita: International (SI) Sau Imperial (USA).

Luminozitate

Ajustati luminozitatea ecranului interfetei (reglaj de la 1 (intunecat) la 10 (foarte luminos)).

Cod utilizator

Personalizarea codului de acces al utilizatorului pentru a bloca sesiunea (Din fabrica 0000).

Toleranta de reglaj a curentului :

OFF: reglaj liber, fãrã limitã de reglare a curentului.
± 0A :farra toleranta, fixarea curentului.
± 1A>± 50A : interval de reglare pentru care utiliserul poate varia intensitatea curentului.

Sistem

Nume aparat

Informatii despree numele dispositivului si posibilitatea de a-l personaliza prin apasarea pe de pe interfata.

Ceas

Reglaj oră, datași format (AM/PM).

Unitate de răcire

• OFF: unitatea de răcire estedezactivata
• ON: unitatea e răcire este activă in permanentă.
• AUTO : gestionarea automata (activare in momentul sudarii si dezactivare 10 minute dupa finalizarea procesului)

CURATARE functie dedica procesului de epurare a systemului de racire sau completarii cu lichid, tamp in care proteciile suntdezactivate (consulta) manualul cu privire la systemul de racire pentru a va purifica postul in siguranta).

Validate

Validarea echipamentelor de sudură implică verificarea performantelor produsului in rapport cu setările acestuia. Cazul de calibrare CALIWELD (optiune, ref. 060456) este Utilizat pentru a emite un rapport de validareși pentru a verifica valorile de sudare.

Apasati butonul nr. 3 ( /pentru a indica ultima data de validare a produsului.

De asemenea, puteti specifica perioada de valabilitate in luni. Cand expelled urmatoarea data de validare, pe ecran apare un mesaj care va solicita sa revalidati produsul.

Informati

Date de configurare pentru componentele de system ale produsului :

• Model
• Numarul de série
• Numele disposizitivului
• Versiunea de software

Apasati butonul nr. 3 :

Exportati configuraia masinii pe o cheie USB (nu este furnizata)

Productivitate

Date de utiliser a produsului :

• Timp de aprindere
• Timp de sudare
  -etc.

Resetare

Reinitierea parametrilor postului :
- Partial: valoarea implicita a procesului de sudare in curs.
- Total : toate datele de configurare ale dispositivului vor fi-resetate la setarile din fabrica.

Blocarea

Posibilitatea blocari ecranului permite securizarea procesului de lucru tocmai pentru a evita modificarile involuntare sau accidente. Fereastragrelajelor in cursramaneajustabla cu tolerantele selectate in meniul Parametri (vezi pagina antiooara).

Toate celealte functii sunt inaccsibile.

Pentru a debloca interfata, apasati butonul nr. 1 si introduci codul de utilizator din 4 cife (in mod implicit, 0000).

Utilizatori

Modul utilizator permite partajarea postului cu mai multi utilizatori. La prima punere in functiune, postul se afla in mod Admin. Administratrorul poate crea mai multi utilizatori. Fiecare utilizator are propria sa configuratie (mod, reglaj, procedeu, JOB-uri...) iar aceasta nu poate fi modificata de catre un alt utilizator. Fiecare utilizator are nevoie de un cod personal alcatuit din 4 cifre pentru a se putea conecta la generator.

• Administratorul are acces la intregul meniu principal.
• Utilizatorul are acces la o interfata simplificata. Acesta nu poate sterge (Trasabilitate, JOB-uri, Profiluri utilizator etc.)

Interfata de configurar a utiliseroril (rezervata administratorului).

In partea stangă a ecranului sunt enumeratiutilizatori. Administratorul are posibilitatea de a tria utilizatori după nume saudupă data prin simples apâsare a butonului nr. 2. O apâsare lunga pe acest buton permite stergerea unua sua mai multorutilizatori activi (contul Admin nu poate fi ster).

Partea dreaptá a ecranului permite afisarea detaliilor tuturor utilizatorilor creaţi anterior impreună cu următoare informaticile : Avatar, Nume, Nr. echipăși Tolerantă (%)

Crearea unui profil de utiliser

Apasati butonul nr. 3 pentru a crea un utilizator.

• Utilizator : Personaliziati numele utilizatorului apasänd butonul nr. 3
• Avatar : Alegeţi culoarea avatarului aferent utilizatorului
  -Echipa:Atribuiti un numar echipei (max 10)
  Cod utilizator : codul personal de acces (in mod implicit 0000)
• Toleranta de reglare a curentului I :

OFF:reglaj liber,faralimitadereglareacurrentului.
±0.0A:fara toleranţă, fixarea curentului (nerecomandata)
± 0.A > ± 50A : interval de reglare pentru care utiliserul poate varia intensitatea curentului.

Pentru utilizatorul „Admin", modificarea numelui.si a avatarului nu sunt posibile.

Modificarea unui profil utilizator

Selecta tutilizatorul din partea stang a ecranului si apasa tbutonul nr.4.

Alegetti utilizatoriii

Dacă unul utilizator(sau mai multi) a fost creat, blocul utilizator afisează toti utilizatori postului.

Selectați utiliser Dorit și apăsati pentru a confirmă. Un cod de deblocare este besoin.

Funcia "Inchide" permite blocarea postului pe un anumit cont de utiliser, la alegere, nicio alta setare nefind accesibila. Acest afisaj este identici si cand postul este pornit (comutatorul OFF -> ON).

Afisareautilizatorului

In partea stangă superioară a ecranului, avatarul Şi numele utiliseruluiui activ se afisează.

Parola

Fiecare profil de utiliser este protejat de un cod personal format din 4 cifre. In absenta unei personalizari, incest cod in mod implicit este 0000. Dupa 3 incercari eronate a codului personal, interfata este blocata si cere un cod de deblocare. Acest cod, compus din 6 cifre ce nu poate fi modificat, est : 314159.

Trasabilitate

Această interfata de gestionare a sudarii permite trasarea/inregistrarea tuturor etapelor referitoare la operatiile de sudura, din cordon in cordon, in timul fabricarii industriale. Această abordare calitativa asigură calitatea sudarii post-producție permietand analiza, evaluarea, raportareași documentarea parametrilor de sudare inregistrati. Această functie permite colectarea precisași rapidă, precumși salvarea datelor solicitate in cadrul normei EN ISO 3834. Recuperarea acestor date este posibla原則 exportul cu ajutorul unui stick USB.

1- Start - Creare trasabilitate

• Personalizati numele locului de lucru apasand butonul nr.3.
• Interval de esantionare :
• Hold: Fára inregistrare a valoror Cument/Tensiune (media per cordon) in timpul sudári.
• 250 ms, 500 ms, etc.: Inregistrarea valorilor Cument/Tensiune (medie per cordon) la ficare „X" milisecunde sau secunde in timpul sudarii.
• Optiuni - OFF : trasabilitate simplă
• Optiuni - ON : trasabilitate completă

Nr. de treceri (ON/OFF)

Numar de Sudura (ON/OFF)

Temperatura (ON/OFF) : Temperatura piesei de sudat la inceputul cordonului.

Lungime (ON/OFF): Lungime cordon (unitățile de masură se afișează in functie de alegerea predefinită in

In stanga sus pe ecran, se afiseaz numele santierului de lucru si numarul cordonului (numarul de margele ale cordonului este mrit automat si nu poate fi modificat).

Identificare - Optiuni ON

La fiecare sfarsit de cordon, va aparea o fereastr de identificare: Nr. de treceri, Nr. de sudura, Temperatura piesei si/ sau lungimea cordonului.

Validare

Validarea se poate efectua direct pe interfata IHM Sau apasand pe tragaciul pistoletului.

Stop - Opriti trasabilitatea

Pentru a opri trasabilitatea in momentul sudarii, utilizatorul trebuie sa se intoarcain fereastra Trasabilitate si sa selectioneze „Stop".

Export

Recuperarea acestor informatii se face prin exportul lor catre un stick USB.

Datele .CSV suntexploatabile datorita aplicatiei tip babel Microsoft Excel®, Calc OpenOffice®, etc).

Numele fişierului este asociat cu numele postuluiși Serbia acestua.

2- Start - Coordonarea trasabilitätä

Partea stangá a ecranului aflseazá o insiruire de nume de santiere create anterior.

Utilizatorul are posibilitatea de a filtra aceste santiere in functie de nume sau data, print-o simpla apasare abutonului nr.

1. O apăsare lungă ce acest buton permite stergerea santierului activ precum si tuturor santierelor existente.

In parte a dreaptá a ecranului puteti videa detaliile ficărui suntier creat anterior alătur de informatiile urmâtoare: freventa de esantionare, numărul de cordoane inregistrate, timpul total de sudare, energia furnizata pentru sudură, configuratiile ficărui cordon (procedeu, ora, timpul de sudareși U-I de sudare).

Crearea trasabilitati

(vezi paragraful anterior)

Rec

Lansati trasabilitatea santierului activ

Portabilitate

Import Config.

Schimbarea configuratiei masinii de pe stick-ul USB(fisier: Unitate detasaabila (USB)\PORTABILITATE\CONFIG) catre masina. O apasare lunga pe sterge configuratiile de pe stick-ul USB.

Export Config.

Exportul configuratiei postului catre USB (fisier: Unitate detasabila (USB)\PORTABILITATE\CONFIG).

Importa JOB-uri

Importarea Job-urilor in functie de procedeele preente in folderUnitate detasaibla (USB)\PORTABILITATEA stick-ului USB pe aparat.

Exportul Job-urilor

Exportul Job-urilor de pe aparat pe un stick USB dupa paasii urmatori (fiisier : Unitate detasaabila (USB)PORTABILITATEJ JOB)

Atentie, job-urile anterioare de pe stick pot fi sterse.

Pentru a evita pierderea datelor in timul importarii Sau exportari de date, nu scoatei stick-ul USB si nu inchodeti aparatul.

Numele fişierului este asociat cu numele postuluiși Serbia acestuia.

Calibrare

Calibrare Cabluri

Funcie dedicata de asemenea calibrarii accesorilor relative sudarii precum pistoletul, cablul + suportul electrod si cablu + clete de masa. Scopul calibrarii este acela de a compensa variajtile de lungime ale accesorilor pentru a permite ajustarea tensiunii si a calculului energetic. Odata lansat procedeu, pe ecran se vor afisa o series de explicati animate.

Important : Calibrarea caburilor trebuie refacută după ficare schimbare a pistoletului, caburilor de alimentare sau de masă pentru a asigura o sudare optimă.

Stocati si reamintiti job-uri

Accesibil prin intermediul pictogramei „JOB" de pe ecranul principal.

Parametri utilizati sunt automat salvati si accesibili la urmatoarea pornire.

Pentru setarile in curs,este posibil salvarea si mai apoia accesarea unor configurari numite "JOB".

Existà 500 de locuri de JOB-uri pentru procesul TIG si 200 pentru procesul MMA. Memorarea se bazează pe setârile procesului in curs, reglajele in curs precum si pe profilul utilizatorului.

JOB

Acest mod JOB permite crearea, salvarea, reamintirea si stergerea JOB-urilor.

Quick-Load - Reamintirea JOB-urilor prin intermediul tragaciului excluzand sudarea.

Quick Load este un mod de rechemare a JOB-ului (20 de moduri maxim) in afara procesului de sudurăși este posibil numai in procesul TIG.

Dintr-o listă alcătuită din JOB-uri create anterior, reamintirile JOB se fac prin apăsarea scurtă a trăgaciului. Toate modu- rile trăgaciului si modurile de sudare sunt acceptate.

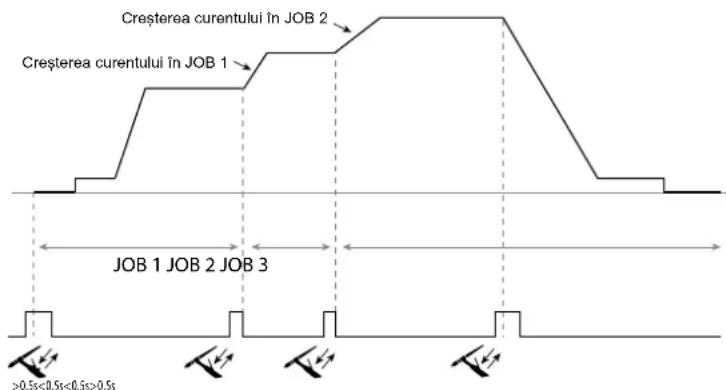

MultiJob - Declansati rechemarea JOB-ului in sudură.

Dintr-o lista MultiJOB de JOB-uri create anterior, acess mod de inlantuire va permitteda suda pana la 20 de JOB-uri in succesiune, fara intrerupere.

Cand modul este activat, JOB nr. 1 din lista estincarcat si afisat.Modul de declansare este fortat la 4T.

In tempul procesului de sudare, acest mod permite ca JOB-urile din lista incarcata sä fie inlantuite prin apăsarea scurtă autoanelor pistoletului.

Sudarea este oprită printr-o apăsare lungă pe butoanele pistoletului, iar când ciclul de sudare se termină, JOB N°1 este reincârcat pentru o secventa de sudare viitoare.

Cand modul este activat, JOB nr. 1 din lista este incarcat si afisat.

Reamintrea JOB-urilor din secventa se face intr-o bucla: atunci cand se ajunge la ultimul JOB din lista, acesta va continua cu JOB Nr. 1.

Sudarea este activata printr-o apasare lunga pe butoanele pistoletului.

C5

Dintr-o listă C5 de 5 JOB-uri, creată anterior, acest mod simplu de automatizare, prin intermediul comenzii la distanță, permite rechemarea JOB-urior prin intermediul unui PLC (a se vedeanota de pe site-ul web -https://planet.gys.fr/pdf/spdoc/fr/CONNECT_5.pdf).

Coduri deEROARE

Tabelul urmator prezinta o lista neexhaustiva de mesaje si coduri de eroare care pot aparea. Effectuanti acoste verificari si controle inainte de a apela un technician autorizat GYS.

Dacăutilizatorul trebuie să demonteze postul, acesta este obligat să oprească alimentarea decupländ postul de la prizași să astepte 2 minute din motive de securitate.

Coduri deEROARE	Mesaje Soluti
001	DEFECT SUPRATENSIUNE Verificazioni installatae electrica	Numuti o personanà abilità pentru a verifica instalatae electricà.
002	DEFECT SUBTENSIUNE Verificazioni installatae electricà
006	DEFECT SISTEM DE RÄCIRE Sistem de rãcire neidentificat	Sistem de rãcire nu este detectat. Verificazioni cablurile de coniectare dentre sistemas del rãcire siti generator.
007	EROARE DEBIT Circuitolet de rãcire infundat	Verificazioni continuatea de circulatè a lichidului de rãcire al pistoletului.
		Verificazioni siguranta unitàti di rãcire.
008	EROARE LA NIVENUL APEI Verificazioni nivenul apei	Umaretti rezervorul sistemuli de rãcire la maximum (lichid de rãcire recomandat : ref. 062511)
009	SISTEM DE RÄCIRE Proteție termică	Aşteptați căteva minute pentru ca systemdul să se răcească. Aveci grijă să depăști ciclul de fonctionare recomandat pentru curentul de sudare utilizat. Asigurați-vă că intrările și ilesirile de aer nu sunt blocate.
010	GENERATOR Proteție termică	Aşteptați căteva minute pentru ca generatorul să se răcească. Aveci grijă să depăști ciclul de fonctionare recomandat pentru curentul de sudare utilizat. Asigurați-vă că intrările și ilesirile de aer nu sunt blocate. Installati filtrul anti-praf (ref. 046580). Atenție, filtrul anti-praf reduce ciclul de fonctionare.
011	Ventilator Eroare ventilator	Decuplatei alimentatorul de la priză și verificazioni dacă ventilatorului este blocat.
024	Supraîncărcare stick USB Deconnectati stick-ul USB	Înlocuiți stick-ul USB.
-	S-a produs o eroare laSYSTEM intern. Vă rugăm redemarati aparatul	Închideți și reporniti aparatul. Dacă problema persistă, realizati o actualizare (Via Planet GYS)
- Eroare la calibrare Refaceți o calibrare a cablurilor de sudură (Meniu „Calibrare")
-	Spațiu de stocare al aparatului este plin	Śtergeti JOB-urile pentru a elibera spațiu de stocare intern.
-	Fişier %s nu este suportat Err %d Doritiș să continuuți?	Datele de pe USB sunt corupte. Verificazioni informaticiile.
- Nu se	poate scrie pe USB	Eliberati spațiu pe stick-ul USB. Dacă problema persistă, schimbați stick-ul USB.
-	Număr de tentative depășit. Se cere un cod de deblocare	Introduceți codul de deblocare : 314159
- Cod utilizator greșit		Codul personal este greșit, introduceți codul corect. In mod implicit, codul este 0000.

Dacă apare un cod de eroare nelistat sau dacă problemele persistă, contactă distribuiitorul dumneavoastră.

Pictograme de alerta (Avertizare)

Pictograme de alerta din partea dreapta (sus) a ecranului v'a offera informati di despite produsul dvs.

Pictogramă pentru alertă Semnificație
DEMO	Mod Demonstratie Sudarea este inactivă. Verificati instalatația electrică (tensiunea circuitului).
	Circuitul de răcire este obstruţionat. Verificati continuitatea de circulăție a lichidului de răcire al pistoletului.
	Bateria interfeței la sfârsitul duratei de viță. Înlocuiți bateria (CR2032) șiactualizati datași ora aparatului (Sistem, Ceas).
	Ventilatorul nu se invârte la viteza corespunzătoare. Verificati starea ventilatorului.
