WA3867 - Baterie WORX - Manual de utilizare gratuit

Tip produs	Încărcător baterie
Model	WA3867
Marcă	WORX
Tensiune nominală	14,4 – 20 V
Curent de încărcare	6,0 A
Putere nominală	160 W
Tip baterie compatibilă	Li-Ion
Număr de celule (baterie)	4, 5 sau 10
Tensiune de alimentare	100 – 240 V ~ 50/60 Hz
Masă	0,7 kg
Clasă de protecție	II
Temperatura de încărcare recomandată	18 °C la 24 °C
Timp de încărcare tipic	15 min (1,3 Ah) la 70 min (6,0 Ah)
Indicator de încărcare	LED verde intermitent (încărcare în curs), verde fix (baterie plină), roșu (baterie defectă), roșu intermitent (protecție termică)
Funcții de siguranță	Protecție termică, detectare baterie defectă, protecție împotriva scurtcircuitelor
Întreținere	Curățare cu o cârpă uscată; nu utilizați apă sau produse chimice
Mediu	Nu aruncați împreună cu deșeurile menajere; reciclare într-un centru specializat
Utilizare	Utilizare doar în interior; nu expuneți la ploaie sau apă
Accesorii incluse	Doar încărcătorul (baterie vândută separat)

Întrebări frecvente - WA3867 WORX

Ce tip de baterie pot încărca cu încărcătorul WA3867?

Acest încărcător este proiectat să încarce baterii Li-Ion WORX de 14,4 V până la 20 V. Nu încărcați alte tipuri de baterii.

Cât timp durează încărcarea unei baterii?

Timpul de încărcare variază în funcție de capacitatea bateriei: aproximativ 15 min pentru 1,3 Ah, 25 min pentru 2,0 Ah, 45 min pentru 4,0 Ah și 70 min pentru 6,0 Ah.

Ce semnifică ledul de pe încărcător?

Ledul verde clipește în timpul încărcării, devine verde fix când bateria este plină. Ledul roșu indică o baterie defectă, iar roșu intermitent semnalează o protecție termică (baterie prea caldă sau prea rece).

Pot lăsa bateria pe încărcător după încărcare?

Da, încărcătorul menține bateria cu un curent de întreținere. Ledul rămâne verde.

De ce nu se introduce bateria mea în încărcător?

Asigurați-vă că utilizați o baterie WORX compatibilă. Bateria se introduce doar într-un sens; rotiți-o ușor până se fixează.

Ce fac dacă ledul roșu se aprinde?

Ledul roșu indică o baterie defectă. Încercați să încărcați o altă baterie. Dacă problema persistă, contactați un centru de service autorizat.

Pot încărca bateria pe vreme rece sau caldă?

Se recomandă încărcarea între 18 °C și 24 °C. Sub 4,5 °C sau peste 40,5 °C, încărcarea poate fi suspendată pentru a proteja bateria.

Cum curăț încărcătorul?

Deconectați încărcătorul și curățați-l cu o cârpă uscată. Nu utilizați niciodată apă sau produse de curățare chimice.

Poate încărcătorul să repare o baterie defectă?

Da, încărcătorul încearcă să repare bateria timp de aproximativ 30 de minute. Dacă reparația reușește, încărcarea continuă. Altfel, ledul rămâne roșu și bateria trebuie înlocuită.

Unde pot găsi piese de schimb sau pot repara încărcătorul?

Adresați-vă unui centru de service post-vânzare autorizat WORX. Nu deschideți încărcătorul dumneavoastră.

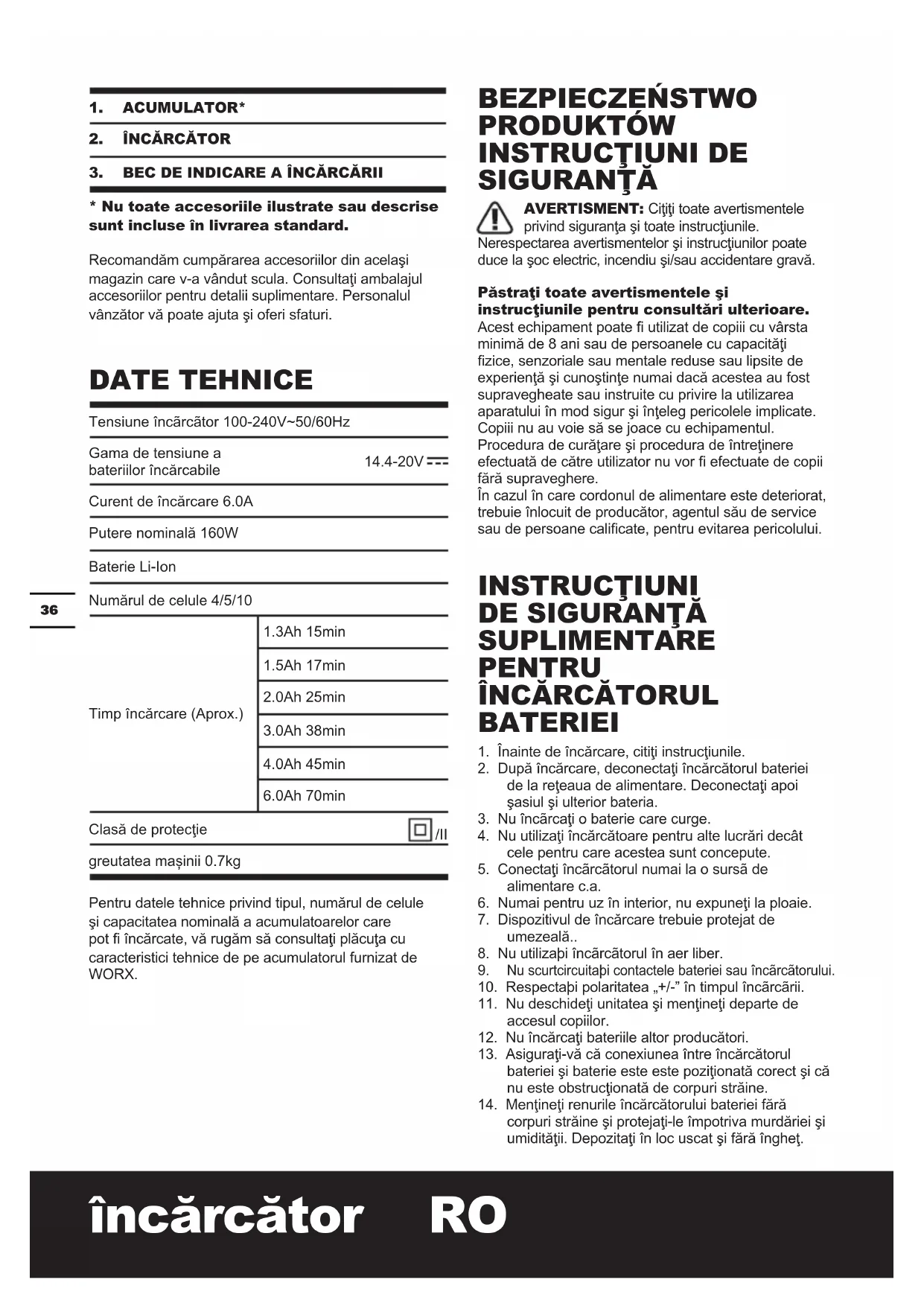

MANUAL DE UTILIZARE WA3867 WORX

* Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.

Recomandăm cumpărarea accesoriilor din același magazin care v-a vândut scula. Consultați ambalajul accesoriilor pentru detalii suplimentare. Personalul vânzător vă poate ajuta și oferi sfaturi.

DATE TEHNICE

Tensiune încărcător 100-240V~50/60Hz
Gama de tensiune a bateriilor încărcabile	14.4-20V ---
Curent de încărcare 6.0A
Putere nominală 160W
Baterie Li-Ion

Numărul de celule 4/5/10

Timp încărcare (Aprox.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min
Clasă de protectie

Greutatea mașinii 0.7 kg

Pentru datele tehnice privind tipul, numărul de celule și capacitatea nominală a acumulatoarelor care pot fi încărcate, vă rugăm să consultați plăcuța cu caracteristici tehnice de pe acumulatorul furnizat de WORX.

SIGURANȚA PRODUSELOR INSTRUCȚIUNI DE SIGURANȚĂ

AVERTISMENT: Citiți toate avertismentele privind siguranța și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la șoc electric, incendiu și/sau accidentare gravă.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Acest echipament poate fi utilizat de copiii cu vârsta minimă de 8 ani sau de persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe numai dacă acestea au fost supravegheate sau instruite cu privire la utilizarea aparatului în mod sigur și înțeleg pericolele implicate. Copiii nu au voie să se joace cu echipamentul.

Procedura de curățare și procedura de întreținere efectuată de către utilizator nu vor fi efectuate de copii fără supraveghere.

În cazul în care cordonul de alimentare este deteriorat, trebuie înlocuit de producător, agentul său de service sau de persoane calificate, pentru evitarea pericolului.

INSTRUCȚIUNI DE SIGURANȚĂ SUPLIMENTARE PENTRU ÎNCĂRCĂTORUL BATERIEI

1. Înainte de încărcare, citiți instrucțiunile.
2. După încărcare, deconectați încărcătorul bateriei de la rețeaua de alimentare. Deconectați apoi șasiul și ulterior bateria.
3. Nu încărcați o baterie care curge.
4. Nu utilizați încărcătoare pentru alte lucrări decât cele pentru care acestea sunt concepute.
5. Conectați încărcătorul numai la o sursă de alimentare c.a.
6. Numai pentru uz în interior, nu expuneți la ploaie.
7. Dispozitivul de încărcare trebuie protejat de umezeală.
8. Nu utilizați încărcătorul în aer liber.
9. Nu scurtcircuitați contactele bateriei sau încărcătorului.
10. Respectați polaritatea „+/-” în timpul încărcării.
11. Nu deschideți unitatea și mențineți-o departe de accesul copiilor.
12. Nu încărcați bateriile altor producători.
13. Asigurați-vă că conexiunea dintre încărcătorul bateriei și baterie este poziționată corect și nu este obstrucționată de corpuri străine.
14. Mențineți bornele încărcătorului bateriei fără corpuri străine și protejați-le împotriva murdăriei și umidității. Depozitați într-un loc uscat și fără îngheț.
15. Atunci când încărcați bateriile, asigurați-vă că bateria se află într-o zonă bine ventilată și departe de materiale inflamabile. Bateriile se pot înfierbânta în timpul încărcării. Nu supraîncărcați nicio baterie. Asigurați-vă că bateriile și încărcătoarele nu sunt lăsate nesupravegheate în timpul încărcării.
16. Nu încărcați din nou bateriile neîncărcabile, întrucât se pot supraîncălzi sau rupe.
17. Viața mai lungă și performanța mai bună pot fi obținute dacă acumulatorul este încărcat la o temperatură a aerului între 18°C și 24°C. Nu încărcați acumulatorul la temperaturi ale aerului sub 4,5°C sau peste 40,5°C. Acest lucru este important, întrucât poate preveni pagube considerabile la acumulator.
18. Încărcați doar modele de acumulatoare similare cu cel furnizat de WORX sau modele recomandate de WORX.

SIMBOLURI

Consultați manualul

Avertisment

Numai pentru uz în interior

Izolație dublă

Siguranță

Terminal pozitiv

Terminal negativ

Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

PROCEDURĂ DE ÎNCĂRCARE

NOTĂ: Înainte de utilizarea sculei, citiți manualul de instrucțiuni cu atenție.

INSTRUCȚIUNI DE ÎNCĂRCARE 1. ÎNCĂRCAREA ACUMULATORULUI

AVERTISMENT: Încărcătorul și acumulatorul sunt concepute special pentru a fi utilizate

împreună, așadar nu încercați să utilizați orice alt dispozitiv. Nu introduceți sau nu permiteți niciodată pătrunderea obiectelor metalice în conectorii încărcătorului sau acumulatorului, deoarece pot apărea defecțiuni de natură electrică și pericole.

2. ÎNAINTE DE UTILIZAREA UNELTEI FĂRĂ FIR

Acumulatorul este NEÎNCĂRCAT și trebuie să îl încărcați o dată înainte de utilizare.

3. MODUL DE ÎNCĂRCARE A ACUMULATORULUI PROCEDURA DE ÎNCĂRCARE

1) Introduceți încărcătorul într-o priză adecvată. 2) Glisați acumulatorul în încărcător, Ledul (3) va lumina intermitent și astfel va indica că a început reîncărcarea. 3) După o încărcare de 15 minute (1.3Ah) / 17 minute (1.5Ah) / 25 minute (2.0Ah) / 38 minute (3.0Ah) / 45 minute (4.0Ah) / 70 minute (6.0Ah) pâlpâirea se oprește și lumina rămâne verde. Asta înseamnă că acumulatorul este încărcat complet și încărcarea s-a terminat.

AVERTISMENT: Dacă încărcarea bateriei se oprește după utilizare continuă sau expunerea

directă la soare sau căldură, pentru atingerea capacității maxime de încărcare, înainte de începerea reîncărcării, lăsați bateria să se răcească.

INDICATOR ÎNCĂRCARE

Acest încărcător este conceput pentru a detecta unele probleme care pot apărea în legătură cu acumulatoarele. Luminile indicatoare semnalizează probleme (vezi tabelul de mai jos). Dacă acest lucru apare, introduceți un nou acumulator pentru a stabili dacă încărcătorul este OK. Dacă noua baterie se încarcă corect, atunci acumulatorul original este defect și trebuie returnat centrului de service sau centrului de service pentru reciclare. Dacă noul acumulator prezintă aceeași problemă ca și acumulatorul original, testați încărcătorul la un centru de service autorizat.

Becul ON/ Clipire Stare
Lumină roșie aprinsă		Baterie defectă
Roşu intermitent	- - - - -	Protectția termică a baterieiTemperatura accumulatorului este mai mică de 0°C sau mai mare de 45°C.
Lumina verde aprinsă		Plin acuzație
Verde intermittent		Încărcarea

PROTECȚIA TERMICĂ A BATERIEI

Această baterie este prevăzută cu funcția protecției termice a bateriei. În cazul în care încărcătorul detectează bateria care este prea încălzită sau rece (Becul va fi roșu și se va aprinde intermitent), activează automat circuitul de protecție și oprește reîncărcarea, până ce bateria are o temperatură corectă. Procesul de încărcare va demara atunci automat (Becul va fi verde și se va aprinde intermitent). Această caracteristică asigură bateriei durată de viață maximă.

LĂSAREA ACUMULATORULUI ÎN ÎNCĂRCĂTOR

Dacă bateria încărcată complet este lăsată în încărcător, Becul va rămâne verde. Bateria va continua să fie reîncărcată cu curent slab de întreținere.

ACUMULATOARE DEFECTE

Acest încărcător va detecta un acumulator defect. Atunci când un acumulator defect este introdus în încărcător, acesta din urmă va încerca să-l repare. Acest proces va dura aproximativ 30 de minute (Becul va fi verde și se va aprinde intermitent). Atunci când reparația este finalizată, va începe automat să încarce acumulatorul la cea mai mare capacitate posibilă (Becul va fi verde și se va aprinde intermitent). În cazul în care ledul luminează continuu cu lumină roșie, bateria este defectă.

NOTĂ: Acumulatoarele reparate sunt încă utilizabile, dar nu trebuie să vă așteptați că vor funcționa precum acumulatoarele noi.

NOTĂ IMPORTANTĂ PRIVIND ÎNCĂRCAREA BATERIEI:

1. Pentru o baterie sau un acumulator nou, care a fost depozitat o perioadă, reîncărcați bateria înainte de utilizare. Dacă doriți să depozitați bateria pentru o perioadă îndelungată, încărcați complet acumulatorul pentru a asigura bateriei o durată de viață maximă.
2. Viața mai lungă și performanța mai bună pot fi obținute, dacă acumulatorul este încărcat la o temperatură a aerului între 18°C și 24°C. Nu încărcați acumulatorul la temperaturi ale aerului sub +4.5°C sau peste 40.5°C. Acest lucru este important, deoarece poate preveni pagube.

1. Nu înghețați și nu scufundați niciodată acumulatorul în apă sau în orice alt lichid.
2. Dacă bateria nu mai produce suficientă putere la operațiuni care anterior erau efectuate ușor, reîncărcați bateria, nu continuați să o utilizați în această stare. Puteți încărca un acumulator utilizat parțial oricând doriți, fără efecte adverse asupra bateriei.
3. La încărcare este normal ca încărcătorul și acumulatorul să devină calde la atingere.
4. Dacă acumulatorul nu se încarcă adecvat: a. Verificați curentul la o priză de alimentare prin branșarea unei alte aparaturi. b. Branșați și debranșați pentru a verifica dacă încărcătorul este OK. c. Verificați dacă bateria s-a stricat. d. Mutați încărcătorul și acumulatorul într-un loc unde temperatura aerului înconjurător este de aproximativ 18°C - 24°C. e. Dacă problema de încărcare persistă, duceți unealta, acumulatorul și încărcătorul la un centru de service autorizat. f. În anumite condiții, dacă încărcătorul este branșat la o rețea de alimentare, conectorii de încărcare expuși din interiorul încărcătorului pot fi scurtcircuitați de materiale străine. Materialele străine conductoare electric, precum particulele, trebuie menținute departe de cavitățile încărcătorului. Debranșați întotdeauna încărcătorul de la rețeaua electrică, dacă nu se află niciun acumulator în încărcător sau înainte de a încerca să-l curățați.

SFATURI DE LUCRU PENTRU SCULA DVS.

1. NU INTRODUCEȚI BATERIA ÎN ÎNCĂRCĂTOR. DE CE?

a) Verificați dacă încărcătorul și acumulatorul sunt concepute întocmai pentru a lucra împreună. b) Bateria poate fi introdusă în încărcător numai într-un sens. Rotiți bateria până când poate fi introdusă în renură. În cursul procesului de reîncărcare a acumulatorului, ledul ar trebui să lumineze intermitent cu lumină verde.

2. CAUZE ALE TIMPILOR DE ÎNCĂRCARE DIFERIȚI

Timpul de încărcare poate fi afectat din mai multe cauze care nu reprezintă defecțiuni ale produsului.

a) În cazul în care acumulatorul este descărcat doar parțial, poate fi reîncărcat într-un interval de timp mai scurt decât timpul nominal de reîncărcare. b) Dacă temperatura acumulatorului și a mediului înconjurător este foarte scăzută/ridicată, încărcarea poate dura mai mult. Încărcarea trebuie efectuată la o temperatură ambientală adecvată. c) Dacă acumulatorul este foarte fierbinte, nu se va reîncărca, deoarece decuplarea de siguranță la temperatură internă va împiedica acest lucru. Dacă acumulatorul este foarte fierbinte, trebuie

să scoateți acumulatorul din încărcător și să permiteți încărcătorului să se răcească mai întâi la temperatura mediului, iar ulterior reîncărcarea poate fi demarată.

ÎNTREȚINEREA

Scoateți ștecherul din priză înainte de efectuarea oricărei reglări, lucrări de service sau întreținere.

Sculele nu necesită ungere sau întreținere suplimentară. Nu utilizați niciodată apă sau agenți de curățare chimici pentru curățarea sculei. Ștergeți cu o cârpă uscată.

PROTECȚIA MEDIULUI

Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer.

Vă rugăm să depuneți produsele electrice

la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DECLARAȚIE DE CONFORMITATE

Noi,

POSITEC Germany GmbH

Declarăm că produsul,

Descriere Încărcător de baterie

Tip WA3867

Este conform cu următoarele directive:

2004/108/EC (înainte de 2016/04/20)

2014/30/EU (din 2016/04/20)

2006/95/EC (înainte de 2016/04/20)

2014/35/EU (din 2016/04/20)

2011/65/EU

Standardele sunt conforme cu

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Suzhou 2016/01/21

Allen Ding

Inginer șef adjunct, Testare și certificare

1. ACUMULATOR*

2. ÎNCĂRCĂTOR

3. INDICATOR DE ÎNCĂRCARE
