Tipo de produto	Carregador de bateria
Modelo	WA3867
Marca	WORX
Tensão nominal	14,4 - 20 V
Corrente de carga	6,0 A
Potência nominal	160 W
Tipo de bateria compatível	Li-Ion
Número de células (bateria)	4, 5 ou 10
Tensão de alimentação	100 - 240 V ~ 50/60 Hz
Massa	0,7 kg
Classe de proteção	II
Temperatura de carga recomendada	18 °C a 24 °C
Tempo de carga típico	15 min (1,3 Ah) a 70 min (6,0 Ah)
Indicador de carga	LED verde piscando (carga em andamento), verde fixo (bateria cheia), vermelho (bateria com defeito), vermelho piscando (proteção térmica)
Funções de segurança	Proteção térmica, detecção de bateria defeituosa, proteção contra curto-circuito
Manutenção	Limpar com um pano seco; não usar água nem produtos químicos
Ambiente	Não descartar com o lixo doméstico; reciclagem em um centro especializado
Utilização	Uso interno apenas; não expor à chuva ou à água
Acessórios incluídos	Apenas carregador (bateria vendida separadamente)

Perguntas frequentes - WA3867 WORX

Que tipo de bateria posso carregar com o carregador WA3867?

Este carregador foi projetado para carregar baterias Li-Ion WORX de 14,4 V a 20 V. Não carregue outros tipos de baterias.

Quanto tempo leva para carregar uma bateria?

O tempo de carga varia de acordo com a capacidade da bateria: aproximadamente 15 min para 1,3 Ah, 25 min para 2,0 Ah, 45 min para 4,0 Ah e 70 min para 6,0 Ah.

O que significa a luz indicadora no carregador?

A luz verde pisca durante a carga, torna-se verde fixa quando a bateria está cheia. A luz vermelha indica uma bateria defeituosa, e a vermelha piscando sinaliza proteção térmica (bateria muito quente ou muito fria).

Posso deixar a bateria no carregador após a carga?

Sim, o carregador mantém a bateria com uma corrente de manutenção. A luz permanece verde.

Por que minha bateria não encaixa no carregador?

Certifique-se de usar uma bateria WORX compatível. A bateria só encaixa em um sentido; gire-a suavemente até que se encaixe.

O que fazer se a luz vermelha acender?

A luz vermelha indica uma bateria defeituosa. Tente carregar outra bateria. Se o problema persistir, entre em contato com um centro de serviço autorizado.

Posso carregar a bateria em tempo frio ou quente?

Recomenda-se carregar entre 18 °C e 24 °C. Abaixo de 4,5 °C ou acima de 40,5 °C, a carga pode ser suspensa para proteger a bateria.

Como limpar o carregador?

Desconecte o carregador e limpe-o com um pano seco. Nunca use água nem produtos de limpeza químicos.

O carregador pode reparar uma bateria defeituosa?

Sim, o carregador tenta reparar a bateria por aproximadamente 30 minutos. Se o reparo for bem-sucedido, a carga retoma. Caso contrário, a luz permanece vermelha e a bateria deve ser substituída.

Onde posso encontrar peças de reposição ou reparar o carregador?

Dirija-se a um centro de serviço pós-venda autorizado WORX. Não abra o carregador você mesmo.

MANUAL DE UTILIZADOR WA3867 WORX

Charging time (approx.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min

Protection class

Machine weight 0.7kg

Ladezeit (Ca.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min
Schutzisolation

Gewicht 0.7kg

Temps de chargement (Environ)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min

Tiempo de carga (aprox.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min
Clase de protección

Peso 0.7kg

PROCEDIMIENTO DE CARGA

Oplaadtijd (Ongeveer)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min

Veiligheidsklasse

Gewicht 0.7kg

Töltési idő (kb.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min

doba nabíjení (Přibl.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min

Třída ochrany

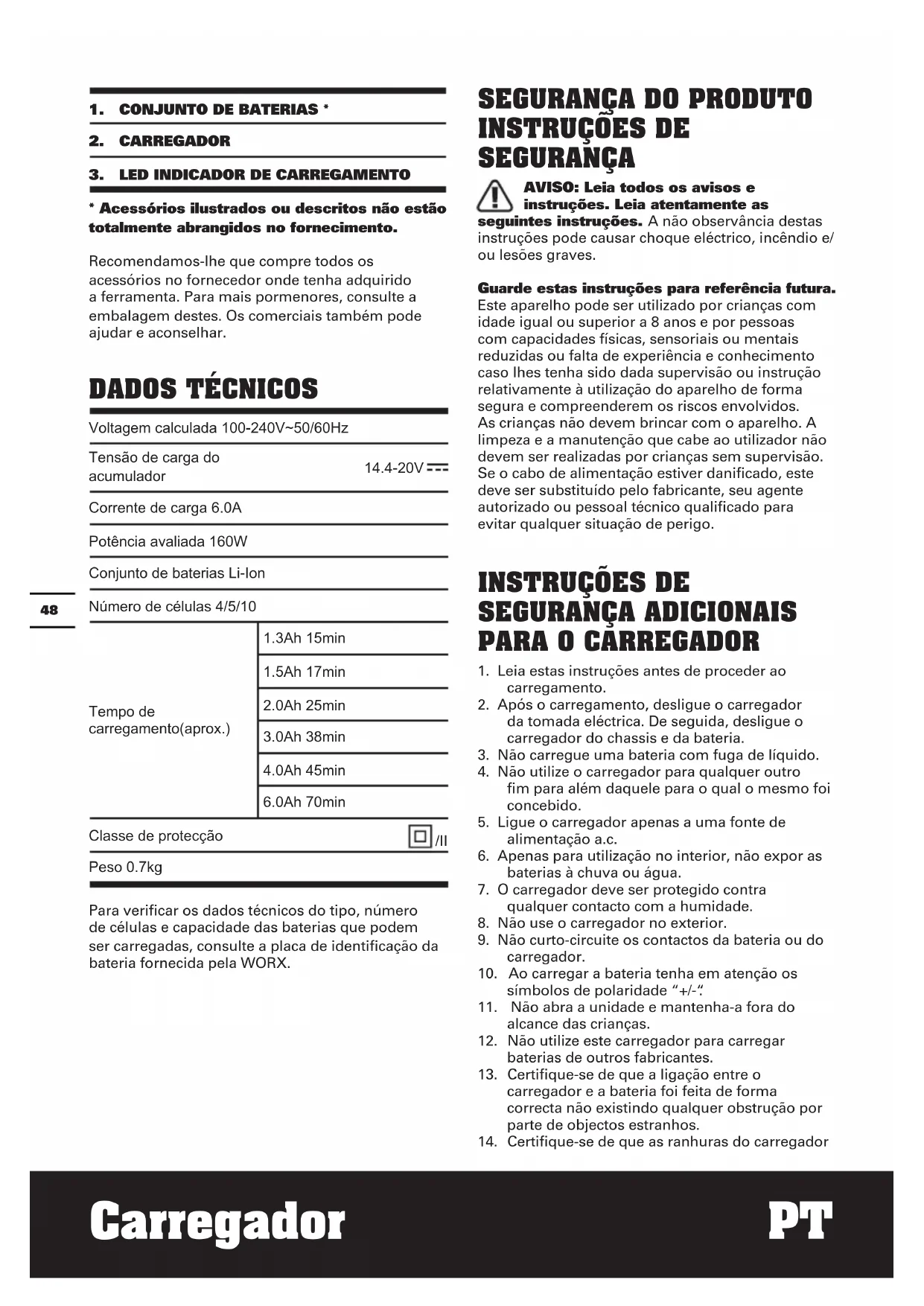

3. LED INDICADOR DE CARREGAMENTO

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

DADOS TÉCNICOS

Voltagem calculada 100-240V~50/60Hz
Tensão de carga do acumulador	14.4-20V ---
Corrente de carga 6.0A
Potência avaliada 160W
Conjunto de baterias Li-Ion

Tempo de carregamento(aprox.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min
Classe de protecção

Peso 0.7kg

Para verificar os dados técnicos do tipo, número de células e capacidade das baterias que podem ser carregadas, consulte a placa de identificação da bateria fornecida pela WORX.

SEGURANÇA DO PRODUTO INSTRUÇÕES DE SEGURANÇA

AVISO: Leia todos os avisos e instruções. Leia atentamente as

seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura.

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento caso lhes tenha sido dada supervisão ou instrução relativamente à utilização do aparelho de forma segura e compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção que cabe ao utilizador não devem ser realizadas por crianças sem supervisão. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA O CARREGADOR

1. Leia estas instruções antes de proceder ao carregamento.
2. Após o carregamento, desligue o carregador da tomada eléctrica. De seguida, desligue o carregador do chassis e da bateria.
3. Não carregue uma bateria com fuga de líquido.
4. Não utilize o carregador para qualquer outro fim para além daquele para o qual o mesmo foi concebido.
5. Ligue o carregador apenas a uma fonte de alimentação a.c.
6. Apenas para utilização no interior, não expor as baterias à chuva ou água.
7. O carregador deve ser protegido contra qualquer contacto com a humidade.
8. Não use o carregador no exterior.
9. Não curto-circuite os contactos da bateria ou do carregador.
10. Ao carregar a bateria tenha em atenção os símbolos de polaridade “+/-”.
11. Não abra a unidade e mantenha-a fora do alcance das crianças.
12. Não utilize este carregador para carregar baterias de outros fabricantes.
13. Certifique-se de que a ligação entre o carregador e a bateria foi feita de forma correcta não existindo qualquer obstrução por parte de objectos estranhos.
14. Certifique-se de que as ranhuras do carregador

estão livres de objectos estranhos e proteja-as contra qualquer contacto com sujidade ou humidade. Guarde num local seco e sem gelo.

1. Ao carregar a bateria certifique-se de que o carregador está num local bem ventilado e longe de materiais inflamáveis. A bateria pode aquecer durante o carregamento. Não sobrecarregue a bateria. Certifique-se de que durante o carregamento a bateria e o carregador são devidamente supervisionados.
2. Não tente carregar baterias que não são recarregáveis uma vez que estas podem sobreaquecer e avariar.
3. A vida útil da bateria e o desempenho desta podem ser optimizados se a bateria for carregada em temperaturas entre os 18°C e os 24°C. Não carregue a bateria em temperaturas abaixo dos 4,5°C, ou acima dos 40,5°C. Isto é importante pois evita danos graves ao nível da bateria.
4. Carregue apenas baterias do mesmo modelo fornecido pela WORX e modelos recomendados pela WORX.

SÍMBOLOS

Leia o m anual

Aviso

Use apenas em espaço interior Não queime

Duplo isolamento

Fusível

Terminal positivo

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

PROCEDIMENTO DE CARREGAMENTO

NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

INSTRUÇÕES PARA CARREGAMENTO

1. CARREGAMENTO DO CONJUNTO DE BATERIAS

AVISO: O carregador e o conjunto de baterias são concebidos especificamente trabalhar em conjunto e, por isso, não tente outros dispositivos. Nunca introduza ou entrar objectos metálicos no seu carregador e ligações do conjunto de baterias porque causar falhas eléctricas ou perigos.

2. ANTES DE UTILIZAR A FERRAMENTA SEM FIOS

O seu conjunto de baterias está DESCARREGDO e tem de o carregar uma vez antes o utilizar.

3. COMO CARREGAR A SUA EMBALAGEM DE BATERIAS

1) Ligue o carregador de baterias à corrent
2) Faça deslizar a bateria para o interior do carregador.A luz (3) ficará verde e intermitente para indicar que o carregamento foi iniciado
3) Após o carregamento 15 minutos (1.3Ah) / 17 minutos(1.5Ah) / 25 minutos (2.0Ah) / 38 minutos (3.0Ah) / 45 minutos (4.0Ah) / 70 minutos(6.0Ah), a luz não ficará intermitente e manter-se-á verde, o que significa que as pilhas estão carregadas e que o carregamento foi concluído

AVISO: Quando a bateria fica sem carga após uma utilização contínua ou o à exposição à luz solar directa ou a qualquer fonte de calor, deixe a bateria sper antes de recarregar para atingir a total.

INDICADOR DE CARGA

Este carregador foi elaborado para detectar alguns problemas que podem surgir nas baterias. O indicador luminoso indica problemas (ver quadro em baixo). Se tal facto ocorrer, insira uma nova bateria para determinar se o carregador se encontra em perfeitas condições. Se a nova bateria carregar sem problemas, significa que a bateria anterior deverá ser enviada ao serviço de assistência ou a um centro de reciclagem. Se a nova bateria indicar o mesmo problema da bateria anterior, o carregador terá de ser enviado ao serviço de assistência.

Luz ON/	Pisca Indicação
Vermelho Continuo	—	Bateria defeituosa
Vermelho intermitente	- - - - -	Proteção da temperatura da bateria\A temperatura da embalagem da bateria é inferior a 0°C ou superior a 45°C.
Verde Continuo	—	Carregamento concluído
Verde intermitente	- - - - - -	Em carga

PROTEÇÃO DA TEMPERATURA DA BATERIA

Este carregador possui uma funcionalidade de proteção da temperatura da bateria. Quando o carregador detecta uma bateria demasiado fria ou quente (a luz ficará vermelha e intermitente), ativa automaticamente o circuito de proteção e suspende o carregamento até o conjunto de baterias ter atingido a temperatura correta. Finalizada esta estabilização o processo de carga será iniciado automaticamente (a luz ficará verde e intermitente). Esta função assegura uma máxima duração da bateria.

DEIXAR A BATERIA NO CARREGADOR

Se uma bateria completamente carregada é deixada no carregador, a luz permanecerá verde. O conjunto de baterias permanecerá a carregar com uma corrente constante de manutenção.

BATERIA DEFEITUOSA

Este carregador irá detetar um conjunto de baterias defeituosas. Quando um conjunto de baterias defeituosas é inserido no carregador, o carregador tentará repará-lo. Este processo tem a duração de cerca de 30 minutos(a luz ficará verde e intermitente). Quando o processo estiver finalizado dar-se-á início automaticamente ao processo de carga da bateria até atingir a potência máxima possível (a luz ficará verde e intermitente). Se a luz se tornar vermelha permanentemente, o conjunto de baterias está gasto.

NOTA: Baterias reparadas ainda são passíveis de ser utilizadas, mas o desempenho nunca é igual ao desempenho de baterias novas.

NOTAS IMPORTANTES SOBRE PROCESSOS DE CARGA:

1. Para baterias novas ou que estejam armazenadas por algum tempo, por favor recarregue a bateria antes de usar. Se pretende armazenar a bateria por algum tempo, carregue-a ao máximo, este processo assegurará uma maior duração da bateria.
2. Uma vida mais longa e um melhor desempenho das baterias pode ser obtido se o carregamento da mesma for efectuado quando a temperatura do ar esteja entre os 18°C e os 24°C. Nunca carregue a bateria com uma temperatura do ar inferior a +4.5°C, ou superior a 40.5°C. Este facto é muito importante e previne sérias avarias da bateria.
3. Nunca congele ou ponha dentro de água ou qualquer outro líquido o seu carregador.
4. Quando a bateria não produzir potência suficiente para o trabalho o qual anteriormente desempenhava bem, por favor recarregue a bateria, não continue a usar nesta condição. Sempre que pretender pode carregar uma bateria com a sua potência parcialmente gasta sem que isso afecte ou estrague a mesma.
5. Quando em carga, é natural que a bateria e o carregador fiquem demasiado quentes.
6. Se a bateria não carrega correctamente:
   a. Verifique a corrente na ficha eléctrica ligando o carregador a outra ficha.
   b. Ligue e desligue para ver se o carregador está em boas condições.
   c. Verifique se a bateria se encontra danificada
   d. Mova a bateria e o carregador para uma zona onde a temperatura do ar esteja entre 18°C e os 24°C.
   e. Se o problema persistir, leve a ferramenta, a bateria e o carregador a um centro de assistência técnica autorizado.
   f. Em certas condições, com o carregador conectado á tomada eléctrica, os contactos de carga existentes no carregador podem entrar em curto-circuito provocado por materiais estranhos ao equipamento. Materiais estranhos ao equipamento e de natureza condutora como partículas metálicas deverão manter-se afastados das cavidades do carregador. Desligue sempre o carregador da tomada eléctrica quando este não contem nenhuma bateria conectada para carga ou antes de qualquer manutenção ou limpeza.

SOLUÇÃO DE PROBLEMAS

1. NÃO SOU CAPAZ DE ENCAIXAR A BATERIA NO CARREGADOR PORQUÊ?

a) Verifique se o carregador e a bateria foram especificamente concebidos para funcionarem em conjunto.
b) A bateria pode ser inserida no carregador apenas numa única direcção. Rode a bateria até conseguir inseri-la na ranhura. A luz indicadora

deve ser verde e intermitente quando as pilhas estão a carregar.

2. RAZÕES PARA TEMPOS DE CARGA DIFERENTES

O tempo de carga pode ser afectado por diversas razões, o que não significa qualquer deficiência do equipamento

a) Se o conjunto de baterias estiver descarregado apenas parcialmente, pode ser recarregado em menos do tempo de carregamento nominal.
b) Se o conjunto de baterias e a temperatura ambiente estiverem muito frios/ quentes poderá demorar mais tempo a recarregar. Procure um ambiente apropriado com a temperatura do ar apropriada para começar a carregar.
c) Se o conjunto de baterias estiver muito quente não se inicia a recarga porque o dispositivo de corte de segurança da temperatura interna assim o impede. Se o conjunto de baterias estiver muito quente, deve removê-lo do carregador e deixá-lo arrefecer primeiro à temperatura ambiente e só depois pode iniciar o recarregamento.

MANUTENÇÃO

Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção.

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco.

PROTECCÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-

los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Declaramos que o produto,

Descrição Carregador

Tipo WA3867

Cumpre as seguintes Directivas:

Normas em conformidade com

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

A# C E

Suzhou 2016/01/21

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificação
