Tipo di prodotto	Caricabatterie
Modello	WA3867
Marca	WORX
Tensione nominale	14,4 – 20 V
Corrente di carica	6,0 A
Potenza nominale	160 W
Tipo di batteria compatibile	Li-Ion
Numero di celle (batteria)	4, 5 o 10
Tensione di alimentazione	100 – 240 V ~ 50/60 Hz
Peso	0,7 kg
Classe di protezione	II
Temperatura di carica consigliata	18 °C a 24 °C
Tempo di carica tipico	15 min (1,3 Ah) a 70 min (6,0 Ah)
Indicatore di carica	LED verde lampeggiante (carica in corso), verde fisso (batteria carica), rosso (batteria difettosa), rosso lampeggiante (protezione termica)
Funzioni di sicurezza	Protezione termica, rilevamento batteria difettosa, protezione contro i cortocircuiti
Manutenzione	Pulire con un panno asciutto; non utilizzare acqua né prodotti chimici
Ambiente	Non smaltire con i rifiuti domestici; riciclare in un centro specializzato
Utilizzo	Solo per uso interno; non esporre a pioggia o acqua
Accessori inclusi	Solo caricabatterie (batteria venduta separatamente)

Domande frequenti - WA3867 WORX

Quale tipo di batteria posso caricare con il caricabatterie WA3867?

Questo caricabatterie è progettato per caricare batterie Li-Ion WORX da 14,4 V a 20 V. Non caricare altri tipi di batterie.

Quanto tempo ci vuole per caricare una batteria?

Il tempo di carica varia in base alla capacità della batteria: circa 15 min per 1,3 Ah, 25 min per 2,0 Ah, 45 min per 4,0 Ah e 70 min per 6,0 Ah.

Cosa significa la spia luminosa sul caricabatterie?

La spia verde lampeggia durante la carica, diventa verde fissa quando la batteria è carica. La spia rossa indica una batteria difettosa, e il rosso lampeggiante segnala una protezione termica (batteria troppo calda o troppo fredda).

Posso lasciare la batteria sul caricabatterie dopo la carica?

Sì, il caricabatterie mantiene la batteria con una corrente di mantenimento. La spia rimane verde.

Perché la mia batteria non si inserisce nel caricabatterie?

Assicurati di utilizzare una batteria WORX compatibile. La batteria si inserisce solo in un senso; girala delicatamente fino a quando non si blocca.

Cosa fare se la spia rossa si accende?

La spia rossa indica una batteria difettosa. Prova a caricare un'altra batteria. Se il problema persiste, contatta un centro di assistenza autorizzato.

Posso caricare la batteria quando fa freddo o caldo?

Si consiglia di caricare tra 18 °C e 24 °C. Al di sotto di 4,5 °C o al di sopra di 40,5 °C, la carica può essere sospesa per proteggere la batteria.

Come pulire il caricabatterie?

Scollega il caricabatterie e puliscilo con un panno asciutto. Non utilizzare mai acqua né prodotti detergenti chimici.

Il caricabatterie può riparare una batteria difettosa?

Sì, il caricabatterie tenta di riparare la batteria per circa 30 minuti. Se la riparazione riesce, la carica riprende. Altrimenti, la spia rimane rossa e la batteria deve essere sostituita.

Dove posso trovare parti di ricambio o far riparare il caricabatterie?

Rivolgiti a un centro di assistenza post-vendita autorizzato WORX. Non aprire il caricabatterie da solo.

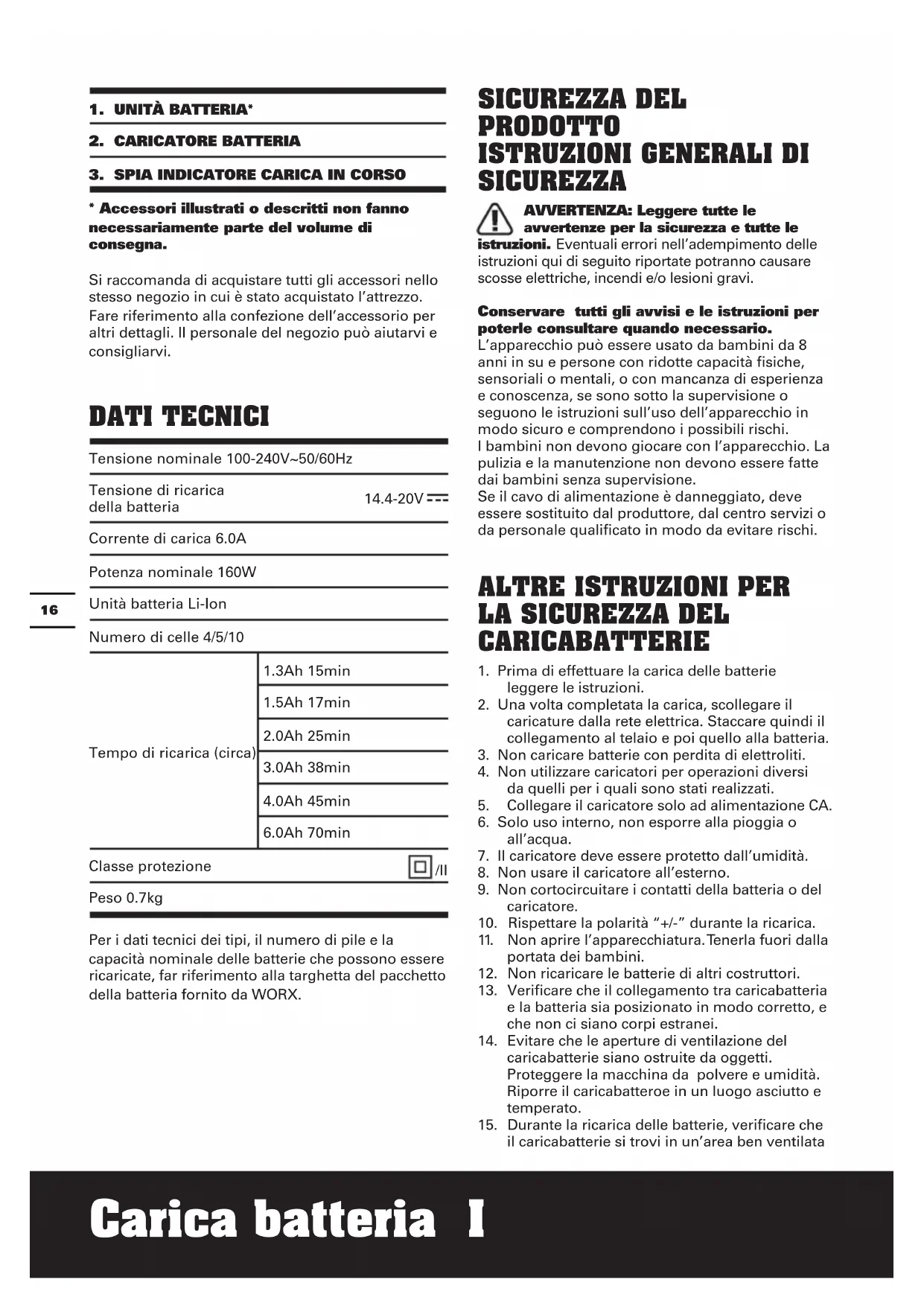

MANUALE UTENTE WA3867 WORX

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

DATI TECNICI

Tensione nominale 100-240V~50/60Hz
Tensione di ricarica della batteria	14.4-20V ---
Corrente di carica 6.0A
Potenza nominale 160W
Unità batteria Li-Ion

Numero di celle 4/5/10

Tempo di ricarica (circa)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min
Classe protezione

Peso 0.7kg

Per i dati tecnici dei tipi, il numero di pile e la capacità nominale delle batterie che possono essere ricaricate, far riferimento alla targhetta del pacchetto della batteria fornito da WORX.

SICUREZZA DEL PRODOTTO ISTRUZIONI GENERALI DI SICUREZZA

AVVERTENZA: Leggere tutte le avvertenze per la sicurezza e tutte le

istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

L'apparecchio può essere usato da bambini da 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, se sono sotto la supervisione o seguono le istruzioni sull'uso dell'apparecchio in modo sicuro e comprendono i possibili rischi.

I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere fatte dai bambini senza supervisione.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

ALTRE ISTRUZIONI PER LA SICUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Una volta completata la carica, scollegare il caricature dalla rete elettrica. Staccare quindi il collegamento al telaio e poi quello alla batteria.
3. Non caricare batterie con perdita di elettroliti.
4. Non utilizzare caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
5. Collegare il caricatore solo ad alimentazione CA.
6. Solo uso interno, non esporre alla pioggia o all'acqua.
7. Il caricatore deve essere protetto dall'umidità.
8. Non usare il caricatore all'esterno.
9. Non cortocircuitare i contatti della batteria o del caricatore.
10. Rispettare la polarità “+/-” durante la ricarica.
11. Non aprire l'apparecchiatura. Tenerla fuori dalla portata dei bambini.
12. Non ricaricare le batterie di altri costruttori.
13. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.
14. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.
15. Durante la ricarica delle batterie, verificare che il caricabatterie si trovi in un'area ben ventilata

e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.

1. Non ricaricare batterie che non siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.
2. Una maggior durata nel tempo e prestazioni migliori possono essere ottenute se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18°C e i 24°C. Non caricare le batterie a temperature inferiori a 4,5°C o superiori a 40,5°C. Questo dettaglio è importante in quanto può evitare danni seri alle batterie.
3. Caricare solo pacchi batterie del modello fornito o raccomandato da WORX.

SIMBOLI

Leggere il manuale

Attenzione

Solo uso interno

Classe protezione

Fusibile

Terminale positivo

Terminale negativo

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

PROCEDURA PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

ISTRUZIONI PER LA CARICA

1. CARICAMENTO DELL'UNITÀ BATTERIA

ATTENZIONE! Il caricabatteria e l'unità batteria sono stati progettati appositamente per funzionare assieme. Non utilizzare nessun altro dispositivo. Non inserire e controllare attentamente che non vi siano oggetti metallici nei collegamenti dell'unità batteria per evitare guasti elettrici o altri rischi.

2. PRIMA DI USARE UTENSILI A BATTERIA

L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla.

3. COME SI CARICA LA BATTERIA PROCEDURA DI CARICA

1) Collegare il caricabatteria all'alimentazione elettrica;
2) Far scorrere la batteria per eseguire i collegamenti. La spia light (3) si accenderà di verde e lampeggerà per indicare che la ricarica è stata avviata.
3) Dopo la carica 15 minuti (1.3Ah) / 17 minuti (1.5Ah) / 25 minuti (2.0Ah) / 38 minuti (3.0Ah) / 45 minuti (4.0Ah) / 70 minuti (6.0Ah), la spia smette di lampeggiare e rimane fissa di colore verde, il che significa che la batteria è completamente carica e il caricamento è completato.

ATTENZIONE: Se la batteria viene caricata dopo un uso prolungato o dopo l'esposizione diretta alla luce solare o al calore, lasciare del tempo affinché la batteria si raffreddi prima della rcarica per ottenere la carica completa.

INDICATORE DI CARICA

Questo caricatore è progettato per rilevare alcuni problemi che si possono riscontrare con i pacchi batteria. Le luci d'indicazione segnalano i problemi (fare riferimento alla tavola che segue). In questo caso, inserire un nuovo pacco batteria per determinare se il caricatore è OK. Se la nuova batteria si carica in modo corretto, allora il pacco batteria originale è difettoso e deve essere portato ad un centro di raccolta o riciclaggio. Se il nuovo pacco batteria manifesta gli stessi problemi, far controllare il caricatore presso un centro assistenza autorizzato.

Luce	Accesa/Lampeggiante	Stato
Rossa accesa		Batteria Difettosa
Luce rossa	- - - - -	Protezione della temperatura della batteria La temperatura della batteria è inferiore a 0°C o superiore a 45°C.
Verde accesa		Ricarica completata
Luce verde intermittente	- - - - - -	Caricamento

PROTEZIONE DELLA TEMPERATURA DELLA

BATTERIA

Questo caricabatterie dispone di una funzione di protezione della temperatura della batteria. Quando il caricabatterie rileva una batteria troppo calda o fredda (Il Luce diventa di colore rosso intermittente), si attiva automaticamente il circuito di protezione e sospende la carica fino a quando la batteria non ha raggiunto la temperatura giusta. La procedura di carica inizierà quindi automaticamente (Il Luce diventa di colore verde intermittente). Questa funzione assicura la durata massima della batteria.

CARICA DI MANTENIMENTO

Se un pacco batteria completamente carico è lasciato nel caricatore, Il Luce rimane di colore verde. Il pacco batteria rimane in carica con una corrente di manutenzione.

PACCHI BATTERIA DIFETTOSA

Questo caricatore rileverà i pacchi batteria difettosa. Quando un pacco batteria è inserito nel caricatore, questo cercherà di ripararlo. Questa procedura dura circa 30 minuti (Il Luce diventa di colore verde intermittente). Quando la riparazione è terminata, la procedura di carica del pacco batteria inizierà automaticamente alla massima capacità possibile (Il Luce è di colore verde intermittente). Se la luce diventa rossa in modo stabile, la batteria è scarica.

NOTA: I pacchi batteria riparati sono ancora utilizzabili però sono in grado di lavorare tanto quanto i pacchi batteria nuovi.

NOTE IMPORTANTI SULLA PROCEDURA DI CARICA:

1. Caricare le batterie nuove oppure le batterie che sono state immagazzinate per del tempo. Se si vuole immagazzinare la batteria per periodi prolungati, caricarla completamente per assicurane la massima durata.
2. Durate maggiori e prestazioni superiori si ottengono se il pacco batteria è caricato quando la temperatura dell'aria è compresa tra 65°F e

75°F (18°C e 24°C). Non caricare il pacco batteria quando la temperatura è inferiore ai -40°F (-4,5°) o superiore ai 105°F (40,5°). Questo è importante e può prevenire gravi danni al pacco batteria.

1. Non congelare mai il pacco batteria e non immergerlo mai in acqua o altri liquidi.
2. Quando il pacco batteria non produce potenza sufficiente per lavori eseguiti con facilità in precedenza, ricaricare la batteria, non continuare ad usarla in queste condizioni. Il pacco batteria può essere caricato ogni volta che si vuole senza effetti negativi sul pacco batteria.
3. Durante la procedura di carica, è normale che caricatore e batteria diventino caldi.
4. Se il pacco batteria non si carica in modo appropriato:

a. Controllare che la presa di corrente eroghi corrente collegando un'altra attrezzatura.

b. Collegare e scollegare per controllare se il caricatore è OK.

c. Controllare che la batteria non sia stata danneggiata.

d. Spostare il caricatore ed il pacco batteria in un luogo dove la temperatura d'ambiente è compresa tra 65°F e 75°F (18°C e 24°C).

e. Se il problema della ricarica non si risolve, portare utensile, il pacco batterie e il caricatore a un centro di assistenza autorizzato.

f. In certe condizioni, quando il caricatore è collegato alla presa di corrente, i contatti esposti all'interno del caricatore possono essere cortocircuitati da oggetti estranei. Oggetti estranei di natura conduttiva, come particelle metalliche devono essere tenuti lontani dagli alloggi del caricatore. Scollegate sempre il caricatore dalla presa di corrente quando non è inserito il pacco batteria, oppure prima della pulizia.

SOLUZIONE DI PROBLEMI

1. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

a) Verificare che il caricatore e il pacco batterie siano compatibili tra loro.
b) La batteria deve essere inserita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED verde intermittente.

2. RAGIONI DI TEMPI DI CARICAMENTO DIVERSI

Il tempo di caricamento della vostra batteria può dipendere da diverse ragioni e non da difetti del prodotto.

a) Se l'unità batteria è caricata in modo parziale, è possibile effettuarne il caricamento in meno di

tempo di carica nominale.

b) Se il pacco batteria e la temperatura ambiente sono molto freddi/caldi, la ricarica potrebbe richiedere più tempo. Trovare un ambiente appropriato con la giusta temperatura dell'aria per avviare la ricarica.
c) Se l'unità batteria è molto calda, è necessario togliere l'unità stessa dal caricabatteria ed attendere il tempo necessario affinché l'unità si raffreddi tornando a temperatura ambiente e solo a questo punto riavviare il caricamento.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede lubrificazione o manutenzione aggiuntiva. Non utilizzare mai acqua o detergenti chimici per pulire l'attrezzo, pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi,

POSITEC Germany GmbH

Dichiara che l'apparecchio,

Descrizione Carica batteria

Codice WA3867

È conforme alle seguenti direttive:

2004/108/EC (prima 2016/04/20)

2014/30/EU (dal 2016/04/20)

2006/95/EC (prima 2016/04/20)

2014/35/EU (dal 2016/04/20)

2011/65/EU

Conforme a

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

A# C E

Suzhou 2016/01/21

Allen Ding

Vice capo ingegnere, testing e certificazione
