Terméktípus	Akkumulátortöltő
Modell	WA3867
Márka	WORX
Névleges feszültség	14,4 – 20 V
Töltőáram	6,0 A
Névleges teljesítmény	160 W
Kompatibilis akkumulátortípus	Li-Ion
Cellák száma (akkumulátor)	4, 5 vagy 10
Tápfeszültség	100 – 240 V ~ 50/60 Hz
Tömeg	0,7 kg
Védelmi osztály	II
Ajánlott töltési hőmérséklet	18 °C és 24 °C között
Tipikus töltési idő	15 perc (1,3 Ah) – 70 perc (6,0 Ah)
Töltésjelző	Villogó zöld LED (töltés folyamatban), folyamatos zöld (akkumulátor feltöltve), piros (hibás akkumulátor), villogó piros (hővédelem)
Biztonsági funkciók	Hővédelem, hibás akkumulátor érzékelése, rövidzárlatvédelem
Karbantartás	Száraz ruhával tisztítsa; ne használjon vizet vagy vegyszereket
Környezetvédelem	Ne dobja a háztartási hulladékba; hasznosítsa újra szaküzemben
Használat	Csak beltéri használatra; ne tegye ki esőnek vagy víznek
Tartozékok	Csak töltő (akkumulátor külön vásárolandó)

Gyakran ismételt kérdések - WA3867 WORX

Milyen típusú akkumulátort tölthetek a WA3867 töltővel?

Ez a töltő 14,4 V – 20 V közötti Li-Ion WORX akkumulátorok töltésére készült. Ne töltsön más típusú akkumulátort.

Mennyi ideig tart egy akkumulátor feltöltése?

A töltési idő az akkumulátor kapacitásától függ: kb. 15 perc 1,3 Ah, 25 perc 2,0 Ah, 45 perc 4,0 Ah és 70 perc 6,0 Ah esetén.

Mit jelent a töltőn lévő jelzőfény?

A zöld LED villog töltés közben, folyamatos zöldre vált, ha az akkumulátor feltöltődött. A piros LED hibás akkumulátort jelöl, a villogó piros pedig hővédelmet jelez (az akkumulátor túl meleg vagy túl hideg).

A töltés után rajtahagyhatom az akkumulátort a töltőn?

Igen, a töltő fenntartó árammal tartja az akkumulátort. A LED zöld marad.

Miért nem illeszkedik az akkumulátor a töltőbe?

Győződjön meg róla, hogy kompatibilis WORX akkumulátort használ. Az akkumulátor csak egy irányba illeszthető; forgassa finoman, amíg be nem kattan.

Mit tegyek, ha a piros LED világít?

A piros LED hibás akkumulátort jelez. Próbáljon meg tölteni egy másik akkumulátort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizközponttal.

Tölthetem az akkumulátort hideg vagy meleg időben?

Ajánlott 18 °C és 24 °C között tölteni. 4,5 °C alatt vagy 40,5 °C felett a töltés felfüggeszthető az akkumulátor védelme érdekében.

Hogyan tisztítsam a töltőt?

Húzza ki a töltőt, és száraz ruhával tisztítsa. Soha ne használjon vizet vagy vegyi tisztítószereket.

A töltő képes javítani egy hibás akkumulátort?

Igen, a töltő körülbelül 30 percig próbálja javítani az akkumulátort. Ha a javítás sikeres, a töltés folytatódik. Ellenkező esetben a LED piros marad, és az akkumulátort ki kell cserélni.

Hol találok pótalkatrészeket vagy javíttathatom a töltőt?

Forduljon egy hivatalos WORX vevőszolgálati központhoz. Ne nyissa fel a töltőt saját maga.

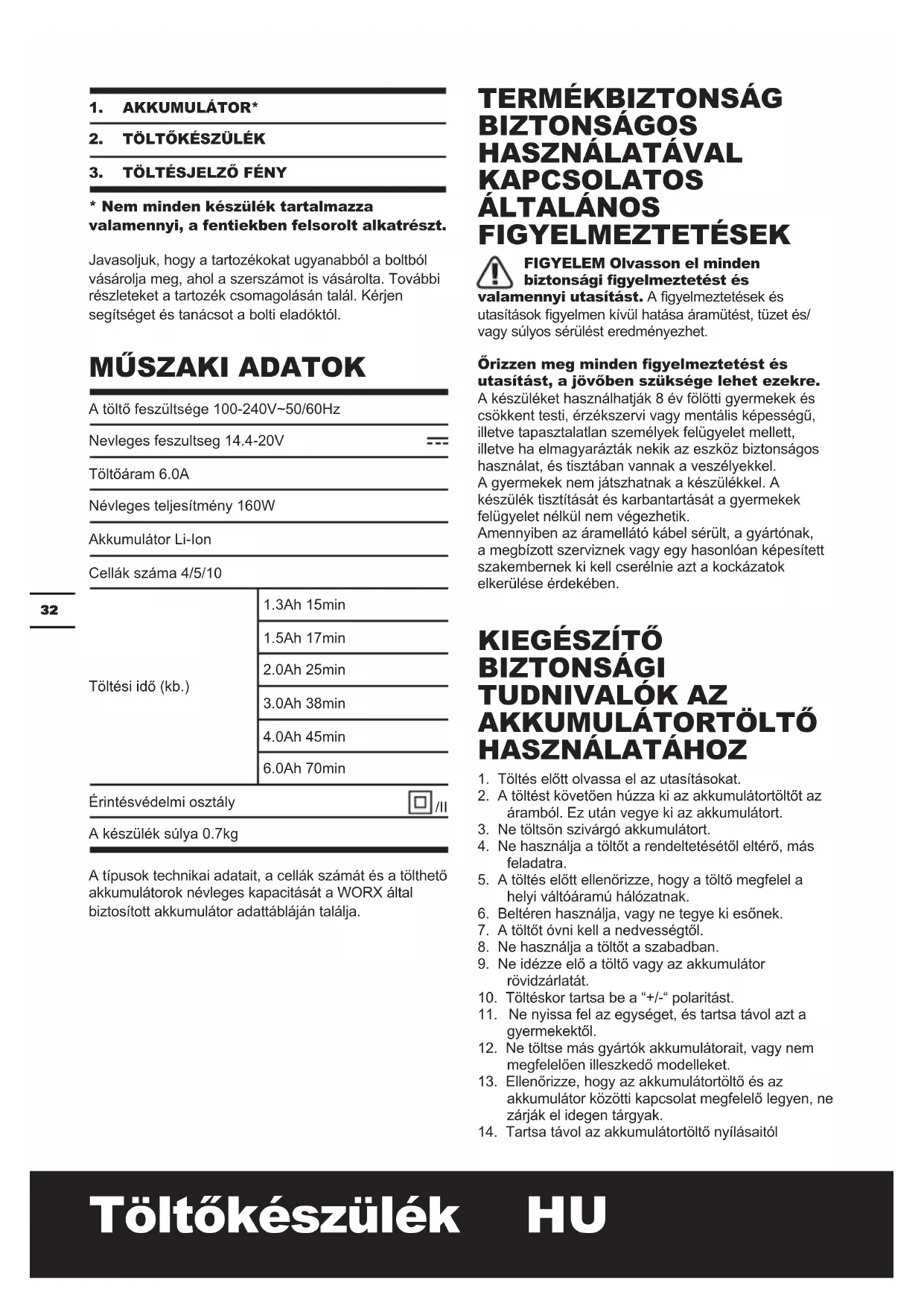

HASZNÁLATI ÚTMUTATÓ WA3867 WORX

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

MÜSZAKI ADATOK

A töltő feszültsége 100-240V~50/60Hz
Nevleges feszultseg 14.4-20V	---
Töltőáram 6.0A
Névleges teljesítmény 160W
Akkumulátor Li-Ion
Cellák száma 4/5/10

Érintésvédelmi osztály

A készülék súlya 0.7kg

A típusok technikai adatait, a cellák számát és a tölthető akkumulátorok névleges kapacitását a WORX által biztosított akkumulátor adattábláján találja.

TERMÉKBIZTONSÁG BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és

valamennyi utasítást. A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tűzet és/ vagy súlyos sérülést eredményezhet.

Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A készüléket használhatják 8 év fölötti gyermekek és csökkent testi, érzékszervi vagy mentális képességű, illetve tapasztalatlan személyek felügyelet mellett, illetve ha elmagyarázták nekik az eszköz biztonságos használat, és tisztában vannak a veszélyekkel.

A gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását a gyermekek felügyelet nélkül nem végezhetik.

Amennyiben az áramellátó kábel sérült, a gyártónak, a megbízott szerviznek vagy egy hasonlóan képesített szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében.

KIEGÉSZÍTŐ BIZTONSÁGI TUDNIVALÓK AZ AKKUMULÁTORTÖLTŐ HASZNÁLATÁHOZ

1. Töltés előtt olvassa el az utasításokat.
2. A töltést követően húzza ki az akkumulátortöltőt az áramból. Ez után vegye ki az akkumulátort.
3. Ne töltsön szivárgó akkumulátort.
4. Ne használja a töltöt a rendeltetésétől eltérő, más feladatra.
5. A töltés előtt ellenőrizze, hogy a töltő megfelel a helyi váltóáramú hálózatnak.
6. Beltéren használja, vagy ne tegye ki esőnek.
7. A töltöt óvni kell a nedvességtöl.
8. Ne használja a töltőt a szabadban.
9. Ne idézze elő a töltő vagy az akkumulátor rövidzárlatát.
10. Töltéskor tartsa be a “+/-” polaritást.
11. Ne nyissa fel az egységet, és tartsa távol azt a gyermekektől.
12. Ne töltse más gyártók akkumulátorait, vagy nem megfelelően illeszkedő modelleket.
13. Ellenőrizze, hogy az akkumulátortöltő és az akkumulátor közötti kapcsolat megfelelő legyen, ne zárják el idegen tárgyak.
14. Tartsa távol az akkumulátortöltő nyílásaitól

az idegen tárgyakat, és óvja a töltöt a szennyeződéstől és nedvességtől. Száraz, fagymentes helyen tárolja.

1. Az akkumulátortöltőt jól szellőző helyen, gyúlékony anyagoktól távol tárolja. Töltés közben az akkumulátor felforrósodhat. Ne töltse túl az akkumulátorokat. Gondoskodjon róla, hogy az akkumulátorok és töltők ne maradjanak felügyelet nélkül töltés közben.
2. Ne töltse újra a nem tölthető elemeket, mivel ezek felforrósodhatnak vagy eltörhetnek.
3. Hosszabb élettartamot és jobb teljesítményt biztosíthat, ha az akkumulátort 18°C és 24°C közötti hömérsékleten tölti. Ne töltse az akkumulátort 4,5°C alatt, vagy 40,5°C fölött. Ezt fontos betartani, mivel megelőzheti az akkumulátor súlyos károsodását.
4. Töltéshez csak a WORX által biztosítottal megegyező akkumulátormodellt, vagy a WORX által javasolt modellt válasszon.

SZIMBÓLUMOK

Olvassa el az üzemeltetői kézikönyvet

Figyelmeztetés

Csak beltérben használható

Dupla szigetelés

Vezeték

Pozitív terminál

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.

A TÖLTÉS FOLYAMATA

MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el figyelmesen az utasításokat.

TÖLTÉSI UTASÍTÁSOK

1. AZ AKKUMULÁTOR FELTÖLTÉSE

FIGYELMEZTETÉS: A töltőt és az akkumulátort kifejezetten egymáshoz tervezték,

ezért ne próbálkozzon más eszköz használatával. Soha ne helyezzen fémtárgyakat a töltőbe vagy az akkumulátorba, és ne engedje, hogy azokba fémtárgyak jussanak, mivel ez elektromos meghibásodáshoz vezet, és veszélyes.

2. AZ AKKUMULÁTOROS SZERSZÁM HASZNÁLATA ELÖTT

Az akkumulátor NINCS FELTÖLTVE, használat előtt előbb fel kell tölteni.

3. AZ AKKUMULÁTOR FELTÖLTÉSE A TÖLTÉS FOLYAMATA

1) Dugja be a töltöt egy megfelelő aljzatba. 2) Csúsztassa az akkumulátort a töltőbe. A lámpa (3) zölden villog, és jelzi a töltés kezdetét.
3) Töltés után Körülbelül 15 percet (1.3Ah) / 17 percet (1.5Ah) / 25 percet (2.0Ah) / 38 percet (3.0Ah) / 45 percet (4.0Ah) / 70 percet (6.0Ah) perc elteltével a villogás abbamarad, és a lámpa folyamatos zöld fénnyel világít, ez jelzi, hogy az akkumulátor feltöltődött.

FIGYELMEZTETÉS: Ha az akkumulátor folyamatos használatot követően vagy közvetlen napfénynek/forróságnak kitéve merült le, A teljes feltöltés elérése érdekében, a töltés megkezdése előtt az akkumulátort hagyja lehülni.

TÖLTÉSJELZŐ

A töltöt úgy tervezték, hogy észlelje az akkumulátorokkal kapcsolatos problémákat. A jelzőfények problémákat jeleznek (lásd az alábbi táblázatot). Ha a probléma fellép, helyezzen be egy másik akkumulátort, hogy ellenőrizze, a töltő megfelelően működik-e. Ha az új akkumulátor megfelelően töltődik, akkor az eredeti akkumulátor hibás, és a szervizközpontba vagy az újrahasznosító központba kell eljuttatni. Ha az új akkumulátor is ugyanazt a hibát jelzi, mint az eredeti akkumulátor, teszteltesse a töltöt egy hivatalos szervizközpontban.

Fény	BE-/ villog	Állapot
Piros világít		Hibás akkumulátor
Piros villog	- - - - -	Az akkumulátor hővédelme Az akkumulátor hőmérséklete alacsonyabb, mint 0°C vagy magasabb, mint 45°C.
Zöld világít Teljesen feltöltve
[C3AB]
Z [C54S] [STDX]		Töltés

AZ AKKUMULÁTOR HŐVÉDELME

Az akkumulátortöltő rendelkezik akkumulátor hővédelmi funkcióval is. Amennyiben az akkumulátortöltő azt érzékeli, hogy az akkumulátor hőmérséklete túl magas (vagy túl alacsony) (a jelzőfény pirosra villog), akkor ez a védelmi áramkör bekapcsol, és addig nem engedi tölteni az akkumulátort, amíg az el nem éri a megfelelő hőmérsékletet. Ekkor a töltés automatikusan elindul (a jelzőfény zölden villog). Ez a funkció biztosítja az akkumulátor maximális élettartamát.

TÖLTÖBEN HAGYOTT AKKUMULÁTOR

Ha egy teljesen feltöltött akkumulátort a töltőben hagy, a jelzőfény zöld marad. Az akkumulátor töltöttségét gyenge töltéstartó áram tartja állandó értéken.

HIBÁS AKKUMULÁTOR

A töltő érzékeli a hibás akkumulátort. Ha a töltőbe hibás akkumulátort helyez, a töltő megpróbálja kijavítani azt. Az folyamat kb. 30 percet tart (a jelzőfény zölden villog). Miután a kijavítást befejezte, automatikusan elkezdi tölteni az akkumulátort a lehető legmagasabb kapacitásra (a jelzőfény zölden villog). Ha a piros színű kijelző világít, akkor ez az akkumulátor meghibásodását mutatja.

MEGJEGYZÉS: A kijavított akkumulátorok használhatóak, de nem várható el tölük olyan teljesítmény, mint az új akkumulátoroktól.

FONTOS TÖLTÉSI FIGYELMEZTETÉSEK:

1. Az új vagy hosszú ideig tárolt akkumulátorokat használat előtt töltse fel. Ha az akkumulátort hosszú ideig szeretné tárolni, előtte töltse fel teljesen, hogy biztosítsa a maximális élettartamát.
2. A hosszú élettartamot és a jobb teljesítményt úgy érheti el, ha az akkumulátort 18°C és 24°C között tölti. Ne töltse az akkumulátort 4,5°C alatti vagy 40,5°C fölötti hőmérsékleten. Ezt fontos betartani, mivel megelőzheti az akkumulátor súlyos károsodását.
3. Soha ne hagyja, hogy az akkumulátor megfagyjon, és ne merítse vízbe vagy más folyadékba.
4. Ha az akkumulátor nem biztosít kellő erőt olyan feladatok elvégzéséhez, amelyeket korábban egyszerűen elvégzett, töltse újra az akkumulátort, ne használja ebben az állapotban. Egy részlegesen lemerült akkumulátort bármikor feltölthet anélkül, hogy az káros hatással lenne az akkumulátorra.

5. Töltés közben normális jelenség, ha az akkumulátor és a töltő felmelegszik.

6. Ha az akkumulátor nem tölt megfelelően:
   a. Ellenőrizze az aljzat áramellátását, dugjon be egy másik készüléket.
   b. Dugja be és húzza ki, így ellenőrizze, hogy a töltő működik-e
   c. Ellenőrizze, hogy az akkumulátor sérült-e
   d. Vigye a töltöt és az akkumulátort olyan helyre, ahol a környezeti hőmérséklet körülbelül 18°C és 24°C között van.
   e. Ha az akkumulátor továbbra sem töltödik, vigye el a szervizbe a szerszámot, az akkumulátort és a töltöt.
   f. Bizonyos körülmények között előfordulhat, hogy valamilyen idegen tárgy az áramellátás alá helyezett töltő szabadon maradt érintkezőinek rövidzárlatát okozza. Töltse távol a töltő üregétől a vezető idegen anyagokat, például fémtárgyakat. Ha nincs benne akkumulátor, illetve tisztítás előtt mindig húzza ki az áramból a töltőt.

HIBAELHÁRÍTÁS

1. NEM TUDOM BELEHELYEZNI A TÖLTÖBE AZ AKKUMULÁTORT. MIÉRT?

a) Ellenőrizze, hogy a töltőt és az akkumulátort egymáshoz tervezték-e.
b) Az akkumulátor csak egy irányban helyezhető be a töltőbe. Forgassa el az akkumulátort, amíg behelyezhető a nyílásba - ha a töltés elindul, a jelzőfény zölden villog.

2. MIÉRT VÁLTOZIK A TÖLTÉSI IDŐ?

A töltési időt sok olyan tényező befolyásolhatja, amely nem jelzi a készülék meghibásodását.

a) Ha az akkumulátor csak részben merült le, akkor a teljes feltöltéshez kevesebb idő kell, mint a névleges töltési idő.
b) Ha az akkumulátor és a környezeti hőmérséklet túl magas vagy túl alacsony, a feltöltés hosszabb időt vehet igénybe. Kérjük, keressen egy megfelelő hőmérsékletű környezetet, és indítsa el a töltést.
c) Ha az akkumulátor túl forró, a belső biztonsági késleltető megakadályozza a töltést. Ha az akkumulátor túlságosan forró, vegye le az akkumulátort a töltőről, és várja meg, hogy szobahőmérsékletre lehüljön, mielőtt elkezdi tölteni.

KARBANTARTÁS

Bármilyen állítás, javítás vagy karbantartási művelet előtt húzza ki a kábelt a konnektorból.

A szerszámot nem szükséges megkenni vagy karbantartani. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye

oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

POSITEC Germany GmbH

Kijelenti, hogy a termék:

Leírás Töltőkészülék

Típus WA3867

Megfelel a következő irányelveknek:

2004/108/EC (2016/04/20 elött)

2014/30/EU (2016/04/20 óta)

2006/95/EC (2016/04/20 elött)

2014/35/EU (2016/04/20 óta)

2011/65/EU

Az alábbi normáknak

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

M A

C€

Suzhou 2016/01/21

Allen Ding

Helyettes fömérnöke, Tesztelés és minősítés
