WA3867 - Bateria WORX - Bezpłatna instrukcja obsługi

Typ produktu	Ładowarka do baterii
Model	WA3867
Marka	WORX
Napięcie znamionowe	14,4 – 20 V
Prąd ładowania	6,0 A
Moc znamionowa	160 W
Rodzaj kompatybilnej baterii	Li-Ion
Liczba ogniw (bateria)	4, 5 lub 10
Napięcie zasilania	100 – 240 V ~ 50/60 Hz
Masa	0,7 kg
Klasa ochronności	II
Zalecana temperatura ładowania	18 °C do 24 °C
Typowy czas ładowania	15 min (1,3 Ah) do 70 min (6,0 Ah)
Wskaźnik ładowania	LED zielony migający (ładowanie w toku), zielony stały (bateria pełna), czerwony (bateria uszkodzona), czerwony migający (ochrona termiczna)
Funkcje bezpieczeństwa	Ochrona termiczna, wykrywanie uszkodzonej baterii, zabezpieczenie przed zwarciem
Konserwacja	Czyścić suchą szmatką; nie używać wody ani środków chemicznych
Środowisko	Nie wyrzucać wraz z odpadami domowymi; recykling w specjalistycznym centrum
Użytkowanie	Tylko do użytku wewnętrznego; nie narażać na deszcz ani wodę
Dołączone akcesoria	Tylko ładowarka (bateria sprzedawana oddzielnie)

Często zadawane pytania - WA3867 WORX

Jaki typ baterii mogę ładować za pomocą ładowarki WA3867?

Ta ładowarka jest przeznaczona do ładowania baterii Li-Ion WORX o napięciu 14,4 V do 20 V. Nie ładuj innych typów baterii.

Ile czasu potrzeba na naładowanie baterii?

Czas ładowania zależy od pojemności baterii: około 15 min dla 1,3 Ah, 25 min dla 2,0 Ah, 45 min dla 4,0 Ah i 70 min dla 6,0 Ah.

Co oznacza wskaźnik świetlny na ładowarce?

Zielona dioda miga podczas ładowania, staje się stała zielona, gdy bateria jest pełna. Czerwona dioda wskazuje uszkodzoną baterię, a migająca czerwona sygnalizuje ochronę termiczną (bateria zbyt gorąca lub zbyt zimna).

Czy mogę pozostawić baterię na ładowarce po naładowaniu?

Tak, ładowarka utrzymuje baterię za pomocą prądu podtrzymującego. Wskaźnik pozostaje zielony.

Dlaczego moja bateria nie pasuje do ładowarki?

Upewnij się, że używasz kompatybilnej baterii WORX. Baterię można włożyć tylko w jednym kierunku; obróć ją delikatnie, aż się zablokuje.

Co zrobić, jeśli zaświeci się czerwona dioda?

Czerwona dioda wskazuje uszkodzoną baterię. Spróbuj naładować inną baterię. Jeśli problem się powtarza, skontaktuj się z autoryzowanym centrum serwisowym.

Czy mogę ładować baterię w zimnych lub gorących temperaturach?

Zaleca się ładowanie w temperaturze od 18 °C do 24 °C. Poniżej 4,5 °C lub powyżej 40,5 °C ładowanie może zostać wstrzymane w celu ochrony baterii.

Jak wyczyścić ładowarkę?

Odłącz ładowarkę i wyczyść ją suchą szmatką. Nigdy nie używaj wody ani chemicznych środków czyszczących.

Czy ładowarka może naprawić uszkodzoną baterię?

Tak, ładowarka próbuje naprawić baterię przez około 30 minut. Jeśli naprawa się powiedzie, ładowanie zostanie wznowione. W przeciwnym razie dioda pozostaje czerwona i baterię należy wymienić.

Gdzie mogę znaleźć części zamienne lub naprawić ładowarkę?

Zwróć się do autoryzowanego centrum serwisowego WORX. Nie otwieraj ładowarki samodzielnie.

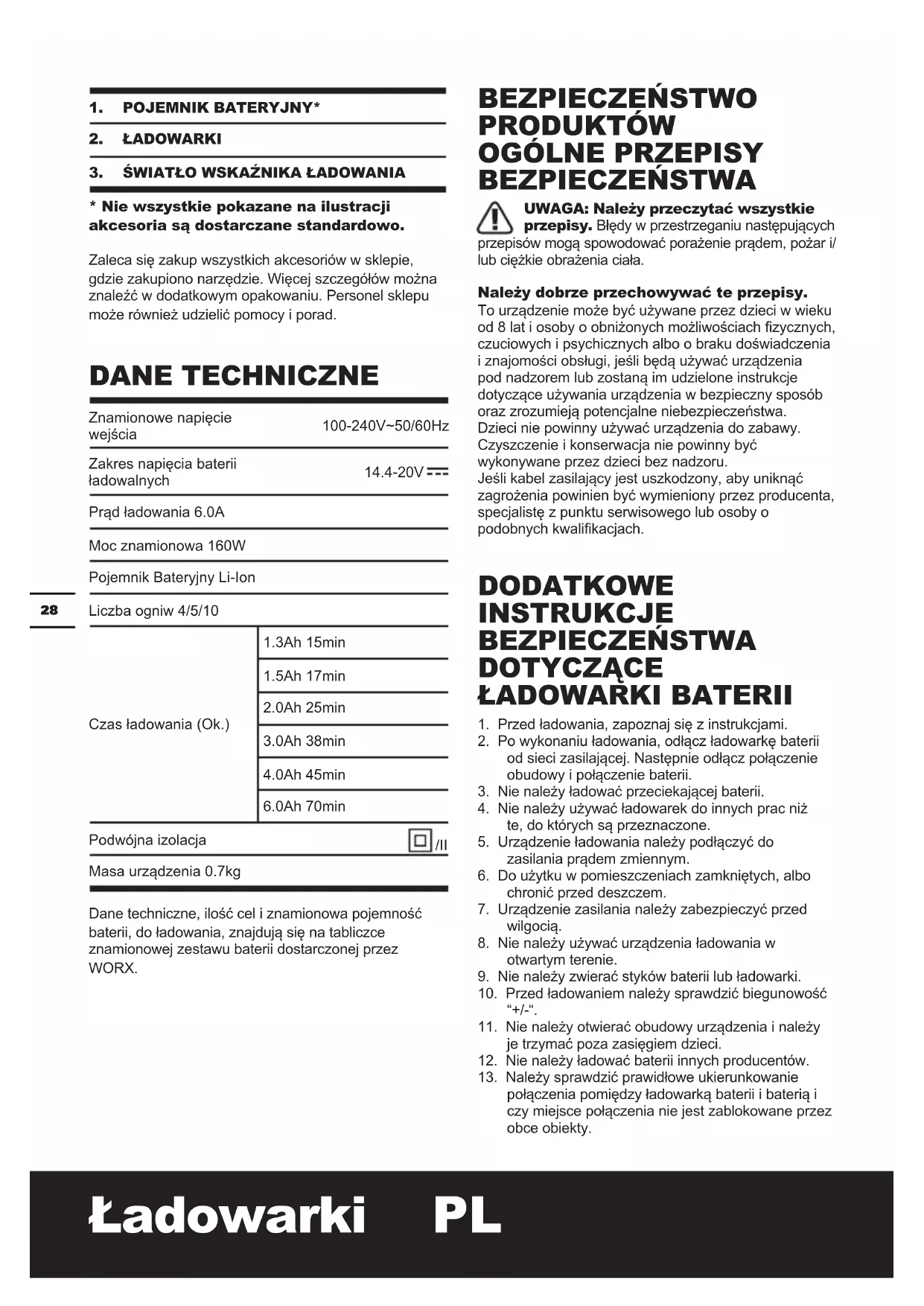

INSTRUKCJA OBSŁUGI WA3867 WORX

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

DANE TECHNICZNE

Znamionowe napięcie wejścia	100-240V~50/60Hz
Zakres napięcia baterii ładowalnych	14.4-20V ---
Prąd ładowania 6.0A
Moc znamionowa 160W
Pojemnik Bateryjny Li-Ion

Liczba ogniw 4/5/10

Czas ładowania (Ok.)	1.3Ah 15min
	1.5Ah 17min
	2.0Ah 25min
	3.0Ah 38min
	4.0Ah 45min
	6.0Ah 70min

Podwójna izolacja

Masa urządzenia 0.7kg

Dane techniczne, ilość cel i znamionowa pojemność baterii, do ładowania, znajdują się na tabliczce znamionowej zestawu baterii dostarczonej przez WORX.

BEZPIECZEŃSTWO PRODUKTÓW OGÓLNE PRZEPISY BEZPIECZEŃSTWA

UWAGA: Należy przeczytać wszystkie

przepisy. Błędy w przestrzeganiu następujących

przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy dobrze przechowywać te przepisy.

To urządzenie może być używane przez dzieci w wieku od 8 lat i osoby o obniżonych możliwościach fizycznych, czuciowych i psychicznych albo o braku doświadczenia i znajomości obsługi, jeśli będą używać urządzenia pod nadzorem lub zostaną im udzielone instrukcje dotyczące używania urządzenia w bezpieczny sposób oraz zrozumieją potencjalne niebezpieczeństwa. Dzieci nie powinny używać urządzenia do zabawy. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru. Jeśli kabel zasilający jest uszkodzony, aby uniknąć zagrożenia powinien być wymieniony przez producenta, specjalistę z punktu serwisowego lub osoby o podobnych kwalifikacjach.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI BATERII

1. Przed ładowania, zapoznaj się z instrukcjami.

2. Po wykonaniu ładowania, odłącz ładowarkę baterii od sieci zasilającej. Następnie odłącz połączenie obudowy i połączenie baterii.

3. Nie należy ładować przeciekającej baterii.

4. Nie należy używać ładowarek do innych prac niż te, do których są przeznaczone.

5. Urządzenie ładowania należy podłączyć do zasilania prądem zmiennym.

6. Do użytku w pomieszczeniach zamkniętych, albo chronić przed deszczem.

7. Urządzenie zasilania należy zabezpieczyć przed wilgocią.

8. Nie należy używać urządzenia ładowania w otwartym terenie.

9. Nie należy zwierać styków baterii lub ładowarki.

10. Przed ładowaniem należy sprawdzić biegunowość "+/-".

11. Nie należy otwierać obudowy urządzenia i należy je trzymać poza zasięgiem dzieci.

12. Nie należy ładować baterii innych producentów.

13. Należy sprawdzić prawidłowe ukierunkowanie połączenia pomiędzy ładowarką baterii i baterią i czy miejsce połączenia nie jest zablokowane przez obce obiekty.

14. Z gniazda ładowarki baterii należy usunąć obce obiekty i zabezpieczyć je przed brudem i wilgocią. Ładowarkę należy przechowywać w miejscu suchym i nienarażonym na zamarzanie.

15. W czasie ładowania baterii należy sprawdzić, czy ładowarka baterii znajduje się w miejscu dobrze wentylowanym i z dala od materiałów łatwopalnych. Podczas ładowania baterie mogą nagrzewać się. Nie należy przeładowywać baterii. Podczas ładowania nie wolno pozostawiać baterii i ładowarki bez nadzoru.
16. Nie należy ładować nie ładowalnych baterii, ponieważ mogą się one przegrzać i pęknąć.
17. Dłuższą żywotność akumulatorków oraz lepszą wydajność można uzyskać, jeśli są one ładowane w zakresie temperatur powietrza od 18°C do 24°C. Nie należy ładować akumulatorków w temperaturze powietrza poniżej 4.5°C lub powyżej 40.5°C. Jest to ważne, gdyż może to zapobiec poważnym uszkodzeniom akumulatorków.
18. Ładować jedynie akumulator tego samego modelu dostarczony przez WORX oraz należący do modeli zalecanych przez WORX.

SYMBOLE

Przeczytać instrukcję

Ostrzeżenie

Tylko do użytku w pomieszczeniach

Podwójna izolacja

Bezpiecznik topikowy

Zacisk dodatni

Zacisk ujemny

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

PROCEDURA ŁADOWANIA

UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje.

INSTRUKCJE LADOWANIA

1. ŁADOWANIE AKUMULATORKÓW

OSTRZEŻENIE: Ładowarka oraz

akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczacź przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

2. PRZED UŻYCIEM NARZĘDZIA BEZPRZEWODOWEGO

Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem.

3. JAK ŁADOWAĆ AKUMULATORKI PROCEDURA ŁADOWANIA

1) Włożyć ładowarkę do odpowiedniego gniazda zasilania.
2) Ślizgać do ładowarki zestaw baterii, Dioda (3) zmieni kolor na zielony i zacznie błyskać, informując od rozpoczęciu ładowania.
3) Po zakończeniu ładowania, po 15 minut (1.3Ah) / 17 minut (1.5Ah) / 25 minut (2.0Ah) / 38 minut (3.0Ah) / 45 minut (4.0Ah) / 70 minut (6.0Ah), kontrolka ta przestanie migać i zostanie zapalona zielona, co oznacza, iż akumulator jest w pełni naładowany i ładowanie zostało zakończone.

OSTRZEŻENIE: Aby całkowicie naładować baterię po jej wyczerpaniu w wyniku ciągłego używania lub wystawienia na bezpośrednie oddziaływanie słońca lub ciepła, W celu osiągnięcia pełnego naładowania pozostawić akumulator przed rozpoczęciem ładowania ostygnąć.

WSKAŹNIK ŁADOWANIA

Ładowarka ta jest zaprojektowana do wykrywania niektórych problemów powstałych przy użyciu akumulatorków. Lampki wskazują problemy (zob. tabela poniżej). W przypadku ich wystąpienia należy włożyć nowe akumulatorki w celu sprawdzenia, czy ładowarka działa prawidłowo. Jeśli nowe akumulatorki ładują się poprawnie, oznacza to, że wcześniejsze akumulatorki są uszkodzone i należy je zwrócić do centrum serwisowego lub centrum recyklingu. Jeśli nowe akumulatorki wykazują ten sam problem, co wcześniejsze, należy zlecić przetestowanie ładowarki w autoryzowanym centrum serwisowym.

Światło	Włączone/Migotanie	Status
Czerwone świeci się		Uszkodzona bateria
Czerwone miga		Ochrona termiczna akumulatora Temperatura akumulatora jest mniejsza niż 0°C lub wyższa niż 45°C.
Zielone świeci się [622C]		Pełne naładowanie
Zielone mruga [8066]		Ładowanie

OCHRONA TERMICZNA AKUMULATORA

Niniejsza ładowarka wyposażona jest w funkcję ochrony termicznej akumulatora.

Jeżeli ładowarka wykryje akumulator, która jest zbyt nagrzany albo zimny (zmieni kolor na czerwony i zacznie migać), automatycznie zaktywuje obwód ochronny i zatrzyma ładowanie, dopóki akumulator nie osiągnie poprawnej temperatury. Następnie proces ładowania rozpocznie się automatycznie (zmieni kolor na zielony i zacznie migać). Funkcja ta zapewnia maksymalny okres eksploatacyjny akumulatorków.

POZOSTAWIANIE AKUMULATORKOW W ŁADOWARCE

Jeśli w ładowarce pozostawiony zostanie w pełni naładowany zestaw baterii, Światło będzie dalej świecić w kolorze zielonym. Akumulator ładowany będzie niedużym prądem konserwacyjnym.

AKUMULATORKI O ZMNIEJSZONEJ POJEMNOŚCI

Ładowarka wykrywa akumulatorki o zmniejszonej pojemności. Po włożeniu akumulatorków o zmniejszonej pojemności, ładowarka będzie próbować je naprawić. Proces ten potrwa około 30 minut (zmieni kolor na zielony i zacznie migać). Po ukończeniu naprawy rozpocznie się automatycznie proces ładowania akumulatorków do ich maksymalnej pojemności (zmieni kolor na zielony i zacznie migać). Jeżeli czerwona kontrolka jest stale zapalona, akumulator jest uszkodzony.

UWAGA: Naprawione akumulatorki można wciąż używać, ale nie należy oczekiwać, że będą miały taką samą wydajność jak nowe akumulatorki.

WAŻNE UWAGI DOTYCZĄCE ŁADOWANIA:

1. Nowe akumulatorki lub akumulatorki przechowywane przez pewien okres należy

naładować przed użyciem. Gdy istnieje potrzeba przechowywania akumulatorków przez dłuższy czas, należy je najpierw całkowicie naładować w celu zapewnienia maksymalnej trwałości.

1. Dłuższą żywotność akumulatorków oraz lepszą wydajność można uzyskać, jeśli są one ładowane w zakresie temperatur powietrza od 18°C do 24°C. Nie należy ładować akumulatorków w temperaturze powietrza poniżej +4.5°C lub powyżej 40.5°C. Jest to ważne, gdyż może to zapobiec poważnym uszkodzeniom akumulatorków.
2. Nigdy nie należy wystawiać ładowarki na działanie niskich temperatur ani zanurzać jej w wodzie czy innych płynach.
3. Jeśli akumulatorki nie są w stanie dostarczyć wystarczającego zasilania przy pracach, które wcześniej były wykonywane z łatwością, należy je powtórnie naładować - nie należy ich używać w tym stanie. Można ładować częściowo rozładowane akumulatorki w dowolnym czasie bez żadnego negatywnego wpływu na akumulatorki.
4. Normalnym zjawiskiem jest, że akumulatorki lekko się nagrzewają podczas ładowania.
5. Jeśli akumulatorki nie ładują się właściwie:
   a. Sprawdzić prąd w gniazdku podłączając inne urządzenie.
   b. Włożyć do gniazdka i wyciągnąć, aby sprawdzić, czy ładowarka jest w porządku.
   c. Sprawdzić, czy akumulatorki nie są uszkodzone
   d. Przenieść ładowarkę i akumulatorki w miejsce, gdzie temperatura otoczenia wynosi około 18°C -24°C.
   e. Jeśli problemy z ładowaniem nie ustąpią, należy oddać narzędzie, akumulatorki i ładowarkę do autoryzowanego centrum serwisowego.
   f. W pewnych warunkach, gdy ładowarka jest podłączona do zasilania, odkryte styki ładujące wewnątrz ładowarki mogą ulec zwarciu na skutek kontaktu z obcym materiałem. Nie należy dopuszczać do ładowarki obcych materiałów przewodzących prąd takich jak cząstki metaliczne. Zawsze należy wyciągać ładowarkę ze źródła zasilania, gdy nie ma w niej akumulatorków lub przed jej czyszczeniem.

ROZWIAZYWANIE PROBLEMÓW

1. NIE MOGĘ WŁOŻYĆ AKUMULATORKÓW DO ŁADOWARKI. DLACZEGO?

a) Sprawdź, czy ładowarka i akumulatorki mogą ze sobą współpracować.
b) Akumulatorki mogą być wkładane do ładowarki tylko w jednym kierunku. Obracać akumulatorkiem aż wejdzie do komory, Kontrolka powinna być zielona i błyskać, gdy akumulator jest ładowany.

2. PRZYCZYNY RÓŻNYCH CZASÓW LADOWANIA

Czas ładowania może różnić się z wielu przyczyn, które nie są defektami produktu.

a) Jeśli temperatura akumulatorków oraz otoczenia jest bardzo niska, wtedy ładowanie może zająć od znamionowy czas ładowania.
b) Jeśli temperatura akumulatora i otoczenia jest bardzo niska//wysoka, ładowanie może potrwać dłużej. Ładowanie należy przeprowadzić w odpowiedniej temperaturze otoczenia.
c) Jeśli akumulatorki są bardzo gorące, nie naładują się, ponieważ ładowanie zostanie odcięte przez wewnętrzny odcinający mechanizm bezpieczeństwa. Jeśli akumulatorki są bardzo gorące, należy je wyjąć z ładowarki i pozwolić na ich ostygnięcie w temperaturze otoczenia, po czym można je naładować.

KONSERWACJA

Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka.

Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. Do czyszczenia ładowarki nigdy nie należy używać wody i środków chemicznych. Czyścić suchą szmatką. Ładowarkę należy zawsze przechowywać w suchym miejscu.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli

istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

My,

POSITEC Germany GmbH

Deklarujemy, że produkt,

Opis Ładowarka

Typ WA3867

Jest zgodny z następującymi dyrektywami:

2004/108/EC (przed 2016/04/20)

2014/30/EU (od 2016/04/20)

2006/95/EC (przed 2016/04/20)

2014/35/EU (od 2016/04/20)

2011/65/EU

Zastępca głównego inżyniera, testowanie i certyfikacja

1. AKKUMULÁTOR\*

2. TÖLTÖKÉSZÜLÉK

3. TÖLTÉSJELZŐ FÉNY

2014/30/EU (od 2016/04/20)

2014/35/EU (od 2016/04/20)

2011/65/EU

Splňované normy

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Suzhou 2016/01/21
