Produkttyp	Batteriladdare
Modell	WA3867
Märke	WORX
Märkspänning	14,4 – 20 V
Laddström	6,0 A
Märkeffekt	160 W
Kompatibel batterityp	Li-Ion
Antal celler (batteri)	4, 5 eller 10
Matningsspänning	100 – 240 V ~ 50/60 Hz
Vikt	0,7 kg
Skyddsklass	II
Rekommenderad laddningstemperatur	18 °C till 24 °C
Typisk laddningstid	15 min (1,3 Ah) till 70 min (6,0 Ah)
Laddningsindikator	Grön blinkande LED (laddar), fast grönt (batteri fullt), rött (defekt batteri), röd blinkande (temperaturskydd)
Säkerhetsfunktioner	Temperaturskydd, detektering av defekt batteri, kortslutningsskydd
Underhåll	Rengör med en torr trasa; använd inte vatten eller kemikalier
Miljö	Kasta inte med hushållsavfall; återvinn på en återvinningsstation
Användning	Endast inomhus; utsätt inte för regn eller vatten
Medföljande tillbehör	Endast laddare (batteri säljs separat)

Vanliga frågor - WA3867 WORX

Vilken typ av batteri kan jag ladda med laddaren WA3867?

Denna laddare är designad för att ladda WORX Li-Ion-batterier från 14,4 V till 20 V. Ladda inga andra batterityper.

Hur lång tid tar det att ladda ett batteri?

Laddningstiden varierar beroende på batterikapaciteten: cirka 15 min för 1,3 Ah, 25 min för 2,0 Ah, 45 min för 4,0 Ah och 70 min för 6,0 Ah.

Vad betyder indikatorlampan på laddaren?

Grön lampa blinkar under laddning, blir fast grönt när batteriet är fullt. Röd lampa indikerar defekt batteri, och röd blinkande indikerar temperaturskydd (batteri för varmt eller för kallt).

Kan jag lämna batteriet på laddaren efter laddning?

Ja, laddaren underhåller batteriet med en underhållsström. Lampan förblir grön.

Varför passar inte mitt batteri i laddaren?

Se till att du använder ett kompatibelt WORX-batteri. Batteriet passar bara på ett sätt; vrid det försiktigt tills det klickar på plats.

Vad gör jag om den röda lampan tänds?

Röd lampa indikerar defekt batteri. Försök ladda ett annat batteri. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.

Kan jag ladda batteriet i kallt eller varmt väder?

Det rekommenderas att ladda mellan 18 °C och 24 °C. Under 4,5 °C eller över 40,5 °C kan laddningen avbrytas för att skydda batteriet.

Hur rengör jag laddaren?

Koppla bort laddaren och rengör den med en torr trasa. Använd aldrig vatten eller kemiska rengöringsmedel.

Kan laddaren reparera ett defekt batteri?

Ja, laddaren försöker reparera batteriet i cirka 30 minuter. Om reparationen lyckas återupptas laddningen. Annars förblir lampan röd och batteriet måste bytas ut.

Var kan jag hitta reservdelar eller få laddaren reparerad?

Vänd dig till en auktoriserad WORX-serviceverkstad. Öppna inte laddaren själv.

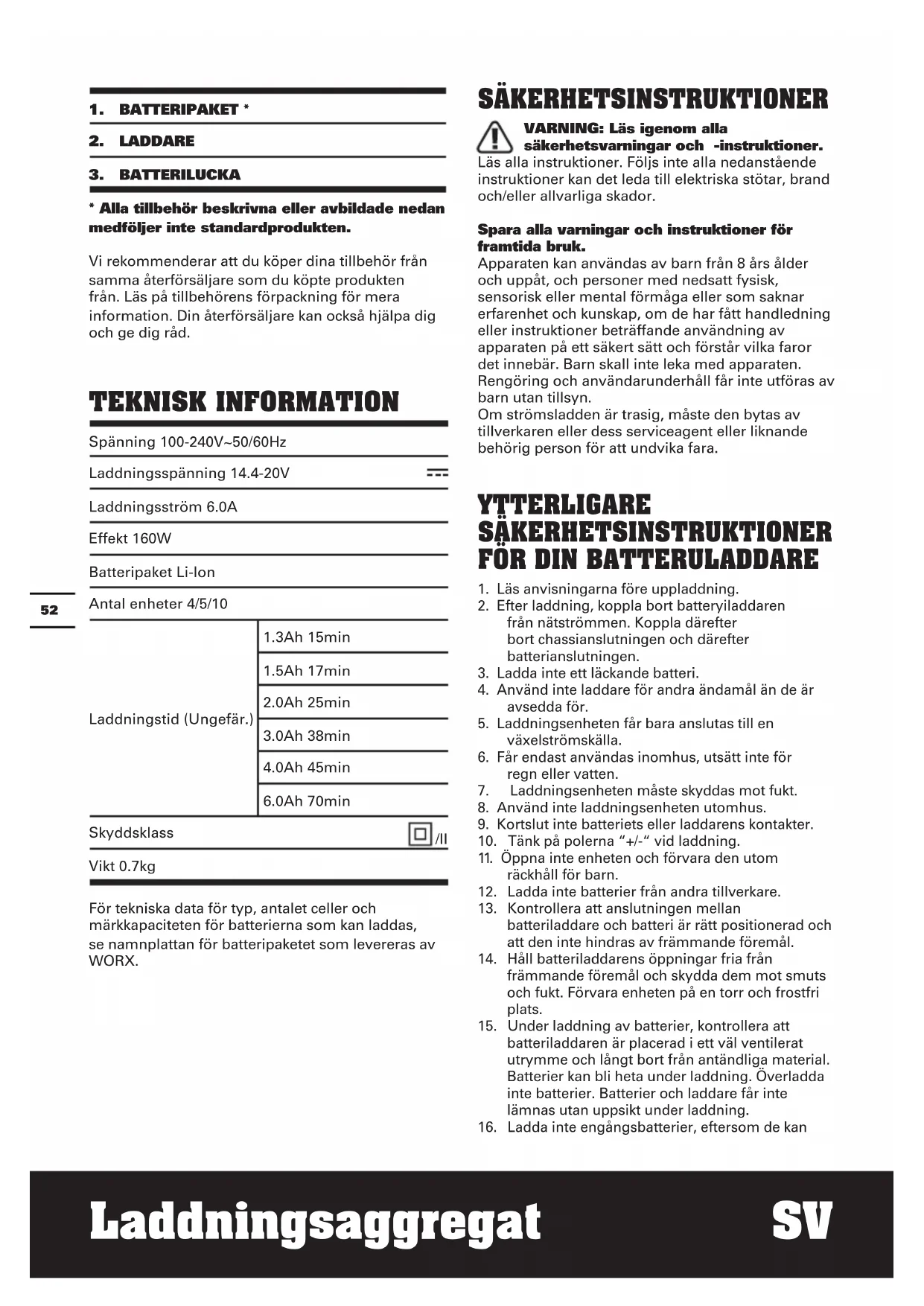

BRUKSANVISNING WA3867 WORX

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

TEKNISK INFORMATION

Spänning 100-240V~50/60Hz

Laddningsspänning 14.4-20V

Laddningsström 6.0A

Effekt 160W

Batteripaket Li-Ion

För tekniska data för typ, antalet celler och märkkapaciteten för batterierna som kan laddas, se namnplattan för batteripaketet som levereras av WORX.

SÄKERHETSINSTRUKTIONER

WARNING: Läs igenom alla säkerhetsvarningar och -instruktioner.

Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Apparaten kan användas av barn från 8 års ålder och uppåt, och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap, om de har fått handledning eller instruktioner beträffande användning av apparaten på ett säkert sätt och förstår vilka faror det innebär. Barn skall inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Om strömsladden är trasig, måste den bytas av tillverkaren eller dess serviceagent eller liknande behörig person för att undvika fara.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR DIN BATTERULADDARE

1. Läs anvisningarna före uppladdning.
2. Efter laddning, koppla bort batteryiladdaren från nätströmmen. Koppla därefter bort chassianslutningen och därefter batterianslutningen.
3. Ladda inte ett läckande batteri.
4. Använd inte laddare för andra ändamål än de är avsedda för.
5. Laddningsenheten får bara anslutas till en växelströmskälla.
6. Får endast användas inomhus, utsätt inte för regn eller vatten.
7. Laddningsenheten måste skyddas mot fukt.
8. Använd inte laddningsenheten utomhus.
9. Kortslut inte batteriets eller laddarens kontakter.
10. Tänk på polerna “+/-” vid laddning.
11. Öppna inte enheten och förvara den utom räckhåll för barn.
12. Ladda inte batterier från andra tillverkare.
13. Kontrollera att anslutningen mellan batteriladdare och batteri är rätt positionerad och att den inte hindras av främmande föremål.
14. Håll batteriladdarens öppningar fria från främmande föremål och skydda dem mot smuts och fukt. Förvara enheten på en torr och frostfri plats.
15. Under laddning av batterier, kontrollera att batteriladdaren är placerad i ett väl ventilerat utrymme och längt bort från antändliga material. Batterier kan bli heta under laddning. Överladda inte batterier. Batterier och laddare får inte lämnas utan uppsikt under laddning.
16. Ladda inte engångsbatterier, eftersom de kan

överhettas och gå sönder.

1. Om batteriet laddas i en temperatur mellan 18 och 24 grader får batteriet högre kapacitet och längre livslängd. Ladda inte batteriet i temperaturer under 4,5 eller över 40,5 grader. Detta är mycket viktigt eftersom det förhindrar allvarliga skador på batteriet.
2. Ladda endast batteripaket av samma modell som tillhandahålls av WORX och modeller som rekommenderas av WORX.

SYMBOLER

Läs handboken

Varning

Får endast användas inomhus

Dubbel isolering

Säkring

Positiv terminal

Negativ terminal

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsrld.

LADDNINGSPROCEDUR

OBS! Innan du använder verktyget, läs noga igenom bruksanvisningen.

LADDNINGSINSTRUKTIONER

1. LADDNING AV BATTERIPAKETET

Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning.

3. HUR BATTERIPAKETET SKA LADDAS LADDNINGSPROCEDUR

1) Anslut laddaren till ett lämpligt eluttag.
2) Sätt in batteripaketet i laddaren. LJUSET (3) blir grönt och blinkar för att visa att laddningen påbörjats.
3) Efter att ha laddats 15 minuter (1.3Ah) / 17 minuter (1.5Ah) / 25 minuter (2.0Ah) / 38 minuter (3.0Ah) / 45 minuter (4.0Ah) / 70 minuter (6.0Ah), blir ljuset ihållande grönt utan att blinka, vilket betyder att batteriet är fulladdat och laddningen slutförd.

WARNING: När batteriladdningen är slut efter kontinuerlig användning eller

exponering av direkt solljus eller värme, ge batteriet tid att kylas ned före nästa laddning för att nå full laddning.

LADDNINGSINDIKATOR

Denna laddare är utformad för att upptäcka vissa problem som kan uppstå med batteripaket. Indikatorlampor indikerar problem (se tabell nedan). Om detta inträffar, sätt i ett nytt batteripaket för att kontrollera om laddaren är OK. Om det nya batteriet laddas som det ska, är originalbatteriet defekt och ska returneras till ett servicecenter eller en återvinningscentral. Om det nya batteripaketet uppvisar samma problem som originalbatteripaketet, låt laddaren bli testad på ett auktoriserat servicecenter.

Belysning PÅ/ blinkning Status
Lyser rött		Defekt batteri
Blinkar röd	- - - - -	Batteriets temper-aturskyddTemperaturen påbatteripacket ärmindre än 0°C ellermer än 45°C.
Lyser grönt	—	Fulladdad
Blinkar grön	- - - - - -	Laddning

Denna laddare har en temperatursskyddsegenskap för batteriet. När laddaren detekterar att ett batteripaket är för varmt eller för kallt (ljuset kommer att vara rött och blinka), det aktiverar automatiskt skyddskretsen, och skjuter upp laddningen tills batteripaketet har fått rätt temperatur. Då startar laddningsprocessen automatiskt (Belysning blinkar grön). Denna funktion säkerställer maximal batterilivstid.

LÄTA BATTERIPAKETET SITTA KVAR I LADDAREN

Om ett fulladdat batteripaket får sitta kvar i laddaren, Belysning förblir grön. Batteripaketet fortsätter att laddas med underhållsström.

SVAGA BATTERIPAKET

Denna laddare kommer att detektera ett bristfälligt batteripaket. När ett bristfälligt batteripaket förs in i laddaren kommer laddaren att försöka reparera detta. Denna process varar ca. 30 minuter (Belysning blinkar grön). När reparationen är klar, börjar laddaren automatiskt att ladda batteripaketet till högsta möjliga kapacitet (Belysning blinkar grön). Om ljuset blir ihållande rött är batteripaketet slut.

OBS! Reparerade batteripaket kan fortfarande användas, men man ska inte förvänta sig att de presterar lika bra som nya batteripaket.

VIKTIGT ATT TÄNKA PÅ VID LADDNING:

1. För ett nytt batteri eller ett batteri som har förvarats en tid, ladda batteriet före användning. Om du tänker förvara batteriet en lång tid, ladda batteripaketet fullt för att säkerställa maximal batterilivstid.
2. Längre livstid och bättre prestanda kan erhållas om batteripaketet laddas i lufttemperaturer på 18°-24°C. Ladda inte batteripaketet i lufttemperaturer under +4,5°C eller över 40,5°C. Detta är viktigt eftersom det kan förhindra allvarlig skada på batteripaketet.
3. Laddaren får aldrig frysas eller sänkas ner i vatten eller annan vätska.
4. När batteripaketet inte längre producerar tillräckligt med ström för användningar som

tidigare utfördes med lätthet, ska du ladda batteriet. Fortsätt inte att använda batteriet utan att ladda upp det. Du kan ladda ett delvis urladdat batteripaket när helst du vill, utan att detta påverkar batteripaketet negativt.

1. Vid laddning är det normalt att laddare och batteripaket kan kännas varma vid beröring.
2. Om batteripaketet inte laddas som det ska:
   a. Kontrollera eluttagets strömtillförsel genom att ansluta en annan elapparat.
   b. Anslut och koppla ur för att kontrollera huruvida laddaren är OK.
   c. Kontrollera huruvida batteriet är skadat.
   d. Flytta laddaren och batteripaketet till en plats där den omgivande lufttemperaturen är ca. 18°-24°C.
   e. Om laddningsproblemet kvarstår, ta med verktyget, batteripaketet och laddaren till ett auktoriserat servicecenter.
   f. Under vissa förhållanden, när laddaren är ansluten till strömkällan, kan de frilagda laddningskontakterna inuti laddaren kortslutas av främmande material. Främmande material som är ledande, som t ex metallpartiklar, ska hållas borta från laddarens hålrum. Koppla alltid bort laddaren från strömkällan när det inte sitter något batteripaket i laddaren, eller före rengöring.

FELSÖKNING

1. JAG KAN INTE SÄTTA IN BATTERIET I BATTERILADDAREN. VARFÖR?

a) Kontrollera att laddare och batteripaket är specifikt avsedda för att fungera tillsammans.
b) Batteriet kan bara sättas i på ett sätt. Vrid batteriet tills det går att föra in i facket. indikatorljustet bör vara grönt och blinka när batteriet laddas.

2. ORSAKER TILL OLIKA LADDNINGSTIDER.

Laddningstiden kan påverkas av olika faktorer som inte innebär något fel i produkten.

a) Om batteripaketet är endast delvis oladdat kan det återladdas fullt på en mindre tid än den beräknade laddningstiden.
b) Om batteripaketet och omgivningens temperatur är väldigt kall/varm kan det ta längre tid att ladda batteriet. Vänligen hitta en lämplig omgivning med en lämplig lufttemperatur för att starta laddningen.

c) Om batteripaketet är mycket varmt, ta bort batteripaketet från laddaren och låt det svalna till omgivningens temperatur.

UNDERHÅLL

Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsríd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Deklarerar att denna produkt,

Beskrivning Laddningsaggregat

Typ WA3867

Uppfyller följande direktiv,

2004/108/EC (innan 2016/04/20)

2014/30/EU (after 2016/04/20)

2006/95/EC (innan 2016/04/20)

2014/35/EU (after 2016/04/20)

2011/65/EU

Standarder överensstämmer med

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

M€ C€ 55

Suzhou 2016/01/21

Allen Ding

Vice chefsingenjör, tester och certifiering
