WA3867 - Batería WORX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Modelo	WA3867
Marca	WORX
Tensión nominal	14,4 – 20 V
Corriente de carga	6,0 A
Potencia nominal	160 W
Tipo de batería compatible	Li-Ion
Número de celdas (batería)	4, 5 o 10
Tensión de alimentación	100 – 240 V ~ 50/60 Hz
Peso	0,7 kg
Clase de protección	II
Temperatura de carga recomendada	18 °C a 24 °C
Tiempo de carga típico	15 min (1,3 Ah) a 70 min (6,0 Ah)
Indicador de carga	LED verde parpadeante (cargando), verde fija (batería llena), roja (batería defectuosa), roja parpadeante (protección térmica)
Funciones de seguridad	Protección térmica, detección de batería defectuosa, protección contra cortocircuitos
Mantenimiento	Limpiar con un paño seco; no usar agua ni productos químicos
Medio ambiente	No desechar con la basura doméstica; reciclar en un centro especializado
Uso	Uso interno solamente; no exponer a la lluvia ni al agua
Accesorios incluidos	Solo cargador (batería vendida por separado)

Preguntas frecuentes - WA3867 WORX

¿Qué tipo de batería puedo cargar con el cargador WA3867?

Este cargador está diseñado para cargar baterías Li-Ion WORX de 14,4 V a 20 V. No cargue otros tipos de baterías.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo de carga varía según la capacidad de la batería: aproximadamente 15 min para 1,3 Ah, 25 min para 2,0 Ah, 45 min para 4,0 Ah y 70 min para 6,0 Ah.

¿Qué significa el indicador luminoso en el cargador?

El indicador verde parpadea durante la carga, se vuelve verde fijo cuando la batería está llena. El indicador rojo indica una batería defectuosa, y el rojo parpadeante señala una protección térmica (batería demasiado caliente o demasiado fría).

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador mantiene la batería con una corriente de mantenimiento. El indicador permanece verde.

¿Por qué mi batería no encaja en el cargador?

Asegúrese de usar una batería WORX compatible. La batería solo se inserta en una dirección; gírela suavemente hasta que encaje.

¿Qué hacer si el indicador rojo se enciende?

El indicador rojo indica una batería defectuosa. Intente cargar otra batería. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Puedo cargar la batería en clima frío o caliente?

Se recomienda cargar entre 18 °C y 24 °C. Por debajo de 4,5 °C o por encima de 40,5 °C, la carga puede suspenderse para proteger la batería.

¿Cómo limpiar el cargador?

Desenchufe el cargador y límpielo con un paño seco. Nunca use agua ni productos de limpieza químicos.

¿Puede el cargador reparar una batería defectuosa?

Sí, el cargador intenta reparar la batería durante aproximadamente 30 minutos. Si la reparación tiene éxito, la carga se reanuda. De lo contrario, el indicador permanece rojo y la batería debe reemplazarse.

¿Dónde puedo encontrar piezas de repuesto o reparar el cargador?

Diríjase a un centro de servicio postventa autorizado WORX. No abra el cargador usted mismo.

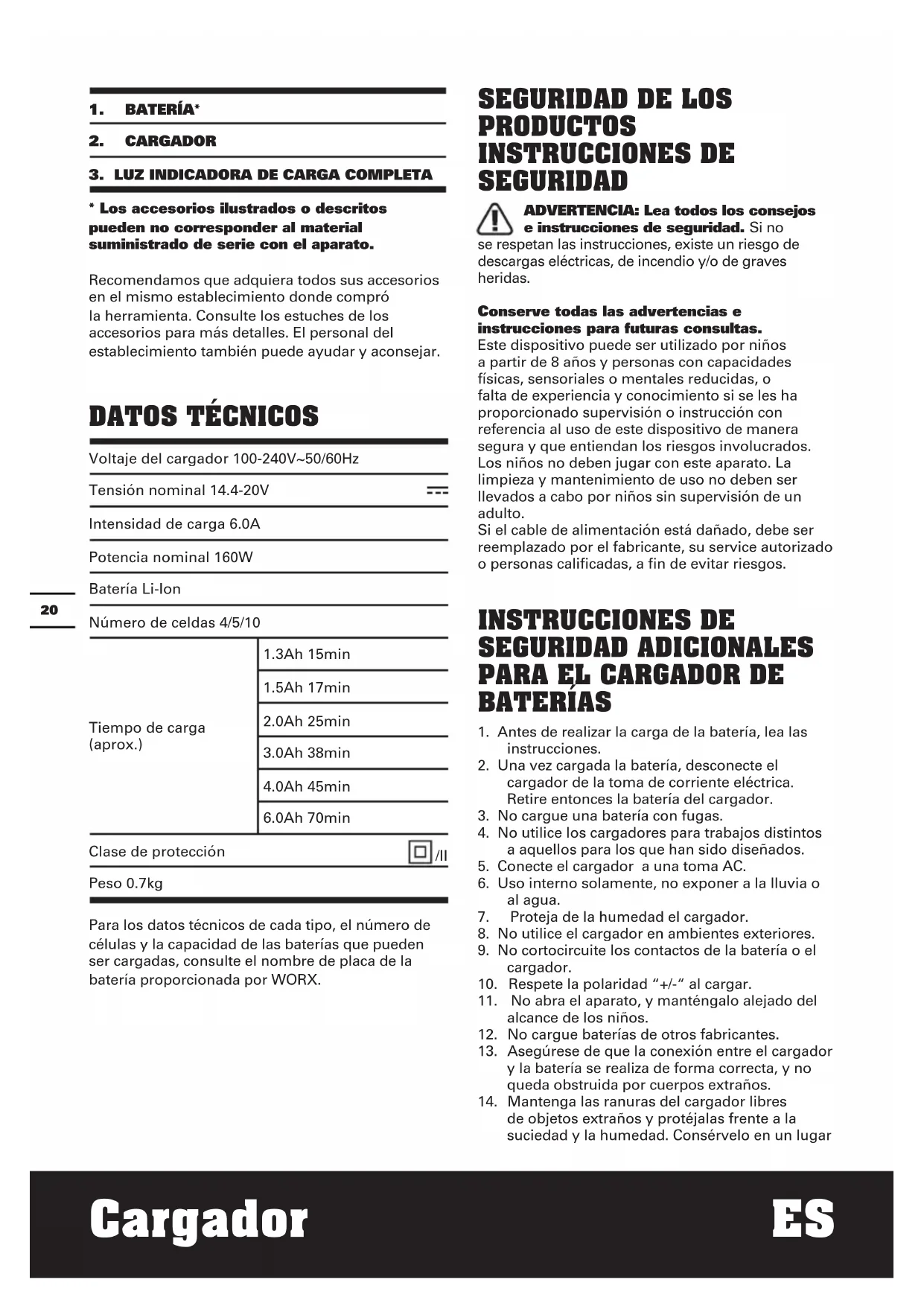

MANUAL DE USUARIO WA3867 WORX

* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del establecimiento también puede ayudar y aconsejar.

DATOS TÉCNICOS

Voltaje del cargador 100-240V~50/60Hz
Tensión nominal 14.4-20V	---
Intensidad de carga 6.0A
Potencia nominal 160W
Batería Li-Ion

Número de celdas 4/5/10

Para los datos técnicos de cada tipo, el número de células y la capacidad de las baterías que pueden ser cargadas, consulte el nombre de placa de la batería proporcionada por WORX.

SEGURIDAD DE LOS PRODUCTOS INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: Lea todos los consejos e instrucciones de seguridad. Si no

se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.

Conserve todas las advertencias e instrucciones para futuras consultas.

Este dispositivo puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento si se les ha proporcionado supervisión o instrucción con referencia al uso de este dispositivo de manera segura y que entiendan los riesgos involucrados. Los niños no deben jugar con este aparato. La limpieza y mantenimiento de uso no deben ser llevados a cabo por niños sin supervisión de un adulto.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su service autorizado o personas calificadas, a fin de evitar riesgos.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA EL CARGADOR DE BATERÍAS

1. Antes de realizar la carga de la batería, lea las instrucciones.
2. Una vez cargada la batería, desconecte el cargador de la toma de corriente eléctrica. Retire entonces la batería del cargador.
3. No cargue una batería con fugas.
4. No utilice los cargadores para trabajos distintos a aquellos para los que han sido diseñados.
5. Conecte el cargador a una toma AC.
6. Uso interno solamente, no exponer a la lluvia o al agua.
7. Proteja de la humedad el cargador.
8. No utilice el cargador en ambientes exteriores.
9. No cortocircuite los contactos de la batería o el cargador.
10. Respete la polaridad “+/-” al cargar.
11. No abra el aparato, y manténgalo alejado del alcance de los niños.
12. No cargue baterías de otros fabricantes.
13. Asegúrese de que la conexión entre el cargador y la batería se realiza de forma correcta, y no queda obstruida por cuerpos extraños.
14. Mantenga las ranuras del cargador libres de objetos extraños y protéjalas frente a la suciedad y la humedad. Consérvelo en un lugar

seco y libre de congelación.

1. Al cargar las baterías, asegúrese de que el cargador se encuentre en un área bien ventilada, alejada de cualquier material inflamable. Las baterías podrían calentarse durante la carga. No sobrecargue las baterías. Asegúrese de que ni las baterías ni el cargador quedan sin supervisión durante la carga.
2. No recargue baterías no recargables. Podrían sobrecalentarse y romperse.
3. Se puede conseguir una vida más larga y mejor de la batería si se carga con una temperatura del aire entre 18°C y 24°C. No cargue la batería si la temperatura del aire es inferior a 4,5°C o superior a 40,5°C. Esto es importante, ya que puede evitar daños serios en la batería.
4. Cargue exclusivamente el pack de batería del mismo modelo que el suministrado por WORX y de modelos recomendados por WORX.

SÍMBOLOS

Leer el manual

Advertencia

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

INSTRUCCIONES DE CARGA

1. CARGA DE SU BATERÍA

¡ADVERTENCIA! El cargador y la batería han sido específicamente diseñados para funcionar juntos, de modo que procure no utilizar ningún otro dispositivo. Nunca inserte o permita que contacten objetos metálicos en las conexiones del cargador y la batería, ya que podrían ocasionar averías y riesgos eléctricos.

2. ANTES DE UTILIZAR SU HERRAMIENTA A BATERÍA

La batería está DESCARGADA y debe cargarse antes de utilizarla.

3. CÓMO CARGAR SU PACK DE BATERÍA PROCEDIMIENTO DE CARGA

1) Conecte el cargador al tomacorriente
2) Deslice la batería en el cargador para realizar las conexiones. La luz (3) se volverá verde y empezará a parpadear para indicar que la carga ha empezado.
3) Una vez finalizada la carga 15 minutos (1.3Ah) / 17 minutos (1.5Ah) / 25 minutos (2.0Ah) / 38 minutos (3.0Ah) / 45 minutos (4.0Ah) / 70 minutos (6.0Ah), la luz dejará de parpadear y quedará iluminada en verde, lo que significa que está completamente cargada y que la carga ha finalizado.

ADVERTENCIA: Si se agota la carga de la batería debido al uso continuado o la exposición a la luz solar directa o el calor, deje tiempo suficiente para que la batería se enfríe antes de cargarla de nuevo para que se cargue al máxim

INDICADOR DE CARGA

Este cargador ha sido diseñado para detectar posibles problemas de funcionamiento de las baterías. El indicador se iluminará para indicar algún problema (consulte la tabla siguiente). Si esto ocurre, inserte una nueva batería para determinar si el cargador se encuentra en buenas condiciones. Si la batería nueva se carga correctamente, la batería original será defectuosa y deberá ser desechada a un Servicio Oficial o en un Punto de Residuos o Reciclado. Si la nueva batería muestra el mismo problema que la batería original, solicite a un Servicio Técnico Oficial su comprobación.

Luz	Continuidad/intermitente	Estado de la carga
Rojo continuo		Batería defectuosa
Rojo intermitente	- - - - -	Protección térmica de la bateríaLa temperatura de la batería es inferior a 0°C o superior a 45°C.
Verde continuo	—	Carga completa
Verde intermitente	- - - - - -	En carga

PROTECCIÓN TÉRMICA DE LA BATERÍA

Este cargador está equipado con una función de protección térmica para la batería. Cuando el cargador detecta que la temperatura de la batería es demasiado alta o baja (el Luz será de color rojo y parpadeará), activa automáticamente el circuito de protección y suspende la carga hasta que la temperatura de la batería está dentro de los valores correctos. El proceso de carga se iniciará entonces automáticamente (el Luz será de color verde y parpadeará). Esta función asegura la máxima vida útil de la batería.

DEJAR LAS BATERÍAS EN EL CARGADOR

Si se deja una de batería totalmente cargada en el cargador, El Luz permanecerá en verde. La batería se continuará cargando con una corriente de mantenimiento.

BATERÍAS DEFECTUOSA

Este cargador detectará una batería defectuosa o gastada. Si inserta una batería con poca carga en el cargador, éste intentará analizarla y reactivarla. Este proceso se prolongará durante 30 minutos (el Luz será de color verde y parpadeará). Una vez finalizado su análisis y reactivación, comenzará automáticamente la carga de la batería hasta su capacidad máxima posible (el Luz es de color verde y parpadeará). Si el indicador se ilumina en color rojo, significa que la batería está totalmente descargada.

NOTA: Las baterías reactivadas aún podrán ser utilizadas, pero su rendimiento será inferior que el de una batería nueva.

CONSEJOS DE CARGA IMPORTANTES:

1. En el caso de una batería nueva o una batería almacenada durante algún tiempo, vuelva a cargar la batería antes de su uso. Si desea almacenar la batería durante un periodo largo de tiempo, cárguela completamente antes de guardarla. Esto le asegurará la máxima vida útil a su batería..
2. Puede maximizar la vida y el rendimiento de la batería si la carga a una temperatura

ambiente entre 65°F y 75°F (18°-24°C). No cargue las baterías a una temperatura inferior a +40°F (+4,5°C) o superior a 105°F (40,5°C). Este parámetro es importante y evitará que se produzcan daños serios en la batería.

1. No congele el cargador ni lo sumerja en agua o cualquier otro líquido.
2. Si la batería no produce energía suficiente para realizar trabajos que realizaba anteriormente, vuelva a cargarla. No continúe utilizándola en estas condiciones. Puede cargar una batería parcialmente cargada siempre que lo desee sin que existan efectos adversos sobre la misma.
3. Al cargarla, es normal que el cargador y la batería se calienten al tacto.
4. Si la batería no se carga correctamente:

a. Compruebe la corriente y la toma eléctrica conectando otro dispositivo.

b. Enchufe y desenchufe el cargador para comprobar que funciona correctamente

c. Compruebe si la batería ha resultado dañada.

d. Lleve el cargador y la batería a otro emplazamiento en el que la temperatura ambiente sea de aproximadamente de 65°F - 75°F (18°-24°C).

e. Si persiste el problema de carga, lleve la herramienta, la batería y el cargador a un Servicio Oficial autorizado.

f. Bajo ciertas condiciones, si el cargador está conectado a la red eléctrica, sus polos de conexión podrían entrar en contacto con algún material exterior, produciendo algún tipo de cortocircuito. Debe mantener alejados todos aquellos materiales de naturaleza conductora, como las partículas metálicas. Desenchufe siempre el cargador de la red eléctrica si no hay ninguna batería en carga y también antes de limpiarlo.

SOLUCIÓN DE PROBLEMAS

1. NO PUEDO INSTALAR LA BATERÍA DENTRO DEL CARGADOR CORRESPONDIENTE. POR QUÉ?

a) Compruebe si el cargador y la batería han sido diseñados específicamente para funcionar en conjunto.
b) La batería se inserta en el cargador en una sola dirección. Gire la batería hasta que pueda ser insertada en la ranura. El indicador verde debe encenderse y parpadeará mientras la batería se está cargando.

2. RAZONES DE LOS DISTINTOS TIEMPOS DE CARGA.

El tiempo de carga puede ser afectado por varias razones que no implican defectos en su producto.

a) Si la batería está parcialmente descargada, puede recargarse en menos de tiempo de carga nominal.
b) Si la temperatura de la batería y la temperatura ambiente son muy altas o muy bajas, la recarga

podría durar más tiempo. Antes de iniciar la carga, debe buscarse un entorno adecuado con una temperatura ambiente adecuada.

c) Si la batería está muy caliente no podrá recargarse, ya que se lo impedirá el sistema interno de seguridad de corte por temperatura. En dicho caso, Ud. debe extraer la batería del cargador y dejar que se enfríe a temperatura ambiente; en esas condiciones, puede comenzarse la recarga.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco.

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en

las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

DECLARACIÓN DE CONFORMIDAD

Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Declaran que el producto, Descripción Cargador Modelo WA3867

Cumple con las siguientes Directivas: 2004/108/EC (antes del 2016/04/20) 2014/30/EU (a partir del 2016/04/20) 2006/95/EC (antes del 2016/04/20) 2014/35/EU (a partir del 2016/04/20) 2011/65/EU

Normativas conformes a EN 60335-1 EN 60335-2-29 EN 62233 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

M A

C€

Suzhou 2016/01/21 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación.
