Marcă	Güde
Model	GSZ 5001000
Tip produs	Troliu electric cu cablu
Alimentare	230 V ~ 50 Hz
Putere motor	1600 W
Forța de ridicare maximă (fără scripete de întoarcere)	495 kg
Forța de ridicare maximă (cu scripete de întoarcere)	990 kg
Înălțimea maximă de ridicare (495 kg)	12 m
Înălțimea maximă de ridicare (990 kg)	6 m
Diametrul cablului	5,5 mm
Lungimea cablului	12 m
Indice de protecție	IP54
Greutate	32 kg
Tip cablu	Cablu de oțel
Conținutul pachetului	Troliu, scripete de ghidare, 4 șuruburi hexagonale, 2 cleme de fixare, manual de utilizare
Funcții principale	Ridicarea sarcinilor rigide verticale, oprire de urgență, întrerupătoare de capăt de cursă, protecție termică motor
Întreținere și curățare	Curățați cu o cârpă umedă, ungeți rulmentul scripetelui, verificați și lubrifiați cablul lunar, verificați toate componentele înainte de utilizare
Siguranță	Oprire de urgență, RCD obligatoriu, întrerupătoare de capăt de cursă, nu utilizați pe ploaie, interzicerea ridicării persoanelor
Reparabilitate	Reparații de către un electrician calificat, utilizați piese originale, control anual de către un specialist
Garanție	Defecte de material și de fabricație

Întrebări frecvente - GSZ 5001000 Güde

Care este greutatea maximă pe care o poate ridica troliul GSZ 5001000?

Troliul poate ridica până la 495 kg fără scripete de întoarcere și până la 990 kg cu scripetele de întoarcere inclus.

Care este înălțimea maximă de ridicare?

Pentru o sarcină de 495 kg, înălțimea maximă este de 12 m. Pentru 990 kg, este de 6 m.

Se poate folosi acest troliu pentru ridicarea persoanelor?

Nu, este strict interzis să ridicați persoane sau animale. Troliul este conceput doar pentru sarcini rigide.

Care sunt măsurile de siguranță esențiale?

Citiți manualul de utilizare înainte de utilizare. Conectați la o priză 230 V cu RCD. Purtați mănuși și încălțăminte de siguranță. Nu utilizați niciodată pe ploaie. Asigurați-vă că nicio persoană nu se află sub sarcină.

Cum se instalează corect troliul?

Fixați troliul pe un braț tubular din oțel (diametru 43 mm, grosime minim 3 mm). Structura portantă trebuie să suporte cel puțin dublul sarcinii maxime. Montați orizontal.

Ce trebuie făcut dacă cablul este deteriorat?

Înlocuiți imediat cablul cu un cablu original de același diametru. Nu utilizați troliul cu un cablu fisurat sau uzat.

Cum se întreține troliul electric?

Curățați cu o cârpă umedă. Ungeți rulmentul scripetelui de întoarcere. Verificați cablul lunar și lubrifiați-l. Faceți inspectarea aparatului cel puțin o dată pe an de către un specialist.

Care sunt puterea și alimentarea necesare?

Motorul are 1600 W și necesită o alimentare 230 V ~ 50 Hz. Utilizați o priză cu RCD.

Ce trebuie făcut în caz de supraîncălzire a motorului?

Motorul este protejat de o siguranță termică. În caz de oprire, lăsați să se răcească aproximativ 5 minute înainte de reutilizare. Evitați supraîncărcarea troliului.

Troliul este potrivit pentru utilizare industrială?

Nu, este conceput pentru uz casnic și de agrement. Pentru utilizare industrială, este necesar un control specializat înainte de prima punere în funcțiune.

MANUAL DE UTILIZARE GSZ 5001000 Güde

de montare ti punerea in functiune

Блгарский BG

OpunHAnHO yntbTaHe 3a 06cnyXBaHe

ENEKTPNueCKA BbXeHA NESEkA

PpeINMOHTaK INyckaHEBdIeCTBHe,MOJI pOoTeTe

CN BHIMATEJIHO YNbTBAHETO 3a O6CnyXbaHe.

15

CE

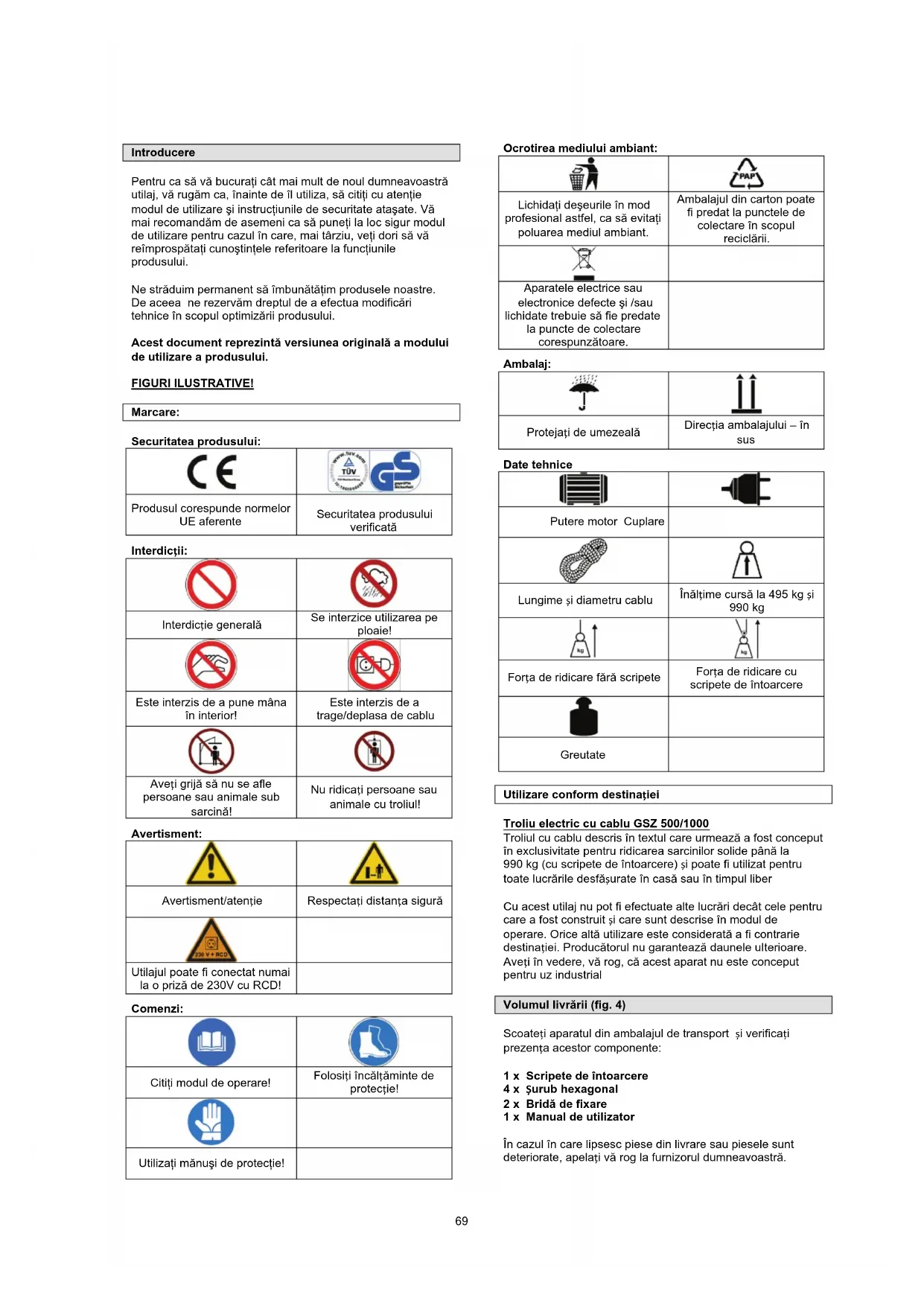

Einleitung

Pentru ca sa vă bucurați CAT mai mult de noul dumneavoastră utilaj, va rugam ca, inainte de il Utiliza, sa citiţu cu atenție modul deutilizare si instructiunile de secreitate atașate. Vâ mai recomandam de asemeni ca sa puneti la loc sigur modul deutilizare pentru cazul in care, mai târziu, veti dori sa vă reimprospatași cunoștiuntele referitoare la functiunile produsului.

Ne straduim permanent sa imbunatatim produsele noastre. De aceea ne rezervam dreptul de a efectua modificari tehnice in scopul optimazarii produsului.

Acest document reprezintá versiunea originală a modului de'utilizare a produsului.

FIGURI ILLUSTRATIVE!

Marcare:

Securitatea produsului:

CE

TUV GSGS Produzur corespunde normelor UE aferente

Securitatea produsului verificata

Interdicti:

Interdictie generală	Se interzice utilizarea pe ploaie!
Este interzis de a puneMZa nIn interior!	Este interzis de a trage/deplasa de cablu
Avezi grijă sâ nu se aflé persone sau animale sub sarcină!	Nu ridicatu persone sau animale cu troliul!

Avertisment:

!	!
Avertisment/atteNTie	Respectaţi distanţa sigură
230V+RCD
Utilajul poate fi conectat numai la o przyă de 230V cu RCD!

Comenzl:

Citiţi modul de operare!	Folosiţi incăltăminte de proteției!
Utilizatișmânși de proteției!

Ocrotirea mediului ambient:

	PAP
Lichidati deşeurile în mod professional astfel, ca și evitati poluarea mediuł ambient.	Ambalajul din carton poate fi predat la punctele de colectare în scopul reciclării.
Aparatele electrice saulectronice defecte și /sau lichidate trebuie că predate la puncte de colectare corespunzătoare.

Ambalaj:

J	↑↑
Protejati de umezealã	Direcția ambalajului - {!n sus

Date tehnice

Putere motor Cuplare
Lungime și diamétru cablu	Înăltime cursă la 495 kg și 990 kg
Forța de ridicare fãră scripete	Forța de ridicare cu scripete de Întoarcere
Greunate

Utilizare conform destinatiei

Troliu electric cu cablu GSZ 500/1000

Troliul cu cablu descris in textul care urmeazā a fost conceput
in exculvitate pentru ridicarea sarcinilor solide pānla
990 kg (cu scripete de intoarcere) si poate fi utilizat pentru
toate lucrārile desfăurate en casa sau in timpul liber

Cu acest utilaj nu pot fi efectuate alte lucrari decat cele pentru care a fost construit si care sunt descrize in modul de operare. Orice alta utilizese este considerata a fi contrarie destinatiei. Producatorul nu garanteazdaunele ulterioare. Aveti in vedere, va roq, ca acest aparat nu este conceput pentru uz industrial

Volumul livrarii (fig. 4)

Scoatei aparatul din ambalajul de transport si verificati prezena acestor componente:

1 x Scripete de intoarcere
4x Surub hexagonal
2xBrida de fixare
1x Manual deutilizator

In cazul in care lipsesc piese din livrare sau piesele sunt deteriorate, apelati va rog la furnizorul dumneavoastr.

Descriereutilaj(fig.1s2)

a Bridă de fixare
b Surub hexagonal
C Bridă de intindere
d Carylig sarcina
e Comutator limita
f Motor
gCorpul comutatorului
h Comutator de comanda
Intrerupator de avarie
j Maner carlig
k Tambur cablu
I Greunate de intindere
m
n Scripete de intoarcere
o Consola
P Comutator limita pentru pornire

Garantie

Garantia se refers à in exclusivitate la insufficienteile provocate de defectele de material sau de productie. Revendicarea reclamataiei in perioada de garantie se efectueaza prin prezentarea documentului original de cumparare cu data achizionarii. Garantia nu se aplicàn cazul operarii neprofessionale ca de ex. suprasolicitarea utilisejului, operare fortata, deteriorare de o interventie straina sau de un object strain. Nerespectarea modului de'utilize si a modului de montare ca si uzura normală sunt exclude din garantie.

Inainte de a incepe sa lucrati cu acest aparat, cititi cu atentie urmatoarele instrciuni de securitate si prezentul mod de operare. Daca va trebui sa predati aparatul altero persone, predati-le va rog si modul de operare. Pastrati intotdeauna la loc sigur modul de operare!

Ambalaj: Aparatul dumneavoastră se află intr-un ambalaj care l-a protejat de deteriorarì pe timpul transportului. Ambalajele sunt materii prime, de aceea pot fi refolosite sau reciclate.

Vá rugam sá cititi cu atentie modul de/utilizare sá respectaţi instruetiunile continute. Cu ajutorul acestui manual veṭi face cunoştinţa cu aparatul, cu Utilizarea corectă a acestuia s i cu instruetiunile de securitate. Vá rog să păstrati la loc Sigur acesto instruetiuni pentru UTILIZARI ulterioare.

• Troliul cu cablu poate fi operat numai de personale care au citit amanuntit si au inteles modul de operare. Troliul cu cablu nu poate fi Utilizat de personale care nu au fost instruite sufficienti sau care au o sanatae subreda.
• Controli vizual aparatul inaina tea fiecarei utilizari. Nu utilizes aparatul in cazul in care sunt defece sau deteriorate instalatiile de securitate. Nu scoate niciodata din functiune instalatiile de securitate.
  Utilizati aparatul in exclusivitate pentru scopurile deutilizare cuprinse in prezentul mod deutilizare.
  Lucrati intotdeauna cu atentie. Urmarii-va lucrul. Procedati cu precautie. Nu utilizati troliul cu cablu atata temp cat mu sunteti concentrati.
  Suntei responsabil de siguranta la locul de muncà.
• Nu lasati niciodata aparatul fara supraveghere.
  Dacā sunteti nevoit sa intrerupeti lucrul, va rog sa puneti aparatul la loc sigur.
• Nu utilizati aparatul pe ploaie 山 nici intr-un mediu umed sau ud.

• Nu stropiti niciodata cu apa troliul cu cablu si nici nu-l scufundati in lichide.

• Nu operati aparate electrice in apropierea lichidelor saugazeler inflamabile.

• Nu conectaşi aparatul dacă nu este in poziţie de lucru.
• Nu tinei aparatul la indemana altero persone, in deosebi a copilor si a animalelor domestice.
• Nu permitei altero persone sa se atinga de aparat sau de cablu. In timpul operarii, scoatei aparatul din priză si verificati dacă nu s-a defectat.
  Dacauutilizatiuntemputilajul,tineti-lalocuscat, inaccessibicopilor.
  Tensiunea retelei trebuie sa corespunda cu tensiunea marcata pe tablita de tip.
• Reparatiile pot fi efectuate numai de un electrician.
• Inainte de punerea in functiune si dupa orice lovitura, controti aparatul sub aspectul semnelor de uzura saudeteriorare si dati-I la reparat, dacă este necessar.
• Nu folosi niciodatápiese de schimb sau accesorii care nu au fost recomandate de producator.
• Operati aparatul numai la lumina zilei sau cu lumină artificiala sufficientă.
• Aveti grijä ca nici un object sa nu scurtcircuiteze contactele aparatului.
• Puneti toate cablurile astfel ca sa nu intervina pericolul de impiedicare si sa se excluda deteriorarea cablului!
• Pe toata perioada efectuarii lucrului purtaşi haine de protectie adecate mediului respectiv 山 luati masuri de precautie preventive adecate mediului respectiv pentru prevenirea accidentelor.
• Nuutilizati cablul in alt scop decat in cel prescis. Nu puratai aparatul tinandu-l Sau tragandu-I de cablu si nici nu tragetietde cablu atuncand vreti sa scoatei stecherul din prisza. Protejati cabuli del temperaturi extreme, ulieuri si muchii ascutite.
• Ingrijiti-vă aparatul bine. Mentineti-l in curatenie pentru a se putea lucra bine Şi Sigur cu el. Controlati cu regularitate stecherul Şi cabul, in caz de deteriorare dati cabul la inlocuit unui specialist autorizat. Controlati cu regularitate cablurile prelungitoare iar cabul deteriorat dati-l unui specialist la inlocuit.
  Cabluri prelungitoare pentru uz extern. Afara folosiiti numai cabluri prelungitoare aprobate in acest scop si marcate in mod corespunzator (pana la 20m 1,5mm^2 20 - 50m 2,5mm^2)

• Scoateti aparatul din retea

• inaintea fiecarei lucare de curatare

• dupa ficare utilizes

• Este interzisa operarea aparatului de personane care, datorità capacitài lor fisice, senzioriale sa psihice sui fiind färä experientä sa cunoştinţe sufficiente, nu sunt in stare sutilizeze aparatul.

• In cazul in care aparatul, cablul de alimentare sau cablul de oel sunt deteriorate vizibil, este interzisă punerea in functiune a aparatulul.
• Dacă cabul de alimentare al acestui aparat este defect, acesta trebuie inlocuit de producător sau de un electrician.
• Reparatiile pe acest aparat pot fi efectuate numai de un electrician. Ca urmare a reparatiilor efectuate de nespecialisti apar riscuri grave.
• Aceleasi prescriptii sunt valabile si in cazul accesoriilor.

Güde GmbH & Co. KG nu garantéazá daunéle provocate prin:

• deteriorarea aparatului ca urmare a impactului mecanic sau a suprasolicitarii
  modificarile de pe aparat
• utilizesa in alte scopuri decat cele descrie in manual.
• Respectati neconditionat toate instruţiunile de securitate, acosta pentru a evita accidenteleși daunele ulterioare.

• Inaintea initieri lucrului cu troliul cu cablu este foarte important a se verifica fonctionarea perfecta a tuturor componentel sale. Controlati mai ales functionarea perfecta a carabinelor care impiedica desprinderea involutarà a cârligului pentru ridicarea sarcinilor de miłoacele pentru agătat sarcina (cabluri, inele, ochuri de transport, etc.).

• Este permisăutilizarea troliului cu cablu numai pentru ridicarea sarcinilor a caor greutate nu depașeste capacitatea de incârcare maxima specifică de produçator in datele tehnice si pe plăcuța de tip a troliului cu cablu.

• Este interzisă ridicarea sarcinilor fixate contrar prescriptiilor si care ar putea sa cada pejos. Fixati sarcina conform prescriptiilor. - Sarcinile pot fi ridicate numai in posiztie verticală! Niciodata nu ridicati si nu trajeți in sens oblic!

• Este interzis ca sub sarcinà sau in zona periculoasa sā se aflé, in afarà de personalul de deservire, alte personae. Trebuie respectata distanta minimă de 10 m de la sarcina rificatà.

• Orice ridicare este permisa numai cu utilizesa elementelor respective de fixare (cabluri, inele, ochiuri de transport, etc.) si conform prevederilor si normativelor corespunzatoare, valabile la locul de munca.

• Cabul de metal al troliului nu poate fi folosit la fixarea sarcinilor.

• Punerea in functiune a troliului cu cablu este permisă numai cu cablul perfect echilibrat.

• Este interzis a se lasa troliul cu sarcina ridicata fara supraveghere.

• Inainte de a incepe lucrul cu troliul, trebuie verificata capacitatea de purtare a structurilor de incarcare.

• Inainte de a incepe lucrul cu troliul, trebuie sa controti cablul sub aspectul uzuri; la depistarea semnelor de uzura aceste cabluri trebuie lnlocuite de cabluri noi a caror proprieti trebuie sa corespundacapacitatii maxime de incarcare a troliului. Cablurile trebuie lnlocuite numai cu cabluri de schimb originale.

• In caz de problema cu fonctionarea troliului cu cablu, apelati la furnizorul dumneavoastră autorizat si evitati orice improvisare.

• Motorul pentru actionarea troliului cu cablu nu este dotat cu siguranta de motor. De aceea este interzis a se suprasolicita motorul in caz de probleme la ridicare; in incest caz verificati dacă sarcina ridicata nu depăsește capacitatea de incârcare permisă a troliului cu cablu si dacă nu a intervenit o scădere de tensiune in retea.

• Pentru ca sa puteti interveni la timp in caz de pericol, operatorul troliului trebuie sa-l opereze dintr-un loc adecvat astfel pentru ca sa poata controla tot spatuiul de lucru.

Acordati atentie modului de infasurare a ului pe tambur, infasurarea trebuie sa fié tdeauna curata. fig. 5

• Convingeti-vá dacă cablul troliului, in timpul lucrului, este infasurat intotdeauna pe tambur de cel putin trei ori.
• Troliul cu cablu nu trebuie modificat in nici un caz si in nici un fel; pentru a ridica sarcinile, utilizati numai instalataile livrate impreună cu troliul cu cablu.
  Utilizianti instalatiile livrate impreunà cu troliul cu cablu numai in modul describris in prezentul manual. Nu utilizaşi aceste instalatii la alte aparateși nici in alte scopuri.
• Nu folositi banda scotch sau alte moyenace pentru a fixa cablul de alimentare de cablul prelimungitor.

• Convingeti-vá dacá caracteristiche eletrice ale retelei de conectare a troliului sunt in conformitate cu valorile afisate pe tablita de tip a motorului.

• Atunci candid folosi ci cablu prelimungitor verificati dacă cablul impreună cu stecherul si manşonul corespund puteri troliului cu cablu.

• Inaintea fiecarei puneri in functiune, trebuie controlat cablul de oel sub aspectul unei eventuale deteriorar. Este stric interzisa utilizarea troliului cu cablul deteriorat (fig. 3)
• Este inadmisibilità ridicarea personelor.
• Dezordinea la locul de munca poate avea ca urmare accidentare.
  Protejati-va de electrocutare. Evitati contactul corpului cu componentele legate la pamant.
• Verificazioni dacà nu este aparatul dumneavoastră defect. Inaintea unei utilizzari ulteriorioare, controlati cu atentie instalatiile de protectie sub aspectul funzionarii lor perfecte. Verificazioni dacà este in ordine functia componentelor mobile, dacà nu sunt impnanate sue dacà nu sunt deteriorate. Toate componentete trebuie sá fie corect montate pentru a se garanta toate conditiile de functiionare ale aparatului. Installatiile de protectie defecte trebuie sá fie reparate sue inlocuite in mod specializat in centrul de service pentru clienti, aceasta daca in manuale nu este specificat altfel. Comutatoarele deteriorate trebuie inlocuite la centrul de service pentru clienti. Nu folosiiti aparate ale caror comutatoare nu pot fi pornite, respeciv oprite.

Electromotorul troliului cu cablu este protejat de o siguranta termica. In cazul in care reactioneazs siguranta termica, troliul nu porne. Abia dupa ce se va raci (circa 5 minute) troliul cu cablu se poate utilise din nou.

Atentie:Troliul cu cablu nu este adecvat pentru o mucna de durata, de aceea este posibil ca dupa cateva cicluri sa se deconnecteze. Pentru uz industrial, aparatul trebuie sa se supuna unui control de specialitate inaintea primei puneri in functiune, in conformitate cu prescriptia de securitate operationala.

• Dati imediat la inlocuit componentele deteriorate.
• Nu faceti niciodata reparatiile singuri (pierderea garantiei si a securitatei).
• Nu expuneti troliul cu cablu la conditi Atmosferice extreme, la radiata solara, praf si temperaturi scazute..

Este absolut interzisä trecerea sau starea sub in imediata apropriere a sarcinilor agatate.

• Troliul dumneavoastré electric este dotat cu un intrerupator de avarie. In astfel de cazuri apasati butonul rosu al intrerupatorului de avarie!! Dacà vreti să deblocati intrerupatorul de avarie, rotiti-l cu un sfert de rotapié in sensul acelor de ceasornic.
• Atentie: Troliul cu cablu are un comutator de limita care opreste motorul atunci cand tamburul are numai trei infasurari.

Operare inadmisibila

Sunt interzise urmatoarele modalitate deutilizare!

1. Ridicarea cu cablul care nu este in posiztie verticala.
2. Incercarea de a ridica sarcini fixate de pamant.
3. Ridicarea sarcinilor atarnate in afara punctului de greunate al axei.
4. Mscarea sarcinii atarnate atunci cand se incearca deplasarea sarcinii in afara axei troliului.
5. Ridicarea sau coborarea sarcinii atunci cand pe traiectoria de ridicare sau coborare se afla piedici de orice fel.
6. Pārsirea troliului cu sarcina atarnata.
7. Operarea troliului dintr-un loc de unde operatorul nu vede toata sarcina
8. Ridicarea personelor

Ridicarea sarcinii de o greutate care depaseste capacitatea maxima de incarcare a troliului.

Utilizarea troliului cu cablul in alta conditie decat in cea perfecta.

Operare continua:Respectati ciurile de lucru mentionate de producator, aceasta pentru ca sa asigurati o fonctionare reglementar a motorului.

Utilizarea comutatorului de limita pentru ridicare in scopul opririi obisnuite a procesului de ridicare.

Pentru a exclude desfasurarea anormala acablului de pe tambur, carligul si nici mufla cu carlig nu trebuie sa ajunga pana la pardoseala.

Ridicarea sarcinii cu scripete de intoarcere

Atunci cánd operati troliul cu cablu cu scripete (-ti) intoarcere comutatorul de limità este nefunctional! ti grijá ca scripetele de intoarcere sù nu se aproprie troliul cu cablul la o distanţa mai mare de 20 cm.

1. Deurubati scripetele de intoarcere.
2. Introduci cablul in scribele de intoarcere.
3. Insrubati la loc scripetele (-ti) de intoarcere si strangeti suruburile.
4. Legati sarcina ridicata de carligul sarcinii.

Lichidare

Instructiunile de lichidare reies din pictogramele amplasate pe utilaj, respectiv pe ambalaj. Descrierea semnificatilor le vei gasi la capitolul „Marcaje".

Lichidarea ambalajului de transport

Ambalajul protejeazăutilajul in timpul transportului impotrivadeteriorärilor. Materialele de ambalaj sunt utilizez de regula nfunctie de modul lor de incadrare fatà de mediu ambient.si a modului de lichidare, de aceea acestea pot fi reciclate. Inapoierea ambalajelor in circuitul de materiale, economiseste materiile prime si reduce cheltuieile pentru lichidarea deseurilor. Parti ale ambalajului (de ex folie, stiropor) pot prezenta pericol pentru copii. Existà riscul de asfixiere! Asigurat ca, copii s na ulba acces la aceste parti ale ambalajului si lichidati-le cat mai repede.

Exigente la adresa personalului de deservingire

Personalul de deserve trebuie ca, inainte de a folosi aparatul, sa citeasca cu atentie prezentul mod de operare.

Calificare

In scopul operarii utilajului, in afară de o instruire amanunjță din partea unui specialist, nu este necessară nici o alta calificare specială.

Vársta minima

Utilajul poate fi operat numai de persone care au implinit vársta de 18 ani. Exceptie o prezintă minori in cadrul pregatirii lor profesionale pentru a obtine deprinderile necessities, aceasta doar sub supravegherea instructorului.

Instructaj

Utilizarea aparatului necessities numai o instruire adecvata din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necessar.

Date tehnice

Tensiune/frecventa:	230 V~50 Hz
Putere motor: 1600 W
Fortă max. de ridicare cu sripete de intoarcere	990 kg
Fortă max. de ridicare fãră sripete de intoarcere	495 kg
Ináltime max. a curses de ridicare la 990 kg	6 m
Ináltime max. a curses de ridicare la 495 kg	12 m
Lunginea cablului 12 m
Diametrul cablului 5,5 mm
Tip proteție	IP 54 B
Greutate 32 kg

La depositare trebuie avut in vindere ca aparatul saxe afle intr-un loc uscat, inaccesibil copiilor si personelor straine. In cazul in care nu vezi folosi aparatul o perioada indelungata, curatai-l bine inainte de depositare.

Montajul si lucrarele de pregatire

Instalarea

La despachetarea troliului cu cablu, convingeti-va cā livrarea contine toate componentele si controli stare a perfecta a troliului si a accesorilor. Pentru a pstra valilitatea garantiei trebuie ca sa revendicati eventuala reclamatie imediat dupa livrare.
Citi toate amanuntele instructiunilor de operare livrate impreunacu troliul cu cablu (prezentul manual), iar la instalarea troliului procedati exact dupa datele de mai jos.
- Partea cu capacitate de incarcare de care va fi fixat troliul trebuie sa aibă capacitatea de a purta cel putin o greunate dubla a sarcinii vitoare (recomandam sa consultati un specialist).
Trolul cu cablu se montează mai ales pe un braţ mobil din tevi de otel. Teava de otel UTILIZATA IN acest scop trebuie să fie de un diamétru de 43 mm ŞI grosimea peretelui tevii de min. 3 mm.
- Brataul mobil trebuie ancorat solid in perete. Ancorarea trebuie sa fie stabilă, pentru ca sa reziste la forțele care vor apare.
- Fitj atentj ca utilajul sa fie fixat intotdeauna pe orontalaji niciodata stramb.
Dacăutilizati scripte de intoarcere, atarnata carligul pentru sarcina (d) in manerul carligului (j) de pe consola (o).

Punerea in functiune a troliului electric cu cablu

Pasul 1

Verificati ca tensiunea de retea sa corespunda tensiunii mentionate pe placuta de tip a troliului.

Pasul 2

Controlati cablul din oel si toate instalataile de securitate ale troliului cu cablu.

Pasul 3

Verificati dacra troliul cu cablu este instalat reglementar si daca are capacitatea de a purta sarcina max. ridicata.

Pasul 4

Asigurati sarcina impotrivara rasturnarii si balansarii si controlie elementele portante.

Pasul 5

Atarnati sarcina vertical si controlat.

Acum troliul electric cu cablu este capabil de a functiona!

Pericol	Descriere	Măsură (i) de protectie
Obiecte proiectate sau lichide care tășnesc	Motorina din troliul electric cu cablu poate să tășnescăși să provoace accidente grave.	Puratați înotideauna mânusși ochelari de protectie.
Alunecarea, impidicarea sau cărea personel	Cablul de alimentare și aparatul însusi pot conveni cauze de impidicare.	În functie de modul de instalare luatl contramăsuri adecate (un loc adecvat pentru instalare, marcarea locului instalării, etc.).

Intretnere giagra de aparat

1. Atentie - viata in primejdie ca urmare a electrocutarii! Inaintea lucrilaror de curatare sau intretnere, deconecta aparatul de la retea. Atentie - pericol de deteriorare a aparatului! Nu curatati niciodata aparatul sub apacurgatoare si, in general, nu-1 clati ci apa. Nu fosoti detergenti agressive pentru curatat s ni cio obiecte dure, ar putea sa detorioreze aparatul. Curatati din cand in cand aparatulcu o carpa umeda.
2. Controli cu regularitate cablul de oel (m) pe toata ungimea acestuia sub aspectul deteriorari si a functionalitatii comutatorului de limita (e) (trageti troliul in sus panacand greunatea de intrerupere (I) va activa brida intrerupatoare (c)).
3. Dacă cablul din oțel (m) este deteriorat (plesnit sa destrămat v. fig. 3), inlocuiți-l cu un cablu de schimb original. La montarea cablului, in nici un caz nu trebuie să se uite de greutatea de intrerupere (l), pentru ca să fie asigurată intreruperea sigură in poziția limită.
4. Ungeti cu regularitate cu o cantitate mica de ulei. fulmentul scriptetelui de intoarcere (n).
5. Cu aparatul deconectat controzi mobilitatea tuturor componentelor mecanice de constructie a troliului.
6. Aparatul trebuie verificat cel puttin o data pe an de un specialist. Rezultatul verificarii trebuie inscris in jurnal de control.
7. Curatai si ungeti cu ulei cablul din otel o data pe luna.

DECLARATIE DE CONFORMITATE UE

Prin prezenta declaram, noi,

Güde GmbH & Co. KG

Birkichstraße 6

74549 Wolpertshausen

Germania

ca conceptia si constructia utilajelor de mai jos, in executua in care sunt date in circulation, corespund exigentelor de bazale directivelor UE referitoare la siguranta si igenia. In cazul unei modificarpeutilajcare nu a fost consultatata cui,acea sta declaraie iigierde valabilitatea.

Denumireutilaje:TroliuelectricucabluGSZ500/1000

Comanda nr.: 01709

Norme UE aferente:

2006/42EG

2004/108 EG

Norme armonizate aplicate:

EN14492-2:2006

EN 60204-32:1998

ZEK01.2-08/12.08

EN 55014-1:2006

EN 61000-3-3:1995+A1+A2

EN 61000-3-2:2006

EN 55014-2:1997+A1

EN 55014-1:1993+A1+A2

EN 55014-2:1997

EN 61000-3-2: 1995+A1+A2

EN 61000-3-3: 1995

Organ de certificare:

Data/semnatura producatorului: 04.10.2011

director

Date despite semnatar: domnul Arnold,

Documentatie technical: J. Burkle; FBL, QS

Listă de control

Stimate client,

Pentru a evita eventuale daune personale si materiale, utilizatorul troliului cu cablu este obligat sa intretna aparatul in stare functionala si reglementar. Llsta de control de mai jos ar trebui sa serveascdrept bazprentr controlul regulat in intervalele stabilite de utilizator, si ca material documentar in acelaisi temp.Defectele constate trebuie lnlaturate imediat intr-un service autorizat.

Listă de control /Jurnal de control pentru troliul cu cablu

DA NU

DA NU

DA NU

Cablul din otel:

Verificareata tuturorsarmelor

Verificarea cablului din oțel - locuri de ruptura

Verificareca cablului din otel - locuri de torsiune

Verificarea presarilor

Cablu:

Controlul cablului de alimentare

Controlul cablului cu intrerupătoare

Partea de comanda:

Verificarea protectiei comutatorului

Verificarea butoanelor

Protectia ventilatorului:

Protecta ventilatorului lipsita de impuritatei

Frâna:

Verificarea franei

Suruburi de fixare:

Controlul suruburilor

Controlul erlementelor portante 日 a pieselor de montaj

Controlul aparatului - rugina si coroziene

Controlul capacului aparatului - etanseietate

Cutia de cuplare:

Controlul cutiri de cuplare - fisuri

Intrerupătoare de limită:

Controlul intrurpătoarelor de limită

Cárlig pentru sarcina:

Examinareca carligului - fisuri

Examinarea cãrligului - plesnituri

Controlul resortului de blocare

yBOD

3a da nMaTe KOIKOTo CE MOKe NO-1bNIO paOCT OT CBOH HO ypeD, npOteTe cN npDei NpCKaHe B DeIcTBne CTapATEHNO ytBAAHO 3a 06CnykBAHe Nnp6abeHNHe MHTCPyKuNN 3a be3onacHOCT. CbIo npOpOBbAME, da CxbpaHnBaTE ytBAAHO 3a ynOTpeBa CnuyAe, ye No-KbCHO 6Xtke NCKAn Da cN pInnomHnte FyHKnnte Ha npOdykTA.

B pamknte Ha Hnpekbchato No-hataTbUHO pa3BUTne Ha npOyKTA cn 3ana3BaMe npABOTo Da N3BbpBbAME TexHueckn N3MeHeHnC cenNoDobpaBe.

PnTo3n DOKyMeHr Ce KAcae 3a opunHAnHO ynbTbaHe 3a 06cnykBaHe.

JIIOCTPALUOHHN KAPTUNHKNI

06o3haeHHe:

Be3onachocHa npodykTa:
