MANUAL DE UTILIZARE HGV75SXV W HOOVER

1. Instrucţiuni de Instalare

2. Conexiunea electrică (numai pentru G.B.)

2.1 . Conexiunea electrică

2.2 . Conectarea la gaz (numai pentru G.B.)

3. Utilizarea plitei Instrucţiuni de utilizare

3.1. Utilizarea arzătoarelor

4. Întreţinere şi curăţare

6. Protejarea mediului

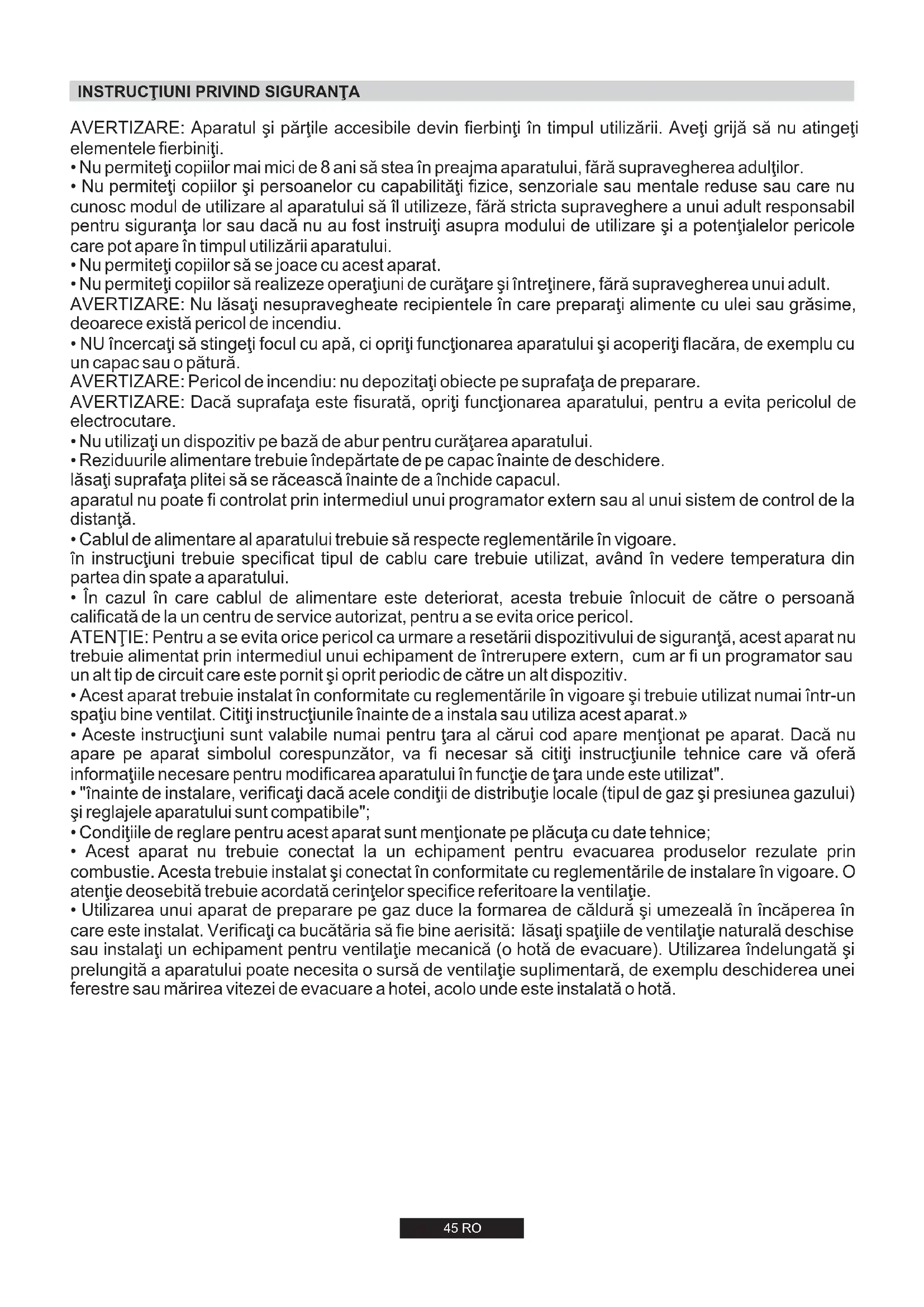

AVERTIZARE: Aparatul şi părţile accesibile devin fierbinţi în timpul utilizării. Aveţi grijă să nu atingeţi elementele fierbiniţi.

• Nu permiteţi copiilor mai mici de 8 ani să stea în preajma aparatului, fără supravegherea adulţilor.

• Nu permiteţi copiilor şi persoanelor cu capabilităţi fizice, senzoriale sau mentale reduse sau care nu cunosc modul de utilizare al aparatului să îl utilizeze, fără stricta supraveghere a unui adult responsabil pentru siguranţa lor sau dacă nu au fost instruiţi asupra modului de utilizare şi a potenţialelor pericole care pot apare în timpul utilizării aparatului.

• Nu permiteţi copiilor să se joace cu acest aparat.

• Nu permiteţi copiilor să realizeze operaţiuni de curăţare şi întreţinere, fără supravegherea unui adult. AVERTIZARE: Nu lăsaţi nesupravegheate recipientele în care preparaţi alimente cu ulei sau grăsime, deoarece există pericol de incendiu.

• NU încercaţi să stingeţi focul cu apă, ci opriţi funcţionarea aparatului şi acoperiţi flacăra, de exemplu cu un capac sau o pătură. AVERTIZARE: Pericol de incendiu: nu depozitaţi obiecte pe suprafaţa de preparare. AVERTIZARE: Dacă suprafaţa este fisurată, opriţi funcţionarea aparatului, pentru a evita pericolul de electrocutare.

• Nu utilizaţi un dispozitiv pe bază de abur pentru curăţarea aparatului.

• Reziduurile alimentare trebuie îndepărtate de pe capac înainte de deschidere. lăsaţi suprafaţa plitei să se răcească înainte de a închide capacul. aparatul nu poate fi controlat prin intermediul unui programator extern sau al unui sistem de control de la distanţă.

• Cablul de alimentare al aparatului trebuie să respecte reglementările în vigoare. în instrucţiuni trebuie specificat tipul de cablu care trebuie utilizat, având în vedere temperatura din partea din spate a aparatului.

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către o persoană calificată de la un centru de service autorizat, pentru a se evita orice pericol. ATENŢIE: Pentru a se evita orice pericol ca urmare a resetării dispozitivului de siguranţă, acest aparat nu trebuie alimentat prin intermediul unui echipament de întrerupere extern, cum ar fi un programator sau un alt tip de circuit care este pornit şi oprit periodic de către un alt dispozitiv.

• Acest aparat trebuie instalat în conformitate cu reglementările în vigoare şi trebuie utilizat numai într-un spaţiu bine ventilat. Citiţi instrucţiunile înainte de a instala sau utiliza acest aparat.»

• Aceste instrucţiuni sunt valabile numai pentru ţara al cărui cod apare menţionat pe aparat. Dacă nu apare pe aparat simbolul corespunzător, va fi necesar să citiţi instrucţiunile tehnice care vă oferă informaţiile necesare pentru modificarea aparatului în funcţie de ţara unde este utilizat".

• "înainte de instalare, verificaţi dacă acele condiţii de distribuţie locale (tipul de gaz şi presiunea gazului) şi reglajele aparatului sunt compatibile";

• Condiţiile de reglare pentru acest aparat sunt menţionate pe plăcuţa cu date tehnice;

• Acest aparat nu trebuie conectat la un echipament pentru evacuarea produselor rezulate prin combustie. Acesta trebuie instalat şi conectat în conformitate cu reglementările de instalare în vigoare. O atenţie deosebită trebuie acordată cerinţelor specifice referitoare la ventilaţie.

• Utilizarea unui aparat de preparare pe gaz duce la formarea de căldură şi umezeală în încăperea în care este instalat. Verificaţi ca bucătăria să fie bine aerisită: lăsaţi spaţiile de ventilaţie naturală deschise sau instalaţi un echipament pentru ventilaţie mecanică (o hotă de evacuare). Utilizarea îndelungată şi prelungită a aparatului poate necesita o sursă de ventilaţie suplimentară, de exemplu deschiderea unei ferestre sau mărirea vitezei de evacuare a hotei, acolo unde este instalată o hotă.46 RO

1. INSTRUCŢIUNI DE INSTALARE

Plita poate fi instalată în orice blat de lucru care rezistă la o temperatură de până la 100°C şi are o grosime de 25-45 mm. Dimensiunile cadrului în care poate fi incorporată plita sunt indicate în Figura 2. Dacă plita va fi fixată în apropierea unui corp de mobilier, distanţa dintre plită şi corpul de mobilier trebuie să fie de cel putin 15 cm ( vezi Figura 4); distanţa dintre plită şi peretele din spate trebuie să fie de cel puţin 5,5 cm. Distanţa dintre plită şi orice corp de mobilier sau aparat (ex. Hotă) situat deasupra plitei trebuie să fie de minimum 70 cm (Figura 4). Dacă există un spaţiu care este accesibil între plita incorporabilă şi cavitatea de sub aceasta, este recomandat să fie fixat un panou de izolare (din lemn sau un material similar) (Figura 3). Important Diagrama din figura 1 arată modul de aplicare a garniturii de etanşare. Plita se fixează cu ajutorul clemelor de fixare furnizate şi se utilizează găurile de la baza aparatului. Dacă instalaţi o plită de 60 cm deasupra unui cuptor care nu este prevăzut cu sistem de ventilaţie pentru răcire, se recomandă realizarea unor fante de aerisire în corpul de mobilier pentru a permite circulaţia corectă a aerului. Dimensiunea acestor fante de ventilaţie trebuie să fie de cel puţin 300 cm² şi să fie amplasate aşa cum se poate observa din Figura 5.

2. CONEXIUNEA ELECTRICĂ

(NUMAI PENTRU G.B.) Avertizare Acest aparat trebuie conectat la o priză prevăzută cu împământare. Acest aparat este destinat numai pentru uz casnic. Conexiunea la sursa de alimentare trebuie efectuată de către un electrician autorizat, care să respecte toate reglemetările în vigoare referitoare la instalare. Aparatul trebuie conectat la o priză adecvată o priză cu 3 pini de 13 amp nu este adecvată. Trebuie să existe un comutator bipolar şi circuitul trebuie să aibă o siguranţă de protecţie adecvată. Mai multe detalii referitoare la sursa de alimentare pentru acest produs se regăsesc în manualul de utilizare şi pe plăcuţa cu date tehnice a produsului. În cazul în care cablul de alimentare al plitei nu este suficient de lung şi va trebui înlocuit cu un altul mai lung, trebuie să utilizaţi un cablu rezistent la temperaturi ridicate. Firele cablului de alimentare trebuie conectate astfel: CONECTARE TERMINAL Fir galben şi verde Împământare Fir albastru Nul Fir maro Fază Observaţie: Vă rugăm să verificaţi ca împământarea să fie realizată corect. În cazul în care apar defecţiuni ca urmare a unei împământări realizate incorect, producătorul îşi declină orice responsabilitate. INSTALAREA UNUI APARAT ELECTROCASNIC REPREZINTĂ O OPERAŢIUNE COMPLICATĂ CARE, DACĂ NU ESTE CORECT REALIZATĂ, POATE AVEA CONSECINŢE NEPLĂCUTE ASUPRA SIGURANŢEI UTILIZATORULUI. DE ACEEA, INSTALAREA TREBUIE REALIZATĂ NUMAI DE CĂTRE O PERSOANĂ CALIFICATĂ ÎN ACEST SENS, CARE SĂ RESPECTE REGLEMENTĂRILE ÎN VIGOARE PRIVIND INSTALAREA. ÎN CAZUL ÎN CARE INSTALAREA NU ESTE REALIZATĂ DE CĂTRE O PERSOANĂ CALIFICATĂ, PRODUCĂTORUL NU ÎŞI ASUMĂ NICIO RESPONSABILITATE PENTRU EVENTUALELE PROBLEME SAU DEFECŢIUNI. 1.1. INCORPORARE 1.1. AMPLASARE Acest aparat trebuie instalat în conformitate cu reglemetările în vigoare şi trebuie amplasat în locaţii în care este asigurată o bună ventilare. Înainte de a utiliza acest aparat, vă recomandăm să citiţi cu atenţie manualul de utilizare. Daca o hota nu poate fi instalata, un ventilator electric ar trebui fixat pe un perete exterior sau fereastra atat timp cat exista guri de aerisire in zona. Ventilatorul electric trebuie sa efectueze schimbarea completa a aerului din bucatarie de la 3 pana la 5 ori pe ora. Instalatorul trebuie sa urmeze standardele nationale relevante. 2.1. CONEXIUNEA ELECTRICĂ Verificaţi informaţiile de pe plăcuţa cu date tehnice, situată pe exteriorul aparatului, pentru a vă asigura că sursa de alimentare la care va fi conectată plita este corespunzătoare. Înainte de a realiza conectarea, verificaţi împământarea.

Aceste instrucţiuni sunt destinate numai personalului calificat iar instalarea trebuie efectuată cu respectarea reglementărilor în vigoare (Numai pentru G.B.: conectarea la gaze trebuie efectuată numai de către un instalator autorizat pentru gaze). În timpul efectuării oricăror operaţiuni, aparatul trebuie să fie deconectat de la sursa de alimentare cu energie electrică. Pe plăcuţa cu date tehnice aplicată pe aparat este indicat tipul de gaz la care trebuie conectată plita. Conectarea la sursa de alimentare cu gaz sau la butelie trebuie efectuată numai după ce s-a verificat ca aparatul să fie reglat pentru tipul de gaz cu care va fi alimentat. Utilizaţi numai conducte, piuliţe şi garnituri de etanşare care respectă standardele naţionale în vigoare. Pentru unele modele este funizată o conexiune conică pentru instalare în ţările în care acest tip de conexiune este obligatorie; în figura 8 sunt ilustrate diversele tipuri de conexiuni (CY =cilindric, CO = conic). În oricare dintre situaţii, partea clindrică a conexiunii trebuie conectată la plită. Dacă realizaţi conexiunea la sursa de alimentare cu gaz prin intermediul unor tuburi rigide, lungimea maximă a tubului nu trebuie să depăşească 2 metri. Pentru a evita orice deteriorări ale plitei, vă rugăm să efectuaţi instalarea parcurgând următoarele etape (figura 6). 1)Aşa cum este ilustrat, fixaţi părţile componente în următoarea ordine: A: Adaptor cilindic tată 1/2 B: Garnitură 1/2 C: Adaptor gaz cilindric-cilindric sau cilindric - conic mamă 1/2 2)Strângeţi îmbinările cu o cheie, având grijă ca tuburile să fie răsucite corect. 3)Fixaţi adaptorul C la sursa de alimentare cu gaz prin intermediul unei ţevi rigide din cupru sau a unei ţevi flexibile din inox. IMPORTANT: pentru verificarea finală a etanşeităţii conexiunilor, utilizaţi o soluţie de apă cu săpun. NU UTILIZAŢI FLACĂRĂ. De asemenea, verificaţi ca ţeava flexibilă să nu vină în contact cu părţi mobile ale corpului de mobilier (de exemplu, un sertar) şi să nu fie amplasată în locaţii în care poate fi deteriorată. Avertizare: Dacă se simte gaz în apropierea plitei, opriţi imediat alimentarea cu gaz şi luaţi legătura cu un specialist. NU încercaţi să identificaţi zona de scurgere a gazelor cu ajutorul unei flăcări. Fază Împământare Nul Fir maro Fir verde/galben Fir albastru În conformitate cu legea, aparatul trebuie conectat la o priză prevăzută cu împământare. În cazul în care această recomandare nu este respectată, producătorul îşi declină orice responsabilitate pentru eventualele pagube sau avarii care se produc. În situaţia în care cablul de alimentare nu este prevăzut cu un ştecher, respectaţi diagrama de conectare a firelor. Cablul pentru împământare este colorat în verde şi galben. Ştecherul trebuie să fie întotdeauna accesibil. În cazul în care plita este conectată direct la sursa de alimentare, trebuie montat un întrerupător de circuit. Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit de către un electrician autorizat, astfel încât să se evite orice risc. Firul pentru împământare (colorat în verde şi galben) trebuie să fie cu 10 mm mai lung decât firele pentru fază şi nul. Secţiunea cablului utilizat trebuie să fie corespunzătoare cu puterea absorbită a plitei. Vă rugăm să verificaţi plăcuţa cu date tehnice pentru mai multe detalii şi cablul de alimentare trebuie să fie unul din următoarele tipuri H05 V2V2-F.47 RO

3. UTILIZAREA PLITEI INSTRUCŢIUNI DE

UTILIZARE Acest aparat trebuie utilizat numai în scopul pentru care a fost creat şi anume, pentru uz casnic, pentru prepararea mâncării. Utilizarea în alte scopuri este considerată improprie şi periculoasă. Producătorul nu se consideră responsabil pentru eventualele pagube şi deteriorări care apar ca urmare a unei utilizări necorespunzătoare a acestui aparat.

3.1 UTILIZAREA ARZĂTOARELOR

Pentru a aprinde arzătoarele, aşezaţi un aprinzător în apropierea arzătorului, apăsaţi pe aprinzător şi rotiţi butonul corespunzător arzătorului în sens invers acelor de ceasornic. Dacă nu aţi folosit arzătoarele timp de câteva zile, aşteptaţi câteva secunde înainte de a aprinde arzătorul, pentru a permite eliminarea aerului de pe ţevi. Pentru aparatele prevăzute cu aprindere electrică:

• Împingeţi şi rotiţi butonul corespunzător arzătorului în sens invers acelor de ceasornic, către simbolul de aprindere

• Aprindeţi arzătorul prin apăsarea butonului pentru aprindere Pentru plitele cu aprindere automată pur şi simplu apăsaţi butonul corespunzător arzătorului şi rotiţi-l către simbolul de aprindere. Sistemul de aprindere va continua să genereze scânteie atât timp cât butonul de control este menţinut apăsat. Dacă arzătorul nu se aprinde în 5 secunde, rotiţi butonul în poziţia 0 şi repetaţi operaţiunea. Pentru modelele prevăzute cu supapă de siguranţă (la care fluxul de gaz este întrerupt dacă flacăra se stinge accidental) arzătoarele se aprind aşa cum este descris mai sus, însă trebuie să fiţi foarte atenţi. Înainte de a pune plita în funcţiune, verificaţi ca arzătoarele şi coroanele arzătoarelor să fie corect aşezate.

RECOMANDĂRI GENERALE

Pentru rezultate de preparare cât mai bune, trebuie să utilizaţi recipiente cu baza plată. Dimensiunea bazei recipientului trebuie să se potrivească dimensiunii arzătorului utilizat, aşa cum este prezentat în Tabelul A: Pentru recipientele mai mici va trebui să reglaţi intensitatea flăcării, astfel încât aceasta să nu depăşească baza recipientului. Nu utilizaţi recipiente cu bază concavă sau convexă. AVERTIZARE: Dacă flacăra se stinge accidental, rotiţi butonul corespunzător arzătorului respectiv în poziţia oprit şi nu încercaţi să reaprindeţi arzătorul decât după 1 minut. Dacă, în timp, robinetul de gaz devine rigid, acesta va trebui uns. Această operaţiune trebuie efectuată numai de către un specialist. Tabelul A Arzător auxiliarArzător semi rapidArzător rapid spate AUX

Tip arzătorØ tigaie/cratiţă min (cm)

Înainte de a curăţa plita, lăsaţi-o să se răcească. Scoateţi ştecherul din priză sau (dacă este conexiune directă) deconectaţi aparatul de la sursa de alimentare cu energie. Nu utilizaţi substanţe abrazive, detergenţi corozivi, agenţi de înnălbire sau substanţe acide. Nu aplicaţi substanţe alcaline sau acide (suc de lămâie, oţet etc.) pe suprafeţele emailate, lăcuite sau din inox. Pentru curăţarea suprafeţelor din email, lăcuite cromat sau inox, utilizaţi o soluţie de apă şi detergent lichid sau un detergent care să nu fie caustic. Pentru suprafeţele din inox, utiilzaţi o soluţie specială pentru curăţarea inoxului. Arzătoarele pot fi spălate cu o soluţie de apă cu detergent lichid. Pentru a le reda strălucirea originală, puteţi utiliza o soluţie specială pentru curăţarea suprafeţelor din inox. După curăţare, ştergeţi bine arzătoarele şi aşezaţi-le la loc. Este foarte important ca arzătoarele să fie aşezate corect.

Înainte de a apela la service, vă rugăm să verificaţi următoarele:

• Dacă ştecherul este corect introdus în priză

• Dacă alimentarea cu gaz este corectă În cazul în care defecţiunea nu poate fi detectată: Opriţi imediat funcţionarea aparatului şi luaţi legătura cu un centru de service autorizat. NU ÎNCERCAŢI SĂ REPARAŢI DUMNEAVOASTRĂ APARATUL! Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deşeurile de echipamente electrice şi electronice (DEEE). DEEE cuprind atât substanţele poluante (care pot cauza consecinţe negative pentru mediu), cât şi componentele de bază (care pot fi reutilizate). Este important ca DEEE să fie supuse unor anumite tratamente pentru a îndepărta şi elimina corespunzător toate substanţele poluante şi pentru a recupera şi recicla toate materialele. Persoanele pot juca un rol important în a se asigura că DEEE nu devin un pericol pentru mediu. Astfel, este esenţial ca acestea să respecte unele reguli de bază:

• DEEE nu trebuie tratate ca deşeuri menajere.

• DEEE trebuie predate la punctele de colectare corespunzătoare gestionate de municipalitate sau de companiile înregistrate. În numeroase ţări, pentru DEEE de dimensiuni mari, poate fi prezentă colectarea de la domiciliu.

• Când cumpăraţi un aparat nou, cel vechi poate fi returnat comerciantului, care este obligat să-l colecteze în mod gratuit şi individual, atât timp cât echipamentul este de tip echivalent şi are aceleaşi funcţii ca echipamentul furnizat.

6. PROTECŢIA MEDIULUI

Importator: CANDY HOOVER ROMANIA SRL Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucuresti Tel/Fax: [phone] Declaraţie de conformitate: Acest aparat şi părţile care vin în contact cu alimentele respectă reglemetările stipulate în Directiva 89/109 CEE. Aparatul este în conformitate cu Directivele Europene 2009/142/EC precum şi cu amendamentele ulterioare. Prin aplicarea marcajului pe produs, declarăm pe proprie răspundere că acest produs este în conformitate cu reglementările europene în vigoare cu privire la siguranță, sănătate și protecția mediului. Arzător rapid centru

PLITE INCORPORABILE Tip/Referinţă Tipuri de arzătoare 4 pe gaz 5 pe gaz 4 pe gaz Arzător auxiliar (AUX) 1 1 1 Arzător semirapid (SR) 2 2 2 Arzător rapid (R) 1 2 1 Arzător ultrarapid (UR) - - - Arzător cu coroană cvadruplă (QC) - - - Plită electrică - - - Dispozitiv detectare eroare flacără DA Aprindere DA Clasa de instalare 3 3 3 Dimensiuni produs (mm x mm) 595 x 510 745 x 510 Tip de gaz instalat/putere Putere gaz (kW) 7,25 9,95 7,25 G20 20mbar (N.G) (l/h) 690 948 690 Putere intrare Voltaj (V)/ Frecvenţă (Hz) 220-240 V/ 50-60 Hz Putere electrică (W) 1 1 1 48 RO Acest produs este destinat pentru uz casnic. Tabelul 1 S67 / HBFLT49 GAS TYPEHOBS S67 / HBFLT S67 / HBFLT G20 / G25 20 / 25 mbar Max (kW) Min (kW) AUX

Producătorul nu se face responsabil pentru erorile de printare din acest manual. Ne rezervăm dreptul de a realiza modificări asupra produselor fără a afecta caracteristicile privind siguranţa sau funcţionarea. Versiunea în limba engleză este de referinţă.
