MANUAL DE UTILIZADOR HGV75SXV W HOOVER

Instruções De Segurarca 41
1. Instruções Para O Instalador 42
1.1 Preparacao 42
1.2 Localização Adequada 42
2.1. Líguação Eléctrica 42
2.2.Ligacao A Rede De GAs 42
3. Utilização Da Placa Instruções Para O Utilizador 43
3.1. Como Utilizar O Queimador De Gás 43
4. Manutenção E Limpeza 43
5. Antes De Chamar A Assistencia Técnica 43
6. Protecao Do Ambiente.. 43
TipodegasTabelas 49

Figure 6

SAFETY INSTURCUIONS

AVISO: Durante a sua'utilisation, tanto o aparecido, como os componentes acessíveis do mesmo ficam muito quentes. Evite sempre tocar nos elementos de aquecimento.

• Mantenha as crianças de com menos de 8 anos afastadas do aparelho, excepto se estiverem a ser supervisionadas por umadulto.
• Este electrodométrico pode ser realizado por crianças com oito anos ou mais e por pessoas com capacidades fisicas, sensoriais ou mentalais diminuidas, ou que não disponham da experiencia e dos conheçimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparelho por uma pessoa responsavel pela sua segurarca, ou que outilizem sob sua supervisão.
• Nunca deixe as crianças brincarem com este aparelho.
  Crianas sem supervisao nao devem nem limpar, nem manter este aparelho.

AVISO: Nunca deixe a plac sem vigilancia sempre que a utilizear para confecionar alimentos com gorduras, caso contrario corre o risco de incendio.

• NUNCA utilizeágua para extinguir um incêndio; deslgue o aparecido, em seguida, abafe a chama com uma tampa ou uma manta anti-fogo.

AVISO: Perigo de incência: nunca utilize as superfíncies de cozedura para arrumar objectos.

AVISO: Se a superficie da placacestiverestalada,desligueoaparelho paraevitara possibidade dechoqueelectrico.

• Nunca utilize umsystema de limpeza a vapor para limpar este aparelho.
• Remova sempre eventuales liquidos derramados da tampa antes de a partir.
• Espere sempre que a placar arrefeça antes de baixar a tampa.

Este aparecido nunca pode ser operado com um temporizador externo nem com qualquer outras sistemas de commando à distência.

• O Sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica.
• As instruções tem de indentar o tipo de cabo a serutilizando, tendo em consideração a temperatura registada na superficie traseira do aparelho.
• Se o cabo de alimentação de energia estiver danificado, e para fazer perigos, tem o mesmo de ser substituído pelo fabricante, por um centro de assistência técnica autorizada do mesmo ou por um técnico devidamente qualificado.

CUIDADO: Com vista a registrar perigos resultantes da reposicao accidental do disjuntor temico, este aparecido não pode ser alimentado a partir de um comutador externo como, por exemplo, um temporizador, nem pode ser ligado a um circuito que sera regularamente ligado e desligado pela Empresa abastecadora de electricidade.

• Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor esole pode ser utilizeso num local bem ventilado. Leia as instruções antes de instalar ou deutilizar este aparelho.
• Estas instruções são são validas se o aparelho tiver o símbolo do País. Se o aparelho não tiver o símbolo do País, tem de consulitar as instruções和技术icas, quando encontrará as instruções necessarias para modifier o aparelho de modo a ficar em conformidade com as condições de Utilização no País.
• Antes de proceder à instalação, certificque-se sempre de que o aparelho está regulado para as condições de distribuição locais (como e pressão do gás)";
• As regulações a realizar neste aparecido está指示ada na etiqueta (ou na placá de caracteristicas);
• Este aparecido não está ligado a um dispositivo de evacuação dos produits da combustão. Este aparecido tem de ser instalado e ligado de acordo com os regulamentos de instalação e ligação em vigor.
• Deve ser prestada uma atençao muito especial aos requisitos aplicacoes a ventilacao.

Autilização de umorno ou foggao a gás da azo à produção de calor e de humidade no compartmento em que está instalado. Certifique-se sempre de que a cozinha é bem ventilada: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo mecânico de ventilação (exaustor mecânico). Umautilização intensa prolongada do aparelho pode tornar necessária uma ventilação adicular, como, porexample, a abertura de uma janela, ou uma ventilação mais eficaz, augmentando, por exemplo, a velocidade do exaustor.

1. INSTRUÇÉS PARA O INSTALADOR

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODE AFFECTAR SERIALAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZAO, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARA DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUTO, QUE PROVOQUE OU Não DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARACAO

A placà podse ser instalada em qualquer bancada que sera resistente ate una temperatura de 100^ e que tenha uma espessura de 25-45 mm. As dimensoes da abertura para o encastre, a ser feita na bancada, está indicadas na Figura 2.

Se a placu for instalada numa bancada ficando com um armario de qualquer um dos lados, a distancia entre a placu e o armario tem de ser de,螵 menos, 15 cm (vide a Figura 4); ja a distancia entre a placu e a parede traseira tem de ser de,螵 menos, 5,5 cm.

A placà delve sempre ficar a uma distência de, pelo menos, 70 cm de qualquer unidade ou aparecido instalado sobre ela (como, por exemplo, um extractor). (Figura 4)

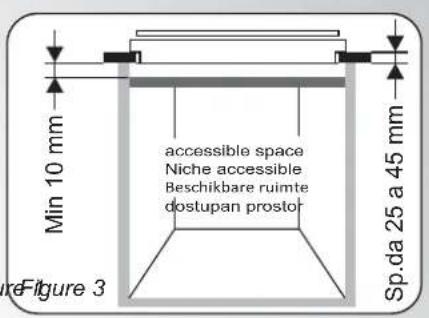

Sempre que houver um espoço que sera acessevel entre a placar encastrada e a cavidade por boaixo dela, tem de ser instalada uma divisória feita de material isolante, como, por exemple, madeira ou um material semelhante, entre umbas (Figura 3).

Importante O diagrama aparecido na figura 1 minha a forma de aplicação do vedante.

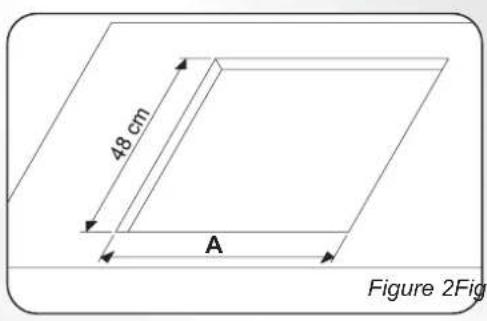

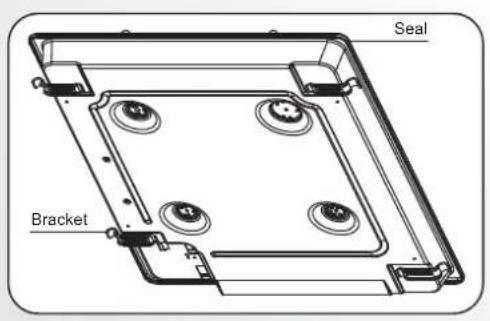

Para poder encasarra placatem de instalar os gramos de fixacao, inserinindo-os nos orificios existentes na base da plac.

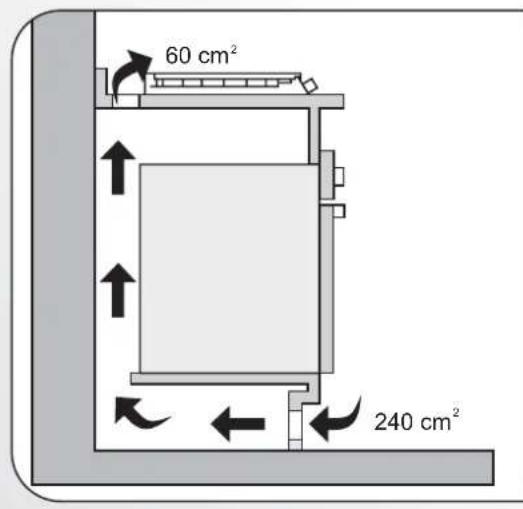

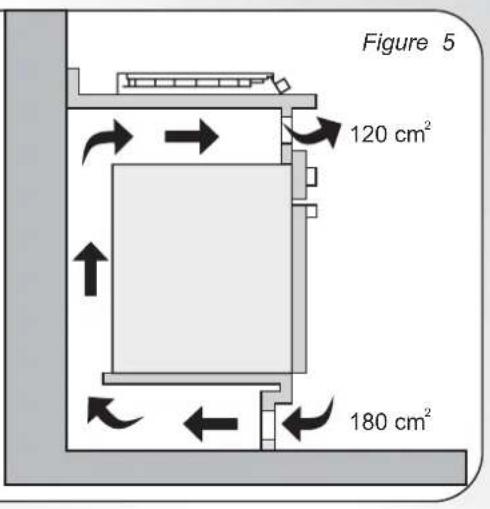

Sempre que uma placá de 60 cm for instalada sobre umorno que não estágua equipado com umsystema de refrigeracao por ventoinha, o fabricante recomenda que sejam introduzidas abertas no mover em que as unidasão ser encastradas, a fim de assegurar um circulacao correcta do ar.

Estas aberturas devem ter una area minima de 300 cm2 e devem estar localizadas nos pontos indicados na Figura 5.

Sempre que una placía de 75 cm for instalada sobre umorno encastrado, este forno tem de estar equipado com umsystema de refrigeracao por ventoinha.

Este aparecido tem de ser instalado de acordo com as normas e regulamentos em vigor é tão pode ser realizado num local bem ventilado. Leia as instruções antes de instalar ou de utilizesse esteaporevelho.

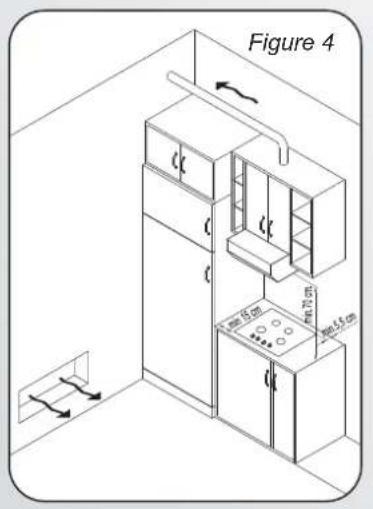

Um fogão ou placá a gás produzem calor e humidade na zona em que são instalados. Por istso, deve sempre certificar-se de que a ventilaçãoNESSE local é boa,SEQUa mantendo todas as passagens para o ar natural abertas,sea instalando um extractor com um tubo de evacuação. Se o electrodométrico for submetido a uma'utilização intensa e prolongada, poder ser necessária uma ventilação adicular, como, por example, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esta instalada uma.

Se não poder ser instalado um extractor, deve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eletrica tem de estar agra a renovar completeness o an no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprim todos os regulamentos e normas nationais aplicaveis.

2.1. LIGACAO ELECTRICA

Verifique os dados indicados na placar de caracteristicas do aparelho, afixada do lado de fora da placa, para se certificar de que tanto a alimentacao de energia como a tensione de entrada sao as adequadas. Antes de proceder a ligationdo aparelho, verifique o systemadeligacao a terra.

Por lei, esta placat em de ser ligada a terra. Se este requisito nao for cmprido, o fabricante declina toda e qualquer responsabilitadepor eventualais danos materiais ou lesoes pessoas. Se o aparelho nao estiver equipado com una ficha, instale uma ficha adequaca para a cargo indicaa na placacaracteristicas. O fio de ligationao a terra e o fio amarelo/verde. A ficha tem de estar sempre accesivel.

Sempre que a placar for directamente ligada à rede eléctrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificadodeferá o mesmo ser substituído por um专业技术evidamente qualificado, de modo a fazer qualquer risco potencial.

O fio de ligaçao a terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios condutor e neutro.

O cabo de alimentação de energia deve ter uma�� transversal adequada à potência Tmaxa observada pela plac.

O fabricante recomenda que consulte a placar decharacteristicado aparelho para se informar sobre as caracteristicas eletricas do mesmo e ainda que se assegure de que o cabo de alimentacao de energia sera do tipo 3x0.75mm^2 H05V2V2-F.

Rede	CONDUTORL	L	Fio castinho
	TERRA		Fio verde/amarelo
	NEUTRO	N	Fio azul

Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meiros para desligar da alimentação, precisa de uma reparação de contacto em todos os pôlos que permit a解脱amento total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorpados meiros para desligar na cablagem fixa de acordo com os regulamentos de ligação.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/ fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deve ser efectuado com a alimentacao eletrica desligada. A placa de classificacao na placa indica o tipo de gas que deve ser realizado. A ligaao a alimentacao de gas ou a botija de gas deve ser realizado quando se estender e ter verificado que é adequada para o tipo de gas, que vai ser fornecido.

Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normas nationais relevantes.

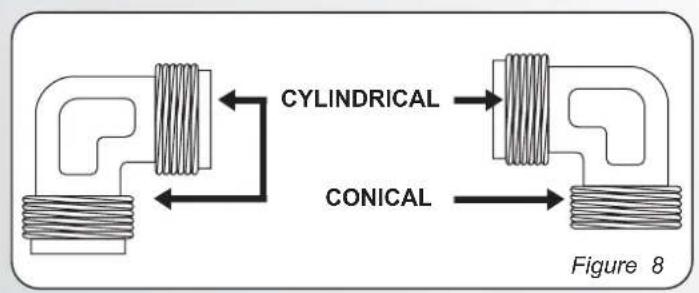

Nalguns modelos, é fornecida uma coisa de ligação cónia para colocar na instalação em paises onde este tipo de ligação é obligatório; na figura 8 está indicado como reconhecer os不同类型 típos de ligação (CY = cilindrica, CO = conica). Em todos os casos, a coisa cilindrica da ligação tem de ser ligada à placá.

Quando liga a colocar a alimentacao de gás com mangueiras flexíveis, assegure que a distência Tmaxima coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexivel delve ser montado de forma a não estar em contacto com uma parte móvil da unidade (por exemplo, uma gaveta), e não passar por espécOs que possam fazer bloqueados.

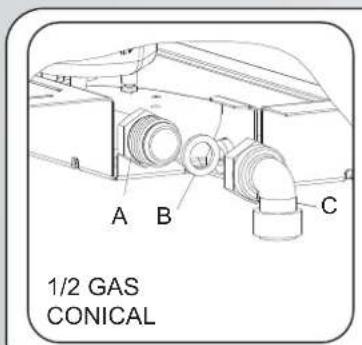

Para fazer danos potenciais na plac, execute a instalação segindo.

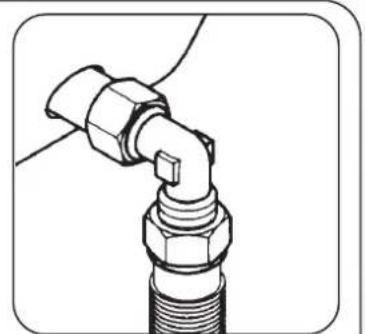

estassequencia (figura 6):

1) Tal como é ilustrado, monte as peças pela sequência:
A:Adaptador cilindrico macho 1/2
B:Junta 1/2,
C: Adaptador conico-cilindrico femea de gás 1/2 ou cilindricocilindrico

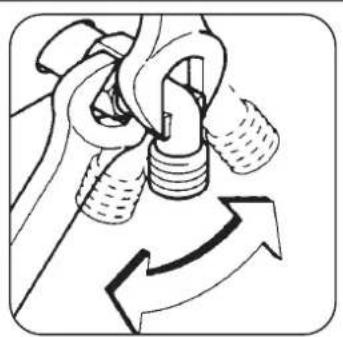

2)Aperte as justas com as chaves, recordando que deve colocar os tubos em posicao.

3) Ligue o encaixe C na alimentacao de gásutilizando um tubo rigido de cobre ou um tubo de aço flexivel.

IMPORTANTE: faça umaverification final de fugas nas lagoções dos tubos utilizinga uma saponária. Nunca utilize a chama. Igualmente, certifique-se que o tubo flexivel não está em contacto com uma coisa boa do armário (por exemplo, gaveta) e que não está situado ond possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento,DSLique a alimentação de gás do equipamento e contacte directamente o técnico. Não procure a fuga com uma chama viva.

3. UTILIZACAO DA PLACA INSTRUÇOES PARA O UTILIZADOR

Esta placíasolepodeserutilizadaparaofimparaquefoiconcebida,ou seja,paraumulutilizaçãodomestica,sendo qualquerotrouutilizaçãoconsideradaimprópriae,porconsequinte,perigosa.Ofabricantedeclinatodéqualquerresponsabildade pordanodescorrentedesumautilizaçãoimprópriadaplacia.

3.1.COMO UTILIZAR O QUEIMADOR DE GAS

Para ligar os queimadores, aproxime um fósforo acesso do queimador, empurre o botão de commando para dentro e rode-o para a esquerda.

Se os queimadores não tiverem sido realizados durante algunos días, espere algunossegundos antes de acender o queimador, para permitir a evacuationde arque se tenha acumulado nos canos.

Se a sua placapdispuser de um isqueiro electronoico,proceda da sequente forma:

empurre o botão de commando para dentro e rode-o para a esquerda, para a posicao com o símbolo do isqueiro.

ligue o queimador, premindo o botao com o símbolo da fazer.

Se a sua placacestiver equipada com ignicao electrònica sotem de empurrar o botao de commando paraarethode orodar ataeosimbolo de ignicao

O Sistema de ignicao (isqueiro) continua a gerar faicas quando o botao de commando estiver a ser premido.

Se o queimador não se acender em 5 segundos, rode o botão de commando para a posicao 0 e repita a operacao.

No caso dos modelos com torneira de segurar (que certa a alimentação de gás no caso de a chama se apagar acidentalmente), os queimadores são aceiros da forma descriça acima, sentido que, no entanto, deve manter o botão de commando premido duranteerca de 5 a 6segundosAFPdo de oqueimador estaraceso.

ATENÇA:

Antes de ligar a colocar gás,deer certificar-se de que os queimadores e os espalhadores está correctamente instalados.

CONSELHOS GERAIS

Para assegurar os melhoros resultados possíveis,deer ter o cuidado de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos queimadores de gás, conforme pode ver naabela abaixo. TabelaA.

Tabela A

Tipo di queimador	ò recipienthe Min (cm)	ò recipienthe Max (cm)
AUX Auxiliar	≥ 10	≤ 18
SR Semi-rápido	≥ 12	≤ 22
R Rápido traseiro	≥ 20	≤ 22
R Rápido centro	≥ 20	≤ 26

Sempre que utilizes recipientes≦queiros,regule oqueimador de modo a que a chama nao saia pelos lados do recipiente. Nunca utilize recipientes com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posicao de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma operação que sou deve ser levada a cabo por um专业技术evidamente qualificado.

4. MANUTENÇAO E LIMPEZA

Antes de limpar a plac, certificque-se de que elle ja está fria. Desligue a ficha do cabo de alimentacao da tomada de rede ou, no caso de a plac estar directamente ligada a rede, corte a alimentacao de energia a plac.

Crianças sem supervolvimento não devem nem limpar, nem manter este aparecido.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidavel.

Quando limpa as zonas esmaltadas, envernizadas ou cromadas, utilize a saponaria quente ou um detergente não caustico. No ao inoxidavel, utilize a该怎么 de limpeza apropriad.

Os queimadores podem ser limpos com uma saponaria. Para restuarar o seu brilho original, utilize um produit domestico para aço inoxidavel.

Depois de limpar, sequo os queimadores ecoloque-os de novo.

É importante que os queimadores sejam colocados correctamente.

Grelhas e queimadores Cromado ou aço inoxidável

As grehas e os queimadores cromado ou aço inoxidável tem tendência para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitavel até, e não prejudica o bom funciona da vez.

No entanto, se quiser proceder à substituição das grelhas e dos queimadores escurecidos, basta entrada em contacto com a)nossa assistência Tecnica, à qual poderá adquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servço de Assistência Tecnica, agradecemos que proceda às següntes verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que o fusivel tem a amperagem correcta e não disparou;

• de que o gás está a ser devidamente alimentado à vez.

Se não consuerir detectar o problema:

deslgue o aparelho, não o tente reparar, e entre em contacto com a Assistência Tecnica.

6. PROTECÇA O DO AMBIENTE

Este aparecido está clasificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substancias poluentes (que podem provoc consequences negativas no meio ambiente) e componentes bxico (que pode ser reutilizados). É importante que os REEE sejam submetido a tratamenti espécíficos, a fim de

remove e eliminar corretamente todos os poluentes e recuperar e recicular todos os materiais.

Os@cidados individualmente podem desempenhar um papel importante no sentido de garantir que os REEa nao se tornam num problema ambiental; e essencial seguir algumas regras bicas:

• Os REEe nao devem ser tratados como lixo domestico.
• Os RREE deperao ser entregues nos pontos de recolha relevantes geridos pelo municipio ou por entreprises registadas. Em muitos paises, no caso de grande RREE, poderao existir servicos de recolha ao domicilio.
• quando compra um novo aparelho, o antigo pode ser devolvido ao经商çiente que terá a obrigação de o transporte gratamente numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as meuras funções que o equipamento fornecido.

Declaração de conformidade: Este equipoamento, nas zonas destinadas a estar em contacto com alimentos, está em conformidade com os regulamentos constantes nas direcionas EEC 89/109.

O equipamento cumpre as Directivas Europeias 2009/142/EC e emendas posteriores.

Ao colocar o sintolo C'este produits declarados, sob)nossa responsabilitadedeconformidade comtodasas exigenciasde seguranca europeia,para com a saude os requisitos ambientais estabelecidos nalegislação em relaçao a este produits.

O fabricante não sera responsable por qualquer impreciso resultante da impressão ou erros de transcrição contidos esta documentação. Reservamos o direito de efetuar 修改 os produits de acordo com o necessário, incluindo os direitos de consumo, sem prejuizo das caracteristicas relacionadas com seguranca ou funcao.

Tabela 1

PLACADE COZEDURA
Tipo /referência	S67 / HBFLT
Queimador 4Gas 5Gas 4Gas
Auxiliar (AUX) 1 1 1
Semi rápido (SR)	2	2	2
Rápido R	1	2	1
Ultra rápido (UR)	-	-	-
4 coroa (QC) - - -
Placa elétrica --
Torneira de segurança	SIM
Igniação electrónica	SIM
Classe de instalação	3	3	3
Dimenso do Produkt (mmxmm) $95 x 510		745 x 510
Tipo de gás instalado / potência
Gás potência (kW)	7,25	9,95	7,25
G20 20 mbar (N.G.) (l/h)	690	948	690
Potência nominal
Tensão (V) / Frequência (Hz)	220-240 V / 50-60 Hz
Energia Elétrica (W)	1	1	1

Este aparelho foi exclusivamente concebido para umutilização nao profissional,ou sera,domestica.

O fabricante não sera responsavel por quaisquer imprecisões resultantes de impressão ou transcrição de erros contidos na presente brochura. Reservamo-nos ao direito de efetuar alterações aos produits, conforme necessário, incluindo as taxas de consumo, sem prejuizo das caracteristicas relacionadas com a seguranca ou funconamento.
