MANUAL DE UTILIZARE HVG6BR4WK3W HOOVER
Vä recomandam sā pastraṭi instruciunile de instalare sī'utilizare pentru o consultare ulterioară sī, inainte de a instalala plita, retineti numărul de série in caz că aveti nevoie de ajutor de la serviciul post-vanzare.
AVERTISMENT: aparatul si piesele accesibile devin fierbinti in timpul functionarii. Incercati sa nu atingeti elementele de incalzire. Copii ci vársta sub 8 ani nu trebuie lasati in apropierea aparatului dacà nu sunt permanent supravegheati.
AVERTISMENT:utilizati numai protectii de plita concepute de catre producatorul aparatului de gatit sau indicate de catre producatorul aparatului in instruciunile de utilizare astfel cum este adecvat sau protectii de plita incorporate in aparat. Utilizarea unor protectii necorespunzatoare pot produce accidente.
AVERTISMENT: gătitul nesupravegheat pe o plită cu grăsime sau ulei poate fi periculos Şi poate duce la producerea unui incendiu. Nu incercați NICIODATA să stingeti un incendiu cu apă, ci opruti aparatul Şi apoi acoperiti flacăra cu, de exemplu, un capac sau un material anti-incendiu. AVERTISMENT: pericol de incendiu: nu depositate articole pe suprafetele de gătit.
AVERTISMENT: dacă suprața este fisurata, nu atingeti sticlași opriti aparatul pentru a evita posibilitatea electrocutări.
Acest aparat poate fiutilizat de copii cu värstă de cel puţin 8 aniși de persone cu abilităti fizice, senzorialae sau mentale sau lipsite de experientăși cunostinte dacă sunt supravegheate sau instruite cu privire la utilizarea in siguranta a aparatuluiși dacă inteleg pericolele aferente. Copiii trebuie supravegheati pentru a va asigura că nu se joacă cu aparatul. Curăṭareași intretinerea efectuata de cotre utiliser nu se va face de cotre copii fara a fi supravegheati.
ATENTIE: procesul de gatit trebuie supravegheat. Un proces de gatit pe termen scurt trebuie supravegheat continuu.
Recomandam cu caldurà sā nu lasaṭi copiii in apropierea zonelor de gātit atunci cánd le folositi sau atunci cánd sunt oprime, atata tamp CAT indicatorul de caldurā reziduală este aprins, pentru a impiedica riscul de arsuri severe.
Acest aparat nu este destinat'utilizarii cu ajutorul unui temporizator extern sau al unui sistem separat de comanda la distanța.
Daca exista elemente cu lampa cu halogen, nu priviti fix in acestea.
Conectati un stecher la cablul de alimentare care sa poata suporta tensiunea, curentul si sarcina indicate pe etichetà si care sa aibá contact de impamantare. Priza trebuie s fié adecvatà pentru sarcina indicata pe etichetà si trebuie sa aibă contactul de impamantare conectat si in functiune. Conductorul de impamantare are culoarea galben-verde. Această operatiune trebuie efectuata de un specialist avand calificarea adecvatà. In cazul incompatibilitàti dentre prizà si stecherul aparatului, solicitati unui
electrician calificat să inlocuiasca priza cu un alt model adecvat. Stecherul si priza trebuie să fie in conformitate cu normele curente din tara unde se efectueaza instalarea.
Conexiunea la o sursa de alimentare poate fi realizata de asemenea prin asezarea unui disjunctor omnipolar intre aparat si sursa de alimentare care sa suporte sarcina maxima connectata si care sa respecte legislatia actuala.
Cablul de impamantare verde-galben nu trebuie sa fie intrerupt de disjunctor. Priza s dijsjunctorul omnipolar utilizeate pentru conexiune trebuie sa fie uor accesibile atunci cand aparatul este instalat. Deconectarea se poate realiza dacă stecherul este accesibil sau dacă este incorporat un comutator in schema electrică fixă in conformitate cu regulile referitoare la schema electrică.
Dacă cablul de alimentare este deteriorat, trebuie inlocuit de câtre produçător, de agenti săi de service sau de persone calificate similar pentru a evita pericolele. Conductorul de impamantare (galben-verde) trebuie să fie mai lung de 10 mm pe partea cutiei de borne. Sectiunea conductorilor interni trebuie să fie corespunzătoare cu puterea absorbită de plita (indicata pe etichetă). Cablul de curent trebuie să fie de tip H05 GG-F pentru plite 60-75cm sau H05-V2V2-F pentru plite 75cm.
Nu aseza ti obiecte metalice, cum ar fi cutite, furculite, linguri sau capace pe plita. Acestea s-ar putea incalzi.
Folia de aluminiu s升值e de plastic nu trebuie azeate pe zonele de incalzire.
Dupa ficareutilizareeste necessara curatarea partiala a plitei pentru a preveni acumularea de murdarie sigrasime.Dacaramane,aceasta estegatita din nou atunci cand se foloseste plita siarde, producand fum si mirosuri neplacute sirepreeinta un risc de propaganda a incendiului.
Nuutilizati niciodata abur sau spray sub presiune pentru a curata aparatul.
Nu atingeti zonele de incalzire in timpul functionarii sau la scurt tamp dupa utilizes.
Nu gati niciodata mancarea direct pe plita vitroceramicá.
Utiliziati intotdeauna vasele de gătit corespunzătoare.
Asezati intotdeauna vasul in centrul zonei pe care gati. Nu asezati nimic pe panoul de comanda.
Nuutilizatiplita ca suprafata de lucru.
Nuutilizati suprafata ca tocator.
Nu deposita articole grele deasupra plitei. Daca acestea cad pe plita, o pot deteriora.
Nuutilizatiplitapentruadepozita diversearticole.
Nu glisati vasele de gàtit pe suprafata plitei.
Nu este nécessara nico operatiune/setare supplementar a pentru a actiona aparatul la frevente specificate.
In cazul in care sticla plitei se sparge:
Opriti imediat toate ochurile si elementul de incalzire electric si izolati aparatul de sursa de alimentare. Nu atingeti suorafaata aparatului.
Nu folositi aparatul.
1. INSTRUCTION DE INSTALLARE
INSTALAREA UNUI APARAT ELECTROCASNIC REPREZINTA O OPERATIUNE COMPLICATA CARE, DACA NU ESTE CORECT REALIZATA, POATE AVEA CONSECINTE NEPLACUTE ASUPRA SIGURANTEI UTILIZERULUI. DE ACEEA, INSTALAREA TREBUIE REALIZATA NUMAI DE CATRE O PERSOANÁ CALIFICATA IN ACEST SENS, CARE SA RESPECTE REGLEMENTÁRILE IN VIGOARE PRIVIND INSTALAREA. IN CAZUL IN CARE INSTALAREA NU ESTE REALIZATA DE CATRE O PERSOANÁ CALIFICATA, PRODUÇATORUL NU I ISI ASUMÁ NICIO RESPONSABILITATE PENTRU EVENTUALELE PROBLEME SAU DEFECTIUNI.
1.1. INCORPORARE
Plita poate fi instalata in orice blat de lucru care rezistla o temperatura de pana la 100^ si are o grosime de 25-45 mm. Dimensiunile cadrului in care poate fi incorpORA plita sunt indicate in Figura 2.
Dacă există un spatiu care este accesibil Între plita incorporațăși cavitatea de sub aceasta, este recomandat să fie fixat un panou de izolare (din lemn Sau un material similar) (Figura 3).
Dacă plita va fi fixata in apropierte unui corp de mobilier, distanța dintr pleți si corporul de mobilier trebuie sa fie de cel putin 17 cm (60cm) sau 25 cm (75cm) (vezi Figura 2); distanța dintr pleți si peretele din spate trebuie sa fie de cel putin 5,5 cm.
Distanta dentre plita 山 orice corp de mobilier sau aparat (ex.Hota) situat deasupra plitei trebuie sa fe de minimum 70 mm (Figura 4).
Obiectele de metal din serrar pot atinge temperaturi ridicate datorita recircularii aerului. Prin urmare, se recomandautilizarea unui panou de lemn intermediar.
Important Diagrama din figura 1 arata modul de aplicare a garniturii de etansare.
Plita se fixeazá cu ajutorul clemelor de fixare furnizate si se utilizeazá gaurile de la baza aparatului.
Dacă instalati o plita de 60 cm Sau 75 cm deasupra unui cuctor, acesta trebuie sa fie prevazut cu ventilator pentru răcire.
1.2.AMPLASARE
Acest aparat trebuie instalat in conformitate cu reglementarile In vigoare s trebuie utilizat numai intr-un spatiu bine ventilat. Cititi instructiunile Inainte de a instala sau utilizes acest aparat.
Un aparat de gatif pe gaz produce caldura si umiditate in zona unde este instalat. Din acest motiv trebuie sa asigurati o buna ventilatie, fie prin mentinerea tuturor pasajelor de aer beschise, Sau prin instalarea unei hote cu cos de evacare. Utilizarea intensiva si prelimungita a aparatului poate necesita ventilatie suplementara, cum ar fi deschiderea unei ferestre sa cresterea vitezei ventilatorului electric, dacă avej unul.
Daca o hota nu poate fi instalata, un ventilator electric ar trebui fixat pe un perete exterior sau fereastra atat tamp cat exista gun de aerisire in zona.
Ventilatorul electric trebuie sa efectueze schimbarea completa a aerulii din bucaturie de la 3 pana la 5 ori pe ora. Instalatorul trebuie sa urmeze standardele nationale relevante.
2. CONEXIUNEA ELECTRICA (NUMAI PENTRU G.B.)
Avertizare Acest aparat trebuie conectat la o priza prevazuta cu impamantare.
Acest aparat este destinat numai pentru uz casnic. Conexiunea la sursa de alimentare trebuie efectuata de caret un electrician autorizat, care sa respecte todo reglemetarile in vigoare referitoare la instalare. Aparatul trebuie conectat la o priza adefcvata o priza cu 3 pini de 13 amp nu este adefcvata. Trebuie sa existe un comutator bipolar si circuitul trebuie sa aibao siguranta de protectie adefcvata. Mai multe detali i referitoare la sursa de alimentare pentru acest produs se regasesc in manualul deutilize s pe placuta c u date tehnice a produsului. In cazul in care cabuli de alimentare al plitei nu este sufficient de lung si va trebuinlocuit cu un altul mai lung, trebuie sa utilizati un cablu rezistent la temperaturi ridicate.
Firele cablului de alimentare trebuie conectate astfel: CONECTARE TERMINAL
Fir galben si verde impamantare
Fir albastru Nul
Fir maro Fază
Observatie: Va rugam sa verificatu ca impamantarea sa fie realizata corect. In cazul in care apar defeciuni ca urmare a unei impamantari realizate incorct, producatorul i si declina orice responsabilitate.
2.1. CONEXIUNEA ELECTRICA
Verificatu informatiile de pe placuţa cu date tehnice, situata pe exteriorul aparatului, pentru a va asigura ca sursa de alimentare la care va fi connectata plita este corespunzătoare.
Inainte de a realiza conectarea, verificati impamantarea.
In conformitate cu legea, aparatul trebuie conectat la o przyă prevăzută cu impamantare. In cazul in care această recomandare nu este respectata, producțurul işi declină orice responsabilitate pentru eventualele pagube sau avari ciare se produc. In situța in care cablul de alimentare nu este prevăzut cu un ștecher, respecța di diagrama de conectare a firelor. Cablul pentru impamantare este colorat in verde si galben. ștecherul trebuie să fie intotdeauna accesibil.
In cazul in care plita este conectata direct la sursa de alimentare, trebuie montat un intrerupator de circuit.
Daca este deteriorat cablul de alimentare, acesta trebuie inlocuit de catre un electrician autorizat, astfel incat sa se evite orice risc.
Firul pentru impamantare (colorat in verde si galben) trebuie sa fie cu 10 mm mai lung decat firele pentru fazza si nul.
Sectiunea cabuluiutilizattrebuie sa fie corespunzatoare cu puterea absorbita a pletei.
Vá rugam sā verificati placuţa cu date tehnice pentru mai multe detaili si cabul de alimentare trebuie sā fié unul din urmatoarele tipuri 3x0.75 mm² H05 GG-F pentru plite 60-75cm Sau H05-V2V2-F pentru plite 75cm.
Cablul de alimentare al aparatului trebuie sa respecte reglementarile in vigoare.
Pentru a conecta aparatul direct la repeaua de alimentare, un mijloc de deconnectare cu o separare de contact in topo poli care asigurada connectarea completa in condipii de supratensiune categoria a-III-a, trebuie sa fie incorporat in cabluri de fixare, in conformitate cu normele de cablare.
2.2. CONEXIUNEA LA GAZ
Aceste instructiuni sunt destinate numai personalului calificat iar instalarea trebuie efectuata cu respectarea reglementarilor in vigoare (Numai pentru G.B.: conectarea la gaze trebuie efectuata numai de catre un instalator autorizat pentru gaze).
In timpul efectuarii oricaror operatiuni, aparatul trebuie sa fiedeconectat de la sursa de alimentare cu energia electrica.
Pe placuta cu date tehnice aplicata pe aparat este indicat tipul de gaz la care trebuie conectata plita. Conectarea la sursa de alimentare cu gaz sau la butelie trebuie efectuata numai dupa ce s-a verificat ca aparatul sa fie reglat pentru tipul de gaz cu care va fi alimentat. Daca reglaele nu sunt corecte, citi instructiunile din paragrafele urmatoare pentru a realiza modificarile pentru diverse tipuri de gaz.
Pentru gaz lichid (butelie) trebuie utilize regulatoare de presiune care sa coresponda cu standardele nationale in vigoare.
Utilizi numai conducte, piulite sì garnitur de etansare care respectfully standardele nationale in vigoare.
Pentru unele modele este funizata o conexiune conica pentru instalare in tarile in care acest tip de conexiune este obligatorie; In figura 8 sunt illustrate diversele tipuri de conexiuni (CY = cilindric, CO = conic). In oricare dentre situati, partea clindrica a conexiunii trebuie conectata la plita.
Daca realizazi conexiunea la sursa de alimentare cu gaz prin intermediul unor tuburi rigide, lungimea maxima a tubului nu trebuie sa depaseasca 2 metri.
Tubul flexibil trebuie fixat in asa fel incat sa nu intre in contact cu partile mobile ale mobilei(ex:sertar) si sa nu treaca prin niciun spatiu ce poate deveni congestionat.
Pentru a evita orice deteriorarile plitei, va rugam sa efectuati instalarepaarcurgand urmatoarele etape (figura 6).
1)Asa cum este ilustrat, fixati partile componente in urmatoarea ordine:
A: Adaptor cilindric tata 1/2
B: Garnitura 1/2
C: Adaptor gaz cilindric-cilindric sau cilindric - conic mamä 1/2
2)Strangeti imbinarile cu o cheie, avand grijca tuburile sa fierasucite corect.
3)Fixati adaptorul C la sursa de alimentare cu gaz prin intermediul unei tevi rigide din cupru sau a unei tevi flexibile din inox.
IMPORTANT: pentru verificarea finală a etanșeității conexiunilor, Utilizati o soluție de apă cu sapun. NU UTILIZÂTÎ FLACÂRÂ. De asemenea, verificati ca teava flexibilă să nu vina in contact cu parti mobile ale corpului de mobilier (de exemplu, un servar)și sa nu fie amplasătăn locații in care poate fi deteriorata.
Avertizare: Daca se simte gaz in apropierea plitei, opriti imediat alimentarea cu gaz si luati legatura cu un specialist. NU incercati sa identificati zona de scurgere a gazelor cu ajutorul unei flacari.
2.3 ADAPTAREA PLITEI LA DIVERSE TIPURI DE GAZ
Pentru a adapta functionarea plitei la diverse tipuri de gaz, procedati astfel:
Scoateti suporturile si arzatoarele
-Introduciţi o cheie hexagonală (7 mm) prin suportul arzătorului (Figura 7)
- Desurubati injectorul si inlocuti-l cu un injector adecvat pentru tipul de gaz ce va fi Utilizat (vezi tabelul pentru tipul de gaz).
2.4 REGLAREA FLACARII MINIME
După aprinderea arzatoarelor, rotiti butonul de control pe setarea minimăși scaateşi butonul (poate fi scos uşor prin apăsare).
Utilizi o surubelnita cu cap drept, mică, pentru a roti surubul de reglare, asa cum se poate observa din Figura 9. Rotiti suralbul in sensul acelor de ceasornic pentru a reduce intensitatea flacari si rotiti in sens invers acelor de ceasornic pentru a mari intensitatea flacarii. Realizati aceste reglaje pentru a obtine o flacara cu inaltimea de 3 sau 4mm si apoi puneti butonul la loc.
Daca sursa de alimentare este GPL surubul trebuie rotit pana la capat (in sensul acelor de ceasornic).
Dupa realizarea unui reglaj pentru un nou tip de gaz, inlocuti placuta de pe aparat cu o placutape care sa fie indicat noul tip de gaz Utilizat.
3. UTILIZAREA PLITEI INSTRUÇIUNI DE UTILIZARE
Acest aparat trebuie'utilizat numai in scopul pentru care a fost creat si anume, pentru uz casnic, pentru prepararea mancarii. Utilizarea in alte scopuri este considerata improprie si periculoasă. Produçatorul nu se consideră responsabil pentru eventualele pagube si deteriorarii care apar ca urmare a unei utilizari necorespunzatoare a acestui aparat.
3.1 UTILIZAREA ARZATOARELOR

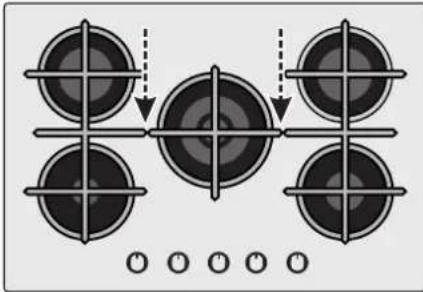

Inainte de a porni plita pe gaz, asigurati-va că arzatoarele si capacele acestora sunt plasate corect in poziţie.
Această plita este prevăzută cu aprindere electrică pentru a aprinde arzătorul.
Pentru a aprinde arzatoarele, efectuati urmatoarele:
apasati si rotiti butonul spre stanga, in dreptul simbolului in forma de flacara mai mare , si mentineti-1 apasat tamp de 5 sec. dupa aprindere.
Sistemul de aprindere va continua sa generze scantei, atat tamp CAT butonul de control este apasat.
Avertisment: dacă aparatul nu este alimentat cu energia electrică pentru a aprinde arzătorul, trebuie Utilizat un chibrit sau o brichetă după cum urmează:
aduceti un chibrit sau o brichetă aprinsăaprope de arzator
apasati si rotiti butonul spre stanga, in dreptul simbolului in forma de flacara mai mare , si mentineti-1 apasat tamp de 5 sec. dupa aprindere.
Avertisment: dac se intampla ca arzatorul sa nu se aprinda dupa 5 sec., intrerupeti utilizarea dispositivului si asteptati cel putin 1 min. inainte de a incerca sa aprindeti din nou arzatorul.
RECOMANDÄRIGENERALE
Pentru rezultate de preparare cat mai bune, trebuie sautilzi recipiente cu baza plata. Dimensiunea bazei recipientului trebuie sa potriveasca dimensiunii arzatorului Utilizat, aça cum este prezentat in Tabelul A:
| Tip arzător | Ø tigale/cratiță (cm) | Putere (kW) | G20/20 mbar (metan) | G30/28-30 mbar (GPL) |
| AUX Arzător auxiliar | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Arzător semi rapid | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Arzător rapid | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
| DC 4 kW MONO | 16 - 26 | 4,00 | 381 l/h | 291 g/h |
Tabelul A
Pentru recipientele mai mici va trebui sα reglati intensitatea flacari, astfel incat aceasta sa nu depaseasca baza recipientului. Nu utilizati recipiente cu baza concava sau convexa.
AVERTIZARE: Daca flacara se stinge accidental, rotiti butonul corespunzator arzatorului respectiv in poziţia oprit si nu incercati să reaprindeti arzatorul decât după 1 minut.
Dacă, in temp, robinetul de gaz devine rigid, acesta va trebui uns.
Această operatiune trebuie efectuată numai de CATRE un specialist.
4. INTRETINERE SICURATARE
Inainte de a curata plita, lasati-o sa se raceasca. Scoatei stecherul din priza sau (daca este conexiune directa) deconnecta aparatul de la sursa de alimentare cu energia.
Nu permitei copiilor sa realizze operatiuni de curatare si intretinere, fara supravegherea unui adult.
Nu utilizati substanste abrazive, detergenti corozivi, agenti de innabire Sau substanste acide. Nu aplicati substanste alcaline sauc acide (suc de lamaié, oét etc.) pe suprafetele emailate, lacuite san din inox.
Pentru curatarea suprafetelor din email, lacuite sau cromate,utilizati o solutie de apa si detergent lichid sau un detergent care sa nu fie caustic. Pentru suprafetele din inox,utilzati o solutie speciala pentru curatarea inoxululi.
Arzatoarele pot fi spalate cu o solutie de apa cu detergent lichid. Pentru a ie redra stralucirea originala, puteui utilizeo o solutie speciala pentru curatarea suprafetel dor in ox. Dupa curatare, stergei bine arzatoarele si asezati-le la loc.

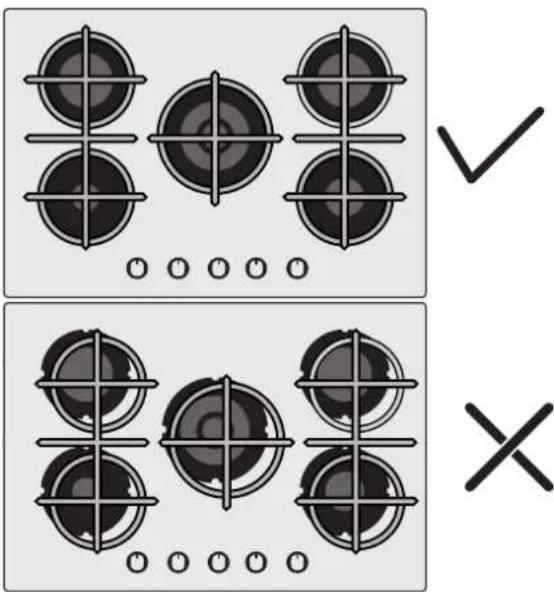

Este foarte important ca arzatoarele sa fie asezate corect.
Arzatoare si suporturi cromate
Arzatoare si suporturile cromate au tendinta de a se decolora in tamp.
Acest fapt nu va influenta performantele de'utilizare ale plitei.
Pentru piese de schimb, va rugam sa luati legatura cu centrele de service autorizate.
5. SERVICE
Inaine de a apela la service, vă rugam sa verificati umatoarele:
Dacă stecherul este corect introdus in przy
- Dacă alimentarea cu gaz este corectă
In cazul in care defectiunea nu poate fi detectata:
Opriji imediat fonctionarea aparatului si luati legatura cu un centru de service autorizat. NU INCERCATI SÄ REPARATI DUMNEAVOASTRA APARATUL!
6. PROTECTIA MEDIULUI
Acest aparat este marcat i n conformitate cu Direactiva Europeana 2012/19/EU referitoare la Deesurile de Echipament Electrici si Electronic (DEEE). In DEEE sunt cuprinse atat substanste poluante (care pot avea consecunte negative asupra mediului) CAT si componenteile de bazà (care pot fi reutilize). Este important ca DEEE sá fie supuse unor trattamente specifie, pentru a inlatura si a elimina in mod
corespunzator toti poluantii si pentru a recupera si reciclca toate materialele. Orice persona poate juca un rol important pentru ca DEE sa nu devina o problema pentru mediol inconjurator; este esential sa se respecte cateva reguli de baz: DEE nu trebuie tratate ca deseuri menajere.
DEEE trebuie sa fie predate la punctele de colectare corespunzatoare administrate de primarie Sau de companii creditate. In multe tari, pentru DEEE de mari dimensiuni, se poate efectua si prelimuarea deseurilor de la domiciliu.
Cand cumpara un aparat nou, cel vechi poate fi returnat commerciantului, care trebuie sa il accepte Gratisit, in raport de unu-la-unu, atata timc cat echipamentul este de tip echivalent si are aceleasi functii ca si cel furnizat.
SALVAREA SI RESPECTAREA MEDIULUI
Unde este posibil, folosiţi capacul pentru a acoperi tigaia. Reglati flacără pentru a nu se suprapune diametrul tăvii.
7. DECLARATIE DE CONFORMITATE
Dispositivul este conform cu Direcva europeana 2009/142/CE (GAD) si incepand cu 21/04/2018 cu Regulamentul privind dispositivele cu gaz 2016/426 (GAR).
Prin plasarea marmi pe acest produs confirmam respectarea tuturor cerintelor europene relevante privind siguranta, sanataea si mediu inconjurator, care sunt aplicabile in legislatia pentru acest produs.
Dupa ce ati despachetat cuptorul, asigurati-va ca nu a suferit niciun fel de deteriorari. Daca avei dubii, nu il utilizati: contactati o persona calificata profesional. Nu pstra tti materiale de ambalare, cum ar fi pungile de plastic, polistirenul sau cuiele, la indemana copilor, deoarece sunt periculoase pentru copii.
Importer: CANDY HOOVER ROMANIA SRL
Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucuresti
Tel/Fax: 021 318 32 97; 021 318 32 98
Tabelul 1
| Plácunte arzătorului | 4 Gaz - L1 | 4 Gaz - L2, L6 | 5 Gaz - L3 | 5 Gaz - L4 |
| Arzător | AUX/SR/2R | AUX/SR/R/DC | AUX/SR/2R/DC | AUX/2SR/R/DC |
| Tip | PVUH60MF | PVUH60MF | PVUH75MF | PVUH75MF |
| FFD | DA | DA | DA | DA |
| Aux 1kW | 1 | 1 | 1 | 1 |
| Sr 1,75 kW | 1 | 1 | 1 | 2 |
| R 2,7 kW | 2 | 1 | 2 | 1 |
| UR 3,5 kW | - | - | - | - |
| Dc 4 kW MONO | - | 1 | 1 | 1 |
| Puterea nominală a caldurii | 8,15 kW 9,45 | kW | 12,15 kW | 11,2 kW |
| G20/20 mbar | 776 l/h | 900 l/h | 1158 l/h | 1066 l/h |
| G30/28-30 mbar | 593 g/h | 688 g/h | 884 g/h | 814 g/h |
| Clasa de instalare | 3 | 3 | 3 | 3 |
| Voltaj / Frecventa V / Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz |
| Putere intrare | 1 | 1 | 1 | 1 |
| Aprindere electrică | DA | DA | DA | DA |
| Dimensiuni produs | 595x505x42 | 595x505x42 | 745x505X42 | 745x505X42 |
Producatorul nu se face responsabil pentru erorile de printare din acest manual. Ne rezervam dreptul de a realiza modificari asupra produsel fara afecta caractacteristicile privind siguranta sau fonctionarea. Versiunea in limba engleză este de referintă.
