NÁVOD NA OBSLUHU HVG6BR4WK3W HOOVER

Zástrčka i zásuvka museji opodvidat platným normám zeme instalace.

Pripojeni k napajecimu zdroji lze provest také tak, ze mezi spotbrebicem a zdrojem energia, ktery zvladne maximali pripojenou zatez a ktery je v souladu se stavajicimi pravnimi predpisy, je umisten omnipolarni yypinač.

Je dulezite nasadit hoaky spravné.

Nikdy sa nesnaze uhasit ohen vodou, ale zariadenie vypnite a potom plamen zakryte napriklad vekom alebo poziarnoudekou.
-Varovanie: nebezpečenstvo vzniku požiaru: na varnych povrchoch neuchovalajte ziadne predmety.
- Varovanie: ak je povrch prasknuty, vypnite zariadenie, aby ste zabranili moznosti urazu elektrickym prudom.
- Na cistenie zariadenia nikdy nepoužívajte parny alebo vysokotlakový postrek.
Toto zariadenie nie je urcené na ovladanie pomocou externeho casovaça alebo samostatného systemu dialkového ovladania.
Nepozerajte sa do halogenového zdroja svetla prvkov varnej dosky (ak je nimi pristroj vyavený).
- Prostriedok na odpojenie musi byt' zacleneny do pevnej elektroinstalacie v sulade's pravidlami zapojenia.
- Pokyny uvádzajú typ kábla, ktorý sa má použit's ohladom na teplotu zadného povrchu zariadenia.
- Ak doslo k poskodeniu napajacieho kábla, musi ho vymenit' vyrobca, jeho servisny zastupca alebo obdobne sposobilá osoba, aby nedoslo k nebezpečenstvám. Druh napajacieho kábla musi byt' H05 GG-F pre varné dosky 60-75 cm alebo H05-V2V2-F pre varné dosky 75 cm.
- Odporucame, aby sa deti nezdrziavali v blizkosti

varnych zon, ked' su zapnute, alebo ked' su vypnute, ale indicator zvyskového tepla este svieti, aby nemohlo dojst' k vázznemu popáleniu.
- Na vyhrievacie zony sa nesmie klást' albal a plastové nádoby.
- Po každom použití je potrebné varnú dosku očistit, aby sa zabránilo hromadeniu nečistôt a mastnoty.
Ak ich tam necháte, pri d'alsom použiti varnej dosky sa znova peču a pália, co spósobuje vznik dymu a neprijemného zapachu, nehovoriac o riziku širenia požiaru.
- Vyhrievacich zón sa nedotykajte ked su zapnute ani urcitýcas po ich použiti.
Jedlo nikdy nevarte priamo na sklokeramickej varnej doske. Vždy používajte vhodný riad.
- Hrniec položte vždy do strodu použivanje varnej zony.
- Povrch varnej dosky nepoužívajte ako krájaciu dosku.
- Riad po varnej doske neposúvajte.
Nad varnou doskou neuchovávajte táz ké predmety. Ak spadné na varné dosku, možu ju poskodit.
- Varnú dosku nepoužívajte ako pracovné plochu.
- Varnú dosku nepoužívajte na uchovávanie ziadnych predmetov.

Na prevádžku spotrebica pri menovitych frekvenciach nie je potrebnaŽiadna dodatočná obsluha/nastavenia.

V pripade rozbitia horucej sklenenej dosky:

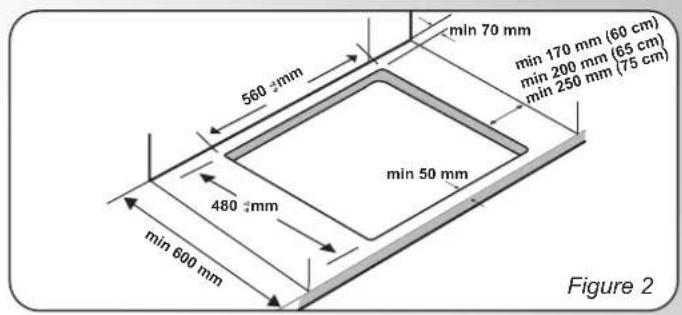

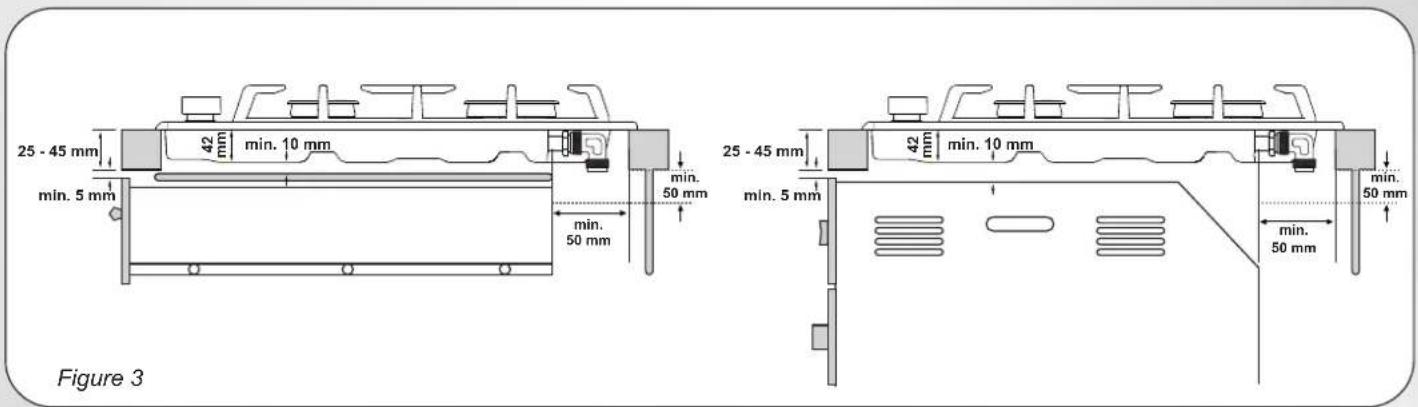

Varná doska sa dá nainstalovat do každej pracovnej dosky, ktorá odoláva teplu po teplotu 100 °C a má hrubku 25 – 45 mm. Rozmery vyrezu, ktorý treba vyrezaf do pracovnej dosky su na obrázku 2.

Ak je varna doska upevnena na niektoraj strane vedfa kuchynskej skrinky, vzdialenost medzi varnou dorskou a skrinkou musi byt' aspon 17 cm (60 cm) alebo 25 cm (75 cm) (pozri obrazok 2); zatial co vzdialenost medzi varnou dorskou a zadnou stenou musi byt' aspon 7cm.

Vzdialenost medzi varnou doskou a inou jegnotkou alebo spotrebicom na nou (napr. odsavoac pár) nesmie byt menej aka 70 cm (obrazok 4).

Pokial' je medzi zabadovanou varnou doskou a skrinkou pod nou pristupny priestor, vlozte pod varnu dosku platnu z izolačného materialu (z dreva alebo z podobného materialu) (obrazok 3).

Kovové predmety v zasuvke mozu v dosledku recirkulácie vzduchu dosiahnut vysokte teploty. Preto sa odporúca použivat medzifahly drevený panel.

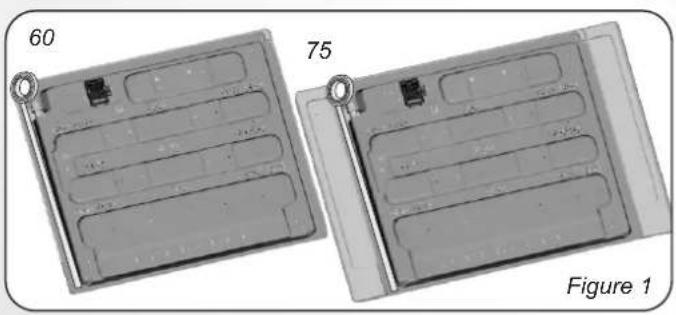

Dóležité - Ilustrácia na obrázku 1 zobrazuju spôsob aplíkácie tesniaceho pripravku.

Varna doska je upevneni dodanymi upevnovacimi svorkami, ktoré sa montuju do otvorov na základni Jednotky.

Pri upevnovani 60 cm alebo 75 cm varnej dosky nad ruru, musi byr rura vybavena chladenim s ventilatorom.

1.2.VHODNÉUMIESTNENIE

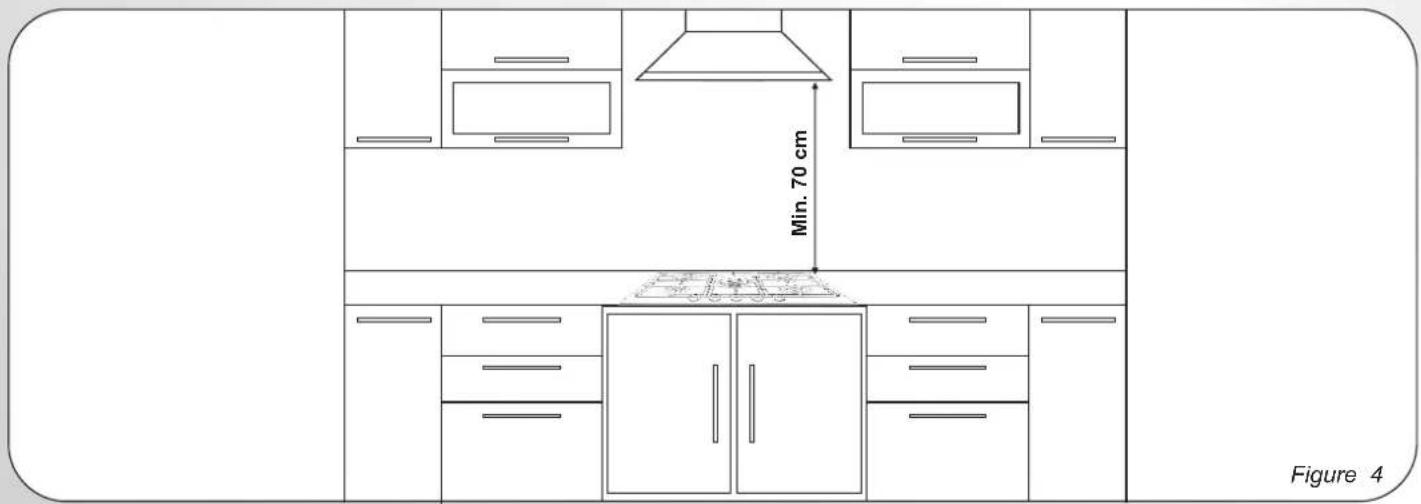

Tento spotrebic sa musi nainstalovat v sulade s platnymi predpismi a smie sa pouzivat iba na dobre vetranom mieste. Pred instalaciou alebo pouzivanim tohto spotrebica si pozorne precitaje tieto Pokyny. Plynom napajan vary spotrebic produktu v mieste instalacie teplo a vlhkost. Preto by ste mali zaistit spravne vetranie tak, ze nechate otvorené vsetky prirodzene vetracie otvory alebo instalaciou odsavača pár. Intenzívine a predlzené použivanie spotrebica si moze vyžadovat mimoriadne vetranie, ako napriklad otvorenie okien alebo zvyşenie rychlosti elektrického ventilatóra,Pokial mate ventilator alebo odsávačk disposićij.

Ak sa odsávač pár nedá nainstalovat,treba upevniţ na vonkajšiu stenu alebo okno elektricky ventilátor, ktorý zaisti zhodné vetranie.

Elektricky ventilator musi byt' schopny zaistit' ymenu vzduchu v kuchyni každu hodinu 3-5-krat. Pracovnik vykonávajuci instaláci musi dodržiavat prislušné vnutrostatne normy.

2. ELEKTRICKÉ ZAPOJENIE (LEN PRE SPOJENE KRÁL'OVSTVO)

Varovanie - spotrebic musi byt' uzemneny.

Toto zariadenie je urcené len na použivanie v domácnosti. Zapojenie do elektrickej siete musi urobit kvalifikovany elektrikár, ktorý zaistí,Že budu dodržané vsetky platné predpisy.

Spotrebič sa smie pripojit iba vo vhodnom pristupovom mieste, 3-kolíková 13 amp zástrčka/zasuvka nie je vhodná. Musi sa použit dvojpołový spinač a obvod musi mat vhodnu ochranu poistkou. Dalsie detaily o poziadavkach na elektrické napajanie jegnotlivych vyrobkov najdete v navode na použitie a na vyrobnom štitku spotrebiča. V pripadze zabudovania vyrobku by ste mohli potrebovat dlhší kabel ako je dodany, pričom musite použit vhodný typ odolný teplu.

Elektrické kable spotrebiča treba zapojit' k elektrickej sieti nasledujucim sposobom:

PRIPOJTE KU KONCOVKE SUZEMNENIM

Zeleno-Zlty vodic Uzemnenie

Hnedy vodi Vodi pod napatim

miestach zvodov, pretoze by sa mohli vyskytnut", problemy s preruisenim obvodov". Znovu vam priprominame, ze spotrebič musi byt správné uzemreny, vyrobca odmieta kazdu zodpovednost' v pripadesnesprávneho elektrického zapojenia spotrebiča.

2.1. ELEKTRICKÉ ZAPOJENIE

Skontrolujte udaje na vyrobnom stitku, ktory sa nachadza na vonkajsej strane Jednotky, aby sa zaistilo, ze napajacie a vstrupné napatie je vchodné pre spotrebic.

Pred zapojenim skontrolujte system uzemrenia.

Podla platnych predpisov musi byt spotrebič uzemnený. Ak tento predpis nie je splnený, vyrobca nebude zodpovedat za ziadny osobný uraz ani škodu na majetku. Ak zástrčka este nie je nainstalovaná,

nainstalujte zastrcku vchodnu pre zaatazenie uvedené na vyrobnom stitku. Vodic uzemnesia maŽlto-zelenu farbu. Zastrcka musi byt'vizdy pristupna.

Ked je varna doska pripojená priamo k elektrickej sieti, musite nainstalovat stykac, ktory preruši elektrický obvod.

Ak je elektricky napajci kabel poskodeny, musi ho vymenit kvalifikovany technik, aby sa predislo potenciánlnemu riziku.

Vodic uzemmenia (zeleno-žtej farby) musi byt aspon o 10 mm dlhsi ako vodicie pod napatim a neutralny vodic.

Prierez pouziteho vodiča musí byt'vhodný vzh'adom na príkon varnej dosky.

Skontrolujte vyrobny stitok, kde najdete detaily o elektrickom napajan a uistite sa, ze elektricky napajaci kabel musi byt typu 3× 0,75mm^2 H05 GG-F pre varne dosky 60-75 cm alebo H05-V2V2-F pre varne dosky 75 cm.

Ak spotrebic nie je vybaveny elektrickym napajacim kablom a zastrckou alebo inym zariadenim na odpojenie od elektrickej napajacej siete s oddefovacim kontaktom vsetkych polov, ktoré poskytuju upné odpojenie v podmienkach prepatia kategorie lI, pouny musia uvadzat, v elektrickom okruhu musia byt'nainstalované zariadenia na odpojenie v sulade s elektrickymi normami o zapajani spotrebicov.

2.2.PLYNOVÁ PRÍPOJKA

Tieto pouny su pre kvalifikovaneho pracovnika, pričom sa musi dopržat prislušné platné vnúrostátne normy.

(lba pre Spojené krǎlovstvo: podla platních predpisov musi plynovú pripojku\uvedenie spotrebica do prevádžky musi vykonat' plynárenský technik podla platních noriem)

Vsetky prace sa musia urobit, kym je odpojené elektrické napajanie.

Na stitiku s technickymi udajmi na varnej doske je uvedeny typ plynu, pre ktory je varna doska urcená. Zapojenie k Rozvodu plynu alebo k plynovej tlakovej nadobe sa smie urobit' až po skontrovani, cis je varna doska nastavena pre typ plynu, ktory sa bude privádzat. Ak nie je varna doska správné nastavena, pozrite si poukyn v nasledujúcich odsekoch s námodom na zmenu nastavenia plynu.

V priade skvapalneného plynu (tlaková fiaša) použite reguláry tlaku splnajúce požiadaky vnutrostátnych noriem.

Používajte iba rúky, podložky a tesniace podložky, ktoré splnajú poziadavky príslušnych platnych vnúrostátnych noriem.

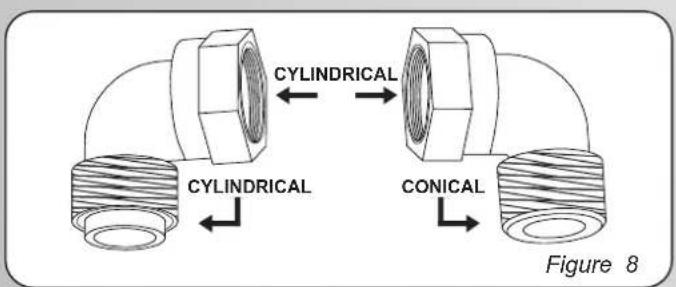

Pre niedtoré modely sa dodáva kónická spojka urcená na instaláciu v krajinach, kde je tento typ spojky povinný; na obrázku 8 je oznácené, ako rozoznat'rozne druhy spojok (CY = cylindrická, CO = kónická). V kazdom pripadte treba cylindrickú CAST' spojky pripojit k varnej doske. Pri zapojeni varnej dosky k privodu plynu použitím ohybnych hadichiek sa uistite, ze maximána dlžka hadický nepresiahne 2 metre.

Ohybnu hadiicku treba upevni't tak, aby sa nedostala do kontaktu s pohyblivymi dielmi kuchynskej linky (napr. so zasuvkou) a neprechadzala cez ziadny priestor, kde sa moze stlait/zalomit' alebo inac poškodit'.

Aby ste predišli kazdému potenciánlnemu poskodeniu varnej dosky, nainstalujte varnu dosku dodržanim nasledujúceho postupu (obrázok 6):

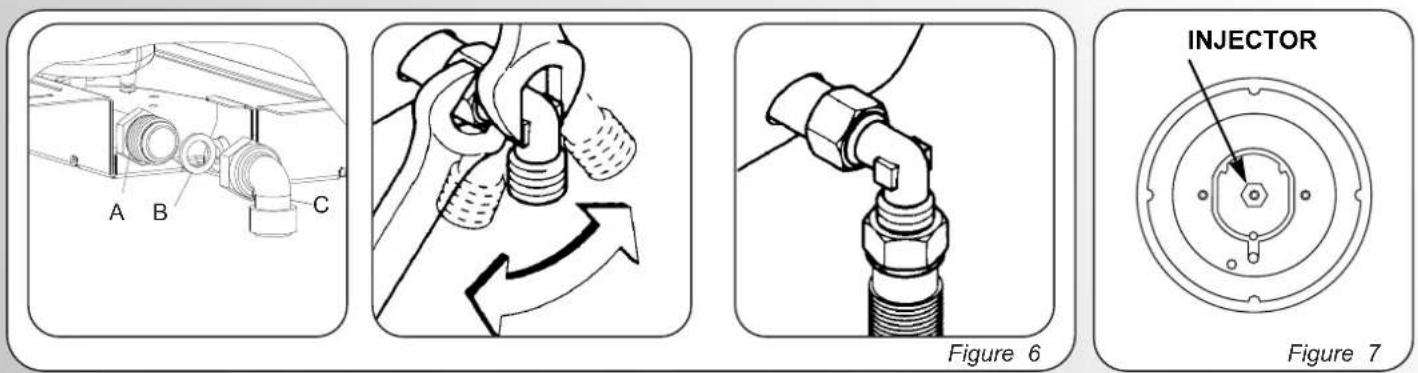

1) Podla ilustracie zostavte diely v nasledujucom postupe:
A: 1/2 zástrčkový cylindrický adaptor
B:1/2 tesnenie
C: 1/2 zásuvkovy plynovy kónický-cylindrický alebo cylindrický-cylindrický adapter
2) Utiahnite spoje skrutkovačom, pričom nezabudnite ohnú't hadicky do správnéj polohy.
3) Pripevnite spoj C k rozvodu plynu pevnou medenou rurkou alebo ohybnou rurkou z nehrdzavejucej ocele.

DOLEZITE: vykonajte konecnu kontrlu, ci na hadickach nedochadza kunikom, pouzite mydlov vodu. NIKDY NEPOUZIVAJTE PLAMEN. Okrem toho sa uistite, ze ohybná hadicka nepride do kontaktu s pohyblivymi dielmi skrinky (napr. zasuvkou) a ze nie je v polohe, v ktorej by sa mohla poškodit'.

Varovanie: Pokial by ste v blizkosti varnej dosky zacitili pach plynu, vampite spotrebic, privod plynu a zavolajte servis. Uniky nekontrolujte otvorenym plamenom.

2.3. PRISPOSOBENIE VARNEJ DOSKY PRE ROZNE DRUHY PLYNU

Pri prisposobeni varnej dosky odliśným druhom plynu dopržte nasledujúcePokyny:

• odstrante mriezky a horaky
• vsunte sesthranny skrutkovač (7 mm) do držiaka horáka (obrázok 7)
• Odkrutkujte vstrekovač a vyměne ho za iný, VHodný pre používaný plyn (pozrite si tabulku typov plynu)

2.4. REGULÁCIA MINIMÁLNEHO PLAMENA

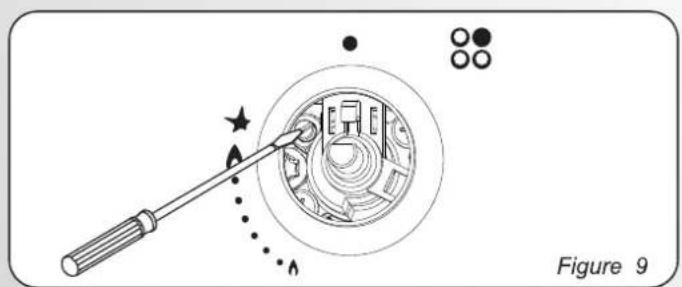

Po zapaleni horakov otoe ovladac na minimale nastavenie a potom vyberte gombik (da sa jegnodocho vybrat miernym zatlacenim).

Použitim malého skrutkovača typu «Terminal» možete nastavit regulačnú skrutku ako na obrázku 9. Otočením skrutky v smere hodinovych ruciciek sa prietok plynu znižuje, otočením proti smeru hodinovych ruciciek sa prietok zvyšuje - Použitím tohto nastavenia sa dosiahne plamen s vyškou príblížne 3 až 4 mm a potom vrátte ovladaci gombík na miesto.

Pokial' mate k dispozicii LPG, skrutku na nastavenie minimalneho plameña musite otoit (v smere hodinovych ruciciek) do maximnej polohy.

Ked ste urobili nové nastavenie plynu, vymente stary vyrobný stitok na spotrebici za nový (dodany s varnou doskou), vchodné pre typ plynu, na ktorý ste nastavili varnu dosku.

3. POUZITIE VARNEJ DOSKY - POKNY PREPOUZIVATELA

Tento spotrebič sa smie použivat iba na urçene učely, na priřavu jedál v domácnosti. Akékolvek iné použitie sa bude použivat za nesprávné a preto nebezpečné. Výroba nepreberá ziadnu zodpovednost' za škody a straty spôsobené nesprávnym použitim. Pred použitim horáka sa ulistite, ze obvod mriežky vycentruje horák podla obrázka njíšie.

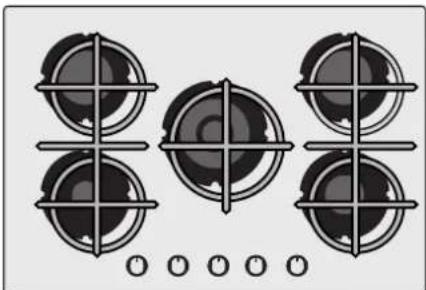

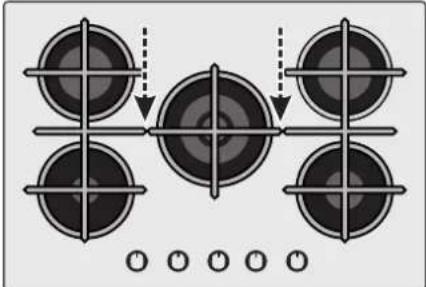

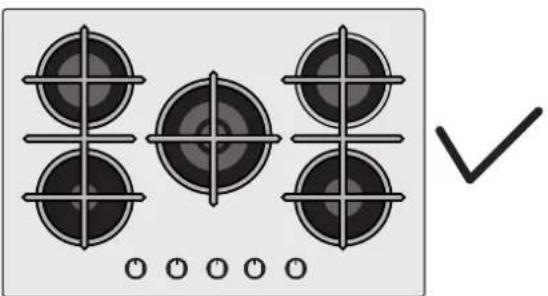

Ak použivate liatinové mriežky; pod mriežkou je uvedená jej poloha. Uistite sa,Že presná mriežka je použita v spravnej polohe.

3.1. POUZITIE PLYNOVEHO HORAKA

Pred zapnutim varnej dosky sa uistite, ze horaky a viecka horakov su umiestnene spravne na mieste.

Táto varná doska je vybavená elektronickým zapařovaním na zapálenie horáka.

Pri zapaleni horakov postupujte nasledovne:

zatacta o toctc gombik proti smeru hodinovych ruciciek kvacsiemusymbolplamea a po zapalenihdrtste stiaceny5s.

System zapalovania bude generovat iskry, kym podrzite stlaceny ovladaci gombik.

Varovanie: Ak do spotrebica neprudi elektrina, na zapalenie horaka pouzite zapalku alebo zapalovač, pričom zabezepečte nasledovné: Žriložte zapalenu zapalku alebo zapalovač blízko horáka
zatacta o toctgombik proti smeru hodinovych ruciek kvacsiemusymbolplama a po zapalenihdztste stiaceny5s.

Varovanie: Ak sa horak po 5 sekundach nezapali, v kaźdom pripe prestaţne použivat zariadenie a pred d'alşimPokusom o zapálenie počkajte aspon 1 minútu.

VSEOBECNE ODPORUCANIA

S cieIom dosiahnutia c najlepsich vysledkov pouzivajte varne nadoby s plochym dnom. Vel'kost' plochy by mala zodpovedat plynovemu horaku podla nasledujucich udajov. TabuIka A.

Tabulka A

Typ horåka	Ø panvice/ hrnca (cm)	Moc (kW)	G20/20 mbar (metán)	G30/28-30 mbar (LPG)
AUX Pomocný	10 - 18	1,00	95 l/h	73 g/h
SR Stredne rychly	12 - 22	1,75	167 l/h	127 g/h
R Rychly	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW MONO	16 - 26	4,00	381 l/h	291 g/h

Pri mensich nadobach treba plynovy horak nastavit tak, aby plamen nepresahoval czdno nadoby. Nemali by ste pouzivat nadoby s konkavnymi ani konvexnymi dnami.

Spezialny odpojite'ny drziak, dodavan'y s siekol'kymi modelmi, musite pouzit'iba na pomochom horaku.

VAROVANIE: Ak plamen nahodne zhasne, otocte gombik do vypnutej polohy a nepokusajte sa horak znovu zapalit skor ako o 1 minutu.

Pokial' sa bude gombik po rokoch otacat t'aizie, budete ho musiet namazat.

Takyto ukon smie vykonavat iba kualifikovany servisny technik.

Cistenie a beznú udrzbu nesmú vykonávat deti bez dozoru.

Je doležite, aby ste horáky nasadili znovu správné na miesto.
Chromované mriežky a horáky

Chromované mriežky a horaky maju pri použivani tendenciu menit farbu. Funkcnost' varnej dosky sa tym neovplyvní.

Predtym, ako zavolate servisného technika, skontrolujte nasledujúce:

• OEEZ sa nesmie nakladat' akos domovym odpadom;

• OEEZ sa musia odvažat do vyhradenych zbernych oblasti spravovanych mestskou radou alebo registrovanou spolocnostou.

V mnohych krajinach mozu byt'k disposicii pre velke OEEZ strendiska zberu domoveho odpadu. Ked'supite novy spotrebic, stary spotrebia smoze vratit dodavatelovi, ktoy ho musi prijat bezplatne aka odnorazovu zaleztost, pokial je spotrebie ekvivalentnhe typo a ma rovnake funkcie ako zakupeny spotrebič.

ULOZENIE A RESPEKTOVANIE ZIVOTNEHO PROSTREDA

Ak je to mozné,Pokrievku zakryte vekom. Plamen sa regulje tak, aby neprekryval priemer panvice.

7.VYHLASENIEO ZHODE

Spotrebic splina poziadavky europsekj smernice 2009/142/ES (GAD) a od 21.04.2018 s nariadenim pre plynové spotrebice 2016/426 (GAR).

Oznacenim značkou CE na tomto vyrobku potvrdzujeme zhodu so vsetkymi prislušnymi europskymi, zdravotnymi a environmentálnymi požiadvakami, ktoré sa v prévnych predipisoch vztahuju na tento vyrobok.

Tabulka 1

Usporiadanie horákov	4 - L1Plyn	4 - L2, L6Plyn	5 Plyn - L3	5 - L4Plyn
Horák	AUX/SR/2R	AUX/SR/R/DC	AUX/SR/2R/DC	AUX/2SR/R/DC
Typ	PVUH60MF	PVUH60MF	PVUH75MF	PVUH75MF
Zariadenie proti zhasnutiu plamehá	ANO	ANO	ANO	ANO
AUX 1kW	1	1	1	1
SR 1,75 kW	1	1	1	2
R 2,7 kW	2	1	2	1
UR 3,5 kW	-	-	-	-
DC 4 kW MONO	-	1	1	1
Nominálny tepelný príkon	8,15 kW 9,45 kW	kW	12,15 kW	11,2 kW
G20/20 mbar	776 l/h	900 l/h	1158 l/h	1066 l/h
G30/28-30 mbar	593 g/h	688 g/h	884 g/h	814 g/h
Trieda instalăcie	3	3	3	3
Napătie (V)/frekvencia (Hz)	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Elektrický výkon	1	1	1	1
Elektrický zapálenie	ANO	ANO	ANO	ANO
Rozmery výrobku	595x505x42	595x505x42	745x505X42	745x505X42

Tento spotrebic bol navrhnuty na pripravu{jed al iba v domacosti,nie v komercnom prostredi.

GAS TYPE HOBS

	Gas Type		G20	G20	G25.1	G25.3	G30/G31	G30/G31	G30/G31
	Gas Pressure		20 mbar	25 mbar	25 mbar	25 mbar	28-30 mbar	37 mbar	50 mbar
Burners	Max (kW)	Min (kW)	Injector NG	Injector NG	Injector NG	Injector NG	Injector LPG	Injector LPG	Injector LPG
			Max - Min Max -	Max - Min Max -	Max - Min Max -	Max - Min Max -	Max - Min Max -	Min
AUX	1	0,3	72X(1kW-0,3kW)	70X(1kW-0,3kW)	74F1(1kW-0,3kW)	72F1(1kW-0,3kW)	50(73g/h-22g/h)	46(73g/h-25g/h)	46H2(73g/h-29g/h)
SR	1,75	0,5	97Z(1.75kW-0.5kW)	91Z(1.75kW-0.5kW)	98Y(1.75kW-0.5kW)	102F3(1.75kW-0.5kW)	65(127g/h-36g/h)	61(127g/h-40g/h)	58M(127g/h-44g/h)
R	2,7	0,8	109Y(2.7kW-0.8kW)	110F3(2.7kW-0.8kW)	120F2(2.7kW-0.8kW)	115F2(2.7KkW-0.8kW)	83(196g/h-58g/h)	78(196g/h-62g/h)	73S(196g/h-69g/h)
DC 4 kW	4	1,8	151H3(4kW-1.8kW)	145H3(4kW-1.8kW)	150F3(4kW-1.8kW)	146F3(4kW-1.8kW)	100(286g/h-131g/h)	94(286g/h-138g/h)	78 F4(286g/h-145g/h)

Gas Categories	I12E+3+	I12H3+	I12H3B/P
	G20/G25 20/25mbar 2E+	G20 20mbar 2H	G20 20mbar 2H
	G30/G31 28-30/37mbar 3+	G30/G31 28-30/37mbar 3+	G30/G31 30/30mbar 3B/P
Countries	BE,FR	CY,CZ,GB,GR,IE,IT,PT,SI, ES,TR,CH	BG, HR,DK,EE,FI,LV,LT,NO,RO,SK,SE,CZ,SI,TR

Gas Categories	II2H3B/P	II2EK3B/P	II2HS3B/P	II2E3B/P	II2E3B/P
	G20 20mbar 2H	G20 20mbar 2E	G20 20mbar 2H	G20 20mbar 2E	G20 20mbar 2E
	G30/G31 50/50mbar 3B/P	G25.3 25mbar 2K	G25.1 25mbar 2S	G30/G31 37/37mbar 3B/P	G30/G31 50/50mbar 3B/P
		G30/G31 30/30mbar 3B/P	G30/G31 30/30mbar 3B/P
Countries	AT,CH	NL	HU	PL	DE
