MANUALE UTENTE HVG6BR4WK3W HOOVER

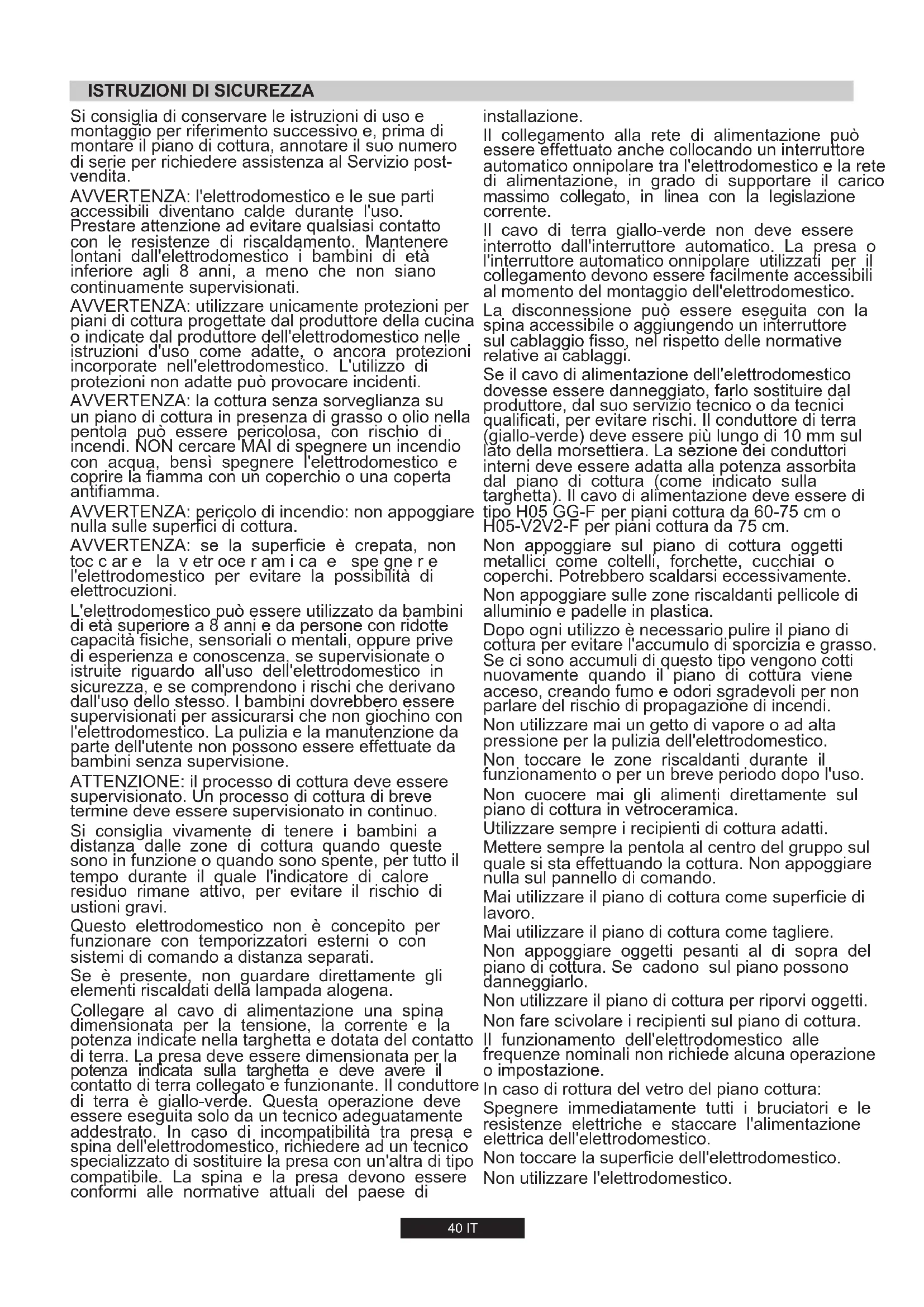

ISTRUZIONI DI SICUREZZA

Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di seri per richiedere assistenza al Servizio post-vendita.

AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferioreagli 8 anni, a meno che non siano continuamente supervisionati.

AVVERTENZA: utilizzato unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancor protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.

AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola cui è essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensi spegnere l'elettrodomestico e copririe la fiamma con un coperchio o una coperta antifiamma.

AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura.

AVVERTENZA: se la superficie è crepata, non tocare la vetroc r am i ca e spe gne re l'elettrodomestico per evitare la possibilità di elettrocuzioni.

L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure privile di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprehendo i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambinienza supervisione.

ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve essere supervisionato in continuo.

Si consiglia vivamente di tener e bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di usioni gravi.

Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di lavoro a distanza separati.

Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena.

Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve averi il contatto di terra collegato e funzionante. Il conduzione di terra è giallo-verde. Questa operazione deve essere eseguita solo da un technician adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un technician specializzato di sostuire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di

installazione.

Il collegamento alla rete di alimentazione può essere effettuatoanche collocando un interrottore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente.

Il cavo di terra giallo-verde non deve essere interrogatto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilemente accessibili al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la spina accessibile o aggiungendo un Interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.

Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostuire dal produttore, dal suo servizio technique o da tecnici qualificati, per evitare rischi. Il conduttore di terra (giallo-verde) deve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni deve essere adatta alla potenza assorbita dal piano di cottura (come indicate sulla targhetto). Il cavo di alimentazione deve essere di tipo H05 GG-F per piani cottura da 60-75 cm o H05-V2V2-F per piani cottura da 75 cm.

Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchia o coperchi. Potrebbero scaldarsi effecssivamente.

Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica.

Dopogniutilizzone necessario pulire il piano di cottura per evitare I'accumulo di sporcizia e grasso. Se ci sono accumuli di quello tipo vengono cotti nuovamente quando il piano di cottura viene acceso,creando fumo e odori sgradevoli per non parlare del rischio di propaganda di incendi.

Nonutilizzare mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico.

Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso. Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica.

Utilizzare sempre i recipienti di cottura adatti.

Mettere sempre la pentola al centro del gruppo sul quale si sta effettuantlo la cottura. Non appoggiare nulla sul pannello di lavoro.

Maiutilizzare il piano di cottura come superficie di lavoro.

Maiutilizzareilpiano di cottura come tagliere.

Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano posso nodeneggiarlo.

Nonutilizzare il piano di cottura per riporvi oggetti.

Non fare scivolare i recipienti sul piano di cottura.

Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione.

In caso di rottura del vetro del piano cottura:

Spagnere immediatamente tutti i brucatori e le resistenze elettriche e staccare l'alimentazione elettrica dell'elettrodomestico.

Non toccare la superficie dell'elettrodomestico.

NonutilizzareI'elettrodomestico.

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUO ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUO COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. E PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGAP RESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGAINORATO E L'INSTALLALLATIONE VENGAE ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITA PER OGNI PROBLEMA TECNICO DEL PRODOTTO SIA IN CASO DI DANNI A COSE O PERSONE SIA IN ASSENZA DI ESSI.

1.1. INSTALLAZIONE

Il plano cottura può essere Installato in qualsiasi top che sia resistente ad una temperatura di 100^ e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è molto她在 Figura 2.

Qualora sotto Il plano cottura vi sua un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 3).

Qualora Il plano venga Incassato In modo che sul suo lato sinistro o destro ci sua una parete, la distanza non devessere Inferiore a 117 cm (60 cm) o 25 cm (75 cm) (vedere Figura 2); nelle la distanza tra la parete posteriore e Il plano delve essere di almeno 70~mm .

La distanza tra Il plano cottura e qualsiasi altri appearecchio sopra diesso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4).

Oggetti metallici nel cassetto posso sono raggiungere temperature elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di utilizzare una separazione intermedia in legno.

Importante - Il diagramma In figura 1在哪来？

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.

Quando un piano cottura da 60 cm o 75 cmiene posizionato sopra un forno, la parte posteriore deve essere raffreddata ad aria.

1.2. LOCAZIONI CONSIGLIATE

Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dell'installazione o l'uso dell'apparecchio.

Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una Buona ventilazione sitramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolongato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o augmentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore più essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.

Una ventola elettrica é in grado di assicurare unchio d'aria completo nella cucina 3-5 volte agli ora. L'inistatatore dovra seguire gli standard nazionali pertinenti.

2.1. CONNECTION ELETTRICA

Controllare i dati sulla plagca segnaletica, situata quello l'unita, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve ave la messa a terra. Se esta operazione non viene eseguita, il produttore non sare responsabile di eventuali danni occorsi a persono o proprietà. Se non ègia applicata una spina, applicarne una appropriata come indicato sulla plagca segnabetica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sua sempre accessibile. Qualora il piano cottura sia connesso direttamente all'alimentazione principale, bisognerà predisporreanche un salvavita. Se il cavo di alimentazione è danneggiato dovrè essere sostituito da personale qualificativo in modo da prevenire qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo d almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione si dei tipi 3 × 0.75 mm^2 H05 GG-F per piani cottura da 60-75 cm o H05-V2V2-F per piani cottura da 75 cm.

Alimentazione principale	FASE	F	Cavo Marrone
	TERRA		Cavo Verde/Giallo
	NEUTRA	N	Cavo Blu

Il mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordo con le leggi di cablaggio. Per il collegamento diretto alla rete, è necessario prevedere un disposito che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

2.2. CONNECTION GAS

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica.

La placca segnaletica sotto il piano cottura miglior la tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sua regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cancellare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.

1. Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove è obbligatorio per legge; in Figura 8iene molto来形容 come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sare connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi 2 metri.

Il tubo flessibile delve essere sistematico in modo tale che non possa entrare in contatto con parti mobile dell'unità abitativa (ad esempio un cassetto) e non passiattraverso alcuno spazio che sua suscettibile a congestionamento.

Per prevenir qualsiasi danno al piano seguire l'installazione seguendo esta sequenza (Figura 6):

1) Come illustrato, assemblare le parti in sequenza:
A: 1/2 Adattatore cilindrico maschio
B: 12 Sigillante
C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico
2) Stringere le giunture con la chiave inglese, ricordando di mettere le tubature in posizione.
3) Attaccare I'elemento C all'alimentazione gas usingo tubi di rame o manicotti flessibili in acciaio.

IMPORTANTE: eseguire un ultimo controlo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga aicontatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il technique. Non cercare un'eventuale perdita con una fiamma.

2.3. ADATTARE IL PIANO COTTURA CON DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:

• rimuovere le griglie e i bruciatori
• insere una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 7)
• svitare l'inietlore e sostiturlo con uno compatible con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2.4. REGOLARE IL MINIMO DELLA FIAMMA

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quando rimuovere la manopola (puo esere rimossa con una leggera pressione).

L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscene del rischio possibile.

Usare una piccola estermità come un cacciavite per regolare la vite come migliorato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumento il flusso - Usate questi aggiustamenti per ottener une fiamma approximativamente di 3/4 ~mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa. Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio devese sere utilizzato solo per gli scopi con cui è stato pensato, qualiasi alimento. Il produttore non è responsabile per qualiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persona (inclusi bambini) con handicap fisici, sensoriali o capità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o struiiti all'uso dell'apparecchio da una persona responsable della loro incolumità.

I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

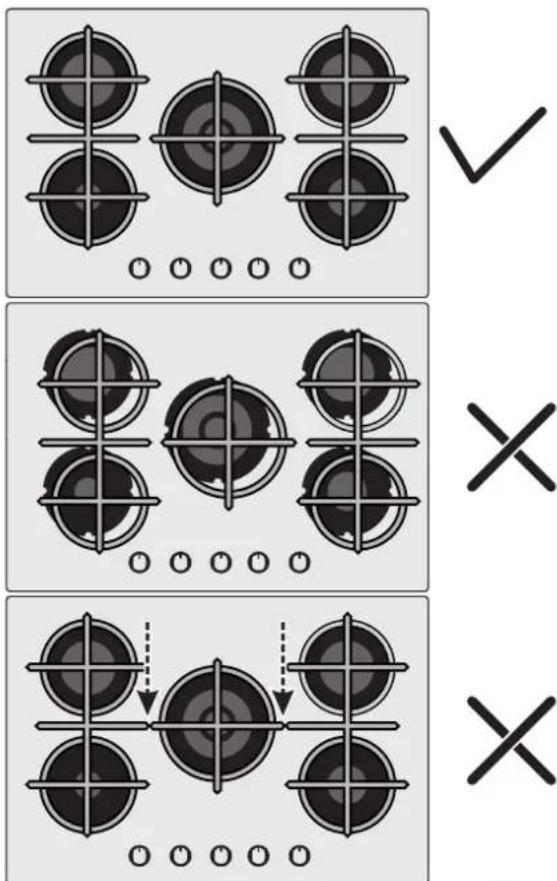

Prima di accendere il piano di cottura a gas, accertarsi che i bruciatori e i relativi cappellotti siano posizionati correttamente.

Questo piano di cottura è dotato di accensione elettronica per accendere il bruciatore.

Per accendere i bruciatori, procedere come segue:

premere all'interno e ruotare in senso antiorario la manopola verso il simbolo della fiamma più alta e tenere premuto per 5 secondi dopo l'accensione.

Ilsystemadiaccensionecontinuaagenerare delle scintilleper touttletempoin cui lamanopola vienepremuta

Avvertenza: Se non c'e elettricità nelle'elettrodomestico per accendere il bruciatore utilizzare un fammifero o un ascendisigari, procedendo come seque:

mettere un fiammifero acceso o un accendisigari vicino al bruciatore premere all'interno e ruotare in senso antiorario la manopola verso il simbolo della fiamma più alta e tenere premuto per 5 secondi dopo l'accensione.

Avvertenza: In agli caso, se il bruciatore non si accende dopo 5 secondi, smettere di azionare l'accensione e attendere almeno un minuto prima del successivo tentativo di accensione.

AVVISIGENERICI:

Per risultati migliori, la dimensione delle pentole delve seguire la dimensione del bruciatore come migliorato qui a seguito. Tabella A.

Tabella A

Tipodi bruciatore	Ø / (cm)	Potenza (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Ausiliario	10 - 18	1,00	95 l/h	73 g/h
SR Semi rapido	12 - 22	1,75	167 l/h	127 g/h
R Rapido	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW MONO	16 - 26	4,00	381 l/h	291 g/h

Per contentitori più piccoli il bruciatore gas può essere regolato in modo che la flamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato.

La pulizia e la manutenzione non dovrebbero essere fatte da bambini,.
senza supervisione.

Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'implanto generale. Non usare sostane abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare agli tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.

Quando bisogna pulire le parti smaltate, laccate o cremate, usare acqua calda con sapore o un detergente non corrosivo. Per l'acciaio antimacchia useare una soluzione appropriata.

I brucitori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comone prodotto di pulizia per superfici in acciaio. Dopo averli puliti, ascugarli e ricollocarli al loroosto. E importante che i brucitori vengano ripositionati correttamente.

Griglie cromate e bruciatori

Le griglie cromate e i bruciatori tendono a divertare scuri con l'uso. Questo è un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In agli caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.

5. RIPRISTINO

Prima di contattare un technique del Centro Assistenza si prega di controllare:
- Che la spina sua ben inserita e collegata;
- Che l'alimetazione gas non sia difettosa.

Se il malfunzionamento non è identificabile: specnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPETTO DELL'AMBIENTE

Questo appearecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle appearecchiature elettriche ed elettroniche (WEEE). I WEEE contengono sua sostanze inquinanti (che sono provocare consequences negative sull'ambiente) che componenti di base (che sono essere riutilizzati). E' importante che i WEEE siano soggetti a trattamenti specifici per

rimuovere e smaltire correttamente tutti gli inquinanti e recuperare tutti i materiali. I singoli possono giocare un ruolo importante nell'assicurare che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:

• i WEEE non devono essere trattati come rifiuti domestici;
• i WEEE devono essere portati ai punti di raccolta apposti gestiti dal comune o da società registrate.

In molti paesi, per i WEEE di grande dimensioni, potrebbe essere presente la raccolta domestica. Quando si acquista un nuovo apparecchio, quello vecchio potrebbe essere restituito al rivenditore che delve acquisirlo miglioramente su base singola, sempre che l'apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato.

SALVARE RISPETTARE L'AMBIENTE

Ove possibl,utilizzare il coperchio per coprre la padella.Regolare la fiamma per non superare il diametro della padella.

7. DICHIARAZIONE DI CONFORMITA

L'electrodomestico è conforme alla Direttiva Europea 2009/142/CE (GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas Appliances Regulation) 2016/426.

Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per quello prodotto.

8. GARANZIE

Il prodotto è garantito, altre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrá essere conservato e migliorato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanziaanche sul loro sito internet.

Per ottenere assistenza compila l'apposto form on-line oppure contattaci al numero che trovi indicate nella pagina di assistenza del nostro sito internet.

Tabella 1

Piastra del bruciatore	4 Gas - L1	4 Gas - L2, L6	5 Gas - L3	5 Gas - L4
Bruciatore	AUX/SR/2R	AUX/SR/R/DC AUX/SR/2R/DC		AUX/2SR/R/DC
Genere	PVUH60MF	PVUH60MF	PVUH75MF	PVUH75MF
FFD	sì	sì	sì	sì
Aux 1kW	1	1	1	1
Sr 1,75 kW	1	1	1	2
R 2,7 kW	2	1	2	1
UR 3,5 kW	-	-	-	-
Dc 4 kW MONO	-	1	1	1
Ingresso nominale di calore	8,15 kW 9,45 kW		12,15 kW	11,2 kW
G20/20 mbar	776 l/h	900 l/h	1158 l/h	1066 l/h
G30/28-30 mbar	593 g/h	688 g/h	884 g/h	814 g/h
Classe di installmente	3	3	3	3
Voltaggio / Freqenza (V / Hz)	220-240V 50/60Hz		220-240V 50/60Hz	220-240V 50/60Hz
Potenza elettrica in ingresso	1	1	1	1
Iniezione elettrica	sì	sì	sì	sì
Dimensione prodotto (mm)	595x505x42	595x505x42	745x505X42	745x505X42

Quito apparecchio è stato progettato per uso domestico e non professionale.
