MANUAL DE UTILIZADOR HVG6BR4WK3W HOOVER

INSTRUÇões DE UTILIZACão PT 44

TÜZHELYLAPOK

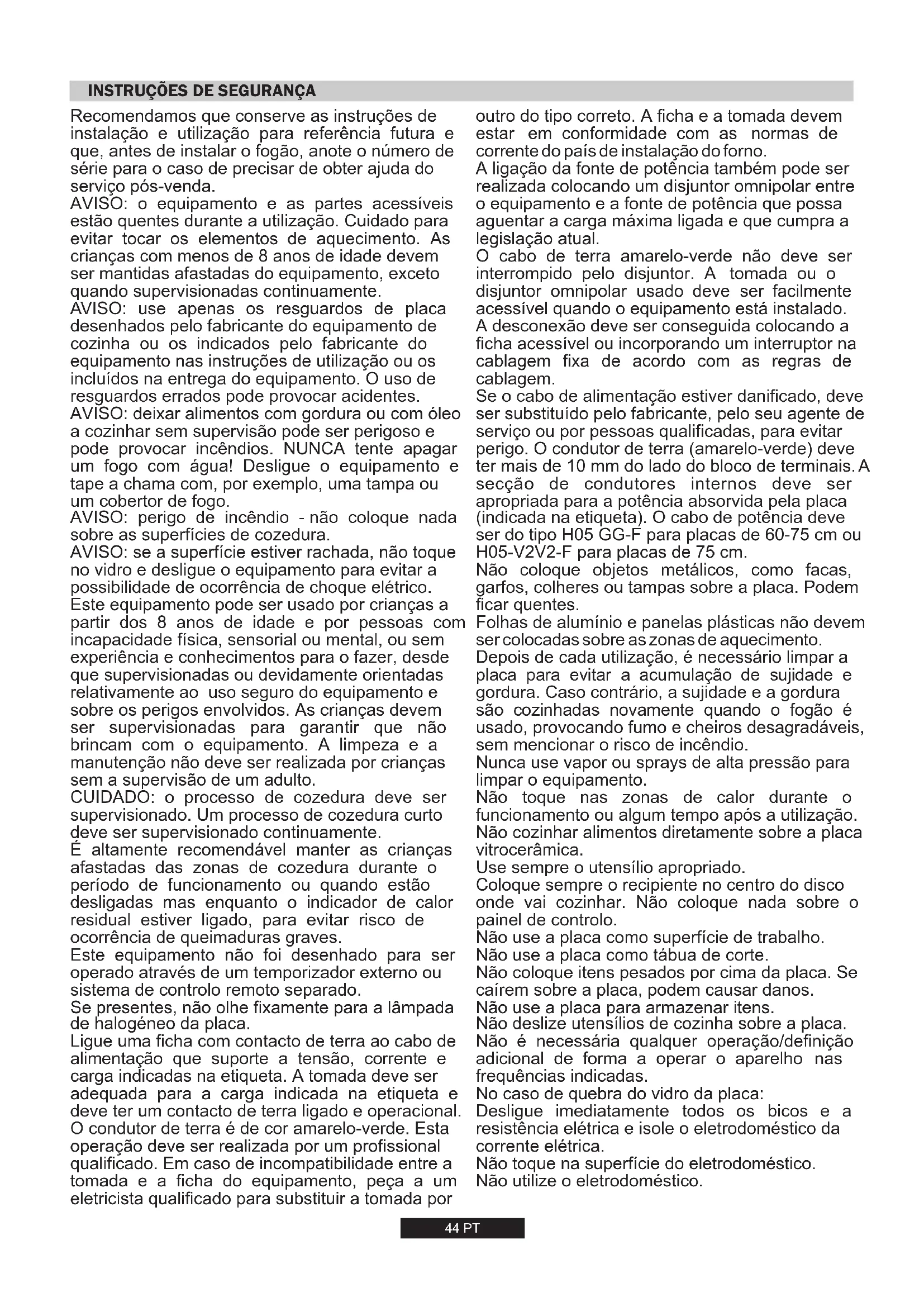

Recomendamos que conserve as instruções de instalação e utilizesação para referencia futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do service点多-vestada.

AVISO: o equipamento e as partes acesseis estao quentes durante a utilizao. Cuido para evaporar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO: use apenas os resguardos de placas desenhados pelo fabricante do equipoamento de cozinha ou os indicados pelo fabricante do equipoamento nas instruções de utilização ou os incluíos na entrega do equipoamento. O uso de resguardos errados pode provocar acidentes.

AVISO:deer alimentos com gordura ou com oleo a cozinhoar sem supervisao pode ser perigoso e pode provocar incendios. NUNCA tente apagar um fogo com agua! Desligue o equipamento e tape a chama com, por exemple, uma tampa ou um cobertor de fogo.

AVISO: perigo de incério - não coloque nada sobre as superfícies de cozedura.

AVISO: se a superficie estiver Rachada, não toque no vidro e desluge o equipamento para fazer a possibídale de correência dechoque eletrico. Este equipamento pode ser uso por crianças a partir dos 8 anos de idade e por pessoas con incapacidade física, sensorial ou mental, ou sem experiência e conheçimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de umadulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Umprocesso de cozedura curto deve ser supervisionado continuamente.

E altamente recomendavel manter as crianças afastadas das zones de cozedura durante o periodo de functimento ou quando está desligadas mas quando o indicator de calor residual estiver ligado, para fazer risco de corrercencia de queimaduras graves.

Este equipamento não foi desenhado para ser operado atraves de um temporizador externo ou?).istema de controlo remoto separado.

Se presentes, não olhe fixamente para a lampa de halogeneo da plac.

Ligue uma ficha com contacto de terra ao cabo de alimentacao que suporte a tensao, corrente e cargo individadas na etiqueta. A tomada deve ser adequada para a cargo indica na etiqueta e deve ter um contacto de terra ligado e operacional. O conductor de terra é de cor amarelo-verde.Esta的操作a deve ser realizada por um professional qualificado. Em caso de incompatuldade entre a tomada e a ficha do equipamento, pegao um eletricista qualificado para substituir a tomada por

otro do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do País de instalacao doorno.

A ligação da fonte de potência también pode ser realizada colocando um disjúnitor omnipolar entre o equipamento e a fonte de potência que possaacular a entrega Tmaxima ligada e que cumpra a legisção atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar uso deve ser fácilmente acessevel quando o equipamento está instalado. A desconexão deve ser conseguida colocando a ficha acessevel ou incorpando um interruptor na cabagem fixa de acordo com as regras de cabagem.

Se o cabo de alimentação estiver danificado, deve ser substituindo polo fabricante, polo seu agente de service ou por pessoas qualificadas, para fazer perigo. O conductor de terra (amarelo-verde) deve ter mais de 10mm do lado do Bloco de terminais. A secção de conduutores internos deve ser apropriada para a potência absorvida pela plac (indicada na etiqueta). O cabo de potência deve ser do tipo H05 GG-F paraplacedas de 60-75cm ou H05-V2V2-F paraplaces de 75 cm.

Não coloque objetos metalicos, como facas, garfos, colheres ou tampas sobre a plac. Podem ficar quentes.

Folhas de alúnio e panelas plácicas não devem ser colocadas sobre as zonas de aquecimento.

Depois de cada'utilisation, é necessário limpar a placar para fazer a accumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é uso, provocando fumo e cheiros desagradáveis, sem mentionar o risco de incério.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante o acontecimiento ou algo um tempo antes a utilização. Não cozinhar alimentos diretamente sobre a placar vitroceramica.

Use sempre o utensílio apropriadó.

Cologne sempre o recipiente no centro do disco onde vai cozinho. Não coloque nada sobre o paine de controlo.

Não use a placacomosuperficiedetrabalho.

Não use a placacomo tabua de corte.

Não coloque itens pesados por cima da plac. Se cairem sobre a plac, poder causar danos.

Não use a placá para armazenar itens.

Não deslize utensílos de cozinha sobre a placá.

Não é necessária qualquer operação/definição adicional de forma a operar o aparecido nas frequências indicadas.

No caso de quebra do vidro da placar:

Desligue imeditamente todos os bicos e a resistência eletrica e isole o eletrodométrico da corrente eletrica.

Não toque na superficie do eletrodométrico.

Não utilize o eletrodométrico.

1. INSTRUÇÉS PARA O INSTALADOR

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODE AFFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZão, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUCTO, QUE PROVOQUE OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARACAO

A placarode ser instalada em qualquer bancada que sera resistente ate umatemperatura de 100^ eque tenhauma espessura de 25-45 mm.As dimensoes da abertura para o encastre, a ser feita na bancada, estao indicadas na Figura 2.

Sempre que houver um espoço que sera acessevel entre a placena encastrada e a cavidade por boaixo dela, tem de ser instalada um divisória feita de material isolante, como, por exemple, madeira ou um material semelhante, entre ambas (Figura 3).

Se a placu for instalada numa bancada ficando com um armario de qualquer um dos lados, a distancia entre a placu e o armario tem de ser de, peso menos, 17 cm (60 cm) ou 25 cm (75 cm) (vide a Figura 2); ja a distancia entre a placu e a parede traseira tem de ser de, peso menos, 70~mm .

A placá deve sempre ficar a uma distência de, pelo menos, 70 cm de qualquer unidade ou aparecido instalado sobre ela (como, por exemplo, um extractor). (Figura 4)

Objetos metálicos na gaveta pode atingir altas temperatas devido à recircuição de ar. Por isso, é recomendavel usar um painei de madeira intermediário.

ImportantoDiagramapresentado na figura1mostra a forma de aplicacao do vedante.

Para poder encasarra placatem de instalar os gramos de fixacao, inserinindo-os nos orificios existentes na base da plac.

Sempre que uma placá de 60 cm ou 75 cm for instalada sobre umorno encastrado, esse forno tem de estar equipado com umsystema de refrigeracao por ventoinha.

Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e soit pode ser realizado num local bem ventilado. Leia as instruções antes de instalar ou de'utilizar esteaporelho.

Um fogão ou placá a gás produzem calor e humidade na zona em que são instalados. Por istso, deve sempre certificar-se de que a ventilação)nesse local é boa, está mantendo todas as passagens para o ar natural abertas, está instalando um extractor com um tubo de evacuação. Se o electrodométrico for submetido a uma'utilização intensa e prolongada, poderá ser necessária uma ventilação adicular, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, delve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eletrica tem de estar agra renovar completeness o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprim todos os regulamentos e normasnationais aplicaveis.

2.1. LIGACAO ELECTRICA

Verifique os dados indicados na placá de caracteristicas do aparelho, afixada do lado de fora da placá, para se certificar de que tanto a alimentação de energia como a tensão de entrada são as adequadas.

Antes de proceder à ligação do aparelho, verifique oSYSTEMA de ligação à terra.

Por lei, esta placá tem de ser ligada à terra. Se este requisito não forcemprido, o fabricante declina toda e qualquer responsabilité por eventualais danos materiais ou lesões pessoas. Se o aparecido não estiver equipado com uma ficha, instale uma ficha adequada para a carga indica na placá de caracteristicas. O fio de ligação à terra é o fio amareló/verde. A ficha tem de estar sempre accesível.

Sempre que a placía for directamente ligada à rede electrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificadodeferá o mesmo ser substituído por um专业技术evidamente qualificado, de modo a fazer qualer risco potencial.

O fio de ligaçao a terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios conductor e neutro.

O cabo de alimentação de energia deve ter uma secção transversal adequada à potência Tmaxa absorvida pela plac.

O fabricante recomenda que consulte a placu de caracteristicdo aparelho para se informar sobre as caracteristicas eletricas do mesmo e ainda que se assegure de que o cabo de alimentacao de energia sega do tipo 3x075mm^2 H05 GG-F para placas de 60-75 cm ou H05-V2V2-F para placas de 75 cm.

Rede	CONDUTORL	L	Fio castanho
	TERRA		Fio verde/amarelo. Cabo de alimentação
	NEUTRO	N	Fio azul

O Sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica. Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meiros para desligar da alimentação, precise a uma separação de contacto em todos os pálos que permitta a Desconexão total em condições de sobretensão de categoria I1I, e as instruções devem indicar que devem ser incorpored nos meiros para desligar na cablagem fixe de acordo com os regulamentos de ligação.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/ fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deve ser efectuado com a alimentacao eletrica desligada. A placa de classificacao na placa indica o tipo de gas que deve ser utilizesao. A ligacao a alimentacao de gas ou a botja de gas deve ser executadaupon terverifiedoque adequada para o tipo de gas que vai ser fornecido. Se nao estiverreguladocorrectamente, consulte as instruções dos paragrafos seguients para alterar a configuracao do gas.

Para gás liquido (botija de gás), utilize reguladores de pressão que estejam em conformidade com as normas nationais relevantes. Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normas nationais relevantes.

Nalguns modelos, é fornecida uma coisa de ligação cónia para colocar na instalação em paises onde este tipo de ligação é obligatório; na figura 8 está indicado como reconhecer os不同类型 típos de ligação (CY = cilindrica, CO = cónica). Em todos os casos, a coisa cilindrica da ligação tem de ser ligada àplaça.

Quando liga a colocar a alimentação de gás com mangueiras flexíveis, assegure que a distência Tmaxa coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexivel delve ser montado de forma a não estar em contacto com uma parte móvil da unidade (por exemplo, uma gaveta), e não passar por espécOs que possam ficar bloqueados.

Para evaporar danos potecuais na plac, execute a instalação segindo.
estas sequencia (figura 6):

1) Tal como é ilustrado, monte as peçasPGA sequencia:
A:Adaptador cilindrico macho 1/2
B:Junta 1/2,
C: Adaptador conico-cilindrico femea de gás 1/2 ou cilindricocilindrico
2) Aperte as justas com as chaves, recordando que deve colocar os tubos em posicao.
3) Ligue o encaixe C na alimentacao de gásutilizando um tubo rigido de cobre ou um tubo de aço flexivel.

IMPORTANTE: faça umaverification final de fugas nas ligações dos tubos utilizinga uma saponária. Nunca utilize a chama. Igualmente, certifique-se que o tubo flexivel não está em contacto com uma coisa maior do armário (por exemplo, gaveta) e que não está situado quando possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, deslieve a alimentação de gás do equipamento e contacte directamente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placá acosDifferentestipsodegasdeveráexecutar as operações que passamos a redescrever em seguida:

• remova as grelhas e os queimadores
  insira una chave hexagonal (7 mm) no suporte do queimador (Figura 7)
• Desenosque o injector e substitua-o por um que seja adequado ao tipo de gás que vai ser utilizado (consulta aabela dos temas de gás.)

2.4. REGULAÇÃO DA ALTURA MINIMA DA CHAMA

DepoS de acender os queimadores, rode o botão de commando para a posicao correspondente ao minimum e remove o botao da placu (basta aplicar uma pressao ligeira).

Servindo-se de uma chave de fendas pouco, pode fazer a posicao do parafuso da forma indicada na Figura 9.

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o rodar para a esquerda está a aconteá- lo. Ajuste o parafuso esta forma até obter uma chama com uma alta aproxima de 3 a 4 mm e, em seguida, volta a montar o botão de commando.

Sempre que o gás disponible for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até prender.

DepoS de ter regulado a placa para o tipo de gás que vai ser utilizado, substitua a placa de caracteristicas antigia, com os dados relativos ao gás para que a placa está preparada, pela placa adequada ao tipo de gás para que a placa foi regulada (esta placa é fornecida com a placa).

3. UTILIZACAO DA PLACA INSTRUÇOES PARA O UTILIZADOR

Esta placíasolepodeserutilizada parao fimparaquefoiconcebida,ousea, paraumautilizaçãodomestica,sendo qualquerotradutilizaçãoconsideradimprípioe,porconsequinte,perigosa.Ofabricantedeclina toda e qualquerresponsabildedapor danos decorrentesdeumautilizaçãoimprípiodaplaca.

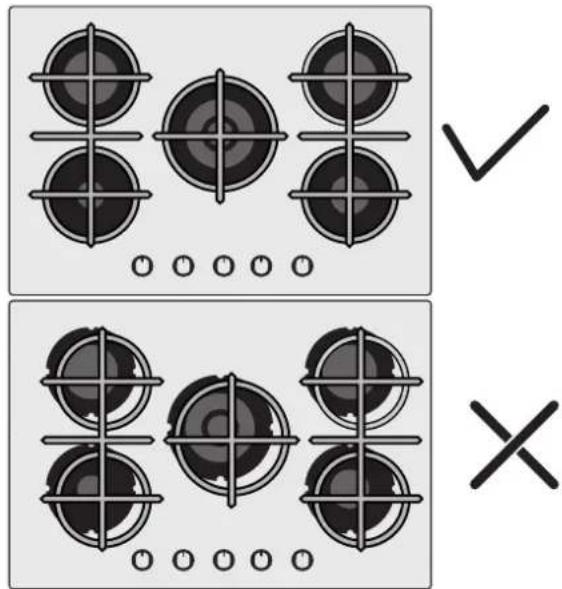

Antes de usar o queimador, assegurar que os contornos da greha se centram com o queimador como na figura abaixo.

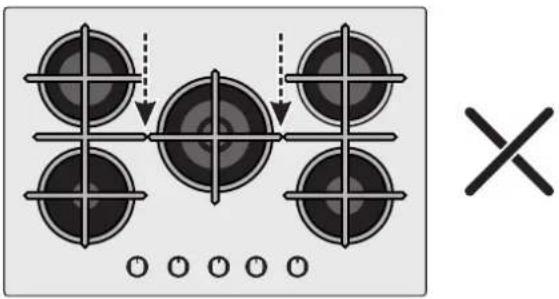

Se estiver a usar grehas de ferro fundido; por baixo da greha é indicada a posicao. Assegurar que a greha exata é usada na posicao correta.

3.1.COMO UTILIZAR O QUEIMADOR DE GAS

Antes de ligar a placacgás,verifique se os queimadores e as tampas dos queimadores está colocadas corretamente na sua posicao.

Esta placía está equipada com igniço eletrónica para acender o queimador.

Para acender os queimadores:

° pressione e rode o botão para a esquerda no sentido do símbolo de chama maior e mantenha pressionado durante 5s antes da ignicão.

O Sistema de ignicão continua a gerar falças quando o botão de controlo estiver a ser pressionado

Aviso: Se não houver eletricidade no aparecido para acender o queimador, delve-se usar um fósforo ou um isqueiro da segunte forma:

° coloque um fósforo ou um isqueiro acesso proximo do queimador e pressione e rode o botão para a esquerda no sentido do sintido do sintelo de chama maior e mantenha pressionado durante 5s antes da ignização.

Aviso: Se após 5s o queimador não acender, deixe de operar o dispositovo e aguarde pelo menos 1 minuto antes de tentar acender o quaiemador novamente.

CONSELHOS GERAIS

Para asseguir os melhores resultados possiveis,deer ter o cuidado de ajustar o tamanho dos recipientes deundo plano ao tamanho dos queimadores de gás, conforme pode ver naabela abaixo. Tabela A.

Table A

Tipo di queimador	Ø recipiente (cm)	Energia (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Semi-rápido	12 - 22	1,75	167 l/h	127 g/h
R Rápido	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW MONO	16 - 26	4,00	381 l/h	291 g/h

Sempre que utilizes recipientes≦queiros,regule oqueimador de modo a que a chama nao saia≦los lados do recipiente,Nunca utilize recipientes com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posção de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as tomeiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma operação que sou deve ser levada a cabo por um tecnico devidamente qualificado.

4. MANUTENÇÃO E LIMPEZA

Antes de limpar a plac, certificque-se de que ela ja está fria. Desligue a ficha do cabo de alimentacao da tomada de rede ou, no caso de a plac estar directamente ligada a rede, corte a alimentacao de energia a plac..

Crianças sem supervisao não devem nem limpar, nem manter este aparecido.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidavel.

Quando limpa as zonas esmaltadas, envernizadas ou cromadas, utilize uma saponária quente ou um detergente não caustico. No aço inoxidavel, utilize uma solucao de limpeza apropriadna.

Os queimadores podem ser limpos com uma saponária. Para restuarar o seu brilho original, utilize um produit dométrico para aço inoxidável. Depois de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocados correctamente.

Grelhas e queimadores cromados

As grehas e os queimadores cromados tem tendencia para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitavel até, e não prejudica o bom funcionaamento da plac.

No entanto, se quiser proceder à substituição das grelias e dos queimadores escurecidos, basta entrada em contacto com a)nossa assistência和技术a,à qual poderadacquiriraspeças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servico de Assistência Tecnica, agradecemos que proceda às seguides verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que o fusivel tem a amperagem correcta e não disparou;

• de que o gás está a ser devidamente alimentado à placá.

Se não consiguiar detectar o problema:

deslgue o aparelho, não o tente reparar, e entre em contacto com a Assistência Tecnica.

Este aparecido está classifications de acordo com a Diretiva Europeia 2012/19/UE relativa os Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substancias polentes (que podem provocar consequências negativas no meio ambiente) e componentes Basics (que podem ser reutilizados). É importante que os REEE sejam submetido a tratamentos elesicos, a fim de

remove e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais.

Os cépidados individualmente podem desempenhar um papel importante no sentido de garantir que os REEÀ não se tornam num problema ambiental; é essentialOLLOWARalgumas regrasbasicas:
- Os REEe nao devem ser tratados como lixo domestico.
- Os RREE deveryao ser entregues nos pontos de recolha relevantes geridos pelo municipio ou por entreprises registadas. Em muitos paises, no caso de grande RREE, poderao existir serviços de recolha ao domicilio.
- quando compra um novo aparecido, o antigo pode ser devolvido ao commerciar que tera a exigência de o transporte gratamente numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as muitas funções que o equipamento fornecido.

SALVAR E RESPEITAR O MEIO AMBIENTE

Sempre que possivel, use a tampa para cobrir a panela. Regule a chama para não sobrepor o diametro da panela.

7. DECLARATION OF COMPLIANCE

O aparelho está em conformidade com a Diretiva Europeia 2009/142/CE (GAD) e desde 21/04/2018 com o regulamento relativo aoles aparehos a gás 2016/426 (GAR).

Ao colocar o*simbolo Cene estudo declaramos, sob)nossa responsabilitad,e conformidade com todas as exigencias de seguranca europeia,para com a saude e os requisitos ambientais estabelecidos nalegisao em relaao a este produits.

Depois de ter retirado o seuorno da embalagem, certificquese de que ele não aparece qualquer tipo de danos. Se tiver qualquer dúvida, não ou utilizez e entre em contacto com um técnico qualificado. Mantenha os materiais realizados na embalagem, como, por exemple, sacos de plástico, poliestreno ou pregos, fora do alcance dascriçancas; estes materiais podem constituir fontes de perigo para ascriçancas.

Tabela 1

Chapa de Queimador	4 Gás - L1	4 Gás - L2, L6	5 Gás - L3	5 Gás - L4
Queimador	AUX/SR/2R	AUX/SR/R/DC	AUX/SR/2R/DC	AUX/2SR/R/DC
Tipo	PVUH60MF	PVUH60MF	PVUH75MF	PVUH75MF
FFD	SIM	SIM	SIM	SIM
Aux 1kW	1	1	1	1
Sr 1,75 kW	1	1	1	2
R 2,7 kW	2	1	2	1
UR 3,5 kW	-	-	-	-
Dc 4 kW MONO	-	1	1	1
Entrada Nominal de Calor	8,15 kW 9,45	kW	12,15 kW	11,2 kW
G20/20 mbar	776 l/h	900 l/h	1158 l/h	1066 l/h
G30/28-30 mbar	593 g/h	688 g/h	884 g/h	814 g/h
Classe de instalação	3	3	3	3
Tensão/frequency V/Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Potência absorvida	1	1	1	1
Isqueiro (ignião electrolytica)	SIM	SIM	SIM	SIM
Dimensoes do produits	595x505x42	595x505x42	745x505X42	745x505X42

BIZTONSAGI UTASITASOK

O fabricante não sera responsavel por quaisquer imprecisoes resultantes de impressao ou transcricao de erros contidos na presente brochura. Reservamo-nos ao deefetuar alteracoes ao produits, conforme necessario, incluindo as taxas de consumo, sem prejuizo dascharacteristicas relacionadas com a segurance ou funacionamento.
