MANUAL DE UTILIZARE CNL 6815 PLUS TEKA

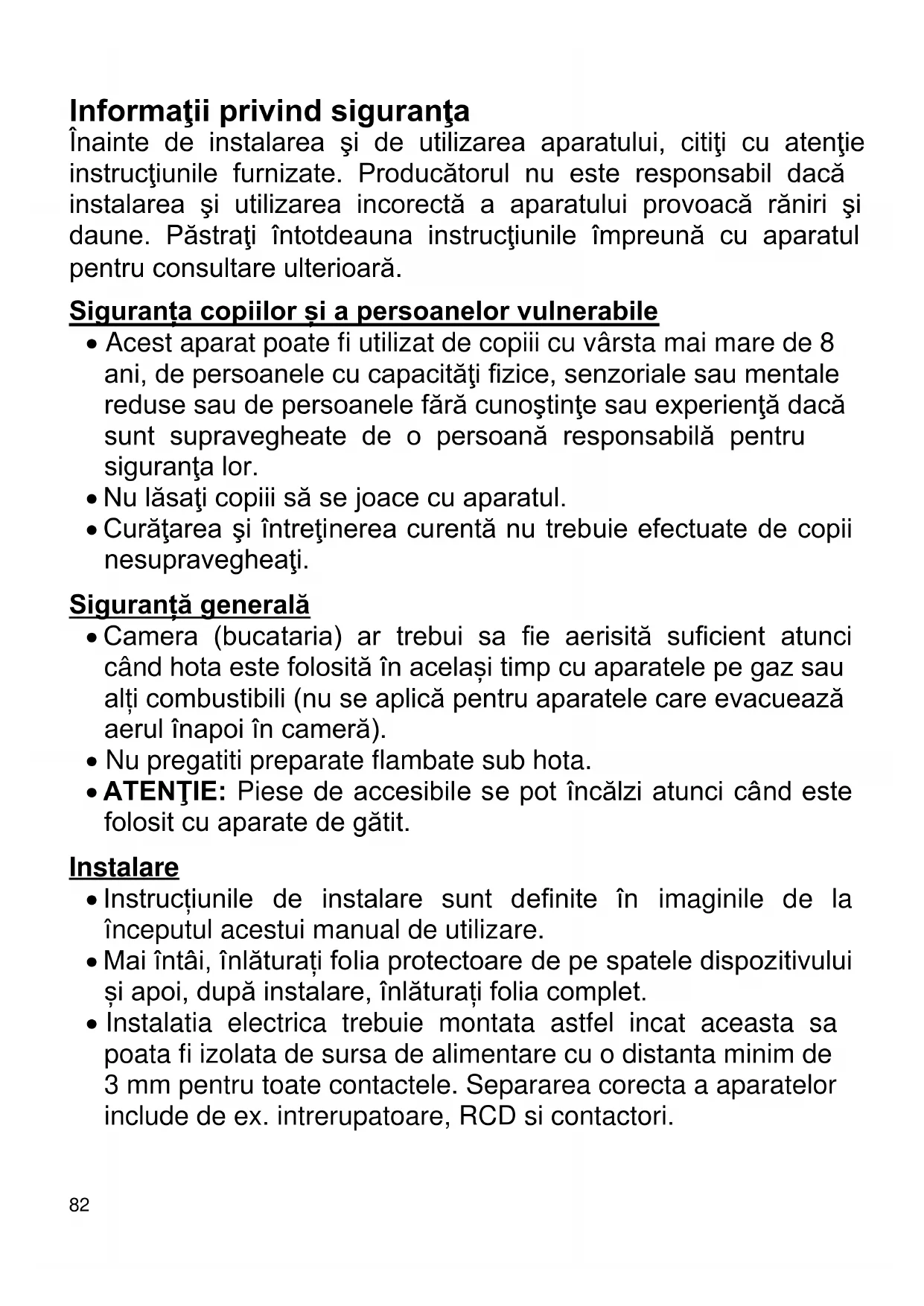

Inainte de instalarea si de utilizes area aparatului, ciiti cu atentie instruţiunile furnizate. Produçătorul nu este responsabil dacă instalare si realizare incorectă a aparatului provoacă râniri si daune. Păstrați intotdeana instruţiunile impreceană cu aparatul pentru consultare ulterioară.

Siguranta copiilorși a personelor vulnerable

• Acest aparat poate fi utilizes de copiii cu vârsta mai mare de 8 ani, de personale cu capacitate fizice, senzoriale sau mentale reduse sau de personale fãră cunoștinte sau experientă dacă sunt supravegheate de o personă responsabila pentru siguranta lor.
• Nu lasaţi copii să se joace cu aparatul.
• Curățareași intreținerea currentă nu trebuie efectuate de copii nesupravegheata.

Siguranta generala

• Camera (bucataria) ar trebui sa fie aerisită sufficient atunci cánd hota este folosită în același tamp cu aparatele pe gaz sau alte combustibili (nu se aplică pentru aparatele care evacuează aerul înapoi în camera).
• Nu pregatiti prepare flambate sub hota.
• ATENTIE: Piese de accesibile se pot incalzi atunci cand este folosit cu aparate de gătit.

Instalare

• Instructiunile de instalare sunt definite旨在 imaginile de la inceputul acestui manual de utiliser.
• Mai înαι, înăturați folia protectoare de pe spatele dispositivuluiși apoi, după instalare, înăturați folia complet.

• Instalatia electrica trebuie montata astfel incat aceasta sa poata fi izolata de sursa de alimentare cu o distanta minim de 3 mm pentru toate contactele. Separarea corecta a aparatelor include de ex. intrerupatoare, RCD si contactori.

• Daca conexiunea electrica este realizata printr-un stecher si acest lucru ramane accesibil dupa instalare, atunci nu este besoinar sa aveti un dispositiv de separare.

• Aerul nu trebuie evacuat intr-un flux care este folosit pentru evacuarea fumurilor din aparatele pe gaz sau alte combustibili (nu este aplicabil pentru aparatele care doar evacuează aerul înapoi în incâpere).

• Partea de jos a hotei trebuie sa fie amplasata la cel Putin 50cm deasupra plitei electrice si la 65cm deasupra plitelor pe gaz. Daca instructiunile pentru plitele pe gaz recomanda o distanta mai mare, acestea trebuie respectate.

• Inainte de a instalala hota consulta regulileși reglementarile locale în vigoare în ceea ce priveste evacuarea aeruluiși a fumului.

• Atunci cand hota fonctioneza in acelasi tamp cu alte dispositive de gatit non electrice, presiunea de evacuare a aerului nu trebuie sa depaseasca 4 Pa (4x10 ^-5 bar).

• Inainte de a connecta hota la retea, verificati daca tensiunea si freventa corespund celor indicate pe eticheta de characteristici situata in interiorul dispositivului.

• Pentru a obtine o functionare maxima, lungimea furtunului de evacuare un trebuie sa depaseasca 4 metri, sau sa includa mai mult de 2 unghiuri de 90^ (coturi).

• Desi se recomanda evacuarea aerului in afara, se pot folosi filtrre de carbune active care permit gazului sa se intoarca in bucatarie prin conduccta de evacuare.

Curatenie

• Există un risc de incendiu dacă curățarea nu este efectuata in conformitate cu instrucțiunile.
• Nu lasati grayscale sa se acumuleze inonio parte a hotei, mai ales in filtru, deoarece EXISTA RISCUL PRODUCERII DE FLACARI.
• Filtrul trebuie curatat cel putin o data pe luna in functie de cat de des este intrebumntata hota. Trebuie retinut faptul ca

grasimile se acumuleaza in interiorul hotei in tampul prepararii alimentelor, fie ca aceasta este pornita sau oprita.

• Recomandam folosirea manusilor si o atentie sportita atunci cand se curata interiorul hotei.

Reparati li

• In cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un service autorizat sau de persone cu o calificare calificare similara pentru a se evita pericolul.
• Nu porniţi hota dacă cablul de alimentare este uzat sau dacă sunt semne de deteriorare în jurul panoului de control.
• Daca modulul cu LED nu functionează, trebuie înlocuit de produçător, agentul de service sau persone similare calificate pentru a evita pericolul.
• Daca hota nu mai functioneaza sau exista anomalii in functionare, deconnectati-o de la retea si contactati serviciul de asistenta tehnica.
• Contactati cel mai apropriat centru de Asistenta Tehnica calificata pentru orice reparatie folosind intotdeauna PIESE de schimb originale. Reparatiile si modificarile efectuate de alte persone pot deteriorora dispositivul sau pot cauza o functionare defectuoasa, si va pot pune siguranta in primejdie.

Producatorul nu poate fi tras la raspundere pentru utilizes area neadecvata a dispositivului.

Descrierea dispositivului (Fig. 1-6)

A Motor impinge control care ar permite sa-si aleaga 6 viteze.

Intensiv

Viteza 5

Viteza 4

Viteza 3

Viteza 2

Viteza 1

B Setari bec
C Iluminare cu ajutorul lampilor.

D Filtre amplasate deasupra zonei de preparare, care pot fi scoase cu usurinta pentru a fi curatate.
E Grup extractor care permite extractia gazului pe o suprafata mai intensa.
F Posibilitatea de a monta filtrre de carbon activ (Fig 2).
G Flanse anti-retur care vor fi amplasate in orificiul de evacuare, avand capetele introduse in deschiderile respective (Fig.6).

Instructiuni de utilizes

Pentru a obtine o extractie mai buna, esterecomandata pornirea hotei cu cateva minute inainte de a incepe prepararea (3-5 minute) pentru ca aerul sa devina continuu si stabil atunci cand incepe extractia fumului.

De asemenea, mentineti hota pornita pentru cateva minute dupa terminarea prepararii pentru ca toate fumurile si mirosurile sa fie inlaturate.

Setarile de operare

1. Atunci cánd panoul telescopic este deschis, hota incepe sa functioneze la ultima viteza, in functie de cum a fost folosita ultima oara.
2. Pentru a mari viteza treptat, apasati tasta

"ori de cate ori este besoinar, pana cand viteza maxima este stabilita.

1. A sasea viteza este cronometrat, astfel incat hota va reduce automat la viteză după sapte minute.
2. Pentru a reduce treptat viteza, apasa tasta "ori de cate ori este nevoie.
3. Pouru a opri hota direct la orice viteza, mentineti tasta "apasat tamp de 3 secunde.

Programarea cronometrului de oprire intarziere

1. Programare temporizator

a. Tava beschisa cu motoare pornit sau oprit.

Curataea si intretinerea

Inainte de a efectua orice lucrare de curataresau intretinere, verificati daca hota este deconectata de la retea.

Pentru a efectua operatiunile de curatare si intretinere urmati instructiunile de siguranta.

Exista risc de incendiu, daca operatiunea de curatare nu se realizeaza in conformitate cu instructiunile.

b. Se mentine tasta " capasata pana cand toate LED-urile palpaie rapid.
c. Apasati tastele "sau" pentru a selecta durata de aspirare. Fiecare LED reprezinta 5 minute de durata de fonctionare. Durata maxima de fonctionare este de 30 minute (LED-ul corespunzator vitezei intesive incepe sa se aprinda rapid).
d. 5 secunde dupa apasarea tastelor, LED-ul corespunzator duratei nu mai illumineazarapid si LED-ul corespunzator vitezei selectate incepe sa illumineze lent.
e. In modul temporizator de oprire intarziere, viteza poate fi reglata prin apasarea tastei "sau" chei.

2. Anularea operatiunii temporizator

Apasati pe " " pentru a opri motorul sau inchidei tava.

Lumini

Iluminarea poate fi pornita 山 oprită prin apasarea tastei

Atunci cand panoul telescopic este deschis, iluminarea este pornită sau oprită in functie de cum a fost folosită ultima oara.

Curatarea filtrelor

Pentru a scoate filtrele din locasul lor, slabiti punctele de fixare. Curatati filtrul, fie in masina de spalat vase (vezi observatiile), fie lasati-I in apa calda pentru a inlesni indepartarea grasimilor sau, daca doriti, cu ajutorul substantelor speciale (protejand partile care nu sunt metalice). Dupa ce au fost curatate, lasati filtrele sa se usuce.

Pentru a inlocui filtrrele, procedati invers decat la indepartarea lor. Asigurati-va ca操作系统 de blocare al filtrului este atasat in siguranta de carcasă, pentru a preveni caderile nefericite ale filtrelor.

Atentie: hota nu va functiona până când reinstalati filtrul principal.

Observatii: curataea cu detergenti agresivi in masina de spalat vase poate cauza innegrirea suprafetei partilor metalice, fara a afecta capacitatea filtrului de a retina gazul.

N.B. Filtrul trebuie curatat cel putin o data peluna in functie de cat de des este intrebumtata hota. Trebuie retinut faptul ca grasimile se acumuleaza in interiorul hotei in timpul prepararii alimentelor, fie ca aceasta este pornita sau oprita.

Curatarea corpului hotei

Se recomanda folosirea apei calde (aprox. 40^ cu sapun. Se va'utiliza o carpa inmuata in aceasta solutie pentru curatarea hotei, acordand o atentie sporita gratarelor. Dupacuratare, uscati hota cu ajutorul unei carpe care nu lasa scame.

Observatii:

• Nu utilizati bureti de curatare metalici sau produse abrazive care pot deteriora suprafata.

Informatii Tehnice

Characteristicie electrice:

VEZI PLACUTA CU DATE TEHNICE

Acest aparat a fost proiectat, testat 山 fabricat in conformitate cu:

• Siguranta: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Instalare

Pentru a fixa hota, va rugam sa alegeti una dentre urmatoarele optjuni:

a) Fixarea la partea superioara a mobiliarului:

• Nu utilizati obiecte de curatare cu suprafete metalice precum cutite, foarfeci etc.

Metoda de curatare pentru geamul exterior

Folosi, microfaser 山 apa,dacaeste nevoie; adaugati detergent diluat.

Nu folosi, materiale de curatare saudetergent agresive.

Filtre de carbune active

• Pentru a instalala filtrul de carbune, apasati punctele de fixare pe fiecare parte a motorului si rotiti in sensul acelor de ceasornic.
• Filtrul de carbune poate fi utilizes intre trei si sase luni in functie de conditiile speciale de intrebuintare.
• Filtrul de carbune activ nu poate fi curatat sau regenerat. Dupa terminarea perioadei in care poate fi Utilizat, acesta trebuie inlocuit.
• Pentru a inlocui filtrtre uzate cu unele nei, trebuie sa le scoateti pe cele vechi urmand instructiunile de instalare in ordine inversa.

• Se poate observa o reducere adebitului de extractie al hotei odata cu instalarea filtrelor de carbon.

• Performanta: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.
  EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Figura 4 trebuie utilizata in cazul in care poziţia găurilor este Indicat.

b) Latura interna a mobilei:

Când corpul hotei se incadrează mobila, fixati cu două suruburi pe fiecare parte din

interiorul corpului, folosind orificiile laterale.

Partea de jos a hotei trebuie sa fie amplasata la cel putin 50cm deasupra plitei electrice si la 65cm deasupra plitelor pe gaz. Daca instructiunile pentru plitele pe gaz recomanda o distanta mai mare, acestea trebuie respectate.

Pentru a obtine o functionare maxima, lungimea furtunului de evacuare un trebuie sa depaseasca 4 metri, sa sa includa mai mult de 2 unghiuri de 90^ (coturi).

Desi se recomanda evacuarea aerului in afara, se pot folosi*filtre de carbune active care permit gazului sa se intoarca in bucatarie prin conducta de evacuare.

Daca doriti sa schimbati partea frontala cu una care se potriveste corpurilor de bucatarie, urmati instructiunile de mai jos (Fig. 3):

• Indepartati grupul mobil.
• Indepartati suruburile (T) care fixeaza partea frontala
• Montati noua fatada utilizes aceleasi suruburi cu care a fost fixata cea veche.

Solutii pentru eventualele probleme

Inainte de a cere sfatul departamentului de asistenta tehnica, mai intai efectuati urmatoarele verificari:

Problema	Cauza posibila	Solutia
Hota nu fonctioneaza	Cabul nu este conectat	Conectati cabul de alimentare
	Nu exista current la prise	Verificati/reparati circuitul electric
Hota nu extrage sufficient sau vibreaza	Filtrul este saturat cu grasime	Curatati sau inlocuti filtrul
	Evacuarea este blocata	Eliminati blocajele
	Cicuit inadequat al aerului	Contactati instalatorul si urmati instructiunile din acest ghid
Lampile nu se aprind	Lampile sunt arse	Inlocuti becul 6815 PLUS: ILCOS D Code: DSL-12-S-500 6415 PLUS ILCOS D Code: DSL-12-S-500 9415 PLUS ILCOS D Code: DSL-12-S-500 9815 PLUS ILCOS D Code: DSL-12-S-700

Protectia mediului

Economisirea energiai

Acest aparat este eficient din punct de vedere energetic, dar exista cateva sugestii privind modul in care puteti economisi si mai multa energia:

• In temp ce gati, asigura-va ca exista sufficienta alimentare cu aer pentru a permite functiarea deficienta a hotei si cu un nivel scazut de zgomot de fonctionare.
• Reglati viteza ventilatorului la cantitatea de abur produsă în timul preparări.

Utilizati modul intensiv numai cand este necessities. Cu cat viteza ventilatorului estemai mica, cu atat consumul de energiaeste mai mic.

• Daca prepararea alimentelor produce cantità mari de abur, selecta viteza mai mare a ventilatorului in tamputil. Daca aburul de gatit s-a raspandit deja in bucatarie, hota va trebui Utilizata mai mult tamp, consumandi astfel mai multa energia.

• Opriti hota dacă nu mai aveți nevoie de ea.

• Stingeti lumina dacă nu mai aveți nevoie de ea.

• Curatai si (daca este besoin) inlocui filtrul la intervale regulate pentru a creste deficienta systemdului de ventilatie si pentru a preveni riscul de incendiu.
• Puneti capacul la oale pentru a reduce aburul de gătit si condensul.

Aruncarea ambalajului

Ambalajul acestui cuptor poarta marcajul "Punct Verde".

Aruncati toate materiale ambalajului ca de exemplu: carton, polistiren, plastic, in pubelele special destinate tipului de material. In acest fel va asigurat ca aceste materiale vor fi refolosite.

Demontarea echipamentului:

1. Deconecta alimentarea de la retea.
2. Scoateci capacul conductei de deasupra hotei.
3. Deconectati conducta.

4. Sustinand echipamentul, scoateti suruburile care il sustin pe perete.

5. Pentru eliminarea deseurilor, procedati in conformitate cu instructiunile corespunzatoare privind protectia mediului.

Eliminarea echipamentelor invechite

Conform 2012/19/EU referitoare la deseurile de echipamente electrice si electronice

Simbolul pe produs sau pe ambalajul sau semnifica faptul ca acest produs, in cazul in care nu-l maiutilizi, nu trebuie tratat ca un gunoi menajer. El trebuie transferat la centrele de colectare pentru reciclarea echipamentului electric si electronic.

Asigurandu-va ca acest produs este reciclat in mod corect, ajutati la prevenirea unoreventuale consecinte negative asupramediului si sanatati umane, consecnte carear putea avea loc in cazul nereciclarii acestui produs. Pourtu detaili referitoare la reciclarea acestui produs, contactati autoritatile locale saumagazinul de unde l-ati cumparat.
