MANUAL DE UTILIZADOR CNL 6815 PLUS TEKA

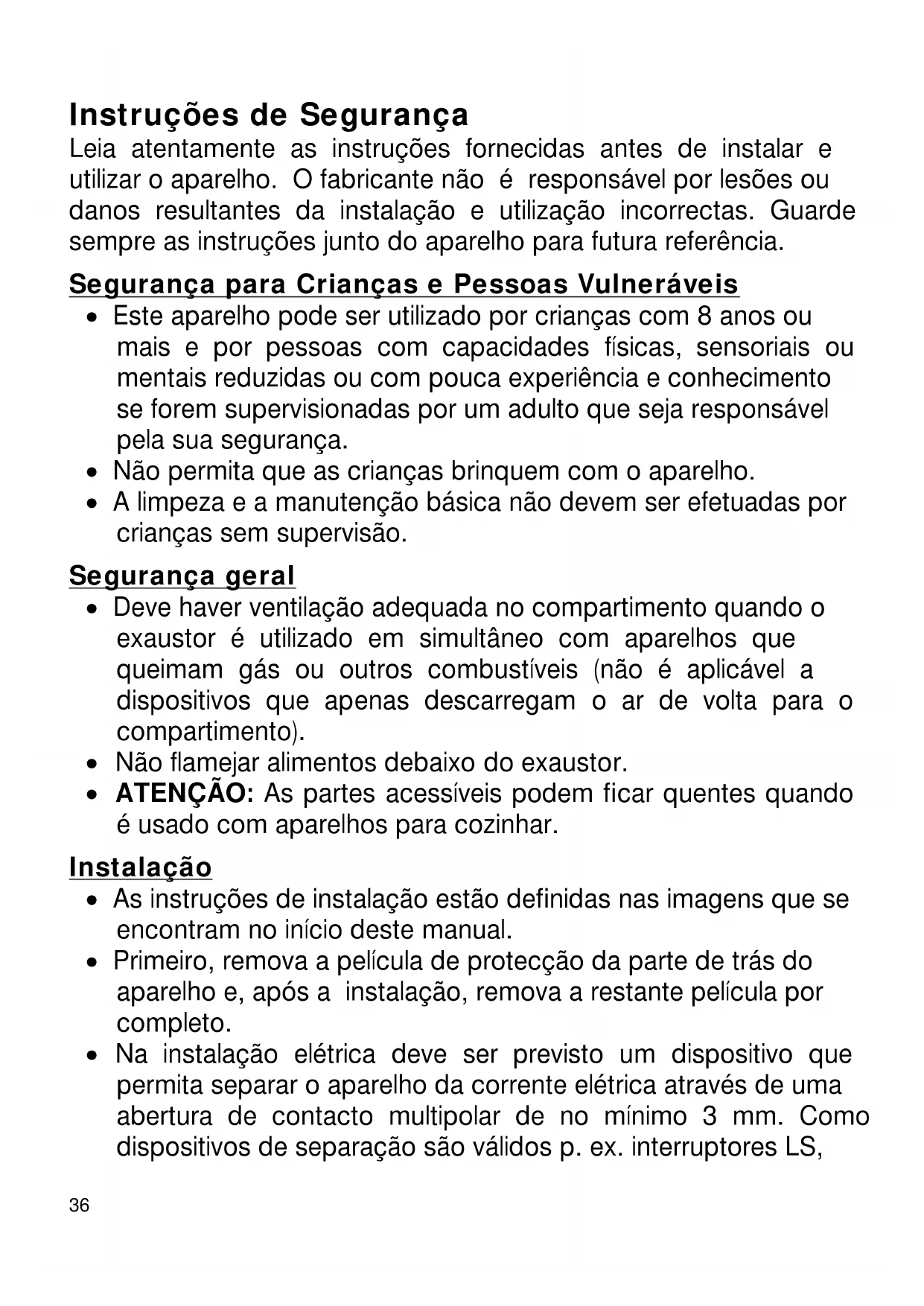

À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE Points de collecte sur www.quefairedemesdechets.fr !36 Instruções de Segurança Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência. Segurança para Crianças e Pessoas Vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.

• Não permita que as crianças brinquem com o aparelho.

• A limpeza e a manutenção básica não devem ser efetuadas por crianças sem supervisão. Segurança geral

• Deve haver ventilação adequada no compartimento quando o exaustor é utilizado em simultâneo com aparelhos que queimam gás ou outros combustíveis (não é aplicável a dispositivos que apenas descarregam o ar de volta para o compartimento).

• Não flamejar alimentos debaixo do exaustor.

• ATENÇÃO: As partes acessíveis podem ficar quentes quando é usado com aparelhos para cozinhar. Instalação

• As instruções de instalação estão definidas nas imagens que se encontram no início deste manual.

• Primeiro, remova a película de protecção da parte de trás do aparelho e, após a instalação, remova a restante película por completo.

• Na instalação elétrica deve ser previsto um dispositivo que permita separar o aparelho da corrente elétrica através de uma abertura de contacto multipolar de no mínimo 3 mm. Como dispositivos de separação são válidos p. ex. interruptores LS,37

Interruptores FI e contactores. Esta instalação tem que cumprir com os regulamentos vigentes.

• Se a ligação elétrica se fizer com ficha e se esta ficar acessível depois da instalação, neste caso não é necessário prever o dispositivo de separação mencionado.

• O ar não deve ser descarregado numa conduta utilizada para exaustão de fumos de aparelhos que queimam gás ou outros combustíveis (não é aplicável a dispositivos que apenas descarregam o ar de volta para o compartimento).

• A parte inferior do exaustor deverá ser colocada a uma altura mínima de 50 cm da bancada para fogões elétricos e 65 cm. para fogões a gás. Se as instruções de instalação de fogões a gás indicam uma distância superior, deve ter-se em conta.

• Antes da primeira utilização, devem ser tidas em conta as instruções de instalação e ligação.

• Quando o exaustor de cozinha estiver a funcionar ao mesmo tempo que outros aparelhos alimentados por uma energia distinta da eléctrica, a pressão de saída de ar não deve ser superior a 4 Pa (4x10

• Antes de ligar o exaustor à rede eléctrica, verifique se a tensão e a frequência da rede são as mesmas que as indicadas na etiqueta de características do exaustor, situada na parte interior do mesmo.

• Para obter um rendimento ótimo, o comprimento da conduta de evacuação exterior não deverá ser superior a QUATRO metros, nem ter mais de dois ângulos (cotovelos) de 90º.

• Embora seja recomendável a evacuação de gases para o exterior, pode ser instalado um filtro de carvão ativado que permita que os gases sejam devolvidos à cozinha através do tubo de saída. Limpeza

• Existe risco de incêndio se a limpeza não for efectuada de acordo com as instruções.38

• Não permita a acumulação de gordura em nenhuma parte do exaustor, especialmente no filtro, PROVOCA RISCO DE INCÊNDIO.

• A limpeza de filtros deve ser realizada uma vez por mês, no mínimo, dependendo da utilização do exaustor. Deve levar-se em consideração que ao cozinhar há deposição de gorduras no exaustor e no filtro, mesmo quando este não estiver em funcionamento.

• Recomendamos a utilização de luvas e tomar todo o tipo de precauções ao limpar o interior do exaustor. Reparação

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

• Não ponha em funcionamento o exaustor se o cabo de alimentação eléctrica estiver deteriorado ou com cortes, ou se o aparelho mostrar indícios de deteriorações visíveis na zona dos comandos.

• Se o módulo de LED estiver avariado, deve ser substituído pelo fabricante, por um agente de assistência ou por pessoal qualificado para evitar uma situação de perigo.

• Se o exaustor deixar de funcionar, ou o fizer de forma anormal, desligue-o da rede e entre em contacto com o Serviço de Assistência Técnica.

• Para qualquer reparação, dirija-se ao Serviço de Assistência Técnica qualificado mais próximo, usando sempre sobresselentes originais. As reparações ou alterações realizadas por outro pessoal podem provocar danos ao aparelho ou um mau funcionamento, pondo em perigo a sua segurança.39

A Teclas que permitem selecionar 6 velocidades. Intensiva Velocidade 5 Velocidade 4 Velocidade 3 Velocidade 2 Velocidade 1 B Tecla de iluminação C Iluminação mediante lâmpadas. D Filtros situados sobre a zona de cozedura, facilmente extraíveis para serem lavados. E Conjunto extraível que permite uma maior superfície de captação de gorduras. F Possibilidade de incorporar filtros de carvão activo (Fig. 2). G Alhetas anti-retorno que serão colocadas na boca de saída, situando os extremos nos orifícios dispostos para tal (Fig. 6). Para conseguir uma aspiração mais eficaz, recomendamos-lhe pôr em funcionamento o exaustor alguns minutos antes de cozinhar (entre 3 e 5 minutos) para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos. Do mesmo modo, mantenha o exaustor a funcionar uns minutos depois de cozinhar para o arrasto total de fumos e odores para o exterior. Operações de funcionamento

1. Ao abrir a bandeja, o exaustor entra em

funcionamento na última velocidade utilizada, dependendo do estado em que estava na última utilização.

2. Para aumentar a velocidade gradualmente,

necessárias até alcançar a máxima velocidade.

3. A sexta velocidade é temporizada e assim

o exaustor reduzirá automaticamente a velocidade após 7 minutos.

4. Para reduzir gradualmente a velocidade,

5. Para desligar o exaustor em qualquer

velocidade, mantenha pressionada a tecla Funcionamento temporizado:

1. Programação do tempo de

funcionamento: a. Abrir a bandeja com os motores desligados ou em funcionamento.

um dos leds pisque rapidamente.

seleccionar o tempo de aspiração. Cada led corresponde a 5 minutos de funcionamento. O tempo máximo de funcionamento é de 30 minutos (o LED correspondente à velocidade intensiva pisca rapidamente). d. 5 segundos após pressionar as teclas, o LED correspondente ao tempo selecionado para de piscar rápido e o LED correspondente à velocidade selecionada começa a piscar lentamente. e. Em modo temporizado, a velocidade dos motores pode regular-se pressionando a

2. Anulação do funcionamento temporizado

que os motores desliguem, ou fechar a bandeja.40 Iluminação Para ligar e desligar a iluminação pressione a Ao puxar a bandeja, a iluminação acende ou fica desligada, dependendo do estado em que estava na última utilização. Antes de efectuar qualquer operação de limpeza e manutenção, certifique-se de que o aparelho está desligado da rede. Para realizar trabalhos de limpeza e manutenção, cumpra com as Instruções de Segurança. O risco de fogo existe caso a limpeza não seja fetuada de acordo com as instruções de segurança. Limpeza do filtro Para extrair os filtros dos seus alojamentos, liberar os pontos de fixação. Proceda à limpeza, introduzindo-os na máquina de lavar loiça, (ver observações) ou deixando-os mergulhados em água quente o tempo necessário para facilitar a eliminação de gorduras, ou se preferir mediante o uso de sprays específicos (protegendo as partes não metálicas). Finalizada a limpeza, proceda à sua secagem. Para recolocar os filtros, proceda de forma inversa à da sua retirada. Assegure-se que o fecho do filtro fica bem preso no alojamento para evitar quedas intempestivas dos filtros. Atenção: o exaustor não funcionará até que reinstale o filtro principal. Observações: A limpeza na máquina de lavar loiça com detergentes agressivos pode escurecer a superfície metálica sem afectar a sua capacidade de retenção de gorduras. Atenção: A limpeza de filtros deve ser realizada uma vez por mês, no mínimo, dependendo da utilização do exaustor. Deve levar-se em consideração que ao cozinhar há deposição de gorduras no exaustor e no filtro, mesmo quando este não estiver em funcionamento. Limpeza do corpo do exaustor Recomenda-se a utilização de água com detergente, aproximadamente a 40ºC, tal como um pano humedecido nessa água para a limpeza do exaustor, incidindo especialmente nas fendas. Posteriormente, passar um pano seco que não desprenda pêlos. Atenção:

• Nunca utilizar esfregões metálicos nem utilizar produtos abrasivos que possam estragar a superfície.

• Nunca raspar a superfície com objectos duros, tais como facas, tesouras, etc. Método de limpeza para vidros exteriores Utilize um pano de microfibra e água; se necessário, utilize um detergente neutro. Não devem ser utilizados detergentes ou outros materiais de limpeza abrasivos. Filtro de carvão activo

• Para colocar o filtro de carvão faça coincidir a ancoragem do motor com a ancoragem do filtro de carvão activo e gire-o no sentido do relógio.

• A duração do filtro de carvão activo é de três a seis meses, dependendo das condições particulares de utilização.

• O filtro de carvão activo não pode ser lavado nem regenerado. Uma vez esgotado, deve ser substituído.

• Para substituir os filtros gastos por outros novos, proceda no sentido inverso ao da sua montagem.

• É possível que, com a instalação de filtros de carvão ativo, possa ser observada uma redução do caudal de extração do exaustor.41

Este aparelho foi desenhado, testado e fabricado de acordo com:

• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Para fixar o exaustor ao móvel por utilizar uma das seguintes opções: a) Fixação da parte superior ao móvel: A figura 4 indica a posição dos furos para a fixação ao móvel. b) Aos laterais internos do móvel: Quando a carcaça se ajusta ao interior do móvel, aparafusar com 2 parafusos de cada lado a partir do interior da carcaça, utilizando os orifícios laterais. A parte inferior do exaustor deverá ser colocada a uma altura mínima de 50 cm da bancada para fogões eléctricos e 65 cm. para fogões a gás. Se as instruções de instalação de fogões a gás indicam uma distância superior, deve ter-se em conta. Para obter um rendimento óptimo, o comprimento da conduta de evacuação exterior não deverá ser superior a QUATRO metros, nem ter mais de dois ângulos (cotovelos) de 90º. Embora seja recomendável a evacuação de gases para o exterior, podem ser instalados filtros de carvão activado que permitam que os gases sejam devolvidos à cozinha através do tubo de saída. Caso queira substituir a frente original por outra igual ao móvel, deverá seguir as seguintes instruções (Fig. 3):

• Extrair o Conjunto extraível.

• Desapertar os parafusos (T) que fixam a frente.

• Instalar a nova frente fixando-a da mesma forma que a substituída. Antes de solicitar o serviço de reparações, confirme o seguinte: Defeito Possível causa Solução O exaustor não funciona O cabo de alimentação não está ligado Ligar o cabo à rede elétrica Não chega tensão à tomada Proceda a revisar / consertar a rede elétrica O exaustor não aspira suficiente ou vibra Filtro saturado de gordura Proceda à limpeza ou substituição do filtro Obstrução da conduta de saída de ar Elimine as obstruções Conduta de ar inadequada Contacte um instalador e siga as instruções deste manual42 Defeito Possível causa Solução As lâmpadas não acendem Lâmpadas avariadas Contacte o Centro de Apoio ao Cliente. 6815 PLUS: ILCOS D Code: DSL-12-S-500 6415 PLUS ILCOS D Code: DSL-12-S-500 9415 PLUS ILCOS D Code: DSL-12-S-500 9815 PLUS ILCOS D Code: DSL-12-S-700

Poupança de energia Este aparelho é economizador de energia, mas existem algumas dicas sobre como economizar ainda mais energia:

• Enquanto estiver a cozinhar, certifique-se de que existe suprimento de ar suficiente para permitir que o exaustor funcione de maneira eficiente e com um baixo nível de ruído.

• Ajuste a velocidade do ventilador para a quantidade de vapor produzido enquanto cozinha. Uitlize o modo intensivo apenas quando necessário. Quanto menor a velocidade do ventilador, menos energia é consumida.

• Se o cozinhado produzir grandes quantidades de vapor, selecione logo a velocidade mais alta do ventilador. Se o vapor já estiver espalhado pela cozinha, o exaustor necessitará de ficar ligado durante mais tempo, consumindo mais energia.

• Desligue o exasustor caso não necessite dele.

• Desligue a luz caso não necessite da mesma.

• Limpe e (se necessário) substitua o filtro em intervalos regulares para aumentar a eficácia do sistema de ventilação e evitar o risco de incêndio.

• Coloque as tampas nas panelas para reduzir o vapor e a condensação. Eliminação da embalagem A embalagem está assinalada com o Ponto Verde. Para eliminar todos os materiais de embalamento, como o cartão, esferovite e as películas utilize os contentores adequados. Deste modo é garantida a reutilização dos materiais de embalamento. Desmontagem do aparelho:

1. Desligue a alimentação elétrica da

4. Suportando o aparelho, remova os

parafusos que o fixam à parede.

5. Para eliminação, siga as indicações de

proteção ambiental adequadas. Eliminação de aparelhos fora de uso A diretiva Europeia 2012/19/UE referente à gestão de Resíduos de Equipamentos Elétricos e Eletrónicos (REEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos de forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos. Antes de eliminar o seu aparelho, inutilize-o. Puxe o cabo de alimentação, corte-o e elimine-o.43
