РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CNL 6815 PLUS TEKA

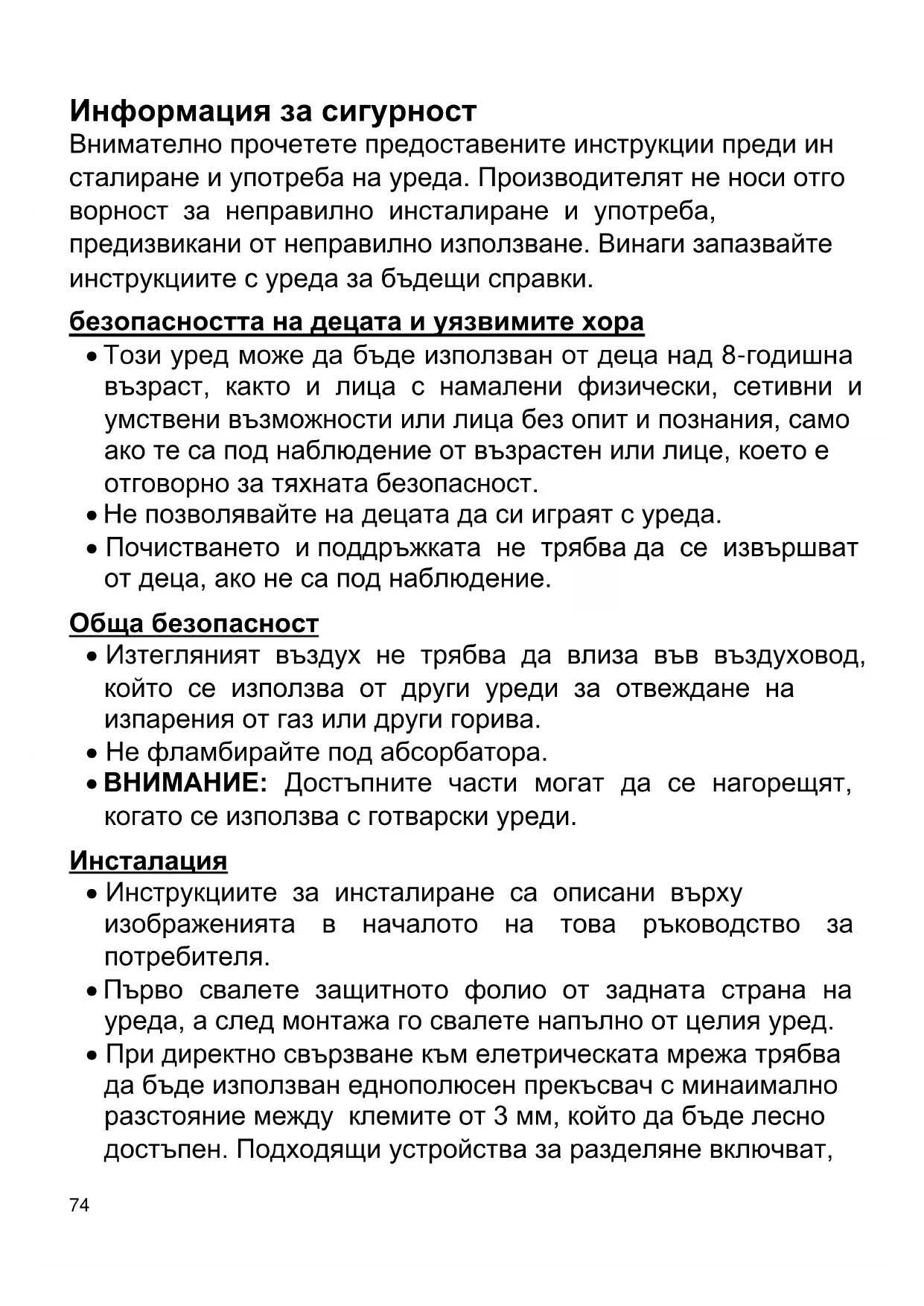

Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда. ROMÂNĂ

• Този уред може да бъде използван от деца над 8-годишна възраст, както и лица с намалени физически, сетивни и умствени възможности или лица без опит и познания, само ако те са под наблюдение от възрастен или лице, което е отговорно за тяхната безопасност.

• Не позволявайте на децата да си играят с уреда.

• Почистването и поддръжката не трябва да се извършват от деца, ако не са под наблюдение. Обща безопасност

• Изтегляният въздух не трябва да влиза във въздуховод, който се използва от други уреди за отвеждане на изпарения от газ или други горива.

• Не фламбирайте под абсорбатора.

• ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди.

• Инструкциите за инсталиране са описани върху изображенията в началото на това ръководство за потребителя.

• Първо свалете защитното фолио от задната страна на уреда, а след монтажа го свалете напълно от целия уред.

• При директно свързване към елетрическата мрежа трябва да бъде използван еднополюсен прекъсвач с минаимално разстояние между клемите от 3 мм, който да бъде лесно достъпен. Подходящи устройства за разделяне включват,75

например, прекъсвания, RCD и контактори. Тази инсталация трябва да отговаря на действащите разпоредби.

• Ако електрическото свързване се осъществява чрез щепсел и това остава достъпно след монтажа, тогава не е необходимо да се осигури споменатото отделящо устройство.

• Помещението трябва да има достатъчно добра вентилация, ако абсорбатора ще се използва едновременно с други уреди, които използват енергия, различна от електрическата.

• Долната част на абсорбатора трябва да е на височина най-малко 50 см от електрически котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазенo.

• При инсталирането на абсорбатора следва да се съобразите с местните норми и стандарти и да спазите изискванията за вентилация.

• Когато абсорбатора работи едновременно с друг неелектрически уред за готвене, въздушното налягане, което се получава в отдушника, не трябва да превишава 4 Pa (4x10

• Преди да включите абсорбатора се уверете, че честотата и волтажът в електрическата мрежа съответстват на отбелязаните такива на стикера с техническите данни, намиращ се от вътрешната страна на абсорбатора.

• За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки с ъгъл 90º.

• Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята.76

• Съществува риск от пожар, ако почистването на абсорбатора не се осъществи в съответствие с инструкциите описани в това ръководство.

• Не допускайте да се натрупва мазнина, върху която и да е част на абсорбатора и особено във филтрите – ТОВА УВЕЛИЧАВА РИСКА ОТ ПОЖАР!

• Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не.

• Препоръчваме използването на ръкавици и повишено внимание при почистване на вътрешността на аспиратора.

• Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, негов сервизен представител или подобни квалифицирани лица, за да се избегне

• Не включвайте уреда ако захранващия кабел е повреден или забележите някаква нередност по контролния панел.

• Ако има повреда в LED осветлението, то тя трябва да бъде отстранена единствено от квалифициран специалист.

• Ако абсорбатора спре да работи или не фукционира нормално, го изключете от електрическото захранване и се свържете с техническия сервиз.

• Моля, свържете се с най-близкия сервиз на квалифицирана техническа помощ за всякакви ремонти винаги с помощта на оригинални резервни части. Ремонт и модификации, извършени от други, могат да повредят екстрактор или да причинят това да се повреди и да предизвика рискове за безопасността.77

Описание на уреда (Фиг. 1-6) A Mоторни тикам контрол, което позволява да избират три скорости. Скорост 1 Скорост 2 Скорост 3 Скорост 4 Скорост 5

B Настройки на лампа C Осветление с електрически лампи. D Филтри, разположени над пространството за готвене и позволяващи лесно изваждане и почистване. E Издърпващ се плъзгач, увеличаващ общата площ на абсорбиране. F Възможност за поставяне на филтри с активен въглен (Фиг. 2). G Антивъзвръщателен клапан, чиито крила трябва да бъдат поставени в предназначените за целта отвори в абсорбатора на изхода за въздуховода (Фиг. 6). Инструкции за употреба За да имате по-добра абсорбация, Ви препоръчваме да включите уреда няколко минути (3-5 минути) преди да започне готвенето - така ще се постигне по- стабилен и постоянен въздушен поток за отстраняване на миризмите. Също така, след приключване на готвенето оставете абсорбатора да поработи още няколко минути, така че да отведе всички пари и миризми от помещението. Инструкции за употреба

1. Когато издърпате дефлекторната

плоча, абсорбатора ще започне с последната скорост, колко дълго е бил използван абсорбатора последния път.

2. За постепенното увеличаване на

скоростта, натиснете символа толкова пъти, колкото е необходимо, докато не достигнете максималната

3. Шестата скорост е програмирана за

период от време 7 минути, след който абсорбатора автоматично намаляване на скорост.

4. За постепенното намаляване на

скоростта, натиснете символа “ “ толкова пъти колкото е необходимо.

5. За да изключите директно

абсорбаторът, задръжте символа “ “ натиснат за период от време 3 секунди. Програмиране на таймера за отложено

1. Програмиране на таймера

a. При изтеглен панел на абсорбатора с включване и изключване на моторите. b. При натиснат бутон “ ” докато моторите достигнат скорост 6 и всички индикатори започнат да мигат бързо. c. Натиснете бутона “ ” или “ “ за да настроите времето за аспирация. Всеки индикатор отговаря на 5 минутно работно време. Максималното време на работа е 30 минути (индикатора отговарящ на интензивната скорост ще започне да мига бързо). d. 5 секунди след натискането на бутона, съответния индикатор отговарящ за времето ще спре да мига бързо, а този отговарящ за избраната степен на78 мощност (скорост) ще започне да мига

e. Когато уреда е в режим на отложено изключване, скоростта на аспирация може да се настройва посредством бутона “ “ или “ ”.

2. Отказване на функцията отложено

изключване: a. Натиснете и задръжте бутона “ “ докато моторите се изключат и затворете панела на абсорбатора.

Осветлението на уреда може да бъде включвано и изключвано от бутона . Когато издърпате дефлекторната плоча, осветлението ще се включи автоматично или ще се изключи, в зависимост от това, колко дълго е бил използван абсорбатора последния път. Почистване и поддръжка Преди да започнете каквато и да е работа по почистване и поддръжка на абсорбатора го изключете от електрическата мрежа. При почистването и поддържането спазвайте инструкциите за безопасност. Съществува риск от пожар, ако почистването на уреда не е в съответствие с посочените инструкции. Почистване на филтрите За да извадите филтрите от местата им, ги освободете от закопчалките, които ги поддържат. Измийте филтрите в съдомиялна машина (вижте забележките) или ги оставете да постоят в гореща вода, така че да се улесни премахването на мазнините, а ако желаете, използвайте специален спрей (пазете неметалните им части). След почистването ги оставете да

За да подмените филтрите, продължете по обратния път към тяхното отстраняване. Уверете се, че резето на филтъра е здраво закрепено към корпуса, за да предотвратите ненавременни капки от филтрите. Внимание: аспиратора няма да работи, докато не преинсталирате основните

Забележка: Миенето в съдомиялна машина с „агресивен” (силен) почистващ препарат може да потъмни повърхността на металните части на филтрите, без това да повлияе на способността им да улавят изпаренията. Внимание: Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не. Почистване на корпуса на абсорбатора За почистване се препоръчва използването на кърпа, напоена в гореща вода (около 40°C) със сапун, като обърнете специално внимание на ъглите. След това подсушете с суха кърпа

• Никога не използвайте кухненска тел или четки, както и абразивни препарати, които могат да наранят повърхностите на абсорбатора.

• Не използвайте остри метални предмети, като ножове, ножици и други.79

Използвайте микрофибърна кърпа и вода и, ако е нужно, добавете мек сапун. Не трябва да се използват агресивни почистващи материали или почистващи

Филтри с активен въглен

• За да поставите филтрите с активен въглен, поставете техните захващащи части в предвидените за това отвори на двигателя, като бъдат завъртени по посока на часовниковата стрелка.

• Филтрите с активен въглен са годни от 3 до 6 месеца в зависимост от употребата на абсорбатора.

• Филтрите с активен въглен не се мият, нито възстановяват. След тяхната употреба трябва да се заменят с нови.

• За да свалите използваните филтри, следвайте обратната процедурата на тази при поставянето им.

• При монтаж на въглеродни филтри може да се забележи намаляване на мощността на засмукване на абсорбатора. Технически данни Електрически характеристики: УКАЗАНИ СА НА СТИКЕРА С ЕЛЕКТРИЧЕСКИ ПОКАЗАТЕЛИ Този уред е проектиран, тестван и произведен в съответствие с:

За да монтирате абсорбаторът в кухнята, моля изберете една от следните опции: a) Към горната част на мебелите: Следвайте указанията на фиг. 4, където позицията на дупките e отбелязана. b) Към вътрешната страна на шкафа (със

Когато поставите тялото на абсорбатора вътре в шкафа, закрепете го с два винта към всяка от вътрешните страни на шкафа, използвайки техните странични отвори. Долната част на абсорбатора трябва да е на височина най-малко 60 см от електрическите котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазенo. За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки с ъгъл 90о. Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята. ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди. Ако желаете да замените предния панел с друг, който да съответства на кухненската мебел, направете следното (Фиг. 3):

• Издърпайте плъзгача.

• Отвийте винтовете (T), които държат предния панел.

• Поставете новия панел с помощта на същите винтове.80 Ако нещо не работи Преди да потърсите техническа помощ при възникнал проблем, моля проверете:

Захранващият кабел не е

Свържете кабела към електрическото

Абсорбирането не е задоволително или има вибрации Филтрите са запушени Почистете или заменете филтрите Въздоховодът е запушен Почистете въздуховода Въздуховодът е

Свържете се със специалиста, монтирал уреда и спазвайте настоящите инструкции Лампите не светят Лампите са изгорели Заменете лампите 6815 PLUS: ILCOS D Code: DSL-12-S-500 6415 PLUS ILCOS D Code: DSL-12-S-500 9415 PLUS ILCOS D Code: DSL-12-S-500 9815 PLUS ILCOS D Code: DSL-12-S-700 Опазване на околната среда Спестяване на енергия Този уред е енергоефективен, но има някои съвети как да спестите още повече

• По време на готвенето се уверете, че има достатъчно количество въздух, за да може аспираторът да работи ефективно и с ниско ниво на шум при

• Регулирайте скоростта на вентилатора спрямо количеството пара, получено по време на готвене. Използвайте интензивен режим само когато е необходимо. Колкото по- ниска е скоростта на вентилатора, толкова по-малко енергия се изразходва.

• Ако при готвене се получават големи количества пара, изберете по- високата скорост на вентилатора своевременно. Ако готварската пара вече се е разпространила из кухнята, аспираторът ще трябва да работи по- дълго, като по този начин ще консумира повече енергия.

• Изключете аспиратора, ако вече не ви

• Изключете осветлението, ако вече не ви е нужно.

• Почистете и (ако е необходимо) сменете филтъра на чести интервали, за да увеличите ефективността на вентилационната система и да предотвратите риска от пожар.

• Поставяйте капаци на тенджерите и тиганите, за да намалите парата и

Изхвърляне на опаковъчните

Опаковъчните материали носят знака „Зелена точка”. Изхвърляйте всички опаковъчни материали, като картон, полиуретан и фолиа, в съответните контейнери. Така ще бъдете сигурни, че тези материали ще бъдат рециклирани. Премахване на оборудването:

1. Изключете мрежовото захранване.

2. Свалете въздуховодния капак над

3. Изключете въздуховода.

4. Поддържайки оборудването,

отстранете винтовете, които го придържат към стената.81

5. За изхвърляне на отпадъци

действайте в съответствие с подходящите указания за опазване на околната среда. Изхвърляне на уреди, излезли от

Съгласно Европейската директива 2012/19/ЕU касаеща управлението на отпадъците от електрически и електронни уреди, домакинските електроуреди не трябва да попадат в нормалния градски поток от твърди отпадъци. Уредите излезли от употреба, трябва да бъдат събрани отделно, за да се оптимизира процесът за обработка и рециклиране на съставляващите ги материали, както и за да се предпазят от потенциални опасности човешкото здраве и околната среда. Символът със зачертан с кръст контейнер за боклуци трябва да бъде поставян на всички подобни уреди, за да напомня за задължението те да бъдат изхвърляни и съответно събирани
