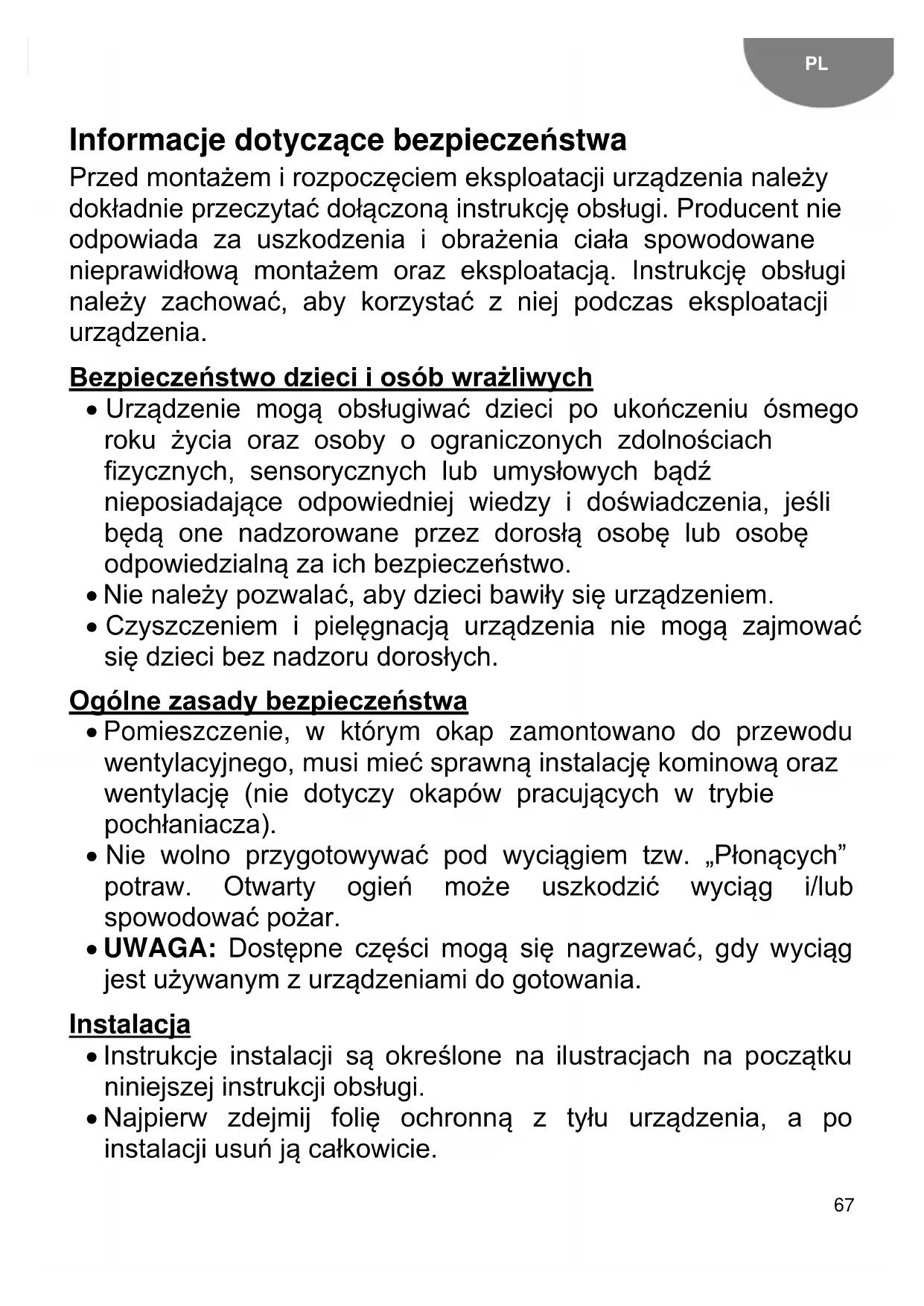

Informacje dotyczące bezpieczeństwa Przed montażem i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową montażem oraz eksploatacją. Instrukcję obsługi należy zachować, aby korzystać z niej podczas eksploatacji urządzenia. Bezpieczeństwo dzieci i osób wrażliwych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeństwo.

• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.

• Czyszczeniem i pielęgnacją urządzenia nie mogą zajmować się dzieci bez nadzoru dorosłych. Ogólne zasady bezpieczeństwa

• Pomieszczenie, w którym okap zamontowano do przewodu wentylacyjnego, musi mieć sprawną instalację kominową oraz wentylację (nie dotyczy okapów pracujących w trybie pochłaniacza).

• Nie wolno przygotowywać pod wyciągiem tzw. „Płonących” potraw. Otwarty ogień może uszkodzić wyciąg i/lub spowodować pożar.

• UWAGA: Dostępne części mogą się nagrzewać, gdy wyciąg jest używanym z urządzeniami do gotowania. Instalacja

• Instrukcje instalacji są określone na ilustracjach na początku niniejszej instrukcji obsługi.

• Najpierw zdejmij folię ochronną z tyłu urządzenia, a po instalacji usuń ją całkowicie.68

• W instalacji elektrycznej należy przewidzieć urządzenie, które umożliwia odłączenie od sieci o szerokości rozwarcia styku minimum 3 mm na wszystkich żyłach. Odpowiednimi urządzeniami rozdzielającymi są np. wyłączniki LS, wyłączniki ochronne prądowe i styczniki.

• Jeśli dokonano podłączenia elektrycznego poprzez wtyczkę oraz jest ona łatwo dostępna, to nie ma konieczności montażu dodatkowego urządzenia rozdzielającego.

• Nie podłączać okapu do kanału kominowego, do którego podłączono urządzenia grzewcze opalane gazem lub innym paliwem (nie dotyczy okapów pracujących w trybie pochłaniacza).

• Dolna powierzchnia okapu powinna znajdować się co najmniej 50 cm nad palnikami elektrycznymi lub 65 cm nad palnikami gazowymi.

• W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących wentylacji i oddymiania pomieszczeń.

• Kiedy jednak uruchamią się wyciąg wraz z innymi urządzeniami niezasilanymi energią elektryczną, ciśnienie powietrza na wyjściu nie może przekraczać 4 Pa (4x10

• Przed przyłączeniem urządzenia do instalacji elektrycznej należy sprawdzić zgodność napięcia i częstotliwości z danymi na tabliczce znamionowej. Wyciąg powinien być podłączony do gniazdka z uziemieniem.

• W celu uzyskania optymalnego odprowadzenia powietrza, przewód nie powinien być dłuższy niż 4 metry i powinien posiadać maksymalnie dwa kolanka 90º.

• W przypadku braku możliwości odprowadzania oparów na zewnątrz, należy zainstalować filtr z węgla aktywnego. Filtr montuje się w korpusie wyciągu, poprzez wkręcanie go w kierunku zgodnym z ruchem wskazówek zegara.69

• Istnieje ryzyko pożaru, jeżeli czyszczenie nie jest przeprowadzane zgodnie z instrukcją.

• Nie dopuścić do gromadzenia się smaru w dowolnej części ekstraktora, zwłaszcza w filtrach smarów, ponieważ może ono spowodować zagrożenie pożarowe!

• Filtry należy czyścić zależnie od stopnia zabrudzenia, jednak nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również gdy urządzenie nie jest włączone.

• Zalecamy używanie rękawic podczas czyszczenia wnętrza urządzenia. Remont

• Jeśli przewód zasilający został uszkodzony, ze względów bezpieczeństwa jego wymianę powinien przeprowadzić producent, autoryzowany serwis lub inny wykwalifikowany specjalista. Ponadto do ww. czynności potrzebne są specjalne narzędzia.

• Nie należy uruchamiać okapu, jeżeli przewód elektryczny jest uszkodzony lub są widoczne uszkodzenia na panelu sterowania.

• Jeżeli moduł LED nie działa poprawnie musi zostać wymieniony przez producenta, autoryzowany serwis techniczny lub wykwalifikowaną osobę w celu uniknięcia zagrożenia.

• Jeżeli okap nie działa lub działa niepoprawnie, należy odłączyć go od zasilania i skontaktować się z autoryzowanym serwisem technicznym.

• W razie konieczności dokonania naprawy należy powiadomić najbliższy punkt serwisowy. Używać wyłącznie oryginalnych części zamiennych. Naprawy dokonane przez osoby nieuprawnione mogą spowodować uszkodzenie urządzenia lub zakłócić jego eksploatację. W żadnym wypadku nie podejmować samodzielnych prób naprawy.70 Opis urządzenia (Rys. 1-6) A Przyciski silnika pozwalające na wybór trzech prędkości. Prędkość 1 Prędkość 2 Prędkość 3 Prędkość 4 Prędkość 5 Intensywna B Ustawienia lampy C Oświetlenie D Filtry metalowe E Wysuwana część wyciągu F Mocowanie filtrów z węgla aktywnego (Rys. 2) G Zawór zwrotny (Rys. 6). Obsługa urządzenia Zaleca się włączenie okapu na kilka minut przed rozpoczęciem gotowania (3 – 5 minut), w ten sposób tworzy się stabilny ciąg powietrza jeszcze przed powstaniem oparów. Zaleca się również pozostawienie okapu włączonego (3 – 5 minut) po zakończeniu gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczy z przewodów wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia. Ustawienia operacyjne

1. Po wysunięciu części teleskopowej okap

rozpoczyna pracę z ostatnią prędkością, zależności od ustawienia po ostatnim wyłączeniu urządzenia.

2. Do stopniowego przyspieszenia

prędkości, naciskać przycisk tyle razy ile potrzeba aż do momentu osiągnięcia maksymalnej prędkości.

3. 6-ta prędkość jest stopniowana czasowo,

dlatego wyciąg po 7-ciu minutach automatycznie na zmniejszyć prędkość.

4. Do stopniowego zmniejszenia prędkości,

naciskać przycisk “ “ tyle razy ile potrzeba.

5. Aby wyłączyć bezpośrednio wyciąg z

jakiejkolwiek prędkości, należy utrzymać przyciśnięty przycisk “ “ przez 3 sekund. Programowanie czasu pracy okapu

a. Wysunąć szufladę wyciągu, niezależnie od tego, czy urządzenie jest włączone. b. Naciskać przycisk do momentu lampki kontrolne będą szybko migać. c. Naciśnąć " " lub " ", aby ustawić odpowiedni czas pracy okapu. Każdy podświetlony LED odpowiada 5 minutom pracy. Maksymalny czas pracy okapu to 30 minut (LED odpowiadający prędkości intensywnej zaczyna migać szybciej). d. 5 sekund po naciśnięciu przycisków, LED odpowiadający czasowi pracy okapu przestanie migać szybko, zaś LED odpowiadający wybranej prędkości zacznie migać wolno. e. W trybie timer prędkości można zmieniać za pomocą przycisku “ “ lub .

2. Anulowanie timera:

a. Naciskać przycisk “ “ do momentu aż silniki wyłączą się lub zamknąć szufladę wyciągu. Oświetlenie Oświetlenie włączyć lub wyłączyć poprzez naciśnięcie przycisku . Gdy część teleskopowa jest wysunięta, oświetlenie jest włączone lub wyłączone w zależności od ustawienia po ostatnim wyłączeniu urządzenia.71

Czyszczenie i konserwacja Przed przystąpieniem do czyszczenia należy upewnić się, czy urządzenie jest odłączone od zasilania. Przestrzegać instrukcji i wskazówek dotyczących bezpieczeństwa. Jeżeli prace konserwacyjne nie są przeprowadzane zgodnie z instrukcją, może wystąpić RYZYKO POŻARU! Czyszczenie filtrów Zwolnić zapadki i wyjąć filtry z mocowań. Wkład filtra wyczyścić w zmywarce do naczyń lub poprzez namoczenie w gorącej wodxie; dopuszczalne jest stosowanie środoków. Czyszczących w sprayu (zabezpieczając niemetalowe części). Po umyciu filtry dokładnie wysuszyć. Aby wymienić filtry, postępuj w odwrotnej kolejności do ich usuwania. Upewnij się, że zatrzask filtra jest dobrze przymocowany do obudowy, aby zapobiec przedwczesnemu zużyciu filtrów. Uwaga: okap nie będzie działać, dopóki ponownie nie zostaną zamontowane filtry metalowe. Uwaga: Niektóre środki myjące używane w zmywarkach mogą odbarwić metalową powierzchnię filtra na czarno. Nie ma to jednak wpływu na prawidłowość funkcjonowania urządzenia. Filtry należy czyścić zależnie od stopnia zabrudzenia, jednak nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również gdy urządzenie nie jest włączone. Czyszczenie obudowy Zalecane jest mycie miękką szmatką namoczoną w ciepłej wodzie z dodatkiem mydła lub płynu do mycia naczyń. Po umyciu dokładnie wytrzeć do sucha. Uwaga:

• Nie wolno używać metalizowanych gąbek do szorowania, proszków i mleczek szorujących

• I żadnych ostrych narzędzi do skrobania, np. noży, itp. Sposób czyszczenia zewnętrznychpowierzchni szklanych Należy używać mikrofazy i wody, a w razie potrzeby dodać łagodnego roztworu mydła. Nie stosować źrących środków czyszczących lub detergentów. Filtr z węgla aktywnego

• Aby założyć filtry należy ustawić je zgodnie z oznaczeniami na wylotach turbiny i przekręcić zgodnie z ruchem wskazówek zegara.

• Żywotność filtrów wynosi 3 – 6 miesięcy zależnie od intensywności używania wyciągu.

• Filtrów z węgla aktywnego nie można myć lub regenerować. Zużyte należy wymienić na nowe.

• Aby zdjąć zużyte filtry postępować w odwrotnej kolejności.

• Po zainstalowaniu filtrów węglowych można zaobserwować w okapie zmniejszenie się prędkości odsysania. Informacje techniczne Charakterystyka techniczna:

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Wydajność: EN/IEC 61591; ISO 5167-1;

2; EN/IEC 61000-3-3. Montaż Do montażu wyciągu w meblach, należy wybrać jedną z poniższych opcji: a) Do górnej części mebla: Należy użyć wymiary z rysunku 4, gdzie są wskazane pozycje otworów przelotowych. b) Do wewnętrznej ścianki zabudowy (bez wykorzystania zaczepów): Jeśli obudowa okapu styka się bezpośrednio ze ściankami zabudowy, urządzenie należy przykręcić od wewnątrz, bezpośrednio do ścianek zabudowy, wykorzystując boczne otwory montażowe. Dolna powierzchnia wyciągu powinna znajdować się, co najmniej 65 cm nad palnikami gazowymi, lub 50 cm nad palnikami elektrycznymi. Jeśli instrukcje montażu kuchni gazowych nakazują większą odległość, należy tego przestrzegać. Aby uzyskać optymalną wydajność, długość przewodu odprowadzającego powietrze, nie powinien być dłuższy niż CZTERY metry i nie powinien posiadać więcej jak dwa kolanka 90º. W przypadku braku możliwości odprowadzania oparów na zewnątrz, można zainstalować filtry z węgla aktywnego, które pozwalają na powrót filtrowanych oparów do kuchni przez przewód wyjściowy. Jeśli istnieje potrzeba wymiany oryginalnego frontu na inny pasujący do mebli kuchennych, postępuj zgodnie z poniższym opisem (Rys.3):

• Odkręć śruby (T) mocujące listwę ozdobną.

• Zainstaluj nową listwę mocując ją w taki sam sposób jak tą, która została wymieniona. Jeśli coś nie działa Przed wezwaniem serwisu należy sprawdzić: Problem Prawdopodobna przyczyna Rozwiązanie Silnik okapu nie działa. Kabel zasilający nie jest podłączony do sieci. Podłączyć kabel do sieci. Nie ma napięcia w sieci. Sprawdzić bezpieczniki. Okap wibruje. Niedostateczna moc ciągu. Filtry są zabrudzone. Wymienić filtry węglowe. Zablokowany jest wylot powietrza. Umyć filtry metalowe. Niedostateczny wylot powietrza Udrożnić przewód odprowadzający Oświetlenie nie działa. Żarówki przepaliły się. Wymienić żarówki. 6815 PLUS: ILCOS D Code: DSL-12-S-500 6415 PLUS ILCOS D Code: DSL-12-S-500 9415 PLUS ILCOS D Code: DSL-12-S-500 9815 PLUS ILCOS D Code: DSL-12-S-70073

Opakowanie i wycofanie z eksploatacji Oszczędzanie energii To urządzenie jest energooszczędne, ale istnieje kilka wskazówek, jak zaoszczędzić jeszcze więcej energii:

• Podczas gotowania należy zadbać o wystarczający dopływ powietrza, aby okap mógł pracować wydajnie i przy niskim poziomie hałasu.

• Dostosuj prędkość wentylatora do ilości pary wytwarzanej podczas gotowania. Używaj najwyższych obrotów tylko wtedy, gdy jest to wymagane. Im niższa prędkość wentylatora, tym mniej energii jest zużywane.

• Jeśli podczas gotowania wytwarzana jest dużą ilość pary, w odpowiednim momencie wybierz wyższą prędkość wentylatora. Jeśli para rozprzestrzeniła się już po kuchni, okap będzie musiał pracować dłużej, zużywając więcej energii.

• Wyłącz okap, jeśli go już nie potrzebujesz.

• Wyłącz światło, jeśli go już nie potrzebujesz.

• Czyść i (jeśli to konieczne) wymieniaj filtr w regularnych odstępach czasu, aby zwiększyć skuteczność wentylacji i zapobiec ryzyku wybuchu pożaru.

• Nałóż pokrywkę na patelnie, aby zmniejszyć ilość pary i skraplania. Opakowanie Powyższy symbol oznacza, że wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku. Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Usuwanie sprzętu:

1. Odłączyć zasilanie sieciowe.

2. Zdejmij osłonę kanału nad okapem.

4. Aby wesprzeć sprzęt, usuń wkręty

mocujące go do ściany.

5. W przypadku usuwania odpadów

postępuj zgodnie z odpowiednimi wytycznymi dotyczącymi ochrony środowiska. Wycofanie z eksploatacji Niniejsze urządzenie posiada oznaczenia zgodne z Dyrektywą Europejską 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Powyższy symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, z przeznaczeniem jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych. Zapewniając prawidłowe złomowanie niniejszego urządzenia przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności, odcinając kabel elektryczny.74 Информация за сигурност Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда. Производителят не носи отго ворност за неправилно инсталиране и употреба, предизвикани от неправилно използване. Винаги запазвайте инструкциите с уреда за бъдещи справки. безопасността на децата и уязвимите хора
