MANUAL DE UTILIZARE DS18DSDL HITACHI

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă p ărul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și / sau de la setul de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

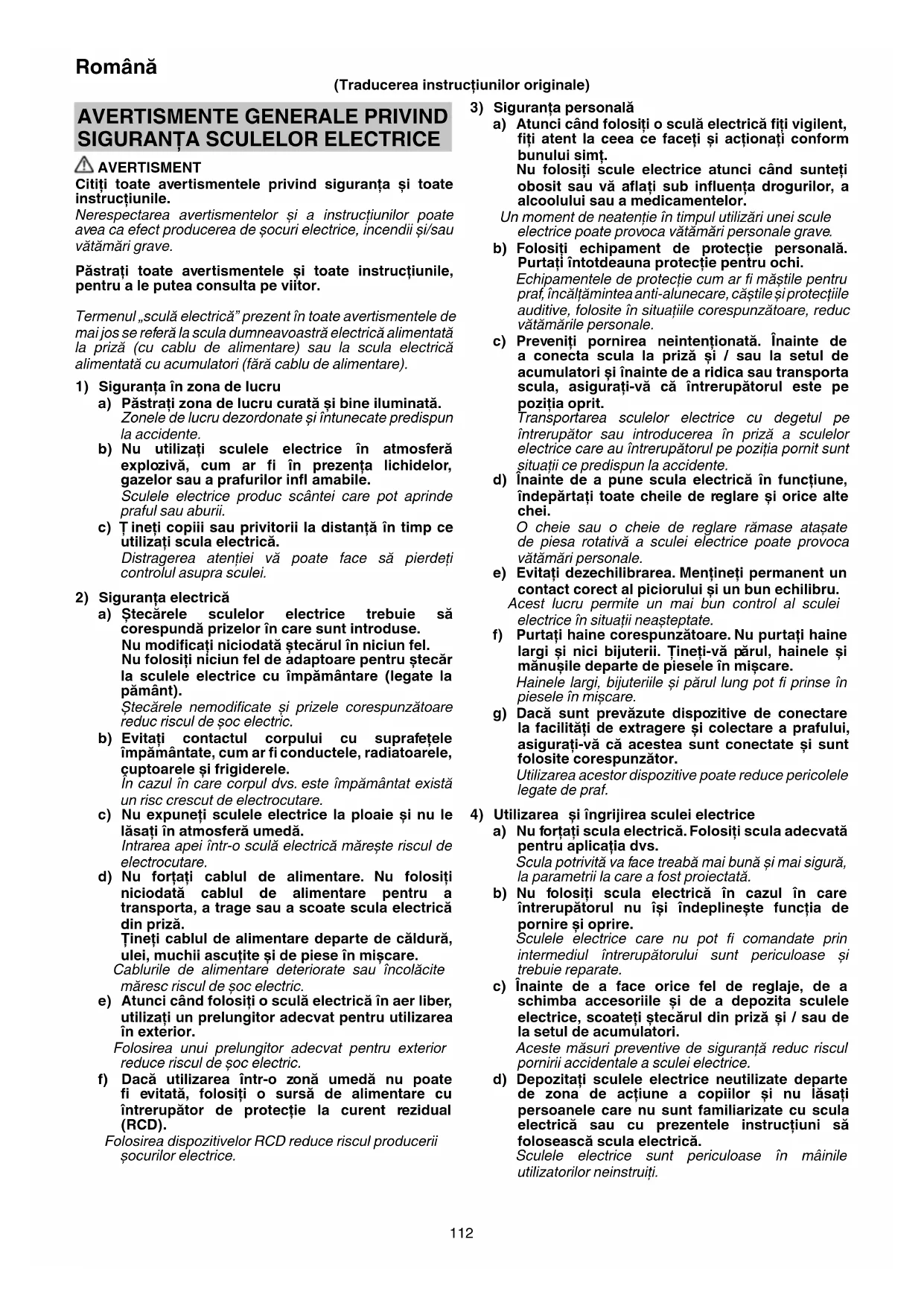

AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţ ineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosfer ă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 0000BookDS14DSDL.indb1120000BookDS14DSDL.indb112 2017/12/0410:34:462017/12/0410:34:46113 Română e) Întreţinerea sculelor electrice. Verifi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevă zute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţ inerea siguranţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

1. Purtaţi căști de protecţie când lucraţi cu mașina de

înșurubat cu impact. Expunerea la zgomot poate duce la pierderea auzului. <DS14DSDL/DS18DSDL/DV14DSDL/DV18DSDL>

1. Folosiţi mânerul / mânerele auxiliar(e), dacă au fost

furnizate împreună cu scula. Pierderea controlului poate provoca vătămări personale.

2. Apucaţi scula electrică de suprafeţele izolate de

prindere, atunci când executaţi o operaţiune în care accesoriul de tăiere sau de fi xare poate intra în contact cu cabluri ascunse. Accesoriile de tăiere și de fi xare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părţile metalice descoperite și pot electrocuta operatorul. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că zona de perforare nu conţine nicio

obstrucţie ascunsă, inclusiv cabluri electrice, conducte de apă și gaz. Perforarea acestora poate conduce la șocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asiguraţi-vă că ţineţi scula ferm în timpul folosirii ei.

Nerespectarea avertismentelor poate duce la accidente sau vătămări.

3. Securizaţi elementul de prelucrat. Un element securizat

cu dispozitive de prindere sau într-o menghină își păstrează poziţia mult mai bine decât dacă este ţinut manual.

4. Pregătirea și verifi carea locului de muncă. Verifi caţi dacă

locul de muncă este corespunzător, urmând măsurile de precauţie.

5. Nu permiteţi pătrunderea materiilor stră

ine în orifi ciul pentru conectarea acumulatorului.

6. Nu demontaţi niciodată acumulatorul sau încărcătorul.

7. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

9. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

10. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

11. Strângeţi manșonul sufi cient de tare la montarea bitului

în mandrina fără cheie. Dacă manșonul nu este strâns sufi cient, bitul poate aluneca sau poate să se desprindă, provocând vătămări.

12. La schimbarea vitezei de rotaţie cu butonul comutator,

asiguraţi-vă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se rotește va defecta cutia de viteze.

13. Cadranul ambreiajului nu poate fi poziţionat între

numerele „1, 3, 5 … 22” sau între puncte și scula nu trebuie folosită cu cadranul ambreiajului între „22” și linia din mijlocul marcajului de perforare. Acţionând astfel, se poate deteriora.

14. Oprirea unităţii după muncă neîntreruptă.

15. După folosirea neîntreruptă pentru lucrări de strângere a

șuruburilor de lemn, opriţi unitatea timp de aproximativ 15 minute atunci când înlocuiţi acumulatorul. Temperatura motorului, întrerupătorului etc. va crește dacă începeţi să lucraţi din nou imediat după înlocuirea acumulatorului, ducând în cele din urmă la ardere.

16. Motorul se poate opri în cazul în care scula este

supraîncărcată. Dacă acest lucru se întâmplă, eliberaţi întrerupătorul sculei și eliminaţi cauza supraîncă rcării.

17. Rotaţia motorului poate fi blocată atât timp cât unitatea

este folosită ca burghiu. În timpul folosirii mașinii de înșurubat, aveţi grijă să nu blocaţi motorul. 0000BookDS14DSDL.indb1130000BookDS14DSDL.indb113 2017/12/0410:34:472017/12/0410:34:47114 Română

18. Dacă motorul este blocat, opriţi imediat alimentarea

electrică. Dacă motorul este blocat pentru un timp, motorul sau acumulatorul se pot arde.

19. Utilizarea acumulatorului într-o atmosferă rece (sub 0

grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzește.

20. Instalaţi, ferm, cârligul. Dacă nu aţi instalat, ferm, cârligul,

vă puteţi vătăma în timpul utilizării.

21. Ledul se stinge în mod automat după 15 minute, pentru

a evita descărcarea acumulatorului, dacă aţi uitat să îl stingeţi.

22. Nu priviţi sursa de lumină direct. Vă puteţi vătăma ochii.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf.

Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proasp ătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel și cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. DS14DSDL / DS18DSDL: Masina de gaurit si insurubat cu acumulator DV14DSDL / DV18DSDL: Masina de insurubat si gaurit cu percutie cu acumulator Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/ CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. V Tensiune nominală

Viteză la mers în gol Bpm Forţă de impact Ls Viteză mică Hs Viteză mare 0000BookDS14DSDL.indb1140000BookDS14DSDL.indb114 2017/12/0410:34:472017/12/0410:34:47115 Română Cărămidă Lemn Metal Șurub mecanic Șurub pentru lemn Capacitate mandrină

Greutate Găurire Găurire de impact Pornire Oprire Deconectaţi acumulatorul Capacitate acumulator Întrerupător lumină Întrerupător indicator de încărcare a acumulatorului Schimbare viteză rotaţie – Viteză mare Schimbare viteză rotaţie – Viteză mică Rotaţie în sensul acelor de ceasornic Rotaţie contrară acelor de ceasornic Acumulatorul este aproape descărcat. Încărcaţi acumulatorul cât mai curând. Acumulatorul este pe jumătate descărcat. Acumulatorul este încărcat destul. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine și accesoriile enumerate la pagina 169. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII

<DS14DSDL / DS18DSDL>

○ Înșurubarea și îndepărtarea șuruburilor mecanice, șuruburilor pentru lemn și șuruburilor pentru tablă, etc. ○ Perforarea diverselor metale ○ Perforarea diverselor tipuri de lemn

<DV14DSDL / DV18DSDL>

○ Perforarea cărămizii și a bucăţilor de beton, etc. ○ Înșurubarea și îndepărtarea șuruburilor mecanice, șuruburilor pentru lemn și șuruburilor pentru tablă, etc. ○ Perforarea diverselor metale ○ Perforarea diverselor tipuri de lemn SPECIFICAŢII Specifi caţiile acestei mașini sunt enumerate în tabelul de la pagina 169. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi la sursa de alimentare. (Fig. 2)

Când încărcaţi acumulatorul de la o sursă de curent AC ○ Conectaţi cablul de alimentare al încărcătorului la un conector adecvat. Când conectaţi ștecărul încărcătorului la un conector, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă). PRECAUŢIE Nu folosiţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat. Când încărcaţi acumulatorul de la o sursă de curent auto DC 12V (UC18YML2) ○ Fixaţi încărcătorul acumulatorului în automobil. Folosiţi centura furnizată cu încărcătorul pentru a-l fi xa și pentru a preveni orice mișcare accidentală. (Vedeţi Fig. 15) PRECAUŢIE Nu depozitaţi încărcătorul sub scaunul conducătorului auto. Fixaţi încărcătorul pentru a preveni mișcările accidentale, care ar putea duce la accidente.

Fig. 15 ○ Introduceţi fi șa de conectare în bricheta electrică. Dacă fi șa nu este fi xă și iese din mufa pentru bricheta electrică, reparaţi mufa. Dacă mufa este defectă este recomandat să contactaţi reprezentantul auto local. Utilizarea constantă a mufei poate duce la accidente din cauza supraîncălzirii.

2. Introduceţi acumulatorul în încărcător. (Fig. 2)

Fixaţi ferm acumulatorul în încărcător.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) 0000BookDS14DSDL.indb1150000BookDS14DSDL.indb115 2017/12/0410:34:472017/12/0410:34:47116 Română ● Semnifi caţia lămpii indicatoare Semnifi caţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampa indicatoare luminează sau clipește. Înainte de încărcare Clipește (roșu) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează (roșu) Luminează în mod continuu La încărcare completă Clipește (roșu) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Încărcarea nu se poate efectua Pâlpâie (roșu) Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător Așteptare supraîncălzire Luminează (verde) (UC18YRSL) (UC18YML2) Luminează în mod continuu Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răcește) Clipește (roșu) (UC18YFSL) Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Încărcare imposibilă de la sursa de curent auto (UC18YML2) Clipește (verde) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Defecţiune la acumulator sau la încărcător NOTĂ: Cât timp se răcește acumulatorul, UC18YML2 / UC18YRSL / UC18YFSL răcește acumulatorul supraîncălzit prin intermediul ventilatorului. (Însă, ventilatorul nu funcţionează când acumulatorul este încărcat de la o sursă de curent auto de DC 12V.) ● Referitor la temperaturile și timpul de încărcare a acumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2 Tabelul 2 Încărcător Acumulator

Tensiune de încărcare V 14,4 V - 18 V Greutate kg 0,6 0,5 0,7 Temperaturi la care acumulatorul poate fi reîncărcat 0°C – 50°C Timp încărcare pentru capacitate acumulator, aprox. (la 20°C) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

sursă de curent AC / DC 12V (auto) 0000BookDS14DSDL.indb1160000BookDS14DSDL.indb116 2017/12/0410:34:472017/12/0410:34:47117 Română NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. <UC18YML2> Îndeosebi, utilizarea unei surse de curent auto DC 12V ar putea necesita o durată mai lungă de reîncărcare la temperaturi înalte. PRECAUŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defecţiuni. După efectuarea încărcării, așteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi cablul de alimentare al încărcătorului

de la conector sau de la mufa pentru bricheta electrică.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător și apoi depozitaţi-l. PRECAUŢIE ○ Dac ă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-o locaţie expusă la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa indicatoare a încărcătorului se aprinde în verde sau iluminează timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie în culoarea roșie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există obiecte străine și îndepărtaţi-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat cu UC18YML2 / UC18YRSL / UC18YFSL este scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător. ○ Verifi caţi tensiunea sursei de curent auto atunci când lampa indicatoare pâlpâie continuu în culoarea verde (la fi ecare 0,2 secunde). (UC18YML2) Dacă tensiunea este de 12V sau mai scăzută, indică faptul că acumulatorul automobilului este descărcat și nu poate încărca. ○ Dacă lampa indicatoare nu pâlpâie în culoarea roșie (la fi ecare secundă) chiar dacă cablul încărcătorului sau fi șa conectoare pentru bricheta electrică sunt conectate la curent, indică faptul că circuitul de protecţie a încărcătorului poate fi activat. Deconectaţi cablul sau fi șa de la curent și reconectaţi-o după aproximativ 30 de secunde. Dacă această operaţiune nu face ca lampa indicatoare să clipească în culoarea roșie (la fi ecare secundă), vă rugăm duceţi încărcătorul la o unitate service autorizată de HiKOKI.

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Scoaterea și introducerea acumulatorului

Încărcare 2 170 Instalarea / demontarea mânerului lateral

Ajustarea cuplului de strângere 4 170 Selectarea poziţiei burghiului 5 170 Selectarea poziţei de impact 6 170 Schimbarea vitezei de rotaţie 7 171 Scoaterea și asamblarea cârligului 8 171 Indicator încărcare acumulator 9 171 Cum se folosește Ledul 10 171 Montarea bitului 11 171 Schimbarea direcţiei de rotaţie 12 171 Utilizarea întrerupătorului 13 172 Verifi carea și înlocuirea periilor de cărbune

ÎNTREŢINERE ȘI VERIFICARE

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcţionare și va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi scula de îndată ce abraziunea este vizibilă.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare și asiguraţi-vă că sunt fi xate corespunzător. Dacă există șuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina și/sau să nu o udaţi cu ulei sau apă.

4. Inspectarea periilor de cărbune (Fig. 14)

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Deoarece uzura excesivă a periilor de cărbune poate provoca funcţionarea necorespunzătoare a motorului, atunci când periile de cărbune ajung la limita de uzură înlocuiţi-le cu unele noi ⓐ. În plus, menţineţi curăţenia periilor de cărbune și asiguraţi-vă că acestea glisează liber în suporturile de perie. NOTĂ La înlocuirea periilor de cărbune folosiţi Periile de Cărbune HiKOKI Cod Nr. 999054.

5. Înlocuirea periilor de cărbune

Scoateţi peria de cărbune prin îndepărtarea capacului periei și apoi prin prinderea protuberanţei periei de cărbune cu o șurubelniţă cu cap plat etc. La instalarea periei de cărbune, alegeţi direcţia astfel încât cuiul ⓑ acesteia să corespundă cu porţiunea de contact ⓒ a tubului periei. Apoi apăsaţi-l înăuntru cu degetul. La fi nal, montaţi capacul periei. PRECAUŢIE Asiguraţi-vă că aţi introdus cuiul periei de cărbune în porţiunea de contact a tubului periei. (Puteţi introduce oricare din cele două cuie furnizate). Fiţi foarte atenţi, deoarece orice greșeală la această operaţiune poate duce la deformarea cuiului periei de cărbune și poate provoca deteriorarea rapidă a motorului.

6. Curăţarea exteriorului

Dacă mașina de înșurubat cu impact este murdară, ștergeţi-o folosind o cârpă uscată sau una înmuiată într-o soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice. 0000BookDS14DSDL.indb1170000BookDS14DSDL.indb117 2017/12/0410:34:482017/12/0410:34:48118 Română

Depozitaţi mașina de înșurubat cu impact la temperatura sub 40°C și nu lăsaţi produsul la îndemâna copiilor. NOTĂ Asiguraţi-vă că acumulatorul este complet încărcat când este depozitat pentru o perioadă îndelungată (3 luni sau mai mult). S-ar putea ca un acumulator cu o capacitate mai mică să nu fi e încărcat când este utilizat, dacă este depozitat pentru o perioadă mai lungă. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dac ă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 83 dB (A) (DS14DSDL) 84 dB (A) (DS18DSDL) 92 dB (A) (DV14DSDL) 92 dB (A) (DV18DSDL) Nivelul tipic al presiunii sonore ponderate A: 72 dB (A) (DS14DSDL) 73 dB (A) (DS18DSDL) 81 dB (A) (DV14DSDL) 81 dB (A) (DV18DSDL) Incertitudine K: 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745. Perforarea cu impact a betonului: Valoarea emisiei de vibraţii ah, ID =

Perforarea metalului: Valoarea emisiei de vibraţii ah, D < 2,5 m/s

Declarăm pe propria răspundere că Mașina de găurit și înșurubat cu acumulator/Mașina de înșurubat și găurit cu percuţie cu acumulator, identifi cată după tipul și codul de identifi care specifi c *1), este în conformitate cu toate cerinţele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanţei din Europa este autorizat să întocmească dosarul tehnic. Declaraţia se referă la produsul pe care este aplicat semnul CE.
