KULLANIM KILAVUZU DS18DSDL HITACHI

Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

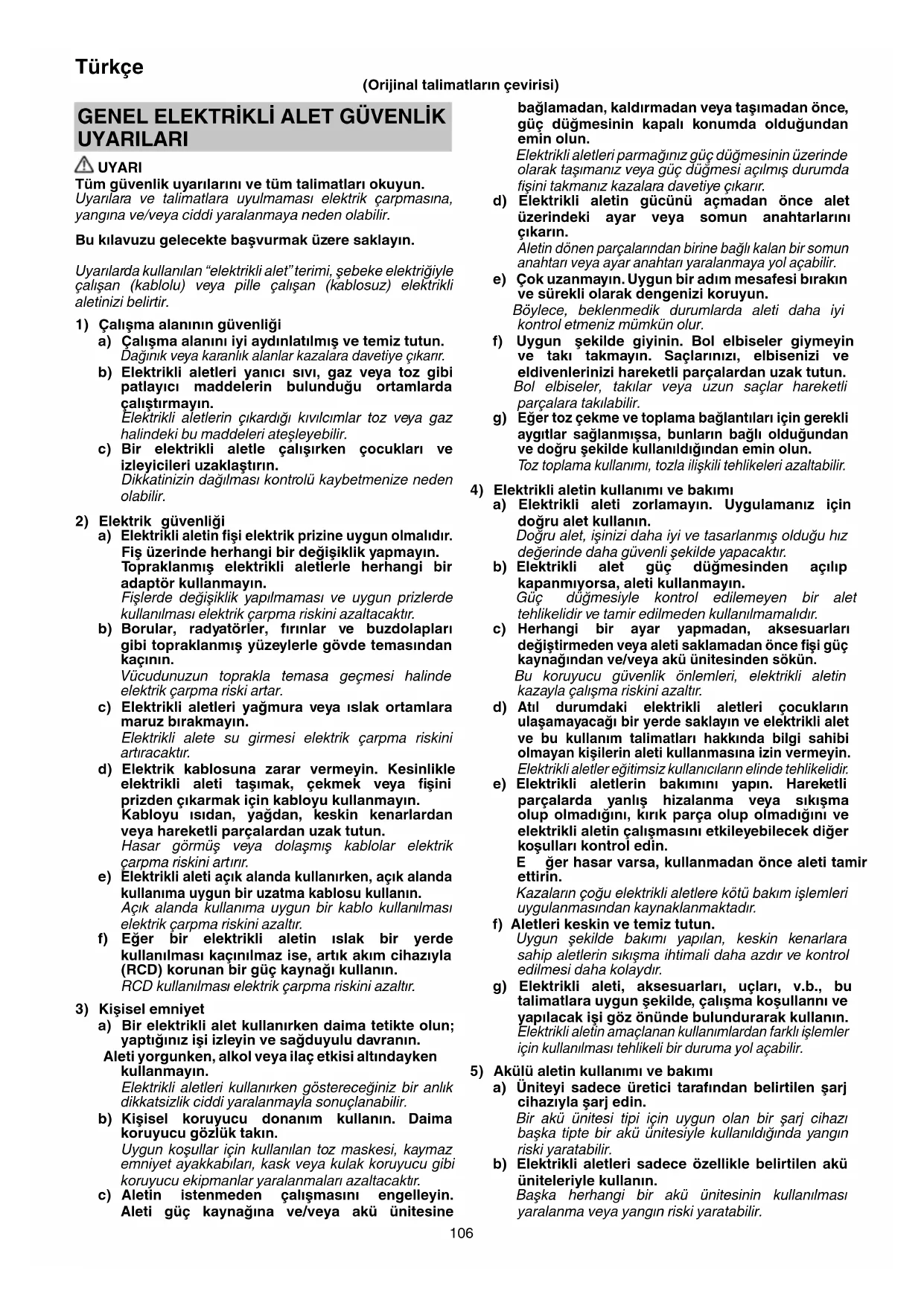

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullar ını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. b) Elektrikli aletleri sadece özellikle belirtilen akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır.

Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacakt ır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine (Orijinal talimatların çevirisi) 0000BookDS14DSDL.indb1060000BookDS14DSDL.indb106 2017/12/0410:34:452017/12/0410:34:45107 Türkçe c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

1. Darbeli delme işlemleri yaparken koruyucu kulaklık

kullanın. Gürültüye maruz kalmak işitme kaybına neden olabilir. <DS14DSDL/DS18DSDL/DV14DSDL/DV18DSDL>

1. Eğer aletle birlikte verilmişse, yardımcı kolu/kolları

kullanın. Kontrolün kaybedilmesi yaralanmaya neden olabilir.

Kesici aksesuarın veya bağlantı elemanının gizli kablolarla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. Kesici aksesuarın ve bağlantı elemanlarının bir “aktif” telle temas etmesi, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

İLAVE GÜVENLİK UYARILARI

1. Delinecek alanda elektrik kabloları, su veya gaz boruları

dahil herhangi bir gizli engel bulunmadığından emin olun. Aksi halde, elektrik çarpması, kısa devre, gaz sızıntısı veya ciddi kazalara ve yaralanmalara neden olabilecek başka tehlikeler oluşabilir.

2. Çalışma sırasında aleti emniyetli şekilde tuttuğunuzdan

emin olun. Aksi takdirde kazalar veya yaralanmalar meydana gelebilir.

3. İş parçasını emniyete alın. Sıkma aletleriyle veya

mengeneyle sıkıştırılan bir iş parçası, elle olduğundan daha emniyetli şekilde tutulur.

4. Aletin ayarlanması ve çalışma ortamının kontrol edilmesi.

Uyarıyı takip ederek çalışma ortamının uygun olup olmadığını kontrol edin.

Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

6. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

7. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akıma ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

8. Bataryayı ateşe atmayın. Eğer batarya yanmışsa

9. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

10. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

11. Anahtarsız matkap kovanına bir matkap ucu takarken,

kovanı uygun şekilde sıkın. Eğer kovan sık ı olmazsa, matkap ucu kayabilir veya düşebilir ve yaralanmaya neden olabilir.

12. Değiştirme düğmesiyle dönme hızını değiştirirken,

anahtarın kapalı olduğunu onaylayın. Motor dönerken hızın değiştirilmesi dişlilere zarar verir.

13. Kavrama kadranı, “1, 3, 5 … 22” rakamları veya noktalar

arasında ayarlanamaz ve “22” ve delme işaretinin ortasındaki çizgi arasında olan kavrama kadranı rakamıyla kullanılmamalıdır. Bu, hasara neden olabilir.

14. Ünitenin sürekli çalışmadan sonra dinlendirilmesi.

15. Sürekli ahşap vida sıkma işleri için kullanımdan sonra

veya bataryayı değiştirirken üniteyi 15 dakika dinlendirin. Eğer batarya değiştirildikten hemen sonra tekrar işe başlan ırsa, motorun, düğmenin, v.b. sıcaklığı yükselecek ve yanmaya yol açacaktır.

16. Aletin aşırı yüklenmesi durumunda motor durabilir.

Bu durumda, aletin düğmesini serbest bırakın ve aşırı yüklenme nedenini giderin.

17. Ünite matkap olarak kullanılırken motor dönme hareketi

kilitlenebilir. Vidalama matkapı kullanırken motoru kilitlememeye dikkat edin.

18. Motor kilitlenirse, derhal gücü kapatın. Motor bir süre için

kilitlenirse, motor veya batarya yanabilir.

19. Bataryanın soğuk ortamda (0 Celsius derecesi altında)

kullanılması bazen sıkma torkunun ve iş miktarının azalmasına neden olabilir. Bununla birlikte, bu geçici bir durumdur ve batarya ısındığında normale döner.

20. Kancayı emniyetli şekilde takın. Kancanın emniyetli

şekilde takılmaması, kullanım sırasında yaralanmaya neden olabilir.

21. LED lambanın açık unutulması nedeniyle batarya

gücünün harcanmasını engellemek için, yaklaşık 15 dakika sonra lamba otomatik olarak söner.

22. Doğrudan ışığa bakmayın. Bu, gözünüze zarar verebilir.

LİTYUM-İYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ard ından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın: 0000BookDS14DSDL.indb1070000BookDS14DSDL.indb107 2017/12/0410:34:452017/12/0410:34:45108 Türkçe

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovu şturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluş masını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin. SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. DS14DSDL / DS18DSDL: Akülü vidalama matkap DV14DSDL / DV18DSDL: Akülü darbeli vidalama matkap Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. V Anma gerilimi

Yüksüz hız Bpm Darbe hızı Ls Düşük hız Hs Yüksek hız Tu ğla Ahşap Metal Makine vidası Ağaç vidası Matkap mandreni kapasitesi

Ağırlık Delme Darbeli delme AÇMA KAPAMA Pili çıkartın Batarya kapasitesi Işık düğmesi Batarya doluluk gösterge düğmesi Dönme hızını değiştirme – Yüksek hız Dönme hızını değiştirme – Düşük hız Saat yönünde dönme Ters saat yönünde dönme Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin Batarya gücü yarıya düştü. Batarya gücü yeterli. STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 169’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. 0000BookDS14DSDL.indb1080000BookDS14DSDL.indb108 2017/12/0410:34:452017/12/0410:34:45109 Türkçe UYGULAMALAR

<DS14DSDL / DS18DSDL>

○ Makine vidalarının, ağaç vidalarının, sac vidalarının, v.b. vidalanması ve sökülmesi. ○ Çeşitli metallerin delinmesi ○ Çeşitli ahşap malzemelerin delinmesi

<DV14DSDL / DV18DSDL>

○ Tuğla, beton blok, v.b. malzemelerin delinmesi ○ Makine vidalarının, ağaç vidalarının, sac vidalarının, v.b. vidalanması ve sökülmesi. ○ Çeşitli metallerin delinmesi ○ Çeşitli ahşap malzemelerin delinmesi

Bu makinenin teknik özellikleri, sayfa 169’teki Tabloda listelenmiştir. NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Güç kaynağına bağlayın. (Şekil 2)

Bataryayı bir AC güç kaynağından şarj ederken ○ Sarj cihazının güç kablosu fi şini prize takın. Şarj makinesinin elektrik fi şini bir prize takın, şarj durum lambası kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla). İKAZ Eğer hasar görmüşse, elektrik kablosunu kullanmayın. Derhal tamir ettirin. Bataryayı bir otomobil-içi DC 12V güç kaynağından (UC18YML2) şarj ederken ○ Batarya şarj makinesini otomobil içinde yerine sabitleyin. Batarya şarj makinesiyle birlikte gelen kayışı kullanarak batarya şarj makinesini yerine bağlayın ve istenmeden hareket etmesini engelleyin. (Bkz: Şekil 15) İKAZ Batarya şarj makinesini veya bataryayı sürücü koltuğunun altına yerleştirmeyin. Batarya şarj makinesini yerine sabitlemek suretiyle istenmeden hareket ederek kazaya neden olma riskini ortadan kaldırın.

Şekil 15 ○ Çakmak bağlantı fi şini çakmak soketine takın. Eğer fi ş gevşekse ve çakmak soketinden düşüyorsa, soketi tamir edin. Soket arızalı olabileceğinden, bölgenizdeki otomobil bayisiyle irtibata geçmeniz tavsiye edilir. Soketin sürekli kullanılması, aşırı ısınma nedeniyle bir kazaya neden olabilir.

2. Bataryayı şarj makinesine takın (Şekil 2)

Bataryayı şarj cihazına sıkıca takın

Bataryayı şarj makinesine taktığınızda şarj başlar ve pilot lamba sürekli kırmızı yanar. Batarya tamamen şarj olduğunda pilot lamba kı rmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1) ● Pilot lamba göstergesi Pilot lamba bildirimleri, şarj makinesinin veya şarj edilebilir bataryanın durumuna göre Tablo 1’de gösterilmiştir. Tablo 1 Pilot lamba bildirimleri Pilot lamba yanar veya yanıp söner. Şarj öncesinde Ya n ıp söner (kırmızı) 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj sırasında Yanar (kırmızı) Sürekli yanar. Şarj tamamlandığında Ya n ıp söner (kırmızı) 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj imkansız Titreşir (kırmızı) 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) Batarya veya şarj makinesi arızalı. Aşırı ısınma bekleme modu Yanar (yeşil) (UC18YRSL) (UC18YML2) Sürekli yanar. Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Ya n ıp söner (kırmızı) (UC18YFSL) 1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Otomobil-içi güç kaynağıyla şarj işlemi yapılamıyor (UC18YML2) Ya n ıp söner (yeşil) 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Batarya veya şarj makinesi arızalı. NOT: Bataryayı soğutmak için bekleme moduna girildiğinde, UC18YML2 / UC18YRSL / UC18YFSL soğutma fanıyla ısınan bataryayı soğutur. (Bununla birlikte, batarya bir DC 12V otomobil-içi güç kaynağıyla şarj edildiğinde soğutucu fan çalışmaz.) 0000BookDS14DSDL.indb1090000BookDS14DSDL.indb109 2017/12/0410:34:462017/12/0410:34:46110 Türkçe NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir. <UC18YML2> Özellikle, bir DC 12V otomobil-içi güç kaynağı yüksek sıcaklıklarda daha uzun şarj süresi isteyebilir. İKAZ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

4. Şarj makinesinin elektrik kablosunu prizden veya

çakmak soketinden çıkarın.

5. Şarj makinesini sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı makineden çıkardığını zdan emin olun. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj makinesinin kılavuz lambası yeşil yanar veya 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için söner). Böyle bir durumda, öncelikle akünün soğumasını bekleyin, ardından şarj işlemini başlatın. ○ Pilot lamba kırmızı yanıp sönerse (0,2 saniyelik aralıklarla), şarj makinesinin akü konektöründe yabancı nesneler olup olmadığını kontrol edin ve versa temizleyin. Yabancı nesne yoksa, muhtemelen batarya veya şarj makinesi arıza yapmı ş demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ UC18YML2 / UC18YRSL / UC18YRSL çıkarılmışken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir. ○ Şarj durum lambası sürekli olarak (0,2 saniyede bir) yeşil renkte titreştiğinde otomobil-içi güç kaynağının gerilimini kontrol edin. (UC18YML2) Eğer gerilim 12V veya daha düşük ise otomobil aküsü zayıfl amış ve şarj yapamıyor demektir. ● Bataryanın sıcaklığı ve şarj süresi. Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacakt ır. Tablo 2 Şarj makinesi Batarya

Şarj gerilimi V 14,4 V - 18 V Ağırlık kg 0,6 0,5 0,7 Bataryaların şarj edilebileceği sıcaklık aralığı 0oC – 50oC Batarya kapasitesi için şarj süresi, yaklaşık (20oC’de) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah dk. dk. dk. dk. dk. dk. dk.

AC güç kaynağı / DC 12V (otomobil-içi) güç kaynağı ○ Eğer şarj makinesi kablosunun fi şi veya çakmak bağlantı fi şi güce bağlandığında bile şarj durum lambası (saniyede bir) kırmızı renkte yanıp sönmezse şarj makinesinin koruma devresi etkinleşmiş olabilir. Fişi prizden çıkarın ve 30 saniye kadar bekledikten sonra tekrar takın. Eğer bu işlem şarj durum lambasının (saniyede bir) kırmızı renkte yanıp sönmesini sağlamazsa lütfen şarj makinesini HiKOKI Yetkili Servis Merkezine götürün.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Bataryayı çıkarma ve takma 1 170 Şarj etme 2 170 Yan kolu takma/çıkarma 3 170 Sıkma torku ayarı 4 170 Delme konumunu seçme 5 170 Darbe konumunu seçme 6 170 Dönme hızını değiştirme 7 171 Kancayı çıkarma ve takma 8 171 Batarya doluluk göstergesi 9 171 LED lambayı kullanma 10 171 Matkap ucunu takma 11 171 Dönme yönünü ters çevirme 12 171 Düğmeyle kumanda 13 172 Karbon fırçayı kontrol etme ve değiştirme

Aksesuarları seçme ― 173

1. Aletin muayene edilmesi

Körelmiş bir alet olarak kullanım verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez aleti bileyin veya değiştirin. 0000BookDS14DSDL.indb1100000BookDS14DSDL.indb110 2017/12/0410:34:462017/12/0410:34:46111 Türkçe

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Karbon fırçaların muayene edilmesi (Şekil 14)

Motorda, sarf malzemesi olan karbon fırçalar kullanılır. Aşırı yıpranan karbon fırça motor arızasına yol açabileceğinden, karbon fırça yıprandığında veya “aşınma sınırına” yaklaştığ ında karbon fırçayı değiştirin ⓐ. Ayrıca, karbon fırçaları daima temiz tutun ve fırça tutucuları içinde serbestçe kayabildiklerinden emin olun. NOT Karbon fırçayı yenisiyle değiştirirken HiKOKI Karbon Fırça Kod No. 999054'ü kullandığınızdan emin olun.

5. Karbon fırçaların değiştirilmesi

Karbon fırçayı önce fırça kapağını çıkararak ve ardından karbon fırça çıkıntısını düz başlı bir tornavida v.b. ile iterek çıkarın. Karbon fırçayı takarken, karbon fırçanın iğnesi ⓑ f ırça borusunun dışındaki temas kısmına ⓒ uygun olacak şekilde yönü seçin. Daha sonra parmağınızla içeri doğru itin. Son olarak, fırça kapağını takın. İKAZ Karbon fırçanın iğnesini fırça borusunun dışındaki temas kısmına taktığınızdan emin olun. (Sağlanan iki iğneden birini kullanabilirsiniz.) Bu işlemde hata yapılması karbon fırça iğnesinin deforme olmasına neden olarak motorda çok erken sorun çıkmasına neden olacağından dikkatli olunmalıdır.

6. Dış yüzeyin temizlenmesi

Vidalama matkap kirlendiğinde, yumuşak ve kuru veya sabunlu suyla hafi fçe ıslatılan bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Vidalama matkabı 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Uzun bir süre (3 ay veya daha fazla) için saklayacaksanız, bataryanın tamamen şarj edildiğinden emin olun. Küçük kapasiteli bataryalar uzun bir süre saklanırsa, kullanım sırasında şarj edilemeyebilir. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmas ıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN60745’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 83 dB (A) (DS14DSDL) 84 dB (A) (DS18DSDL) 92 dB (A) (DV14DSDL) 92 dB (A) (DV18DSDL) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 72 dB (A) (DS14DSDL) 73 dB (A) (DS18DSDL) 81 dB (A) (DV14DSDL) 81 dB (A) (DV18DSDL) Belirsizlik K: 3 dB (A) Kulak koruyucu takın. EN60745’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Darbeli matkap beton delerken: Vibrasyon emisyon değeri ah, ID =

(DV18DSDL) Belirsizlik K = 1,5 m/sn

Metale delik açma: Vibrasyon emisyon değeri ah, D < 2,5 m/s

Belirsizlik K = 1,5 m/s

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. 0000BookDS14DSDL.indb1110000BookDS14DSDL.indb111 2017/12/0410:34:462017/12/0410:34:46112 Română

Tip ve özel tanım koduyla *1) tanımlı Akülü Vidalama Matkap/ Akülü Darbeli Vidalama Matkabı’nın direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir.
