| Vlastnost | Detaily |
|---|---|
| Typ produktu | Bezdrátová vrtačka |
| Napětí | 18 V |
| Kapacita baterie | Li-ion, 1,5 Ah |
| Volnoběžné otáčky | 0-400 / 0-1 800 ot/min |
| Maximální točivý moment | 60 Nm |
| Hmotnost | 1,8 kg |
| Skľučovadlo | Bezklíčové skľučovadlo, 13 mm |
| Použití | Vrtání do dřeva, kovu a plastu |
| Údržba | Pravidelně kontrolujte stav baterie a čistěte skľučovadlo |
| Bezpečnost | Při používání noste ochranné brýle a rukavice |
| Součástí balení | Nabíječka, 2 baterie |
| Záruka | 2 roky |
Často kladené otázky - DS18DSDL HITACHI
Dotazy uživatelů ohledně DS18DSDL HITACHI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod DS18DSDL - HITACHI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DS18DSDL značky HITACHI.
NÁVOD K OBSLUZE DS18DSDL HITACHI
Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.
Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce.
Nikdy se nepokoušejte zástrčku jakkoli upravovat.
S' uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice.
Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.
Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a strízlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění.
c) Žabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí nepředvídaných situacích.
f) Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostredky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Šprávné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj.
Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřed'te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí.
Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.
Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
5) Použití nářadí na baterie a péče o ně
a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.
Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použiti s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.
b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.
Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.
c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.
Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.
d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.
Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.
6) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
BEZPEČNOSTNÍ VAROVÁNÍ K AKKU VRTACÍMU ŠROUBOVÁKU/K PŘÍKLEPOVÉMU VRTACÍMU ŠROUBOVÁKU
- Při příklepovém vrtání noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
-
Pokud je k elektrickému nářadí dodávána jedna nebo více přídavných rukojetí, používejte ji/je. Ztráta kontroly může vést ke zraněním.
-
Pokud provádíte práce, při nichž může nasazovací nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na izolovaných plochách rukojeti.
Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
-
Ujistěte se, že se v oblasti vrtání nenacházejí žádné skryté překážky, včetně elektrických kabelů, vodovodních či plynových trubek. Vrtání do výše uvedených míst může vést k úrazu elektrickým proudem nebo elektrickému zkratu, úniku plynu nebo jinému nebezpečí, které může způsobit vážnou nehodu nebo vážná zranění.
-
Újistěte se, že během práce držíte pevně nářadí. V opačném případě může dojít k nehodně nebo zranění.
-
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než vaší rukou.
-
Příprava a kontrola pracovního prostředí. Následujícím postupem zkontrolujte, zda je pracovní prostředí vhodné.
-
Nedovolte, aby se do otvoru pro připojení akumulátoru dostaly cizí předměty nebo material.
-
Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.
-
Nikdý nezkratujte dobíjecí akumulátor. Zkrat akúmulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
-
Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.
-
Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
-
Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.
-
Při vkládání vrtáku do sklíčidla řádně utáhněte objímku. Pokud není objímka dotažena, vrták se může protočit nebo vypadnout a způsobit úraz.
-
Při změně otáček pomocí přepínače se přesvědčte, že je hlavní vypínač vypnutý. Změna otáček při otáčení motoru může poškodit ozubené převody.
-
Stupnici spojky nelze nastavit mezi čísly „1, 3, 5 ... 22“ nebo tečkami a nepoužívejte nářadí s nastavením čísla na stupnici spojky mezi „22“ a čáry uprostřed symbolu vrtačky. V opačném případě může dojít k poškození.
-
Po stálé práci nechte nářadí odpočinout.
-
Po používání nářadí pro souvislé vrtání vrutů nechte nářadí po dobu 15 minut odpočinout, stejně tak dodržte tento časový interval, pokud vyměňujete akumulátor. Teplota motoru, spínače apod. stoupne, jestliže se práce započne okamžitě po vyměně akumulátoru, a může vyústit ve vyhoření.
-
Pokud je nářadí přetíženo, motor se může zastavit. Pokud se tak stane, uvolněte spínač nářadí a odstraňte přičinu přetížení.
-
Pokud se nářadí používá jako vrtačka, otáčení motoru se může zablokovat. Při práci s vrtacím šroubovákem dbejte na to, aby se motor nezablokoval.
-
Jakmile se motor zablokuje, okamžitě vypněte napájení. Pokud motor necháte zablokovaný, může se spálit motor nebo akumulátor.
-
Používání akumulátoru v chladném prostředí (pod 0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížit množství práce. Jedná se však o dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.
-
Namontujte pevně hák. Pokud hák není pevně namontován, může během používání způsobit úraz.
-
Aby se předešlo spotřebě energie způsobené zapomenutím vypnout LED kontrolku, světlo se samo automaticky vypiná po 15 minutách.
-
Nedívejte se přímo do světla. Můžete si poranit zrak.
UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY
Z důvodu prodloužení životnosti je lithium-ionotový akumulátor vybaven ochrannou funkcí zastavení výkonu.
V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, prestože držíte spínač.
Nejedná se o závadu, ale o výsledek ochranné funkce.
- Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.
V takovém případě akumulátor okamžitě dobijte.
-
Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.
-
Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.
V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.
Dále prosím dbejte následujících varování a upozornění.
VARÓVÁNÍ
Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.
- Ujistěte se, že se na akumulátoru neusazují piliny a prach.
○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.
○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.). - Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.
-
Nepoužívejte viditelně poškozený či deformovaný akumulátor.
-
Nepoužívejte akumulátor obrácenou polaritou.
-
Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.
-
Nepoužívejte akúmulátor k jinému než určenému účelu.
-
Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.
-
Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakeho zásobníku.
-
V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.
-
Nepoužívejte na místech se silnou statickou elektřinou.
-
V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.
UPOZORNĚNÍ
-
Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře.
Bez lékařského ošetření může kapalina způsobit problémy se zrakem. -
Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu.
Kapalina může způsobit podráždění kůže.
- Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.
VAROVÁNÍ
Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se říd'te následujícími předpisy a řádně je dodržujte.
Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.
○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
| DS14DSDL / DS18DSDL:Akku vrtací šroubovákDV14DSDL / DV18DSDL:Akku rázový utahovák | |
| Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. | |
| Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2002/96/ESo nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. | |
| V | Jmenovité napětí |
| n_0 | Počet otáček při běhu naprázdno |
| Bpm | Počet úderů |
| Ls | Nízký počet otáček |
| Hs | Vysoký počet otáček |
| Zdivo | |
| Dřevo | |
| Kov | |
| Šroub do železa | |
| Vrut do dřeva | |
| Kapacita vrtákového sklíčidla | |
| Hmotnost | |
| Vrtání | |
| Příklepové vrtání | |
| ZAPNUTÍ | |
| VYPNUTÍ | |
| Odpojte baterii | |
| Kapacita akumulátoru | |
 | Spínač světla |
 | Spínač ukazatele zbývající kapacity akumulátoru |
 | Změna otáček – vysoká rychlost |
 | Změna otáček – nízká rychlost |
 | Otáčení ve směru hodinových ručiček |
 | Otáčení proti směru hodinových ručiček |
 | Akumulátor je téměř vybitý. Dobijte co nejdříve akumulátor |
 | Zbývá polovina kapacity akumulátoru. |
| Akumulátor je dostatečně nabitý. |
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 169.
Štandardní příslušenství podléhají změnám bez předchozího upozornění.
POUŽITÍ
O Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod.
○ Vrtání různých kovů.
○ Vrtání dřeva.
○ Vrtání zdiva, betonových bloků apod.
○ Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod.
○ Vrtání různých kovů.
○ Vrtání dřeva.
SPECIFIKACE
Specifikace k tomuto prístroji jsou uvedeny v tabulce na straně 169.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
NABÍJENÍ
Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.
1. Připojte do zdroje napájení. (obr. 2)
Nabíjení akumulátoru ze zdroje střídavého napájení
○ Zapojte sitový kabel nabíječky do elektrické zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu).
UPOZORNĚNÍ
Pokud je elektrický kabel poškozen, nepoužívejte jej.
Okamžitě jej nechte opravit.
Nabíjení akumulátoru ze zdroje stejnosměrným 12V napájením ve vozidle (UC18YML2)
O Nabíječku akumulátoru připevněte ve vozidle.
Použijte pásy dodávané s nabíječkou akumulátoru pro připevnění nabíječky na místě a pro zabránění nechtěnému pohybu. (viz obr. 15)
UPOZORNĚNÍ
Nabíječku ani akumulátor neumisťujte pod sedadlo řidiče. Zajistěte nabíječku na místě, aby nedošlo k nechtěnému pohybu, jinak by mohlo dojít k nehodě.
○ Vložte zástrčku zapalovače do zdířky pro zapalovač.
Pokud je zástrčka povolená nebo vypadává ze zdířky pro zapalovač, opravte zdířku. Vzhledem k tomu, že se může jednat o poruchu zdířky, doporučujeme se obrátit na vašeho místního prodejce automobilů. Další používání zdířky by mohlo vést k nehodě důsledkem přehřátí.
2. Vložte akumulátor do nabíječky. (obr. 2)
Akumulátor pevně vložte do nabíječky.
3. Nabíjení
Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně.
Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1)
● Signalizace kontrolky
Kontrolka signalizuje stav nabiječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.
Tabulka 1
| Signalizace kontrolky | ||||
| Kontrolka svítí nebo bliká. | Před nabíjením | Bliká (červeně) | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) | |
| Během nabíjení | Svítí (červeně) | Stále svítí | ||
| Nabíjení dokončeno | Bliká (červeně) | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) | ||
| Nelze nabíjet | Bliká (červeně) | Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) | Závada na akumulátoru nebo nabíječce | |
| Pohotovostní režim při přehřátí | Svítí (zeleně) (UC18YRSL) (UC18YML2) | Stále svítí | Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vystydnutí akumulátoru) | |
| Bliká (červeně) (UC18YFSL) | Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) | |||
| Nelze nabíjet ze zdroje napájení ve vozidle (UC18YML2) | Bliká (zeleně) | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) | Závada na akumulátoru nebo nabíječce | |
POZNÁMKA: Při pohotovostním režimu při chlazení akumulátoru UC18YML2 / UC18YRSL / UC18YFSL chladí přehřáté akumulátory větrákem.
(Větrák však nebude pracovat při nabíjení akumulátoru ze stejnosměrného 12V napájení ve vozidle)
● Informace o teplotách a době nabíjení akumulátoru.
Teploty a doba nabíjení jsou uvedeny v Tabulce 2
Tabulka 2
| Nabiječka | UC18YRSL UC18 | YFSL | UC18YML2 (AC/DC)*1 | |
| Akumulátor | ||||
| Nabijecí napětí V 14,4 V - 18 V | ||||
| Hmotnost kg 0,6 0,5 0,7 | ||||
| Rozmezí teplot pro nabíjení 0 °C - 50 °C | ||||
| Doba nabíjení pro kapacitu akumulátoru, přibližná (při 20 °C) | ||||
| 1,3 Ah | min. | 20 | 20 | 20/50 |
| 1,5 Ah | min. | 22 | 22 | 22/60 |
| 2,0 Ah | min. | 30 | 30 | 30/80 |
| 2,5 Ah | min. | 35 | 35 | 35/100 |
| 3,0 Ah | min. | 45 | 45 | 45/120 |
| 4,0 Ah | min. | 60 | 60 | 60/160 |
| 5,0 Ah | min. | 75 | 75 | 75/200 |
| Počet článků akumulátoru | 4-10 | |||
*1 Střídavé napájení/stejnosměrné 12V napájení (ve vozidle)
POZNÁMKA
Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.
Obzvlášte pokud používáte k nabíjení stejnosměrné 12V napájení ve vozidle při vysokých teplotách, může nabíjení trvat déle.
UPOZORNĚNÍ
Pokud budete bez prestávky používat nabíječku
akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.
-
Odpojte síťový kabel nabíječky ze zásuvky nebo zdířky zapalovače.
-
Peyně držte nabíječku a vytáhněte akumulátor. POZNÁMKA
Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.
Čeština
UPOZORNĚNÍ
○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se rozsvítí zeleně na 1 sekundu nebo jednu sekundu svítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.
○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko.
○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí UC18YML2 / UC18YRSL / UC18YFSL je vyjmutý, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.
○ Pokud kontrolka nepřetržitě bliká zeleně (každé 0,2 sekundy), zkontrolujte elektrické napětí zdroje napájení ve vozidle. (UC18YML2)
Pokud je napětí 12V nebo nižší, znamená to, že baterie automobilu je slabá a nemůže nabíjet.
○ Pokud kontrolka nebliká červeně (každou sekundu), a to i přesto, že kabel nabíječky nebo svorka zapalovače jsou připojeny k napájení, znamená to, že mohla být aktivována ochrana proti zkratu nabíječky.
Odpojte kabel a po přibližně 30 sekundách jej opět připojte. Pokud kontrolka presto nebliká červeně (každou sekundu), predejte nabíječku autorizovanému servisnímu středisku společnosti HiKOKI.
MONTÁŽ A PROVOZ
| Činnost Obrázek Strana | ||
| Vyjmutí a vložení akumulátoru 1 170 | ||
| Nabíjení 2 170 | ||
| Nasazení/sejmutí bočního držadla 3 | 170 | |
| Nastavení utahovacího momentu 4 | 170 | |
| Výběr polohy pro vrtány 5 170 | ||
| Výběr polohy pro příklep 6 170 | ||
| Změna otáček 7 171 | ||
| Vyjmutí a montáž háku | 8 171 | |
| Ukazatel zbývající kapacity akumulátoru | 9 171 | |
| Jak používat LED kontrolku | 10 | 171 |
| Nasazení vrtáku | 11 | 171 |
| Změna směru otáčení | 12 | 171 |
| Činnost spínače | 13 | 172 |
| Kontrola a výměna uhlíkových kartáčů | 14 | 172 |
| Výběr příslušenství | — | 173 |
ÚDRŽBA A KONTROLA
1. Kontrola nářadí
Protože tupé nářadí snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte nářadí, jakmile zjistíte, že je opotřebené.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Údržba motoru
Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.
4. Kontrola uhlíkových kartáčů (obr. 14)
V motoru jsou použity uhlíkové kartáče, které podléhají opotřebení. Protože nadměrně opotřebený uhlíkový kartáč může způsobit špatný chod motoru, nahrad'te uhlíkový kartáč novým, jakmile se opotřebuje nebo se přibližuje „mezi opotřebení“ ⑧. Navíc vždy udržujte uhlíkové kartáče čisté a zajistěte, aby hladce klouzaly v držácích kartáčů.
POZNÁMKA
Při výměně uhlíkového kartáče za nový se ujistěte, že používáte uhlíkový kartáč od HiKOKI, kódové číslo 999054.
5. Výměna uhlíkových kartáčů
Nejprve sejměte krytku kartáče, vyjměte uhlíkový kartáč a poté zaháknete výběžek uhlíkového kartáče pomocí plochého šroubováku.
Při nasazování uhlíkových kartáčů zvolte směr tak, aby se hřeb Ⓑ uhlíkového kartáče shodoval s kontaktní částí © mimo trubici kartáče. Poté jej zatlačte prstem. Nakonec nasad’te krytku kartáče.
UPOZORNĚNÍ
Musíte si být naprosto jistí, že jste zasunuli cvoček uhlíkového kartáče do kontaktní části vně trubice kartáče. (Můžete zasunout kterýkoli ze dvou přiložených cvočků.)
Je nutno postupovat pečlivě, protože jakákoli chyba při této činnosti může způsobit deformaci hřebu uhlíkového kartáče a vadný chod motoru v počáteční fázi.
6. Údržba povrchu
Pokud je vrtací šroubovák znečištěný, otřete jej měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.
7. Skladování
Vrtací šroubovák skladujte na místě s teplotou nižší než 40 °C a mimo dosah dětí.
POZNÁMKA
Pokud akumulátor uskladníte na delší dobu (3 a více měsíců), ujistěte se, že je plně nabitý. Akumulátor se s menší kapacitou a delším uskladněním nemusí dobít.
POZNÁMKA
Skladování lithium-ionotových akumulátorů
Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité.
Dlouhodobější skladování málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.
Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI
Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A:
Změřená vážená hladina akustického tlaku A:
Používejte ochranu sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.
Příklepové vrtání do betonu:
Hodnota vibračních emisí ah, ID = 11,9 m/s² (DV14DSDL)
12,3 m/s² (DV18DSDL)
Nejistota K = 1,5 m/s²
Vrtání do kovu:
Hodnota vibračních emisí ah, D < 2,5 m/s²
Nejistota K = 1,5 m/s²
Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým.
Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.
VAROVÁNÍ
○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití.
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společností HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
1) Bezpečnost na pracovisku
a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
2) Elektrická bezpečnost
3) Osobná bezpečnost
V rukách neškolených osôb je elektrické náradie nebezpečné.
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
Pred použitím elektrického náradia nabite batériu nasledovne.
1. Pripojte k zdroju napájania. (Obr. 2)
Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka načerveno (v 1-sekundových intervaloch).
UPOZÖRNENIE
Elektrický kábel nepoužívajte, ak je poškodený.

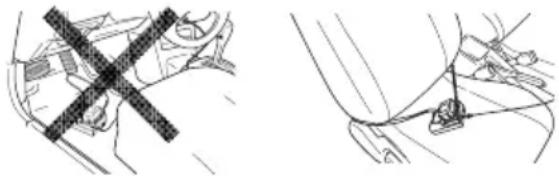

Nabíjačku na batérie ani batériu neumiestňujte pod sedadlo vodiča. Nabíjačku na batérie zabezpečte na mieste, aby ste predišli jej náhodnému pohybu, pretože by to mohlo viest k nehode.
2. Vložte batériu do nabíjačky. (Obr. 2)
Batériu pevne vložte do nabíjačky.
3. Nabíjanie
Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno. Po úplnom nabití batérie začne kontrolka blikať na červeno. (V 1-sekundových intervaloch) (Pozrite si Tabul’ku 1)
● Svetlo kontrolky
(Ventilátor však nefunguje pri nabíjaní batérie pomocou 12 V DC zdroja napájania vo vozidle.)
● Záležitosti týkajúce sa teplôt a doby nabíjania batérie.
4. Odpojte napájací kábel nabíjačky zo zásuvky alebo zásuvky cigaretového zapal'ovača.
5. Nabíjačku pevne uchopte a vytiahnite batériu.
POZNÁMKA
Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.
UPOZORNENIE
1. Kontrola nástroja
4. Kontrola uhlíkových kief (Obr. 14)
Pri výmene uhlíkových kief za nové používajte uhlíkové kefy značky HiKOKI označené kódom 999054.
5. Výmena uhlíkových kief
Nameraná vážená úroveň hladiny akustického výkonu A:
Námeraná vážená úroveň hladiny akustického tlaku A:
Používajte chrániče sluchu.
Odchýlka K = 1,5 m/s²
Vrtanie do kovu:
Odchýlka K = 1,5 m/s²
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
Hikoki Power Tools RUS L.L.C.
Kashirskoe Shosse 41, bldg. 2, 115409, Moscow, Russia
Tel: +7 495 727 4460
Fax: +7 495 727 4461
URL: http://www.hikoki-powertools.ru
