BRUKSANVISNING DS18DSDL HITACHI

6. Rengöring av utsidan

6. Undlad at anvende batteriet til andre formål end dem,

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

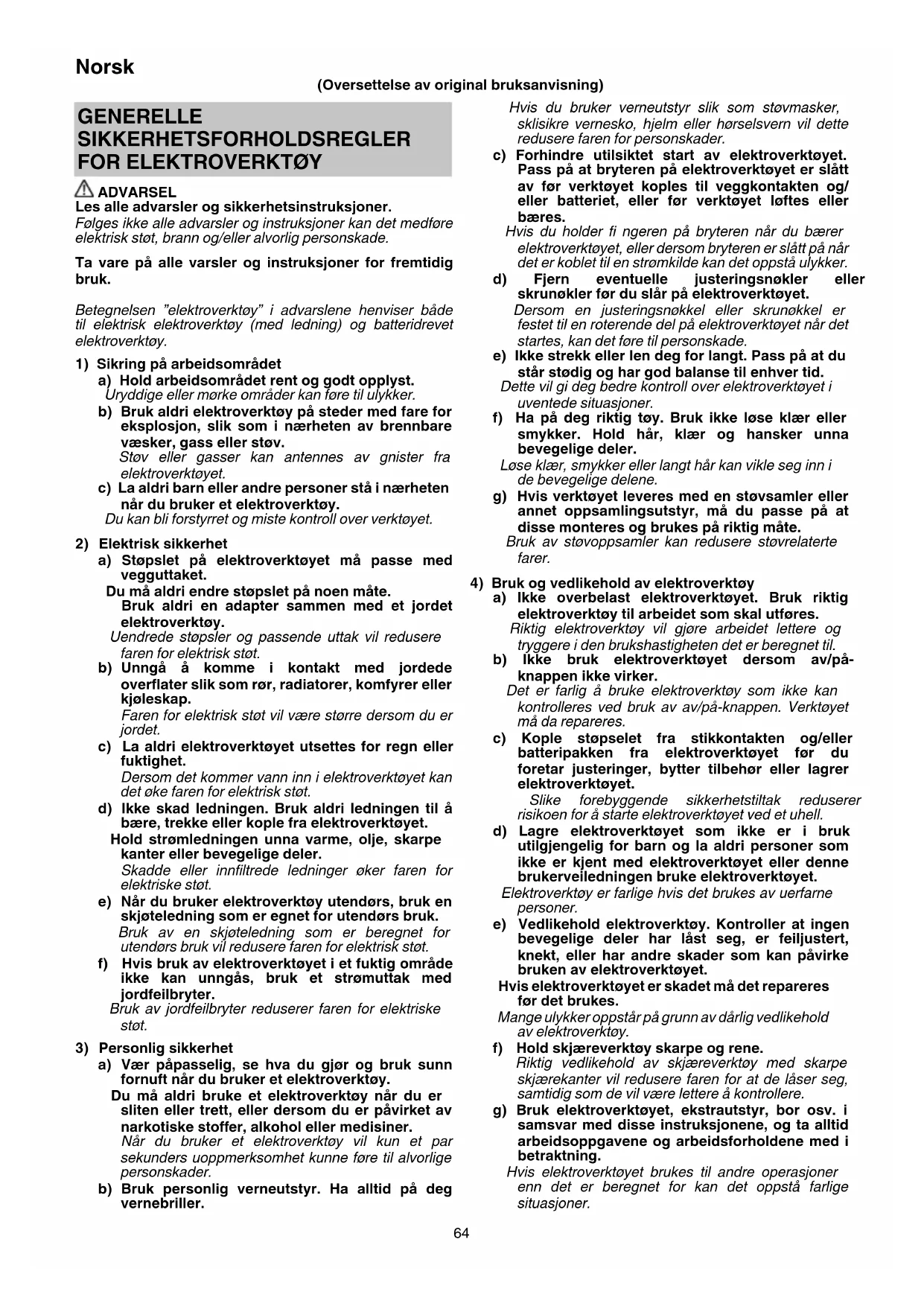

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller innfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR BATTERIDREVET BOREMASKIN / SLAGBOREMASKIN

1. Bruk hørselsvern når du bruker slagboremaskinen.

Støyeksponeringen kan føre til tap av hørsel. <DS14DSDL/DS18DSDL/DV14DSDL/DV18DSDL>

1. Bruk ekstra håndtak hvis de(t) følger med verktøyet.

Mister du kontrollen kan det føre til personskade.

2. Hold elektroverktøyet på isolerte gripeoverfl ater

når du utfører en operasjon hvor skjæreverktøyet eller festetilbehør kan komme i kontakt med skjult kabling. Kuttetilbehør og festeanordninger som kommer i kontakt med strømførende ledninger kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og kan gi operatøren elektriske støt. FLERE SIKKERHETSADVARSLER

1. Pass på at området som skal bores er absolutt fri for

skjulte hindringer, inkludert elektriske ledninger, vann- og gassrør. Boring i forannevnte kan føre til elektriske støt eller kortslutning, gasslekkasje eller andre farer som kan føre til alvorlige ulykker eller skader.

2. Sørg for å holde fast verktøyet under bruk. Hvis du ikke

gjør det, kan det oppstå ulykker eller skader.

3. Fest arbeidsstykket. Et arbeidsstykke som er festet med

klemme eller i en skrustikke holdes sikrere enn for hånd.

4. Sette opp og kontrollere arbeidsmiljøet. Kontroller om

arbeidsmiljøet er egnet ved å følge forholdsreglene.

5. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

9. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

10. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

12. Når du endrer rotasjonshastighet med skiftehåndtaket

14. La enheten hvile etter kontinuerlig bruk.

15. Etter bruk for kontinuerlig tilstramming av treskruer,

må du la enheten hvile i cirka 15 minutter når du bytter batteriet. Temperaturen på motoren, bryteren og lignende vil øke dersom arbeidet startes igjen rett etter at batteriet er skiftet, og kan medføre utbrenning.

16. Motoren kan stoppe dersom verktøyet blir overbelastet.

Hvis dette skulle skje, slipp verktøybryteren og fjern årsaken til overbelastningen.

17. Motorrotasjonen kan låses når enheten brukes som en

19. Bruk av batteriet i kalde omgivelser (under 0 grader

Celsius) kan noen ganger resultere i svekket strammemoment og redusert arbeidskapasitet. Dette er imidlertid et midlertidig fenomen, og går tilbake til det normale når batteriet blir varmt.

21. For å forhindre batteristrømforbruket som skyldes at man

glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 15 minutter.

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. 0000BookDS14DSDL.indb650000BookDS14DSDL.indb65 2017/12/0410:34:362017/12/0410:34:3666 Norsk ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til et annet formål enn de som er

7. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask

ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du fi nner rust, ekkel lukt, overoppheting, misfarging,

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig. SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. DS14DSDL / DS18DSDL: Batteridrevet skrutrekker/boremaskin DV14DSDL / DV18DSDL: Batteridrevet slagboremaskin Les alle advarsler og sikkerhetsinstruksjoner. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. V Merkespenning

Vekt Boring Slagboring Slå PÅ Slå AV Koble fra batteriet Batterikapasitet Lysbryter Gjenværende batteriindikator-bryter Endre rotasjonshastighet - Høy hastighet Endre rotasjonshastighet - Lav hastighet Medurs rotasjon Moturs rotasjon Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig Batteriets gjenværende kapasitet er halvert. Det er nok strøm på batteriet. 0000BookDS14DSDL.indb660000BookDS14DSDL.indb66 2017/12/0410:34:362017/12/0410:34:3667 Norsk

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 169. Standard tilbehør kan endres uten varsel. ANVENDELSE

<DS14DSDL / DS18DSDL>

○ Skru inn og fjerne maskinskruer, treskruer, tappeskruer og lignende. ○ Bore i forskjellige metaller ○ Bore i forskjellige tretyper

<DV14DSDL / DV18DSDL>

○ Bore i murstein, betong og lignende. ○ Skru inn og fjerne maskinskruer, treskruer, tappeskruer og lignende. ○ Bore i forskjellige metaller ○ Bore i forskjellige tretyper SPESIFIKASJONER Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 169. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Kople til strømforsyningen. (Fig. 2)

Når batteriet lades fra en strømadapter ○ Sett laderens støpsel i stikkontakten. Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund). FORSIKTIG Ikke bruk den elektriske ledningen hvis den er skadet. Få det reparert umiddelbart. Når batteriet lades fra en 12 V likestrøms strømkilde i en bil (UC18YML2) ○ Fest batteriladeren i bilen. Bruk den medfølgende stroppen til batteriladeren til å feste batteriladeren på plass slik at den ikke kan fl ytte seg utilsiktet. (Se Fig. 15) FORSIKTIG Ikke plasser batteriladeren eller batteriet under førersetet. Fest batteriladeren slik at den ikke kan bevege seg utilsiktet, da dette kan føre til en ulykke.

Fig. 15 ○ Sett tilkoplingsledningen i bilens sigarettenner. Dersom kontakten er løs og faller ut av sigarettenneren, må den repareres. Da kontakten kan være feil, anbefales du å ta kontakt med din lokale bilforhandler. Fortsatt bruk av kontakten kan resultere i en ulykke grunnet overoppheting.

4. Kople laderen fra stikkontakten eller

sigarettenneruttaket.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. FORSIKTIG ○ Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse grønt eller lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter. ○ Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. ○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med UC18YML2 / UC18YRSL / UC18YFSL er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet. ○ Kontroller spenningen på strømkilden i bilen når pilotlampen blafrer kontinuerlig i grønt (hvert 0,2 sekund). (UC18YML2) Hvis spenningen er 12 V eller lavere, indikerer det at bilbatteriet er svekket og kan ikke lade. ○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen eller sigarettennerens tilkoplingsstøpsel er koplet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert. ● Angående temperaturer og ladetider. Temperaturer og ladetider vil bli som vist i tabell 2 Tabell 2 Lader Batteri

Vekselstrøm strømforsyning / Likestrøm12 V (i bil) strømforsyning Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.

Handling Figur Side Ta ut og sette inn batteriet 1 170 Lading 2 170 Sette på / fjerne sidehåndtaket 3 170 Strammemoment justering 4 170 Velge boreposisjon 5 170 Velge slagboreposisjon 6 170 Endre rotasjonshastighet 7 171 Demontering og montering av krok 8 171 Gjenværende batteriindikator 9 171 Hvordan bruke LED-lampen 10 171 Montering av bit 11 171 Reversere rotasjonsretning 12 171 Bryterbruk 13 172 Sjekke og bytte ut karbonbørsten 14 172 Valg av tilbehør ― 173

VEDLIKEHOLD OG INSPEKSJON

1. Inspiserer verktøyet

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve ”hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspisere karbonbørstene (Fig. 14)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut når den blir helt nedslitt eller begynner å nærme seg ”slitegrensen” ⓐ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne. MERK Når du skifter ut karbonbørsten med en ny, må du sørge for å bruke HiKOKI karbon børste kodenr. 999054.

5. Bytte karbonbørstene

Ta ut karbonbørstene ved først å fjerne børsteholderhetten og hekt så av utspringet på karbonbørsten med en fl at skrutrekker eller lignende. Når karbonbørsten monteres må retningen velges slik at neglen ⓑ på karbonbørsten stemmer med kontaktdelen ⓒ på utsiden av børsterøret. Skyv deretter børsten inn med en fi nger. Til slutt settes børsteholderhetten på plass. FORSIKTIG Vær absolutt sikker på at neglen på karbonbørsten settes inntil kontaktposisjonen på utsiden av børsterøret. (Bruk en av de to vedlagte neglene.) Utvis forsiktighet siden en eventuell feil under innsettingen kan resultere i deformert negl på karbonbørsten og raskt forårsake motortrøbbel.

6. Rengjøring på utsiden

Lagre boremaskinen på et sted der temperaturen er mindre enn 40 °C og utenfor barns rekkevidde. MERK Påse at batteriet er fulladet før lagring i en lengre periode (3 måneder eller mer). Et batteri med liten kapasitet kan være ute av stand til å kunne lades etter å ha vært lagret i en lengre periode. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Lagring av batteriene i lengre tid med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871. Målt A-veid lydeff ektnivå:

Boring i metall: Vibrasjon emisjonsverdi per time, D < 2,5 m/s

Usikkerhet K = 1,5 m/s
