Tip produs	Mașină de curățat cu presiune înaltă
Marcă	Kärcher
Model	HD 513 EX Plus Classic
Presiune de serviciu	13 MPa (130 bar)
Suprapresiune max.	16 MPa (160 bar)
Debit apă	500 l/h (8,4 l/min)
Putere conectată	2,4 kW
Tensiune	220 - 240 V
Frecvență	50 Hz
Tip protecție	IPX5
Greutate (fără accesorii)	21,3 kg
Dimensiuni (L x l x h)	350 x 330 x 880 mm
Temperatură alimentare max.	40 °C
Presiune alimentare max.	1,0 MPa (10 bar)
Calibru duză standard	032
Funcții principale	Curățare cu presiune înaltă, funcționare cu detergent (pistol cu spumă opțional), jet rotativ
Siguranță	Pârghie de siguranță pe pistol, supapă de preaplin, blocaj de siguranță, presostat
Întreținere	Curățare filtru apă, schimb ulei (prin service), protecție antigel
Accesorii incluse	Pistol de presiune înaltă, lance de pulverizare, duză de presiune înaltă, furtun de presiune înaltă, carcasă de depozitare
Nivel presiune acustică	L_pA 7 dB(A) (incertitudine 2,5 dB(A))
Nivel putere acustică	L_WA + K_WA 96 dB(A) (garantat)
Utilizare prevăzută	Curățarea mașinilor, vehiculelor, fațadelor, teraselor, uneltelor, echipamentelor de grădină

Întrebări frecvente - HD 513 EX Plus Classic Kärcher

Care este presiunea maximă a aparatului?

Presiunea de serviciu este de 13 MPa (130 bar) iar suprapresiunea maximă atinge 16 MPa (160 bar).

Pot folosi un detergent cu acest aparat de curățat?

Da, dar este necesară o lance cu spumă (opțională). Utilizați exclusiv detergenți autorizați de Kärcher.

Cum să purjați aparatul înainte de prima utilizare?

Deschideți alimentarea cu apă, scoateți duza de presiune înaltă, porniți aparatul până când apa iese fără bule, apoi opriți și puneți duza la loc.

Ce fac dacă aparatul nu pornește?

Verificați cablul de alimentare, tensiunea rețelei și siguranța. Dacă aparatul s-a supraîncălzit, lăsați-l să se răcească 15 minute. Contactați service-ul dacă problema persistă.

Cum să întrețin filtrul de apă?

Curățați filtrul de apă în fiecare săptămână, scoțându-l din racordul de apă și clătindu-l cu apă curentă. Puneți-l la loc după curățare.

Pot folosi aparatul pe rețeaua de apă potabilă?

Da, dar este obligatoriu un separator de sistem conform standardului EN 12729 tip BA pentru a evita întoarcerea apei contaminate.

Cum să protejez aparatul de îngheț?

Depozitați aparatul într-un loc ferit de îngheț. Altfel, goliți complet apa și pompați antigel pe bază de glicol în circuit.

Care este forța de recul a pistolului?

Forța de recul este de 22,4 N. Fiți precauți în timpul utilizării pentru a evita căderile.

Cum să înlocuiesc duza de presiune înaltă?

Opriți aparatul și blocați pistolul. Slăbiți șuruburile duzei, scoateți-o și înșurubați noua duză. Strângeți manual.

Care este nivelul sonor al aparatului?

Nivelul presiunii acustice este de 7 dB(A) (incertitudine 2,5 dB(A)) iar nivelul puterii acustice garantat este de 96 dB(A). Purtați protecție auditivă.

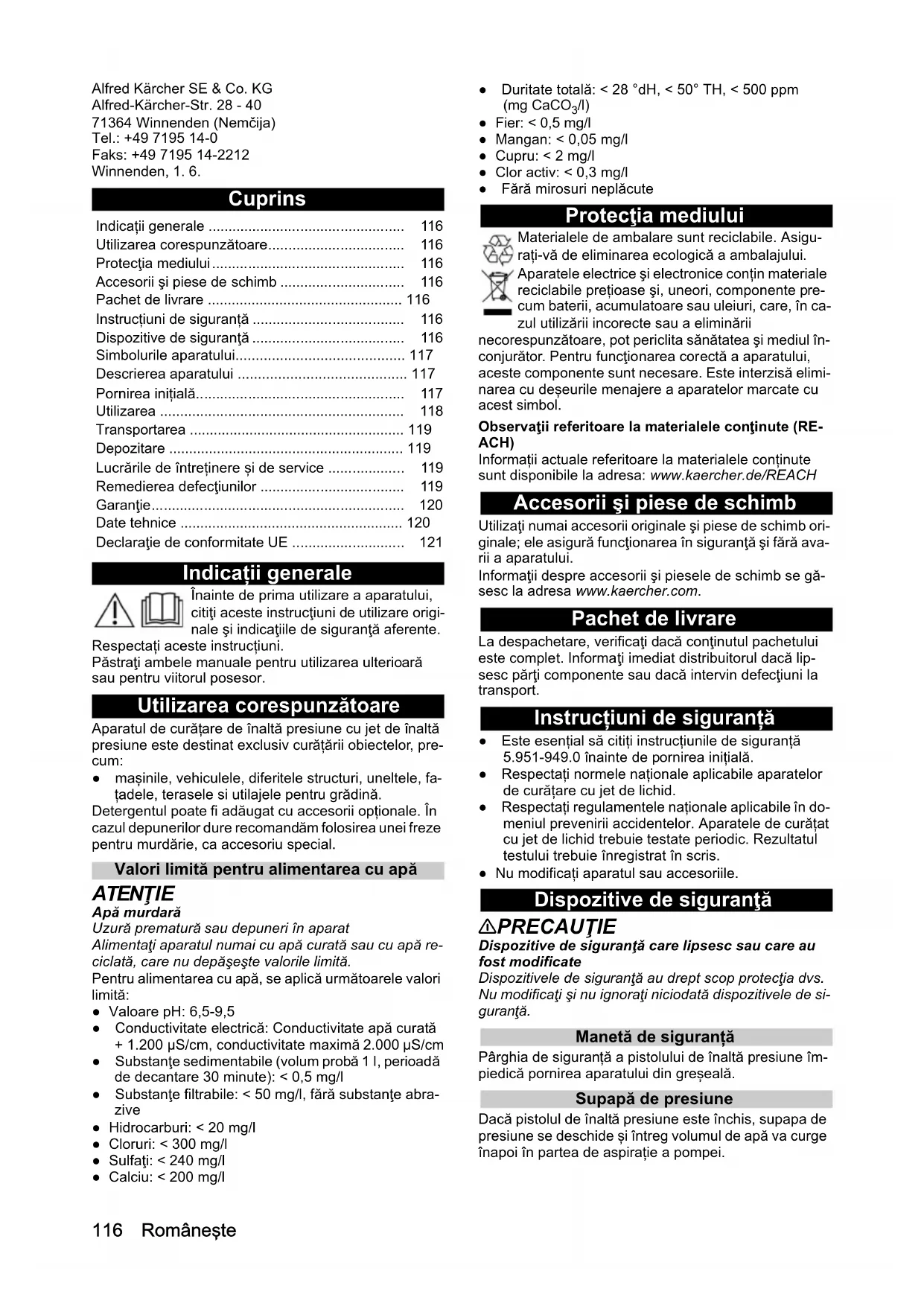

MANUAL DE UTILIZARE HD 513 EX Plus Classic Kärcher

Utilizarea corespunzătoare.... 116

Protectia mediului 116

Accesorii și piese de schimb 116

Pachet de livrare 116

Instrucțiuni de siguranță 116

Dispositive de siguranță 116

Simbolurile aparatului.... 117

Descrierea aparatului 117

Pornirea initială.... 117

Utilizarea 118

Transportarea 119

Depozitare 119

Lucrările de întreținere și de service ..... 119

Remedierea defectiunilor 119

Garantie.... 120

Date tehnice 120

Declaratie de conformitate UE 121

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea corespunzătoare

Aparatul de curățare de înaltă presiune cu jet de înaltă presiune este destinat exclusiv curățării obiectelor, precum:

- maşinile, vehiculele, diferitele structuri, uneltele, fațadele, terasele si utilajele pentru grădină.

Detergentul poate fi adăugat cu accesorii opționale. În cazul depunerilor dure recomandăm folosirea unei freze pentru murdărie, ca accesoriu special.

Valori limită pentru alimentarea cu apă

ATENTIE

Apă murdară

Uzură prematură sau depuneri în aparat

Alimentați aparatul numai cu apă curată sau cu apă reciclată, care nu depășește valorile limită.

Pentru alimentarea cu apă, se aplică următoarele valori limită:

• Valoare pH: 6,5-9,5
- Conductivitate electrică: Conductivitate apă curată + 1.200 µS/cm, conductivitate maximă 2.000 µS/cm
- Substanțe sedimentabile (volum probă 1 l, perioadă de decantare 30 minute): < 0,5 mg/l
- Substanțe filtrabile: < 50 mg/l, fără substanțe abrazive
• Hidrocarburi: < 20 mg/l
- Cloruri: < 300 mg/l
- Sulfati: < 240 mg/l
- Calciu: < 200 mg/l

• Duritate totală: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
  • Fier: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
• Cupru: < 2 mg/l
• Clor activ: < 0,3 mg/l
  • Fără mirosuri neplăcute

Protectia mediului

Materialele de ambalare sunt reciclabile. Asigu- rati-vă de eliminarea ecologică a ambalajului.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente pre-cum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării

necorespunzătoare, pot periclita sănătatea și mediul în-conjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defectiuni la transport.

Instrucțiuni de siguranță

• Este esențial să citiți instrucțiunile de siguranță 5.951-949.0 înainte de pornirea inițială.
• Respectați normele naționale aplicabile aparatelor de curătare cu jet de lichid.
• Respectați regulamentele naționale aplicabile în domeniul prevenirii accidentelor. Aparatele de curățat cu jet de lichid trebuie testate periodic. Rezultatul testului trebuie înregistrat în scris.
• Nu modificati aparatul sau accesorile.

Dispositive de siguranță

⚠PRECAUTIE

Dispositive de siguranță care lipsesc sau care au fost modificate

Dispositivele de siguranță au drept scop protecția dvs. Nu modificati și nu ignorați niciodată dispositivele de siguranță.

Manetă de siguranță

Pârghia de siguranță a pistolului de înaltă presiune împiedică pornirea aparatului din greșeală.

Supapă de presiune

Dacă pistolul de înaltă presiune este închis, supapa de presiune se deschide și întreg volumul de apă va curge înapoi în partea de aspiratie a pompei.

Supapa de presiune este setată de producător și este sigilată. Setarea se efectuează numai de către Serviciul Clienti.

Simbolurile aparatului

Îndreptarea jetului de înaltă presiune spre persoane, animale, echipamente electrice sub tensiune sau spre aparatul în sine este interzisă.

Protejati aparatul împotriva înghetului.

Conform prevederilor aplicabile racordarea aparatului la rețeaua de apă potabilă fără separator de sistem este interzisă. Asigu-rați-vă de faptul că racordul la sistemul de apă al locuinței, folosit pentru utilizarea aparatului de curățare de înaltă presiune, este dotat cu separator de sistem de tip BA conform specificațiilor standardului EN 12729. Racordați separatorul de sistem întotdeau-na la punctul de admisie a apei; niciodată direct la aparat.

⚠AVERTIZARE

Viteza mare de ieşire a jetului de apă de înaltă presiune cauzează zgomot puternic, care poate cauza disconfort sau afectarea auzului (de ex. tinitus) la persoanele aflate în imediata apropiere. Expunerea constantă la zgomote puternice poate cauza surzenie.

• Utilizați echipamentul personal de protectie specificat.
• Nivelurile ridicate de zgomot pot afecta comunicarea vocală și pot împiedica sau afecta capacitatea de percepere a sem-nalelor de avertizare acustice. Nu folositi aparatul doar singur. Prezența a încă unei persoane în afara zonei de lucru este obligatorie.

Descrierea aparatului

Prezentarea generală a aparatelor HD 5/11 E Classic și HD 5/13 E Classic

Figura A

① Šuruburi pentru duze
② Duză de înaltă presiune
③ Lance de pulverizare
④ Zăvor de siguranță
⑤Mânerul pistolului
6 Trăgaci
⑦ Furtun de înaltă presiune
8 Cârlig de pistol
⑨Mâner suplimentar
⑩Cârlig de cablu
⑪ Filtru de apă
⑬Racord de admisie apă
⑭ Orificiul de ieşire al apei

⑫ Tolba de depozitare a lăncii de pulverizare (pentru lancea de pulverizare lunga)

15Întrerupător
16 Mâner de împingere, sus (extins)

Prezentarea generală a aparatelor HD 5/11 EX Plus Classic și HD 5/13 EX Plus Classic

Figura B

① Suruburi pentru duze
② Duză de înaltă presiune
③ Lance de pulverizare
④ Zăvor de siguranță
⑤ Mânerul pistolului
⑥ Trăgaci
⑦ Furtun de înaltă presiune
⑧ Mâner de împingere, sus (extins)
⑨ Mâner suplimentar
⑩Cârlig de cablu
⑪Filtru de apă
⑬Racord de admisie apă
⑭ Orificiul de ieşire al apei
15Întrerupător
16Pârghie
⑰Suport lance de pulverizare
18 Freză pentru murdărie

⑫ Tolba de depozitare a lăncii de pulverizare (pentru lancea de pulverizare lunga)

Pornirea inițială

⚠PERICOL

Risc de rănire din cauza electrocutării

Asigurați-vă de faptul că lucrările de racordare la sursa de apă și la rețeaua de înaltă presiune, precum și lucrările de realizare a conexiunilor electrice sunt efectuate de personal tehnic specializat autorizat.

Codare color

- Elementele de control pentru procesul de curățare sunt galbene.

Despachetare

1. La despachetare, verificati continutul pachetului.
2. Dacă intervin defectiuni la transport, informați imediat distribuitorul.

Montarea accesoriiilor

1. Introduceți etrierul glisant în mașină și introducți șuruburile în mâner.

Figura C

1. Montați duza cu şurubul pentru duze pe lancea de pulverizare.

2. Conectați lancea de pulverizare la pistolul de înaltă presiune.

Figura D

1. Înşurubați furtunul de înaltă presiune la pistolul de înaltă presiune.

2. Doar în cazul aparatelor HD 5/11 E Classic și HD 5/13 E Classic: fixați furtunul de înaltă presiune de sursa de apă.

3. Doar în cazul aparatelor HD 5/11 E Classic și HD 5/13 E Classic: împingeți manivela în orificiul tamburului de furtun și asigurați-vă de fixarea manivelei. Figura E

Conexiune electrica

⚠PERICOL

Pericol de rănire din cauza electrocutării

Utilizați o priză pentru a conecta aparatul la sursa de alimentare. Conectarea permanentă la sursa de alimentare este interzisă. Folosiți stecherul pentru deconectarea de la sursa de alimentare.

Consultați plăcuța de identificare sau datele tehnice pentru valorile de conectare.

1. Desfășurați cablul de alimentare și așezați-l pe pământ.

2. Conectați stecherul la priză.

Conectare la sursa de apă

Racordarea la o conductă de apă

⚠AVERTIZARE

Risc pentru sănătate ca urmare a scurgerii de apă contaminată în rețeaua de apă potabilă.

Respectați instrucțiunile furnizorului dvs. de servicii de alimentare cu apă.

1. Verificați presiunea de alimentare, temperatura de intrare și cantitatea de intrare a sursei de alimentare cu apă. Consultați capitolul Date tehnice pentru cerințe.

2. Conectați separatorul de sistem și racordul de apă al aparatului cu un furtun (lungime minimă de 7,5 m, diametru minim de 3/4"). Furtunul de alimentare nu este inclus în livrare.

3. Deschideti punctul de admisie a apei.

Aerisirea aparatului

1. Deschideti punctul de admisie a apei.

2. Scoateți duza de înaltă presiune.

3. Porniti aparatul.

4. Lăsați aparatul să ruleze până când apa eliminată nu contine bule de aer.

5. Deconectați aparatul.

6. Montați duza de înaltă presiune.

Utilizarea

⚠PERICOL

Risc de explozie!

Nu pulverizați lichide inflamabile.

Dacă aparatul este utilizat în zone periculoase (de ex. stații de alimentare), acționați conform regulilor de siguranță corespunzătoare.

Deschiderea/închiderea pistolului de înaltă presiune

1. Împingeți înapoi zăvorul de siguranță și acționați trăgaciul.

Figura F

Pistolul de înaltă presiune se deschide.

1. Eliberați trăgaciul și împingeți zăvorul de siguranță înainte.

Pistolul de înaltă presiune se închide.

Utilizarea cu presiune înaltă

Indicatie

- Aparatul poate fi utilizat pe plan vertical.

- Aparatul este dotat cu un comutator de presiune.

Motorul pornește doar când pistolul de înaltă presi- une este deschis.

- Evitați expunerea furtunului de înaltă presiune la contactul cu marginile și muchiile ascuțite.

1. În cazul aparatelor cu tambur pentru furtun: desfaceți complet furtunul de înaltă presiune de pe tamburul pentru furtun.

2. Deschideti alimentarea cu apă.

3. Pozitionati întrerupătorul pe „1”.

4. Deschideți zăvorul de siguranță a pistolului de înaltă presiune.

5. Deschideti pistolul de înaltă presiune.

6. Pozitionați pistolul de înaltă presiune către obiectul de curățat și începeți curățarea.

Utilizarea cu detergent

Indicatie

Utilizarea cu detergent presupune folosirea și a unei lance de spumă (opțională).

⚠AVERTIZARE

Manevrarea incorrectă a soluțiilor de curățat

Pericol pentru sănătate

Respectați indicațiile de siguranță de pe soluția de curățat.

ATENTIE

Soluție de curățat inadecvată

Deteriorarea aparatului și a obiectelor de curățat Utilizați numai soluții de curățat aprobate de KĂRCHER.

Respectați recomandările de dozare și indicațiile valabile pentru soluția de curățat.

Pentru protejarea mediului înconjurător, folosiți moderat soluția de curățat.

Detergentii KÄRCHER asigură o funcționare fără defecțiuni. Vă rugăm, nu ezitați să consultați catalogul nostru sau fișele noastre informative despre detergent.

1. Umpleți detergentul în rezervorul lăncii de spumă. (Urmați instrucțiunile de dozare de pe recipientul de detergent.)

Figura G

Metoda de curățare recomandată

1. Pulverizați cu moderatie soluție de curățat pe supra-fața uscată și lasați să acționeze (nu să se usuce).

2. Clătiți murdăria dizolvată cu jetul de apă de înaltă presiune.

După utilizarea cu detergent

1. Clătiți lancea de spumă cu apă curată timp de aprox. 30 de secunde.

Înlocuirea duzei

⚠PERICOL

Pericol de rănire!

Deconectați dispozitivul înainte de a înlocui duza și nu activați pistolul pulverizator manual, până când dispozitivul este complet depresurizat.

1 Fixați pistolul de înaltă presiune. Pentru aceasta, împingeți maneta de siguranță în față.

2 Deşurubati şuruburile duzei şi scoateți duza.

3 Înşurubați freza pentru murdărie și strângeți-o manual.

4 Doar în cazul aparatelor HD 5/11 EX Plus Classic și HD 5/13 EX Plus Classic: înșurubați freza de mur-dărie și strângeți șuruburile manual.

Depozitarea frezei pentru murdărie

1. Înşurubați freza pentru murdărie pe conectorul galben.

Figura H

Întreruperea funcționării

Indicatie

Când aparatul este oprit, presiunea apei scade, ceea ce poate cauza reducerea forței de funcționare a pistolului de înaltă presiune și îmbunătățirea duratei de viață a echipamentului.

1. Dacă închideți pistolul de înaltă presiune, aparatul se oprește.
2. Împingeti înainte zăvorul de siguranță al pistolului de înaltă presiune în scop de blocare.
3. Împingeti înapoi zăvorul de siguranță al pistolului de înaltă presiune în scop de deblocare.
4. Dacă deschideți pistolul de înaltă presiune, aparatul se repornește.

Finalizarea utilizării

1. Închideți alimentarea cu apă.
2. Deschideti pistolul de înaltă presiune.
3. Pozitionați întrerupătorul pe „1” și lăsați aparatul să funcționeze timp de 5 - 10 secunde.
4. Pozitionati întrerupătorul pe „0”.
5. Închideti pistolul de înaltă presiune.
6. Înainte de deconectarea aparatului de la sursa de alimentare, asigurați-vă de starea uscată a mâinilor dvs.
7. Îndepărtați racordul de admisie.
8. Închideți pârghia de siguranță a pistolului de înaltă presiune și împingeți înainte zăvorul de siguranță.

Transportarea

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La transport tineți cont de greutatea aparatului.

1. Aşezati lancea de pulverizare cu pistolul de înaltă presiune pe cârlige.
2. Înfășurați cablul de alimentare în jurul cârligelor cablului.
3. Fără tambur de furtun: Înfășurați furtunul de înaltă presiune și agățați-l pe cârlig. Cu tambur pentru furtun: Înfășurați furtunul de înaltă presiune pe tamburul de furtun.
4. Când transportați aparatul în vehicule, asigurați-l împotriva deplasării și răsturnării.
5. În cazul transportării pe distanțe scurte trageți de mânerul telescopic pentru a trage aparatul. Figura I
6. Când urcați scările, folosiți mânerul suplimentar pentru ridicarea aparatului. Figura J

Depozitare

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare La depozitare țineți cont de greutatea aparatului. Depozitați aparatul numai în interior.

Protectie impotriva inghețului

ATENTIE

Înghețul distruge dispozitivul dacă apa nu este scursă complet.

Depozitați dispozitivul într-un loc ferit de îngheț. Dacă nu este posibilă depozitarea într-un loc ferit de îngheț:

1. Eliminați excesul de apă.

2. Pompati prin dispozitiv antigel disponibil în comerț.

3. Lăsați dispozitivul să funcționeze cel mult 1 minut, până când pompa și conductele sunt goale.

Indicatie

Utilizați antigel disponibil în comerț, pe bază de glicol. Respectați instrucțiunile de utilizare ale producătorului antigelului.

Lucrările de întreținere și de service

⚠PERICOL

Pornirea neintentionată a aparatului

Pericol de rănire din cauza electrocutării

Opriti imediat aparatul și deconectați ștecherul de la re-tea înainte de efectuarea lucrărilor.

Indicatie

Eliminați și predați uleiul uzat exclusiv la punctele de co- lectare indicate. Vă rugăm, predați uleiul uzat la aceste puncte de colectare. Poluarea mediului înconjurător cu ulei uzat este pedepsită prin lege.

Inspectia de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Intervalele de întreținere

Înainte de fiecare utilizare

1. Verificați cablul de racordare, pentru a vedea dacă este deteriorat; cablul deteriorat trebuie să fie înlocuit imediat la un serviciu de asistență clienti autorizat sau de către un electrician.
2. Verificați dacă furtunul de înaltă presiune prezintă deteriorări; înlocuți imediat furtunul de înaltă presiune dacă prezintă deteriorări.
3. Verificați etanșeitatea aparatului. Se admite un număr de 3 picături de apă pe minut. Dacă apare o neetanșeitate mai mare, luați legătura cu un serviciu de asistență clienti autorizat.

Săptămânal

1. Curățați filtrul de apă, consultați capitolul Curățarea filtrului de apă.

La fiecare 500 de ore de funcționare, cel puțin o dată pe an

Pentru schimbarea uleiului vă rugăm contactați Serviciul Clienti.

Lucrări de întreținere

Curățarea filtrului de apă

ATENTIE

Filtru de apă deteriorat în racordul de apă

Deteriorarea aparatului din cauza apei contaminate Asigurați-vă de starea corespunzátoare a filtrului înainte de montarea în racordul de apă.

1. Scoateți filtrul de apă.
2. Curățați filtrul de apă sub apă curentă.
3. Reintroduceti filtrul de apă în racordul de apă.

Remedierea defectiunilor

⚠PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului și a electrocutării.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți stecărul din priză.

Componentele electrice trebuie verificate și reparate numai de către un serviciu de asistență clienti autorizat.

În cazul unor defectiuni care nu sunt specificate în acest capitol, dacă aveți dubii sau când acest lucru este reco-

mandat în mod expres, apelați la un serviciu de asisten- ță clienti autorizat.

Defecțiune Depanarea
Aparatul nu pornește	Asigurați-vă de starea corespunzătoare a cablului de alimentare.Verificați tensiunea rețelei.Aparatul se supraîncălzește:a Poziționați întrerupătorul pe „0”.b Lăsați aparatul să se răcească timp de minim 15 minute.c Poziționați întrerupătorul pe „1”.În cazul survenirii de defecțiuni electrice vă rugăm contactați Serviciul Clienti.
Aparatul nu generează presiune	Montați duza standard (pentru dimensiunile specifice consultați capitolul Date tehnice).Curățați/înlocuiti duza de înaltă presiune.Aerisiți aparatul (consultați capitolul Aerisirea aparatului).Curățați filtrul de apă (consultați capitolul Curățarea filtrului de apă).Curățați toate conductele de admisie la pompă.Verificați debitul apei de alimentare (consultați capitolul Date tehnice).
Pompa nu este etanșă Se admite un număr de 3 picături de apă scurse pe minut.	Dacă apare o neetanseitate mai mare, aparatul trebuie verificat la serviciul de asistență clienti.
Bătaia pompei	Curățați filtrul de apă.Verificați dacă există scurgeri la conducta de alimentare cu apă.Aerisiți aparatul (consultați capitolul Aerisirea aparatului).Contactați Serviciul Clienti, dacă este necesar.

Garantie

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defectiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defectiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentati-vă cu chitanța de cumpăra-

re la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Pentru mai multe informații privind garanția (dacă sunt disponibile) vă rugăm accesăți meniul „Descărcări” din opțiunea Service al paginii web al reprezentanței Kärcher din țara dvs.

Date tehnice

			HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Conexiune electrică
Tensiune V 220 - 240 220 - 240 220 - 240 220 - 240
Fază ~	1	1	1	1
Frecvență		Hz	50	50	50	50
Putere de conectare		kW	2,2	2,2	2,4	2,4
Grad de protecție			IPX5	IPX5	IPX5	IPX5
Siguranță pentru rețea (temporizată)		A	15	15	15	15
Cablu prelungitor 30 m		mm^2	2,5	2,5	2,5	2,5
Conectare la sursa de apă
Presiune de alimentare (max.)		MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Temperatură de alimentare (max.)		°C	40	40	40	40
Cantitate alimentată (min.)		l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Înălțime de aspirare (max.)		m	1,0	1,0	1,0	1,0
Date privind puterea aparatului
Dimensiune duză la duza standard			036	036	032	032
Debit de pompare, apă		l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Presiune de lucru		MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Suprapresiune de funcționare (max.)		MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Fortă de recul a pistolului de înaltă presiune		N	20,4	20,4	22,4	22,4
Dimensiuni și greutăți

		HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Greutate (fără accesorii)	kg	18	21	18,3	21,3
Lungime x Lățime x Înălțime	mm	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880
Valori calculate conform EN 60335-2-79
Valoare a vibrației mână-braț la pistolul de înaltă presiune	m/s ^2	2,27 2,27 3,1 3,1
Incertitudine K m/s	^2	1,5 1,5 1,5 1,5
Nivel de zgomot L _pA	d	B	(	A	7
Incertitudine K _pA	dB(A)	2,5	2,5	2,5	2,5
Nivel de putere acustică L _WA + Incertitudine K _WA	d	B	(	A	9

Sub rezerva modificărilor tehnice.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățat cu înaltă presiune

Tip: 1.520-xxx

Procedura de evaluare a conformității

2000/14/UE: Anexa V

Standarde naționale aplicate

Nivel de putere acustică dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Măsurat: 89

Garantat: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Măsurat: 93

Garantat: 96

Semnatarii acționează în numele și prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
