MANUAL DE UTILIZARE Eco Wheeler 400 SD Güde

RO Traducerea modului original de utilizare

Punerea în funcţiune

Instrucțiuni pentru cosit

Curățare / Întreţinere

Pentru a se asigura calitatea, ecare utilaj trebuie să se supună probelor de funcționare și să se umple cu ulei de motor. Înainte de transport, uleiul trebuie din nou evacuat, însă pe tija de măsurare mai pot rămâne urme de ulei de motor. Totuși vă rog să vericați starea uleiului și să completați din nou uleiul de motor.

Vericarea stării uleiului

Furaje automată nu este de lucru

Informaţii pentru reducerea zgomotului În cazul acestui dispozitiv este inevitabilă o anumită poluare sonoră. Amânați lucrările zgomotoase în perioadele permise şi destinate acestora. Respectaţi perioadele de odihnă şi limitaţi-vă durata activităţii la minimumul necesar. Pentru propria dumneavoastră protecţie şi protecţia persoanelor care se aă în apropiere trebuie utilizat un mijloc de protecţie auditivă adecvat. Utilizare conform destinaţiei Cositoarea este destinată tunderii gazonului și a suprafețelor cu iarbă, în pantă de max. de 20%, în grădinile particulare din jurul casei și în colonii de grădini. Această instalaţie se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripţiile şi instrucţiunile general valabile cuprinse în prezentul manual, producătorul nu poate răspunzător de daunele survenite. Folosiţi utilajul numai în mediu extern, niciodată în spaţii închise sau prost aerisite. Este interzisă utilizarea cositoarei la tăierea arbuștilor, gardurilor vii și tușurilor, la tăierea și mulcirea plantelor cățărătoare sau a gazoanelor de pe acoperișuri sau din ghivecele de pe balcon. De asemenea cositoarea nu poate folosită drept concasor pentru transformarea părților tăiate din copaci și garduri vii în mulci , și nici pentru nivelarea accidentărilor de teren. Exigenţe la adresa operatorului Nu lăsaţi niciodată copiii să lucreze cu acest utilaj. Nu admiteţi niciodată ca o persoană să lucreze cu acest utilaj fără a instruită reglementar. Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenţie modul de operare. Calicare: În afară de o instruire amănunţită din partea unui specialist, nu este necesară nici o altă calicare specială pentru deservirea prezentului utilaj. Vârsta minimă: Utilajul poate operat numai de persoane care au împlinit vârsta de 16 ani. Excepţie o fac minorii în cadrul pregătirii lor profesionale pentru a obţine deprinderi, aceasta doar sub supravegherea instructorului. Reglementările locale pot stabili vârsta minimă a utilizatorului. Instructaj: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar. Date Tehnice Benzină maşină de tăiat iarba ECO WHEELER 400 SD Comandă nr. ..................................................................... 95381 Volum ....................................................................98 cm

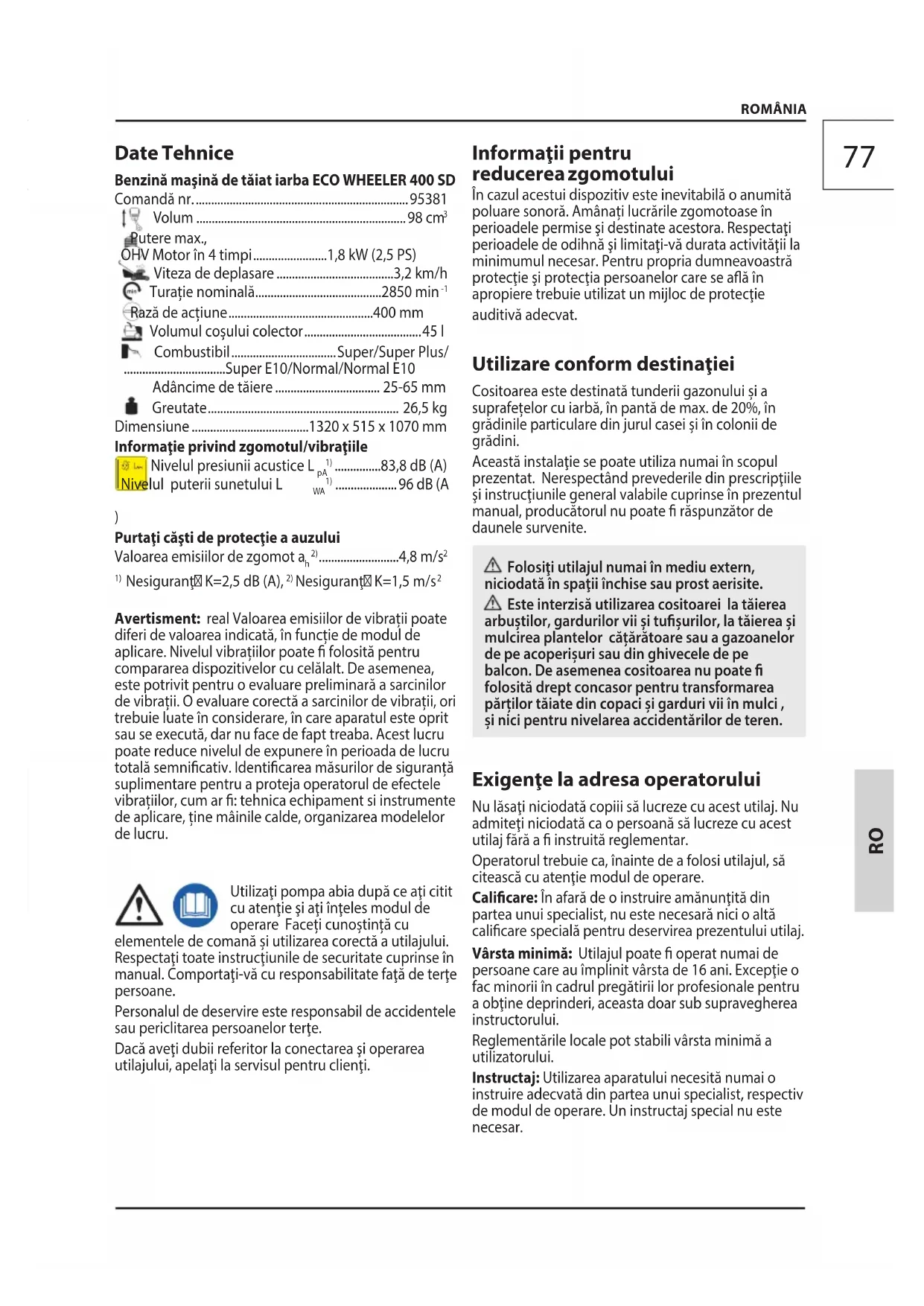

Putere max., OHV Motor în 4 timpi ........................1,8 kW (2,5 PS) Viteza de deplasare ......................................3,2 km/h Turație nominală .........................................2850 min

...............83,8 dB (A) Nivelul puterii sunetului L

Purtaţi căşti de protecţie a auzului Valoarea emisiilor de zgomot a

Avertisment: real Valoarea emisiilor de vibrații poate diferi de valoarea indicată, în funcție de modul de aplicare. Nivelul vibrațiilor poate folosită pentru compararea dispozitivelor cu celălalt. De asemenea, este potrivit pentru o evaluare preliminară a sarcinilor de vibrații. O evaluare corectă a sarcinilor de vibrații, ori trebuie luate în considerare, în care aparatul este oprit sau se execută, dar nu face de fapt treaba. Acest lucru poate reduce nivelul de expunere în perioada de lucru totală semnicativ. Identicarea măsurilor de siguranță suplimentare pentru a proteja operatorul de efectele vibrațiilor, cum ar : tehnica echipament si instrumente de aplicare, ține mâinile calde, organizarea modelelor de lucru. Utilizaţi pompa abia după ce aţi citit cu atenţie şi aţi înţeles modul de operare Faceți cunoștință cu elementele de comană și utilizarea corectă a utilajului. Respectaţi toate instrucţiunile de securitate cuprinse în manual. Comportaţi-vă cu responsabilitate faţă de terţe persoane. Personalul de deservire este responsabil de accidentele sau periclitarea persoanelor terţe. Dacă aveţi dubii referitor la conectarea şi operarea utilajului, apelaţi la servisul pentru clienţi.78 ROMÂNIA

Comportament în cazuri extreme Pericol de accidentare! Nu țineți niciodată mâinile și picioarele în apropierea pieselor în rotație. Stați întotdeauna la distanță de oriciul de evacuare. Pericol de arsuri! Unele piese ale utilajului se încălzesc puternic în timpul funcționării. Nu vă atingeți de piesele erbinți, de ex. de motor și de amortizorul de zgomot. Acordaţi rănitului primul ajutor şi chemaţi într-un timp cât mai scurt ajutorul calicat al medicului. Păziţi rănitul de alte accidente, şi calmaţi-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veţi consuma din trusa medicală trebuie completat imediat. Dacă sunteţi în căutarea de ajutor, vă rugăm să furnizaţi următoarele informaţii:

1. Locul accidentului

2. Tipul accidentului

3. Numărul răniţilor

Simboluri Atenţie! Citiţi modul de utilizare. Purtaţi căşti de protecţie a auzului Purtaţi ochelari de protecţie! Atenție - suprafață erbinte! Pericol de arsuri! Avertisment împotriva obiectelor aruncate La distanţă de persoane! Aveţi grijă ca nimeni să nu se găsească în zona periculoasă Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. În timpul funcționării, respectați o distanță sucientă de cuțitul de tăiere. Atenţie, pericol de a prins ! Pericol de explozie Alimentați motorul numai în stare deconectată Pericol de intoxicare! Folosiţi utilajul numai în mediu extern, niciodată în spaţii închise sau prost aerisite. Este interzis fumatul şi focul deschis. Ţineţi copiii şi persoanele străine în afara razei de acţiune a utilajului. Nu expuneţi utilajul ploii şi nu-l utilizaţi în mediu umed sau ud. Purtaţi încălţăminte de securitate cu protecţie împotriva tăierii, cu talpă aspră şi vârf de oţel! Carburantul este foarte inamabil. Atenție - suprafață erbinte! Avertizare împotriva pericolului prezentat de tensiunea electrică Ocrotiţi de umezeală Direcţia de amplasare a ambalajului - în sus RO79 ROMÂNIA

Instrucţiuni De Securitate AVERTISMENT Citiţi toate avizele de siguranţă şi indicaţiile, chiar şi cele din borşura alăturată. Nerespec- tarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Țineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune. Distanța minimă de siguranță este de 5 m. Purtați echipament personal de securitate. Purtați încălțăminte solidă și pantaloni lungi. Nu utilizați niciodată utilajul desculți sau numai în sandale ușoare. Dacă este necesar, purtați mănuși de protecție. Folosiți utilajul numai la lumina zilei sau într-un mediu bine iluminat. Controlați cu atenție terenul pe care veți folosi utilajul și înlăturați toate obiectele care ar putea prinse și proiectate de utilaj. Evitați, pe cât posibil, utilizarea produsului pe iarba udă. Carburantul este foarte inamabil. Păstrați carburanții numai în recipienți adecvați. Utilajul poate alimentat numai afară și nu în apropierea focului deschis, respectiv în preajma țigărilor aprinse. Alimentați înainte de a porni utilajul. Este interzisă alimentarea cu combustibil sau deschiderea capa

cului rezervorului cu motorul în funcțiune sau cu motorul erbinte. Fiți atenți să nu revărsați combustibil. Dacă totuși acesta s-a revărsat, nu porniți motorul. Curățați pe utilaj locul murdărit și împiedicați orice încercare de a porni utilajul înainte de a se evapora tot combustibilul revărsat. Fixați din nou toate protecțiile și închizătoarele de pe rezervorul de combustibil și de pe rezervoarele mici de combustibil. Înainte de prima punere în funcțiune, motorul trebuie neapărat umplut cu ulei de motor. Înaintea ecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor. Înainte de utilizare, efectuați întotdeauna un control vizual pentru a constata eventualele deteriorări, în deosebi starea sculelor de tăiere, piesele de xare și toată unitatea de tăiere. Înainte de utilizare vericați întotdeauna dacă bara de cuțite, șuruburile cuțitelor și unitatea de cosire nu sunt tocite, uzate sau deteriorate în alt mod Înlocuiți cuțitele și șuruburile uzate sau deteriorate în vederea asigurării echilibrului. Este strict interzisă demontarea, modicarea sau utilizarea contrar destinației a tuturor instalațiilor de protecție de pe utilaj, ca și montarea instalațiilor de protecție ale altor producători. Nu folosiți utilajul dacă este deteriorat sau dacă sunt defecte instalațiile de protecție. Înlocuiți piesele uzate și deteriorate. Nu operați utilajul într-un spațiu închis unde se pot acumula gazele monoxidului de carbon. Conectați motorul numai atunci când picioarele dvs. se găsesc la o distanță sigură de sculele de tăiere. Nu aplecați utilajul la pornire. Nu porniți utilajul atâta timp cât vă aați în fața orici

ului de evacuare. Umblați! Nu alergați! Acordați atenție unei poziții sigure atunci când lucrați în pantă. Nu cosiți pe coaste prea abrubte. Fiți deo

sebit de atenți în deosebi când schimbați direcția de deplasare pe povârnișuri. Fiți atenți la maximum atunci când vă întoarceți și trageți utilajul spre dvs. Deconectați cositoarea întotdeauna când o deplasați, aplecați sau vă aați în afara spațiilor cu iarbă. Așteptați să se oprească toate piesele în rotație. Dacă veți da peste un obiect străin sau dacă utilajul începe să vibreze, trebuie să-l deconectați și să scoateți bujia. Vericați dacă utilajul nu s-a deteriorat. Reparați eventualele defectări. Deconectați utilajul imediat ce ați terminat lucrul. Opriți utilajul și scoateți conectorul bujiei de aprindere. Așteptați ca toate piesele în rotație să se oprească și ca utilajul să se răcească. Scoateți cheia, dacă se aă acolo

• întotdeauna când părăsiți utilajul

• înainte de realimentare Nu depozitați utilajul în încăperi închise imediat după deconectare , lăsați-l afară să se răcească. Nu depozitați niciodată utilajul cu benzina în rezervor în interiorul unei clădiri în care vaporii de benzină ar putea eventual veni în contact cu o sursă de foc deschis sau cu scântei. Înlocuiți amortizorul de zgomot defect. Nu modicați reglajul inițial al motorului și nu ajustați motorul Evitaţi utilizarea maşinii în condiţii meteorologice ne

favorabile, în special în cazul pericolului de descărcări electrice.80 Garanţie Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului. Garanţia se referă în exclusivitate la defecţiunile pro

vocate de defectele de material sau de producţie. La reclamaţia în perioada de garanţie trebuie prezentat documentul de achiziţie original, cu data vânzării. Garanţia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forţată, defectarea prin intervenţie străină sau cu obiecte străine. Nerespectarea modului de utilizare şi de montaj ca şi uzura normală de asemeni nu intră în garanţie. Service Aveţi întrebări de ordin tehnic? Reclamaţii? Aveţi nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secţia de Servis vă vom ajuta în mod rapid şi nebirocratic. Vă rugăm să ne ajutaţi să vă ajutăm. Pentru ca utilajul dvs. să poată identicat în caz de reclamaţie, avem nevoie de numărul seriei, numărul comenzii şi de anul de producţie. Toate aceste date le veţi găsi pe plăcuţa de tip. Pentru ca toate aceste date să e mereu la îndemână, vă rugăm să le notaţi mai jos. Nr. serie: Nr. comandă: An de producţie: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Lichidare Atenționările pentru lichidare reies din pictogramele amplasate pe utilaj. Respectiv pe ambalaj. Aparate defecte şi /sau lichidate trebuie să e predate la punctele de colectare corespunzătoare. Baterii, ulei şi substanţe similare care nu dürfen pătrunde în mediu. Lichidarea ambalajului de transport Ambalajul protejează utilajul în timpul transportu

lui împotriva deteriorărilor. Materialele de ambalaj sunt alese de regulă în funcţie de aspecte ecolo- gice plauzibile şi de modul de lichidare, de aceea acesteapot reciclate. Înapoierea ambalajelor în circuitul de materiale economiseşte materiile prime şi reduce cheltuielile pentru lichidarea deşeurilor.Părţi ale ambalajului (de ex. folie, stiropor®) pot prezenta pericol pentru copii.Asiguraţi ca copiii să nu aibă acces la aceste părţi ale ambalajului şi lichidaţi-le cât mai repede. Pericol de asxiere! Asiguraţi ca copiii să nu aibă acces la aceste părţi ale ambalajului şi lichidaţi-le cât mai repede. Întreţinere Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. Așteptați ca toate piesele în rotație să se oprească și să se răcească utilajul. Întrețineți întotdeauna utilajul curat, în deosebi rezervorul și motorul. Curățați cu regularitate oriciul de evacuare și capacul. Tratați toate piesele mobile cu ulei ecologic. Controlați cu regularitate coșul colector, măsura uzurii și îmbătrânirii. Permiteţi efectuarea de reparaţii în exclusivitate persoanelor de specialitate. Utilizaţi numai accesorii şi piese de schimb originale. Numai un utilaj întreţinut şi îngrijit cu regularitate po

ate de un ajutor real. Întreţinerea şi grija insucientă de utilaj poate duce la accidente neprevăzute. Atunci când trebuie să goliți rezervorul de combusti

bil, ar trebui să vă aați afară La sfârșitul sezonului trebuie să adăugați aditiv la combustibil/carburanți și să-l amestecați cu acesta.

ROMÂNIA BA81 ROMÂNIA Plan de vericări şi întreţinere Perioadă regulată de întreținere Înaintea ecărei puneri în funcţiune După o lună După 3 luni După 6 luni După 12 luni După 24 luni

Ore de funcționare25 Ore de funcționare50 Ore de funcționare100 Ore de funcționare250 Ore de funcționare Ulei de motor (10W-40) Vericare

Bujie Vericare Curăţaţi

Efectuați întreținerea corespunzătoare în luna specicată sau după epuizarea orelor de funcționare prescrise - în funcție de precedență Depistarea defecţiunilor Defecţiune Cauză Măsuri Motorul nu porneşte Pompă primară nu a fost folosit Apăsaţi pompa primară Carburant insucient Completați combustibilul Cabluri Bowden prea lungi

Reglați cablurile Bowden cu ajutorul unei piulițe oarbe.

Combustibil incorect, depozitare fără evacuarea rezervoruli de benzină, tip benzină incorect Goliți rezervorul de benzină și carbura- torul. Turnați benzină proaspătă. Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanţa electrozi- lor prea mare Curăţaţi bujia, controlaţi valoarea termică a bujiei, eventual înlocuiţi bujia, reglaţi la 0,6-0,8mm Bujia este umedă de la benzină (motor înecat) Uscați bujia și repuneți-o la loc Iarba nu se colectează Canal înfundat Coș colector plin Iarbă prea udă Curățați canalul de evacuare Goliți coșul colector nu cosiți pe ploaie BA82 BOSANSKI

Modul de evaluare a conformităţii

Nivelul garantat al puterii sunetului

Împuternicit să elaboreze documentaţia tehnică.
