TL 6310 - TL 6420 - TL 7420 - TL 9310 - Hota de bucătărie TEKA - Manual de utilizare gratuit

Marcă	TEKA
Modele	TL 6310, TL 6420, TL 7420, TL 9310
Tip produs	Hotă aspirantă
Lățime	600 mm / 900 mm (în funcție de model)
Adâncime	280 mm
Înălțime	181 mm
Alimentare	Electrică (tensiunea și frecvența pe etichetă)
Puterea becurilor	Max 40 W, soclu E14 (tip ILCOS D: DR-6-H-E14-37 sau HSGSB/C-28-230-E14)
Viteze motor	2 (Medie și Maximă)
Comenzi	Întrerupătoare separate pentru motor și iluminat (cu poziție Automat)
Tip evacuare	Externă (recomandată) sau reciclare cu filtru de cărbune activ
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase
Filtru de cărbune activ	Opțional, durată de viață 3-6 luni, nespălabil
Înălțime minimă de instalare	65 cm pentru aragaz pe gaz, 60 cm pentru aragaz electric
Lungimea maximă a conductului de evacuare	4 metri, cu maximum 2 coturi
Întreținere	Curățarea lunară a filtrelor de grăsime; corpul cu apă cu săpun la 40°C
Siguranță	Deconectați înainte de întreținere; nu flambați sub hotă; ventilați încăperea
Piese de schimb	Utilizați exclusiv piese de schimb originale
Reparabilitate	Reparații numai de către serviciul tehnic autorizat

Întrebări frecvente - TL 6310 - TL 6420 - TL 7420 - TL 9310 TEKA

Care este înălțimea minimă de instalare pentru un aragaz pe gaz?

Partea inferioară a hotei trebuie plasată la o înălțime minimă de 65 cm pentru un aragaz pe gaz. Dacă instrucțiunile aragazului indică o distanță mai mare, respectați aceasta.

Cum se curăță filtrele de grăsime?

Filtrele metalice pot fi curățate în mașina de spălat vase sau prin înmuiere în apă caldă cu săpun. Folosiți mănuși și uscați-le înainte de a le pune la loc. Nu curățați niciodată filtrele de cărbune.

Cât de des trebuie curățate filtrele de grăsime?

Curățarea trebuie efectuată cel puțin o dată pe lună, în funcție de utilizare. Depunerile de grăsime se formează chiar dacă hota nu este în funcțiune.

Cum se instalează un filtru de cărbune activ?

Demontați capacul, plasați filtrul în locașul prevăzut, apoi remontați capacul. Filtrul de cărbune este opțional și permite reciclarea aerului.

Când se înlocuiește filtrul de cărbune activ?

Durata de viață este de 3-6 luni în funcție de utilizare. Nu poate fi spălat sau recuperat; înlocuiți-l cu unul nou de același model.

Cum se înlocuiește un bec al hotei?

Deconectați mai întâi hota. Scoateți filtrul pentru a accesa becurile. Verificați că sunt reci. Înlocuiți cu un bec de maxim 40 W, soclu E14 (tip ILCOS D: DR-6-H-E14-37 sau HSGSB/C-28-230-E14).

Ce faceți dacă hota nu funcționează?

Verificați dacă cablul este conectat și priza alimentată. Dacă problema persistă, contactați serviciul de asistență tehnică. Nu reparați singur.

De ce aspiră hota prost?

Cauze posibile: filtru de grăsime saturat (curățați-l), conduct de evacuare obstruat (verificați coturile și lungimea) sau conduct inadecvat. Urmați instrucțiunile manualului.

Pot folosi hota cu un aragaz electric?

Da, înălțimea minimă de instalare este de 60 cm de la planul de lucru pentru un aragaz electric. Respectați distanțele de siguranță.

Cum se elimină hota la sfârșitul vieții?

Nu o aruncați cu deșeurile menajere. Urmați reglementările locale pentru reciclarea deșeurilor de echipamente electrice și electronice (DEEE). Tăiați cablul de alimentare înainte de a-l arunca.

MANUAL DE UTILIZARE TL 6310 - TL 6420 - TL 7420 - TL 9310 TEKA

Înaite de instalarea Şi deutilizarea aparatului, cititi cu atentie instruţiunile furnizate.

a

Sicherheitshinweise

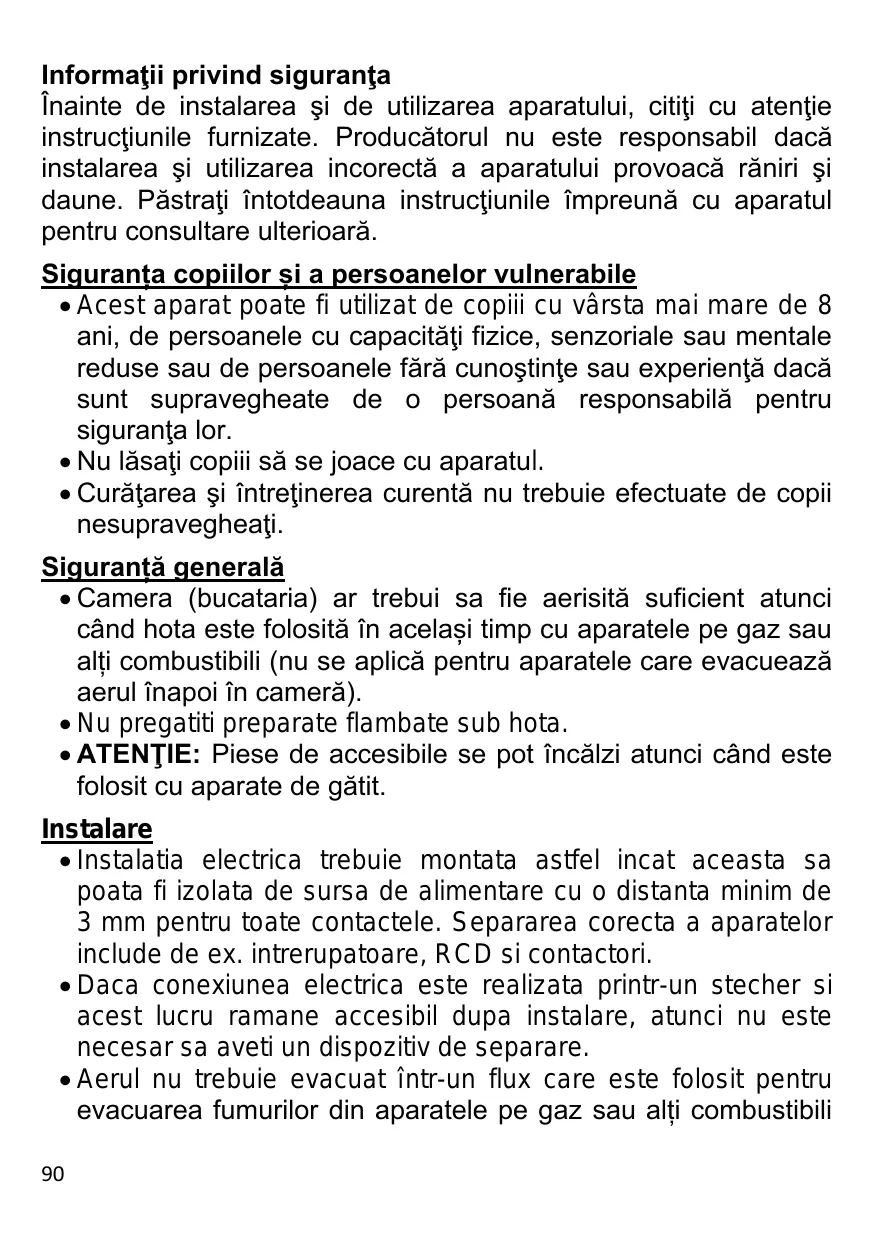

Informații privind siguranta

Înainte de instalarea Şi de utilizesa aparatului, citiţi cu atenție instrucțiunile furnizate. Produçătorul nu este responsabil dacă instalarea Şi utilizesa incorcêta a aparatului provoacă răniri Şi daune. Păstrați Întotdeauna instrucțiunile impreună cu aparatul pentru consultare ulterioară.

Siguranta copiilor si a personelor vulnabile

• Acest aparat poate fi utilizes de copii ci cu vârsta mai mare de 8 ani, de personele cu capacităti fizice, senzoriale sau mentale reduse sau de personele fãră cunoșnte sau experientă dacă sunt supravegheate de o personă responsabilă pentru siguranta lor.
• Nu lăsati copii să se joace cu aparatul.
• Curățareași intreținerea curentă nu trebuie efectuate de copii nesupravegheți.

Siguranta generala

• Camera (bucataria) ar trebui sa fie aeresită sufficient atunci cánd hota este folosită în același tamp cu aparatele pe gaz pau alte combustibili (nu se aplică pentru aparatele care evacuează aerul înapoi în camera).
• Nu pregatiti prepare flambate sub hota.
• ATENTIE: Piese de accesibile se pot他们在各处都可，但只能在某些地方。

Instalare

• Instalatia electrica trebuie montata astfel incat aceasta sa poata fi izolata de sursa de alimentare cu o distanta minim de 3 mm pentru toate contactele. Separarea corecta a aparatelor include de ex. intrerupatoare, RCD si contactori.
• Daca conexiunea electrica este realizata printr-un stecher si acest lucru ramane accesibil dupa instalare, atunci nu este besoinar sa aveti un dispositiv de separare.
• Aerul nu trebuie evacuat intr-un flux care este folosit pentru evacuarea fumurilor din aparatele pe gaz sau alti combustibili

(nu este aplicabil pentru aparatele care doar evacuează aerul inapoi în incâpere).

• Partea de jos a hotei trebuie sa fie amplasata la cel Putin 65cm deasupra plitelor pe gaz. Daca instructiunile pentru plitele pe gaz recomanda o distanta mai mare, acestea trebuie respectate.
• Inainte de a instalala hota consulta regulile Şi reglementările locale în vigoare în ceea ce priveste evacuarea aerului Şi a fumului.
• Atunci cand hota fonctioneaza in acelasi tamp cu alte dispositive de gatit non electrice, presiunea de evacuare a aerului nu trebuie sa depaseasca 4 Pa (4x10 -5 bar).
• Inainte de a conecta hota la retea, verificati daca tensiunea si freventa corespund celor indicate pe eticheta de characteristici situata in interiorul dispositivului.
• Pentru a obtine o functionare maxima, lungimea furtunului de evacuare un trebuie sa depaseasca 4 metri, sau sa includa mai mult de 2 unghiuri de 90^ (coturi).
• Desi se recomanda evacuarea aerului in afara, se pot folosi filtrre de carbune active care permit gazului sa se intocarca in bucatarie prin conduccta de evacuare.
• NOTă: Pourtu mai multe informații de instalare, se refera la sfârsitul acestui manual de/utilizare.

Curatenie

• Există un risc de incendiu dacă curățarea nu este efectuată în conformitate cu instrucțiunile.
• Nu lasati grasimile sa se acumuleze in nicio parte a hotei, mai ales in filtru, deoarece EXISTA RISCUL PRODUCERII DE FLACARI.

• Filtrul trebuie curatat cel putin o data pe luna in functie de cat de des este intrebruintata hota. Trebuie retinut faptul ca grasimile se acumuleaza in interiorul hotei in timpul prepararii alimentelor, fie ca aceasta este pornita sau oprita.

• Recomandam folosirea manusilor si o atentie sportita atunci cand se curata interiorul hoteli.

Reparatiul

• In cazul în care cablul de alimentare este deteriorat, acosta trebuie înlocuit de produçător, de un service autorizat sau de persone cu o calificare calificare similă pentru a se evita pericolul.
• Nu porniţi hota dacă cablul de alimentare este uzat sau dacă sunt semne de deteriorare în jurul panoului de control.
• Daca modulul cu LED nu functionează, trebuie înlocuit de produçător, agentul de service sau persone similare calificate pentru a evita pericolul.
• Daca hota nu mai fonctioneaza sau exista anomali in functionare, deconnectati-o de la retea si contactati serviciul de asistenta tehnica.
• Contactati cel mai apropriat centru de Asistenta Tehnica calificata pentru orice reparatie folosind intotdeaunaciese deschimb originale. Reparatiile si modificarile efectuate de alte personane pot deteriorora dispositivul Sau pot cauza o functionare defectuoasa, si va pot pune siguranta in primejdie. Producatorul nu poate fi tras la raspundere pentru utilizarea neadecvata a dispositivului.

Descrierea dispositivului (Fig. 1-4)

A Butoanele de control ale motorului care permit selectarea a doua positii de fonctionare.

I Prima
A doua

B Intrerupator lumina independent demotor.

Pornita

0

Oprita

A

Automata

C Iluminare cu ajutorul lampilor..

D Filtre amplasate deasupra zonei de preparare, care pot fi scoase cu usurinta pentru a fi curatate.
E Grup extractor care permite extractia gazului pe o suprafata mai intensa.
F Posibilitatea de a monta filtrre de carbon activ (Fig 2).
G-H Flanse anti-retur care vor fi amplasate in orificiul de evacuare, avand capetele introduse in desciderile respective (Fig.4).

Instructiuni deutilizare

Apasand butonul indicat in imaginea 1, veti putea controla functiile hotei.

Pentru a obtine o extractie mai buna, este recomandata pornirea hotei cu cateva minute inainte de a incepe prepararea (3-5 minute)

Curataea si intretinerea

Inainte de a efectua orice lucrare de curatare sau intretinere, verificati daca hota este deconectata de la retea.

Pentru a efectua operatiunile de curatare si intretinere urmati instructiunile de siguranta.

Exista risc de incendiu, daca operatiunea de curatare nu se realizeaza in conformitate cu instructiunile.

Curataea filtrrelor

Pentru a scoate filtrele din locasul lor, slabiti punctele de fixare. Curatati filtrul, fie in masina de spalat vase (vezi observatiile), fie lasati-l in apa calda pentru a inlesni indepartarea grasimilor Sau, daca doriti, cu ajutorul substantelor speciale (protejand partile care nu sunt metalice). Dupa ce au fost curatape. lasati filtrele sa se usuce.

Atentie: hota nu va fonctiona până când reinstalati filtrul principal.

Observatii: curataea cu detergenti agresivi in masina de spalat vase poate cauza innegrirea suprafetei partilor metalice, fara a afecta capacitatea filtrului de a retina gazul.

N.B. Filtrul trebuie curatat cel putin o data pe luna in functie de cat de des este intrebumtata hota. Trebuie retinut faptul ca grasimile se acumuleaza in interorul hotei in timpul preparari alimentelor, fie ca aceasta este pornita pau oprita.

pentru ca aerul sa devina continuu si stabil atunci cand incepe extractia fumului.

De asemenea, mentineti hota pornita pentru cateva minute dupa terminarea prepararii pentru ca toate fumurile si mirosurile sa fie inlaturate.

Curatarea corpului hotei

Se recomanda folosirea apei calde (aprox. 40^ cu sapun. Se va utilizes o carpa inmuiata in aceasta solutie pentru curatarea hoteli, acordand o atentie sporita gratarelor. Dupa curatare, uscati hota cu ajutorul unei carpe care nu lasa scame.

Observatii:

• Nu utilizati bureti de curatare metalici sau produse abrazive care pot deteriora suprafata.
• Nu utilizati obiecte de curatare cu suprafete metalice precum cutite, foarfeci etc.

Filtre de carbune active

• Pentru a instalala filtrul de carbune, apasati punctele de fixare pe ficare parte a motorului si rotiti in sensul acelor de ceasornic.
• Filtrul de carbune poate fi'utilizat intre trei si sase luni in functie de conditiile speciale de intrebuintare.
• Filtrul de carbune activ nu poate fi curatat pau regenerat. Dupa terminarea perioadei in care poate fi Utilizat, acesta trebuie inocuit.

• Pentru a inlocui filtrrelezate cu unele!.
  noi, trebuie sa le scoateti pe cele vechi urmand instructiunile de instalare in ordine inversa.

• Este esential ca hota sa fie decuplata de la retea, si verificati ca becurile care vor fi inlocuite sa nu fie incinse.

• Indepartati lentila pentru a ajunge la bec.

• Puterea maxima a becului trebuie sa fie de 40 W.
  IL COS D cod: DR-6-H-E14-37 sau ILCOS D cod: HGSB/C-28-230-E14

Informati Tehnice (Fig. 4)

Dimensiuni:

Latime = 600 / 900mm

Adancime = 280 mm

Inaltime = 181 mm

Characteristicie electrice:

VEZI PLACUTA CU DATE TEHNICE

Instalare

Pentru a fixa hota la corpul de bucatarie va fi utilizesablonul din fig.4.

Partea de jos a hotei trebuie sa fie amplasata la cel putin 60cm deasupra plitei electrice si la 65cm deasupra plitelor pe gaz. Daca instructiunile pentru plitele pe gaz recomanda o distanta mai mare, acestea trebuie respectate.

Pentru a obtine o functionare maxima, lungimea furtunului de evacuare un trebuie sa depaseasca 4 metri, sau sa includa mai mult de 2 unghiuri de 90^ (coturi).

Desi se recomanda evacuarea aerului in afara, se pot folosi*filtre de carbune active

care permit gazului sa se intocarca in bucatarie prin conducta de evacuare.

Daca doriti sa schimbati partea frontala cu una care se potrivesto corpurilor de bucatarie, urmati instructiunile de mai jos (Fig. 3):

• Indepartati grupul mobil.
• Indepartati suruburile (T) care fixeaza partea frontala
• Montati noua fatada適用 and aceleasi suruburi cu care a fost fixata cea veche.

Solutii pentru eventualele probleme

Inainte de a cere sfatul departamentului de asistenta tehnica, mai intai efectuati urmatoarele verificari:

Problema	Cauza posibila	Solutia
Hota nu functioneaza	Cabul nu este conectat	Conectati cablul de alimentare
	Nu exista current la priza	Verificati/reparati circuitul electric
Hota nu extrage sufficient Sau vibreaza	Filtrul este saturat cu grasime	Curatati sau inlocuti filtrul
	Evacuarea este blocata	Eliminati blocajele
	Cicut inadecvat al aerului	Contactati instalatorul si urmati instructiunile din acest ghid
Lampile nu se aprind	Lampile sunt arse	Inlocuti becul
	Lampile nu sunt fixate	Insurubati becul

Protectia mediolui

Aruncarea ambalajului

Ambalajul acestui captor poarta marcajul "Punct Verde".

Aruncati toate materiale ambalajului ca de exemplu: carton, polistiren, plastic, in pubele special destinate tipului de material. In acest fel va asigurati ca aceste materiale vor fi refolosite.

Eliminarea echipamentelor invechite

Conform 2012/19/EU referitoare la deseurile de echipamente electrice si electronice

Simbolul pe produs sau pe ambalajul sau semnifica faptul ca acest produs, in cazul in care nu-l maiutilizi, nu trebuie tratat ca un gunoi menajer. El trebuie transferat la centrele de colectare pentru reciclarea echipamentului electric si electronic.

Asigurandu-va ca acest produs este reciclata in mod corect, ajutati la prevenirea unoreventuale consecinte negative asupra mediului si sanatati umane, consecnte care ar putea avea loc in cazul nereciclarii acestui produs. PENTRU detali referitoare la reciclarea acestui produs, contactati autoritatile locale sau magazinul de unde I-ati cumparat.
