MANUAL DE UTILIZARE PACW12CO WHIRLPOOL

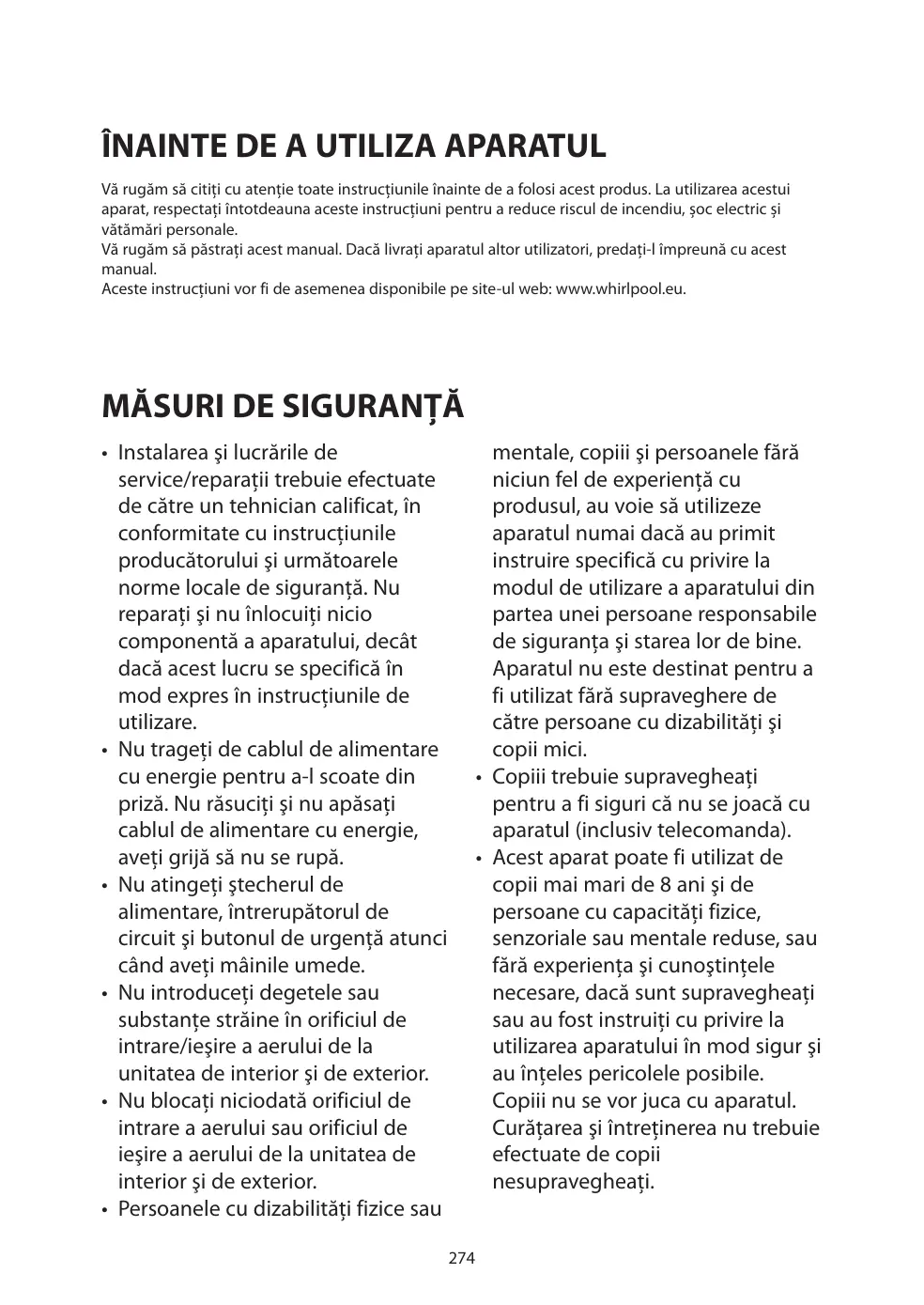

Vă rugăm să citiți cu atenție toate instrucțiunile înainte de a folosi acest produs. La utilizarea acestui aparat, respectați întotdeauna aceste instrucțiuni pentru a reduce riscul de incendiu, șoc electric și vătămări personale. Vă rugăm să păstrați acest manual. Dacă livrați aparatul altor utilizatori, predați-l împreună cu acest manual. Aceste instrucţiuni vor fi de asemenea disponibile pe site-ul web: www.whirlpool.eu.

• Instalarea şi lucrările de service/reparaţii trebuie efectuate de către un tehnician calificat, în conformitate cu instrucţiunile producătorului şi următoarele norme locale de siguranţă. Nu reparaţi şi nu înlocuiţi nicio componentă a aparatului, decât dacă acest lucru se specifică în mod expres în instrucţiunile de utilizare.
• Nu trageţi de cablul de alimentare cu energie pentru a-l scoate din priză. Nu răsuciţi şi nu apăsaţi cablul de alimentare cu energie, aveţi grijă să nu se rupă.
• Nu atingeţi ştecherul de alimentare, întrerupătorul de circuit şi butonul de urgenţă atunci când aveţi mâinile umede.
• Nu introduceţi degetele sau substanţe străine în orificiul de intrare/ieşire a aerului de la unitatea de interior şi de exterior.
• Nu blocaţi niciodată orificiul de intrare a aerului sau orificiul de ieşire a aerului de la unitatea de interior şi de exterior.
• Persoanele cu dizabilităţi fizice sau mentale, copiii şi persoanele fără niciun fel de experienţă cu produsul, au voie să utilizeze aparatul numai dacă au primit instruire specifică cu privire la modul de utilizare a aparatului din partea unei persoane responsabile de siguranţa şi starea lor de bine. Aparatul nu este destinat pentru a fi utilizat fără supraveghere de către persoane cu dizabilităţi şi copii mici.
• Copiii trebuie supravegheaţi pentru a fi siguri că nu se joacă cu aparatul (inclusiv telecomanda).
• Acest aparat poate fi utilizat de copii mai mari de 8 ani şi de persoane cu capacităţi fizice, senzoriale sau mentale reduse, sau fără experienţa şi cunoştinţele necesare, dacă sunt supravegheaţi sau au fost instruiţi cu privire la utilizarea aparatului în mod sigur şi au înţeles pericolele posibile. Copiii nu se vor juca cu aparatul. Curăţarea şi întreţinerea nu trebuie efectuate de copii nesupravegheaţi.

MĂSURI DE PRECAUŢIE PRIVIND APARATUL DE CLIMATIZARE Vă rugăm să respectaţi cu stricteţe instrucţiunile de mai jos:

• Expunerea îndelungată şi directă la aer rece poate fi dăunătoare pentru sănătate. Se recomandă să reglaţi fantele pentru a evita aerul rece direct şi devierea acestuia în interiorul camerei.
• În caz de funcţionare defectuoasă, mai întâi opriţi aparatul prin apăsarea butonului ON/OFF de la telecomandă, apoi deconectaţi-l de la sursa de alimentare cu energie.
• Întotdeauna opriţi mai întâi aparatul de climatizare de la telecomandă. Nu utilizaţi întrerupătorul de reţea şi nu trageţi de ştecăr pentru a-l opri.

• Nu porniţi şi opriţi aparatul prea des, pentru că se poate deteriora.
• Nu aşezaţi niciun obiect pe unitatea de exterior.
• Deconectaţi aparatul de climatizare de la reţeaua de alimentare cu energie dacă urmează să nu fie utilizat o perioadă lungă de timp sau pe durata unei furtuni cu fulgere/tunete.
• Acest produs conţine gaze fluorurate cu efect de seră menţionate în Protocolul de la Kyoto, gazul de răcire aflându-se într-un sistem sigilat ermetic. Gaz de răcire: R410a are un potenţial de încălzire globală (GWP) de

• Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric şi Electronic (Waste Electrical and Electronic Equipment WEEE).

• Acest aparat a fost fabricat cu materiale reciclabile sau reutilizabile. Aruncarea la gunoi trebuie efectuată în conformitate cu reglementările locale privind salubrizarea deşeurilor. Înainte de a-l arunca la gunoi, aveţi grijă să tăiaţi cablul de alimentare de la reţea, astfel încât aparatul să nu poată fi reutilizat.
• Pentru mai multe informaţii cu privire la manevrarea şi reciclarea produsului, contactaţi autorităţile locale care se ocupă de colectarea separată a deșeurilor sau magazinul de unde aţi cumpărat aparatul.

• Asigurându-vă că acest aparat este eliminat în mod corect, veţi ajuta la prevenirea potenţialelor consecinţe negative asupra mediului înconjurător şi sănătăţii persoanelor.
• Simbolul de pe produs sau de pe documentele care însoţesc produsul indică faptul că acest aparat nu trebuie tratat ca un deşeu menajer, ci trebuie predat centrului local adecvat de colectare, unde sunt depozitate şi reciclate aparatele electrice şi electronice.

ARUNCAREA LA GUNOI A AMBALAJULUI

• Ambalajul poate fi reciclat 100%, după cum confirmă simbolul reciclării . Diferitele părţi ale ambalajului nu trebuie dispersate în mediul înconjurător, ci trebuie aruncate la gunoi în conformitate cu reglementările autorităţilor locale.

DE CLIMATIZARE MOBIL

FILTER HEAT Această secţiune explică funcţionarea corespunzătoare a aparatului de climatizare mobil. NOTĂ: Atunci când aparatul de climatizare este pornit pentru prima oară după conectarea la sursa de alimentare, va funcționa în modul Al 6lea Simț. Atunci când aparatul de climatizare este pornit în oricare altă situație, va funcționa conform setărilor anterioare. Al 6-lea Simț poate fi selectat doar cu ajutorul telecomenzii. Doar dacă unitatea este operată într-un AER EXTREM DE UMED (SITUAȚIE PUȚIN PROBABILĂ), apa va fi colectată în recipientul aflat în interiorul unității. Dacă recipientul de apă este plin, aparatul de climatizare se va opri. Recipientul de apă este plin, aparatul de climatizare se va opri. Ecranul va afișa “E5” pentru a vă informa să goliți recipientul intern. IMPORTANT:

• Aparatul de climatizare arată temperatura setată.
• Doar în modul de veghe afișajul arată temperatura ambientală
• La schimbarea modurilor în timp ce aparatul de climatizare funcționează, compresorul se va opri între 3 și 5 minute înainte de a porni din nou. Dacă este apăsat un buton în acest timp, compresorul nu va porni timp de alte 3 până la 5 minute.
• În modul Cooling (Răcire) sau Dry (Uscat), ventilatorul compresorului și condensatorului se va opri atunci când temperatura camerei ajunge la temperatura setată. NOTĂ: În cazul unei pene de curent, la revenirea curentului aparatul de climatizare va funcționa la setările anterioare.

1. Selectați modul. Vezi “Mod.”

2. Selectați viteza ventilatorului. Vezi “Viteza

3. Setați temperatura. Vezi “Temperatura.”

4. Apăsați butonul ON/OFF pentru a porni

aparatul de climatizare.

PENTRU FOLOSIREA ACESTEIA

Modul de introducere a bateriilor 1 Introduceţi un vârf ascuţit şi apăsaţi încet pe capacul bateriei, împingând în direcţia săgeţii pentru a scoate, aşa cum se prezintă. 2 Introduceţi 2 baterii AAA (1,5V) în compartiment. Aveţi grijă să fie respectată polaritatea „+” şi „-” corectă. 3 Închideţi capacul bateriei telecomenzii. Modul de scoatere a bateriilor Scoateţi capacul bateriei în direcţia săgeţii. Apăsaţi uşor polul pozitiv al bateriei cu degetele, apoi scoateţi bateriile afară din compartiment. Toate acestea trebuie efectuate de adulţi, copiilor le este interzis să scoată bateriile din telecomandă, pentru a evita pericolul de înghiţire. Eliminarea bateriilor Pentru a proteja resursele naturale şi pentru a promova reutilizarea materialelor, separaţi bateriile de celelalte tipuri de deşeuri şi reciclaţile prin intermediul sistemului local gratuit de colectare. Precauţii

• Atunci când înlocuiţi bateriile, nu utilizaţi baterii noi împreună cu baterii vechi, sau tipuri diferite de baterii, pentru că acest lucru poate cauza funcţionarea defectuoasă a telecomenzii.
• Dacă urmează să nu utilizaţi telecomanda o perioadă de timp, scoateţi bateriile pentru a preveni scurgerea acidului din bateriile telecomenzii.
• Utilizaţi telecomanda în interiorul razei sale de eficacitate. Păstraţi telecomanda la cel puţin 1 metru distanţă de televizoare sau echipamente HI-FI.
• Dacă telecomanda nu funcţionează normal, scoateţi bateriile şi reinstalaţi-le după 30 secunde. Dacă tot nu funcţionează, montaţi baterii noi.

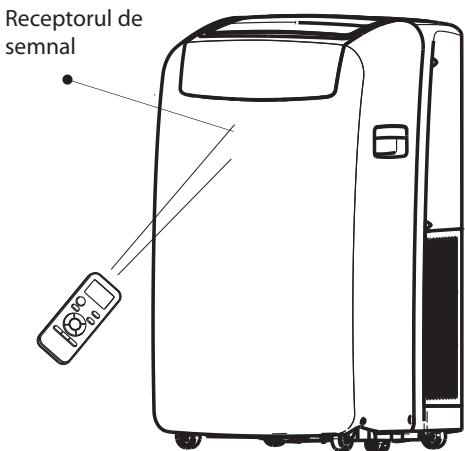

• Pentru a utiliza aparatul cu telecomanda, îndreptaţi telecomanda înspre dispozitivul de recepţie al unităţii de interior, pentru a asigura sensibilitatea recepţiei.
• Pentru a trimite un mesaj de pe telecomandă, simbolul va clipi timp de 1 secundă. La recepţia mesajului, aparatul va emite un bip.
• Telecomanda va acţiona aparatul de climatizare la o distanţă de până la 7m.
• La fiecare înlocuire a bateriilor din telecomandă, aceasta este presetată în modul Heat (Căldură). Receptorul de semnal

Moduri de funcţionare:

1. Apăsați și eliberați MOD până când vedeți

simbolul setării dorite aprins

• Mică-pentru viteza minimă a ventilatorului LOW Filter Reset (Resetarea filtrului)

1. Când ledul indicator Filter Reset (Resetarea

filtrului) este aprins, scoateţi, curăţaţi şi puneţi la loc filtrul de aer. Vezi “Curăţarea filtrului de aer”.

2. Apăsaţi şi eliberaţi butonul FILTER după ce aţi

pus la loc filtrul de aer.

• Răcire - Răceşte încăperea. Apăsaţi butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică. Apăsaţi pe butonul Plus sau Minus pentru a regla temperatura. NOTĂ: După 360 de ore de funcţionare a ventilatorului, ledul indicator Filter se va aprinde. Va rămâne aprins timp de 180 de ore sau până când apăsaţi butonul FILTER. După 180 de ore, se va stinge automat.

• Uscat - Usucă încăperea. Aparatul de climatizare selectează automat temperatura. Ventilatorul funcţionează numai la viteza Mică. NOTĂ: Modul Uscat nu trebuie folosit pentru a răci încăperea. Temperatura
• Apăsaţi butonul PLUS pentru a crește temperatura. Apăsaţi butonul PLUS o dată pentru a crește temperatura setată cu 1°C.

• Numai ventilator - Funcţionează numai ventilatorul. Apăsaţi butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică.

• Apăsaţi butonul Reglare de jos pentru a reduce temperatura. Apăsaţi o dată pe butonul Reglare de jos pentru a reduce temperatura setată cu 1°C sau apăsaţi de două ori pentru a reduce temperatura setată cu 2°C.

• Încălzire - Încălzeşte încăperea. Apăsaţi butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică. Apăsaţi pe butonul PLUS sau MINUS pentru a regla temperatura. NOTĂ: Încălzirea NU este disponibilă pentru aparatele de climatizare numai cu răcire. NOTE:
• În modurile Răcire şi Încălzire, temperatura poate fi setată între 18°C şi 32°C.
• În modul Numai ventilator, temperatura nu poate fi setată.
• În modul Uscat, apăsați butonul PLUS/MINUS, iar temperatura setată se va modifica cu 2ºC. Viteza ventilatorului

1. Apăsaţi şi eliberaţi butonul FAN (Ventilator)

pentru a alege viteza dorită a ventilatorului.

2. Alegeţi Mare, Medie sau Mică.

• Mare-pentru viteza maximă a ventilatorului HIGH

• Medie-pentru viteza normală a ventilatorului MID

Porniţi şi/sau opriţi aparatul prin apăsarea acestui buton.

Utilizat pentru a selecta modul de funcţionare.

3. BUTONUL VENTILATOR

Utilizat pentru a selecta viteza ventilatorului în secvenţa auto, mare, medie sau mică.

4-5. BUTONUL PENTRU TEMPERATURĂ

Utilizat pentru a selecta temperatura camerei. Utilizat pentru a seta timpul în modul temporizator şi ceasul în timp real.

6. BUTONUL AL 6-LEA SIMŢ

Setează sau anulează funcţionarea în modul Al 6-lea simţ.

Opreşte sau porneşte oscilarea fantei de reglare pe orizontală şi setează direcţia dorită sus/jos a fluxului de aer.

8. BUTONUL REGIM DE NOAPTE

Setează sau anulează funcţionarea modului Regim de noapte.

9. BUTONUL ÎN JURUL DUMNEAVOASTRĂ

Utilizat pentru a seta sau a anula funcţia În jurul dumneavoastră.

Utilizat pentru a porni sau a opri răcirea sau încălzirea rapidă.

11. BUTONUL TEMPORIZATORULUI

Utilizat pentru a seta sau a anula pornirea funcţionării temporizatorului. Utilizat pentru a seta sau a anula oprirea funcţionării temporizatorului.

Utilizat pentru a aprinde sau a stinge lumina afişajului de la unitatea de interior. SIMBOLURI INDICATOARE

PE AFIŞAJUL TELECOMENZII

Indicator Al 6-lea simţ Indicator răcire Indicator funcţionare în regim de noapte Indicator uscare Indicator temperatură ambientală Indicator numai ventilator Indicator Jet Indicator încălzire Transmisie semnal Viteză automată ventilator Afişare temporizator setat Viteză mare ventilator Afişare temperatură setată Viteză medie ventilator Viteză mică ventilator

DESCRIEREA FUNCŢIILOR

Pornirea și oprirea Apăsați butonul ON/OFF pentru a porni sau a opri unitatea. Modul Al 6-lea Simț Aparatul de climatizare selectează automat modul Răcire sau Uscat, în funcţie de temperatura încăperii, şi setează temperatura care trebuie obţinută. NOTĂ:

• Schimbarea modului în timpul funcționării. Uneori, unitatea nu răspunde pe loc, așteptați 3 minute
• Așteptați 3 minute înainte de a reporni aparatul. Modul de funcţionare şi temperatura sunt determinate de temperatura de interior. Modele cu încălzire electrică Temperatura de interior 21°C sau mai redusă 21°C-23°C Selectarea modului

1. Apăsați și eliberați MOD până când vedeți

simbolul setării dorite aprins. Modul de funcţionare ÎNCĂLZIRE NUMAI VENTILATOR 23°C-26°C USCAT Scădere temperatură cameră cu 2°C după funcționarea timp de 3 minute Peste 26°C RĂCIRE 26°C Mode

2. Alegeţi Răcire (Cooling), Uscat (Dry), Numai

• Răcire - Răceşte încăperea. Apăsaţi butonul FAN (Ventilator) pentru a selecta viteza Automată, Mare, Medie sau Mică. Apăsaţi pe butonul Reglare de sus sau de jos, pentru a regla temperatura. Temperatura ţintă 22°C Modele doar cu răcire

• Uscat - Usucă încăperea. Aparatul de climatizare selectează automat temperatura. Ventilatorul funcţionează numai la viteza Mică. NOTĂ: Modul Uscat nu trebuie folosit pentru a răci încăperea. În modul “Uscat”, unitatea poate scădea sau crește temperatura cu 2ºC (3°F sau 4°F) dacă încă vă simțiți inconfortabil. Temperatura de interior 21°C sau mai redusă Modul de funcţionare NUMAI VENTILATOR 23°C-26°C USCAT Peste 26°C RĂCIRE Temperatura ţintă Scădere temperatură cameră cu 2°C după funcționarea timp de 3 minute 26°C NOTĂ: Temperatura, fluxul de aer şi direcţia sunt controlate automat în modul Al 6-lea simţ. Cu toate acestea, se poate seta o reducere sau o creştere cu până la 2°C, cu ajutorul telecomenzii, dacă aveţi o senzaţie de disconfort.

• Numai ventilator - Funcţionează numai ventilatorul. Apăsaţi butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică.

1. Apăsaţi butonul “6th Sense”.

NOTĂ: Viteza automată a ventilatorului poate fi selectată în modul Numai ventilator. 6 th S e n s e

• Încălzire - Încălzeşte încăperea. Apăsaţi butonul FAN (Ventilator) pentru a alege viteza ventilatorului. Apăsaţi pe butonul de sus sau de jos pentru a regla temperatura.

2. În modul Numai ventilator, apăsaţi butonul Fan

(Ventilator) pentru a selecta viteza Mare, Medie sau Mică.

• Apăsaţi butonul Reglare de jos pentru a reduce temperatura. Apăsaţi pe butonul Reglare de jos pentru a reduce temperatura setată cu 1°C sau apăsaţi de două ori pentru a reduce temperatura setată cu 2°C. Modul Jet Butonul JET este utilizat pentru a porni sau a opri răcirea sau încălzirea rapidă. NOTĂ: Butonul Al 6-lea Simț nu funcționează atunci când este selectată funcția Jet.

1. Apăsați Jet în modul Răcire. Aparatul de

climatizare setează automat viteza ventilatorului și temperatura de 18°C. Încălzirea rapidă funcționează la viteza automată a ventilatorului, schimbând temperatura setată la 32ºC. NOTE:

• În modurile Răcire sau Încălzire, temperatura poate fi setată între 18°C şi 32°C.
• În modul Numai ventilator, temperatura nu poate fi setată.
• În modul Uscat, apăsați butonul SUS/JOS, iar temperatura setată se va modifica cu 2ºC. Je t

2. Pentru a ieși din modul Jet, apăsați orice buton,

cu excepția temporizatorului Butonul În jurul dumneavoastră și Oscilare. Funcţia În jurul dumneavoastră Viteza ventilatorului

1. Alegeţi viteza dorită a ventilatorului.

Atunci când apăsaţi acest buton, telecomanda transmite unităţii semnale legate de temperatura actuală a camerei, iar aparatul va funcţiona conform acestei temperaturi pentru a vă ajuta să vă simţiţi confortabil. Păstraţi telecomanda într-un loc din care poate transmite în mod corespunzător semnalul către unitatea de interior. Apăsaţi o dată pentru a seta şi apăsaţi din nou pentru a anula.

2. De fiecare dată când este apăsat butonul “FAN”

(Ventilator), viteza ventilatorului se modifică în următoarea ordine: Auto → Mare → Medie → Mică

• Automată - controlează în mod automat viteza ventilatorului, în funcţie de temperatura curentă din încăpere şi de setarea controlului temperaturii. Modul Sleep (Funcţionare în regim de noapte) Apăsaţi pe butonul Sleep (Funcţionare în regim de noapte) de pe telecomandă, iar indicatorul de pe afişajul LCD se aprinde, aparatul funcţionează în regim de noapte; viteza ventilatorului este setată automat la Mică. NOTĂ: Viteza automată a ventilatorului poate fi selectată în modul Numai ventilator.

• Mare - pentru răcire maximă NOTE:
• Aparatul se va opri din funcţionare în mod automat după 8 ore de funcţionare.
• Viteza ventilatorului este setată automat la valoarea mică.
• În modul Răcire, dacă temperatura actuală a camerei este mai mică de 26ºC, temperatura va crește automat cu 1°C în timpul primei ore după ce comanda Regim de noapte este activată, apoi va rămâne neschimbată.
• În modul Încălzire, temperatura setată va scădea cu 3ºC timp de cel mult 3 ore în mod constant, apoi va rămâne neschimbată.

• Medie - pentru răcire normală

• Mică - pentru răcire minimă Temperatura
• Apăsaţi pe butonul Reglare de sus pentru a mări temperatura. Apăsaţi o dată pe butonul Reglare de sus pentru a mări temperatura setată cu 1°C sau apăsaţi de două ori pentru a mări temperatura setată cu 2°C.

1. Apăsaţi butonul MOD pentru a selecta Răcire,

Uscat sau Încălzire. NOTĂ: Modul Regim de noapte nu poate fi selectat când este selectat modul Numai ventilator. când clipește ”01h”. Alegeți timpul dorit, apoi apăsați butonul TEMPORIZATORULUI.

• Indicatorul TEMPORIZATOR de pe panoul de comandă se aprinde.
• “h” se opreşte din clipit.

4. Pentru a anula timpul setat: apăsați butonul

TEMPORIZATORULUI încă o dată; se va auzi un bip.

sau pentru a seta temperatura.

3. Apăsaţi pe SLEEP (Funcţionare în regim de

noapte). După 10 secunde, intensitatea luminilor de pe afişajul panoului de comandă se va reduce. NOTE:

• Intervalul care poate fi setat este de între 1 și 10 ore.
• Când aparatul este oprit, dacă este setat timpul la care acesta va porni, lumina Temporizatorului de pe panoul de comandă se va aprinde.
• Când aparatul funcționează, dacă este setat timpul la care acesta se va opri, lumina Temporizatorului de pe panoul de comandă se va aprinde. NOTĂ: Temperatura şi direcţia fluxului de aer pot fi reglate în timpul modului Regim de noapte. Ventilatorul este setat în mod automat pe viteză mică. După 10 secunde, intensitatea luminilor de pe afişajul panoului de comandă se va reduce din nou.

4. Pentru a dezactiva modul Regim de noapte,

apăsaţi pe butoanele SLEEP, MODE, FAN, ON/OFF sau aşteptaţi 8 ore pentru ca comanda Regim de noapte să se oprească automat. Funcţia ATENUARE Apăsați butonul ATENUARE pentru a opri lumina și afișajul unității. Modificarea direcţiei fluxului de aer Apăsaţi o dată pe SWING (Oscilare) pentru a modifica direcţia verticală a fluxului de aer. Apăsaţi încă o dată pentru a opri fanta pentru direcţia fluxului de aer la unghiul dorit. NOTE: Atunci când lumina este oprită, primirea unui semnal va aprinde din nou lumina. Funcţia TEMPORIZATOR Este convenabil să setați temporizatorul cu ajutorul butonului TEMPORIZATOR înainte de a pleca, pentru a vă asigura că vă întoarceți la temperatura plăcută a camerei pe care ați setat-o. Apăsați butonul TEMPORIZATOR pentru a seta un buton de pornire atunci când aparatul este oprit. Apăsați butonul TEMPORIZATOR pentru a seta un buton de oprire atunci când aparatul este în funcțiune. Sunete normale Atunci când aparatul dvs. de climatizare funcţionează normal, puteţi auzi sunete de mai multe feluri:

• Aerul care circulă dinspre ventilator.
• Pocnituri cauzate de ciclul termostatului.
• Vibraţii sau zgomot din cauza structurii prea slabe a peretelui sau a ferestrei.
• Un zumzet ascuţit sau un zgomot ca de pulsaţie, cauzat de compresorul modern cu eficienţă ridicată, când porneşte şi se opreşte. Modul de setare al TEMPORIZATORULUI

1. Setați întâi modul de funcționare dorit,

temperatura și viteza ventilatorului, apoi apăsați butonul TEMPORIZATORULUI și “01h” va clipi pe afișajul LCD.

2. Setați întâi modul de funcționare dorit,

temperatura și viteza ventilatorului, apoi apăsați butonul TEMPORIZATORULUI, iar pe afișajul LCD va clipi “01h”.

3. Îndreptați telecomanda spre receptorul de

semnal al unității și apăsați butonul + sau – atunci

ÎNTREŢINERE Golirea aparatului de climatizare (în conformitate cu indicaţia Umplere cu apă din “Pornirea aparatului de climatizare mobil”.)

1. Apăsați butonul ON/OFF pentru a opri aparatul de

2. Deconectați aparatul de climatizare sau deconectați sursa

3. Deplasați aparatul de climatizare cu grijă, menținându-i

stabilitatea, până în locul de golire sau afară, pentru a-l goli. Nu mișcați unitatea înainte ca toată apa să se fi scurs complet.

4. Scoateți dopul de scurgere secundar și goliți apa complet.

5. Scoateți furtunul de scurgere primar din colierul furtunului

de scurgere. Scoateți dopul furtunului de scurgere din capătul furtunul de scurgere primar și goliți apa complet. NOTĂ: Dacă aparatul de climatizare va fi depozitat după utilizare, consultați “Depozitare după utilizare.”

6. Puneți la loc dopul furtunului de scurgere și dopul de

7. Reatașați furtunul de scurgere primar de colierul furtunului

8. Repoziționaţi aparatul de climatizare.

9. Conectați aparatul de climatizare sau reconectați sursa de

10. Apăsați butonul ON/OFF pentru a porni aparatul de

A. Dopul de scurgere secundar B. Dopul furtunului de scurgere Curăţarea filtrului de aer

1. Apăsați butonul ON/OFF pentru a opri aparatul de

2. Deschideți ușa panoului filtrului din spatele aparatului de

climatizare și scoateți-o.

3. Scoateți filtrul de aer din ușa panoului filtrului.

4. Curățați filtrul cu un aspirator. Dacă filtrul este foarte

murdar, spălați-l în apă caldă cu un detergent slab. NOTĂ: Nu spălați filtrul în mașina de spălat vase și nu îl curățați chimic.

5. Uscați filtrul complet înainte de a-l pune la loc, pentru o

eficiență maximă a acestuia.

6. Puneți la loc filtrul de aer în ușa panoului filtrului.

7. Reinstalați ușa panoului filtrului.

8. Apăsați butonul ON/OFF pentru a porni aparatul de

climatizare. A. Ușa panoului filtrului B. Filtrul de aer Depozitarea după utilizare

1. Scurgeți apa (vezi “Golirea aparatului de climatizare”)

2. Porniți aparatul de climatizare în modul Numai ventilator

timp de aproximativ 12 ore, pentru a usca aparatul de climatizare.

3. Deconectați aparatul de climatizare.

4. Scoateți furtunul de evacuare flexibil și depozitați-l

împreună cu aparatul de climatizare într-un loc curat și uscat. Vezi “Instrucțiuni de instalare.”

5. Scoateți kitul ferestrei și depozitați-l împreună cu aparatul

de climatizare într-un loc curat și uscat. Vezi “Instrucțiuni de instalare.”

6. Scoateți filtrul și curățați-l. Vezi “Curăţarea filtrului de aer”.

7. Curățați exteriorul aparatului de climatizare. Vezi “Curățarea

8. Reinstalați filtrul.

9. Scoateți bateriile și depozitați telecomanda împreună cu

aparatul de climatizare într-un loc curat și uscat. Curățarea în exterior

1. Deconectați aparatul de climatizare sau deconectați sursa

2. Scoateți filtrul de aer și curățați-l separat. Vezi “Curăţarea

3. Ştergeţi exteriorul aparatului de climatizare cu o cârpă

4. Conectați aparatul de climatizare sau reconectați sursa de

5. Apăsați butonul ON/OFF pentru a porni aparatul de

DEPANAREA Înainte de a suna la service, încercați sugestiile de mai jos pentru a încerca să rezolvați problema fără ajutor din afară. Problemă Aparatul de climatizare nu funcționează Aparatul de climatizare arde siguranțele sau deschide întrerupătorul de circuit. Analiză

• Cablul de alimentare cu energie este deconectat. Conectați-l la o priză cu împământare. Vezi “Cerinţe electrice”.
• A sărit o siguranță fuzibilă în gospodărie sau s-a deschis un întrerupător de circuit. Înlocuiți siguranța fuzibilă sau resetați întrerupătorul de circuit. Vezi “Cerinţe electrice”.
• Butonul On/Off nu a fost apăsat. Apăsați ON/OFF.
• Alimentarea cu energie locală s-a întrerupt. Așteptați revenirea alimentării cu energie.
• Sunt folosite o siguranță temporizată sau un întrerupător de circuit de capacitate necorespunzătoare. Înlocuiți cu o siguranță temporizată sau un întrerupător de circuit de capacitate corespunzătoare. Vezi “Cerinţe electrice”.
• Sunt folosite prea multe aparate pe același circuit. Deconectați sau mutați unele aparate care împart același circuit.
• Încercați să reporniți aparatul de climatizare prea repede după oprirea acestuia. Așteptați cel puțin 3 minute după oprirea aparatului de climatizare înainte de al porni din nou.
• Ați schimbat modurile. Așteptați cel puțin 3 minute după oprirea aparatului de climatizare înainte de a-l porni din nou.

• Este deschisă vreo ușă sau vreo fereastră? Țineți ușile și ferestrele închise.
• În modul răcire: aparatul de climatizare se află într-o încăpere aglomerată, sau în încăpere sunt în uz aparate producătoare de căldură. Utilizaţi ventilatoare cu orificii de evacuare în timp ce gătiţi sau faceţi baie şi încercaţi să nu utilizaţi aparate producătoare de căldură pe durata celei mai călduroase Aparatul de părţi a zilei. Aparatele de climatizare mobile sunt destinate răcirii suplimentare a zonelor locale climatizare pare că dintr-o încăpere. Poate fi nevoie de un aparat de climatizare cu o capacitate mai mare, în funcţie de funcționează prea dimensiunea încăperii care se răceşte. mult
• În modul încălzire: aparatul de climatizare se află într-o încăpere foarte rece. Aparatele de climatizare mobile sunt destinate încălzirii suplimentare a zonelor locale dintr-o încăpere. Poate fi nevoie de un aparat de climatizare cu o capacitate mai mare, în funcţie de dimensiunea încăperii încălzite. Aparatul de climatizare funcționează doar setată este apropiată de temperatura încăperii. Scădeți sau pentru puțin timp, dar în • Temperatura creșteți temperatura setată. Vezi “Descrierea modului de funcționare”. încăpere nu este răcoare sau cald
• Dacă unitatea afișează codul de eroare E5, înseamnă că nivelul de sus al apei din unitate a fost atins; trebuie să goliți apa, vezi “Golirea aparatului de climatizare”. După golire, puteți pune în funcțiune Cod de eroare afișat unitatea.
• Dacă unitatea afișează codul de eroare E1/E2/E3/E6/E7/EA, vă rugăm să contactați serviciul de asistență pentru clienți. Aparatul de climatizare funcționează, dar nu răcește/încălzește

• Filtrul este murdar sau înfundat cu impurități. Curăţaţi filtrul.
• Orificiu de ieşire a aerului este blocat. Curățați orificiul de ieşire a aerului.
• Temperatura setată nu este compatibilă. În modul răcire: temperatura setată este prea mare. Scădeți temperatura setată. În modul încălzire: temperatura setată este prea mică. Creșteți temperatura setată. Aparatul de climatizare are cicluri on/off prea dese.

• Aparatul de climatizare nu este dimensionat în mod corespunzător pentru încăperea dvs. Verificaţi capacitatea de răcire/încălzire a aparatului dvs. de climatizare mobil. Aparatele de climatizare mobile sunt destinate răcirii/încălzirii suplimentare a zonelor locale dintr-o încăpere.
• Filtrul este murdar sau înfundat cu impurități. Curăţaţi filtrul.
• În modul răcire există prea multă căldură sau umezeală în încăpere (de la recipiente pentru gătit fără capac pe foc, dușuri etc.). Utilizați un ventilator pentru a evacua căldura sau umezeala din încăpere. Încercați să nu utilizați aparate care produc căldură în partea cea mai călduroasă a zilei. În modul încălzire, temperatura ambientală este prea ridicată. Nu utilizați aparatul de climatizare atunci când temperatura ambientală este prea ridicată.
• Fantele sunt blocate. Instalați aparatul de climatizare într-un loc în care fantele nu sunt blocate de draperii, storuri, mobilă etc.
• Temperatura din exterior este mai mică de 18°C. Nu încercați să porniți aparatul de climatizare în modul răcire atunci când temperatura din exterior este mai mică de 18°C.

Unelte și piese Adunați uneltele și piesele necesare înainte de a începe instalarea. Citiți și respectați instrucțiunile Corespunzătoare fiecărei unelte menționate aici.

• Șurubelniță Phillips
• Burghiu fără cablu de I/8”

Compania furnizează un singur plan pentru instalarea aparatului de climatizare mobil. Vezi “Instalarea aparatului de climatizare mobil”.

Cerințele de amplasare NOTE:

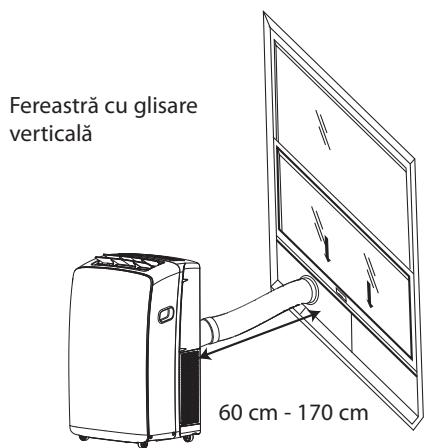

• Furtunul de evacuare flexibil permite amplasarea aparatului de climatizare între 23¹⁄₂” și 67” (60 cm și 170 cm) de la fereastră sau ușă.
• Aparatele de climatizare mobile sunt destinate răcirii suplimentare a zonelor dintr-o încăpere.
• Pentru a asigura o ventilație corespunzătoare, păstrați distanța adecvată de la orificiul de ieşire a aerului până la perete sau alte obstacole de cel puțin 23¹⁄₂” (60 cm).
• Nu blocați orificiul de ieşire a aerului.
• Asigurați acces ușor la priza cu împământare. Furtun flexibil de evacuare Adaptor pentru evacuare pe fereastră Partea glisantă externă Capac de protecţie împotriva ploii Partea glisantă internă Fereastră cu glisare verticală Cerinţe electrice
• Aparatul de climatizare mobil trebuie conectat la o priză de 220-240V / 50Hz, cu împământare şi siguranţă fuzibilă de 20 amperi.
• Se recomandă utilizarea unei siguranțe temporizate sau a unui întrerupător de circuit temporizat.

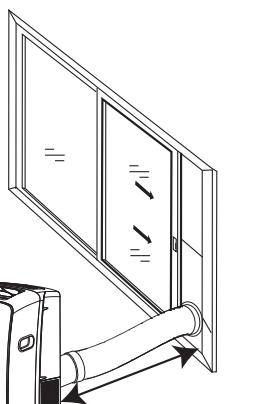

• Toate cablajele trebuie să respecte reglementările electrice locale și naționale și să fie instalate de un electrician calificat. Dacă aveți întrebări, contactați un electrician calificat. 60 cm - 170 cm Fereastră cu glisare orizontală Utilizați cablul de alimentare: Conectați cablul de alimentare la o priză cu împământare. NOTE:
• Un cablu de alimentare deteriorat trebuie înlocuit cu un nou cablu de alimentare obținut de la producător și nu trebuie să fie reparat. 60 cm - 170 cm

INSTRUCŢIUNI DE INSTALARE

Despachetarea aparatului de climatizare Scoateți materialele de ambalare

• Scoateţi şi aruncaţi / reciclaţi materialele de ambalare. Înlăturaţi scotchul şi resturile de adeziv de pe suprafeţe înainte de a porni aparatul de climatizare. Frecaţi adezivul cu degetele, folosind o cantitate mică de săpun lichid pentru vase. Ștergeți cu apă caldă și uscați.
• Nu utilizaţi instrumente ascuţite, alcool medicinal, lichide inflamabile sau substanţe de curăţat abrazive pentru a înlătura scotchul sau adezivul. Aceste produse pot deteriora suprafaţa aparatului dvs. de climatizare. Instalarea aparatului de climatizare mobil Instalaţi furtunul flexibil de evacuare şi adaptorul

1. Deschideţi fereastra.

2. Măsuraţi deschiderea ferestrei.

• Dacă deschiderea ferestrei este prea îngustă pentru kitul glisant pentru fereastră, scoateţi partea glisantă internă a kitului glisant.

4. Utilizați un dispozitiv special de plastic cu arc

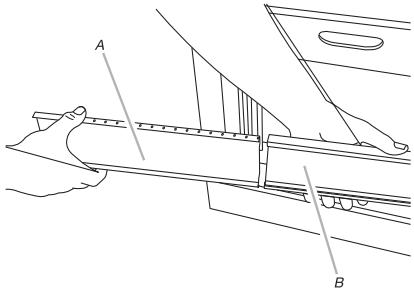

pentru a fixa colțarul ferestrei: Așezați dispozitivul în poziția A; vârful se poate întinde pentru a fixa colțarele. Când așezați dispozitivul în poziția B, vârful se va retrage, iar colțarele vor fi eliberate kitul glisant pentru fereastră. A.Partea glisantă internă B. Partea glisantă externă poziția B

• Cu ajutorul unui ferăstrău, tăiaţi partea glisantă internă până la dimensiunea adecvată pentru deschiderea ferestrei.
• Introduceţi partea glisantă internă în partea glisantă externă a kitului glisant pentru fereastră.

3. Puneţi kitul glisant în fereastră, întinzându-l

până când ajunge cât lăţimea ferestrei. Atenţie: capacul de protecţie împotriva ploii trebuie să se afle la exteriorul ferestrei. poziția A

5. Închideţi fereastra pe kitul glisant pentru

fereastră, pentru a-l bloca.

NOTĂ: Pentru instalarea într-o fereastră batantă, kitul glisant poate fi instalat vertical, cu deschiderea kitului glisant în partea de jos.

Spre aparatul portabil de climatizare La exterior Capac de protecţie împotriva ploii Kit glisant pentru fereastră Adaptor pentru evacuare pe fereastră Furtun flexibil de evacuare Instalarea capacului de protecţie împotriva ploii Prindeți capacului de protecţie împotriva ploii de găurile părții glisante externe. Apoi, împingeți capacul de protecţie până când se fixează. Instalare verticală Instalare orizontală Instalaţi furtunul flexibil de evacuare şi adaptorul

1. Deplasaţi pe roţi aparatul de climatizare până

în locul ales pentru montare. Vezi “Cerinţe privind amplasarea”.

2. Atașați adaptorul de evacuare pentru fereastră

de furtunul de evacuare flexibil. Rotiți în sens antiorar până când se fixează.

A. Partea glisantă externă B. Capac de protecţie împotriva ploii A Furtun flexibil de evacuare B Adaptor pentru evacuare pe fereastră Terminarea instalării

1. Puneţi colţarul pentru fixarea pe fereastră peste

cerceveaua de jos, sprijinindu-l de partea de sus a ferestrei.

2. Utilizaţi un burghiu de I/8” pentru a efectua o

gaură prin gaura din colţar.

3. Prindeți colţarul pentru fixarea pe fereastră de

cerceveaua ferestrei cu un șurub pentru lemn (incluse 4) pentru a fixa fereastra.

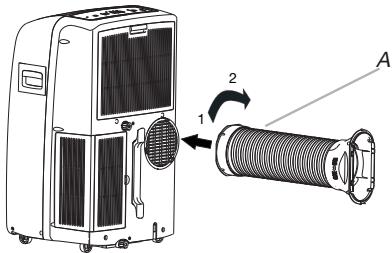

3. Introduceți cuplajul fals în fanta de pe partea

din spate a aparatului de aer condiționat.

4. Poziționați și rotiți pentru a fixa furtunul.

A. Furtun flexibil de evacuare Instalarea pe fereastră

1. Kitul glisant pentru fereastră a fost proiectat

pentru a putea fi aplicat pe majoritatea tipurilor de ferestre standard cu glisare verticală şi orizontală. Deplasaţi pe roţi aparatul de climatizare până în locul ales pentru montare. Vezi “Cerinţe privind amplasarea”.

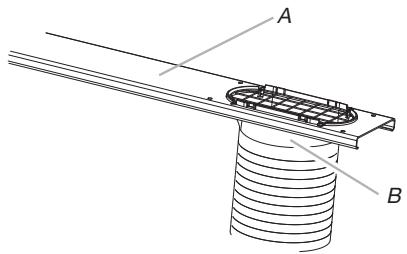

2. Introduceţi adaptorul de evacuare pentru fereastră în

fanta de pe kitul glisant pentru fereastră. A. Cerceveaua superioară B. Colţar pentru fixarea pe fereastră

4. Introduceţi garnitura de spumă în spatele părţii

de sus a cercevelei inferioare, sprijinind-o de sticla ferestrei superioare.

A.Kit glisant pentru fereastră B. Adaptor pentru evacuare pe fereastră A. Partea de sus a cercevelei inferioare B. Garnitura de spumă

SERVICE POST VÂNZARE

Dacă trebuie efectuate lucrări de reparaţie, contactaţi Centrul de asistenţă clienţi (Utilizarea de piese de schimb originale şi repararea corespunzătoare sunt garantate). Va trebui să prezentaţi factura originală. Nerespectarea acestor instrucţiuni poate compromite siguranţa şi calitatea produsului dvs. Înainte de a contacta Centrul de asistenţă pentru clienţi:

1. Încercaţi să rezolvaţi dvs. problema cu ajutorul

descrierilor date în capitolul „Depanarea”.

2. Opriţi aparatul şi porniţi-l din nou pentru a

vedea dacă defecţiunea persistă. Dacă după efectuarea verificărilor de mai sus defecţiunea persistă, contactaţi Centrul de asistenţă clienţi. Vă rugăm să menţionaţi:

• o scurtă descriere a defecţiunii;
• modelul exact al aparatului de climatizare;
• numărul de service (acesta este numărul găsit după cuvântului Service de pe plăcuța tehnică), aflată pe partea din spate a aparatului. Numărul de service poate fi găsit de asemenea în broşura de garanţie;
• adresa dvs. completă;
• numărul dvs. de telefon.
