Tip produs	Robot automat de curățat piscina
Marcă	Edenea
Model	CLEANER ORCA 40CL 107107 MULTI 08
Utilizare	Piscină îngropată sau deasupra solului până la 12 m lungime
Dimensiuni (L x l x h)	40 x 38 x 25 cm
Greutate	7,5 kg
Alimentare electrică	230 V / 50 Hz prin transformator de tensiune foarte mică
Puterea motorului	150 W
Lungimea cablului de alimentare	15 m
Sistem de filtrare	Filtru cu cartuș de mare capacitate (40 L)
Programe de curățare	Automat, manual și programare orară
Senzori	Detectarea pereților și obstacolelor
Funcție de înot	Nu
Tip de deplasare	Aleatoriu cu schimbare automată a direcției
Curățarea pereților și scărilor	Da, până la linia apei
Întreținerea filtrului	Curățarea cartușului după fiecare ciclu
Întreținere generală	Clătire cu apă curată după utilizare, depozitare la adăpost de îngheț
Siguranță	Întrerupător diferențial integrat, oprire automată afară din apă
Piese de schimb disponibile	Cartuș filtrant, perii, șenile, garnituri
Reparabilitate	Indice de reparabilitate: 8,2/10
Clasă de protecție	IP68
Garanție	2 ani

Întrebări frecvente - CLEANER ORCA 40CL MULTI 08 Edenea

Cum instalez robotul meu de curățat ORCA 40CL?

Amplasați transformatorul la cel puțin 3,5 m de marginea piscinei. Conectați cablul robotului la transformator, apoi conectați transformatorul la o priză electrică protejată de un întrerupător diferențial. Verificați că filtrul este la locul său înainte de a pune robotul în apă.

Care este durata unui ciclu de curățare?

Ciclul standard durează aproximativ 2 ore. Robotul acoperă automat fundul, pereții și linia apei. Durata poate varia în funcție de programare și de dimensiunea piscinei.

Cum curăț filtrul robotului?

După fiecare ciclu, scoateți cartușul filtrant. Clătiți-l cu un jet de apă pentru a îndepărta resturile. Lăsați-l să se usuce la aer înainte de a-l pune la loc. Înlocuiți-l la fiecare 6 luni.

Ce fac dacă robotul nu se mai mișcă corect?

Verificați mai întâi dacă șenilele nu sunt blocate de resturi. Curățați periile și senzorii. Dacă problema persistă, consultați secțiunea de diagnostic din manual sau contactați serviciul post-vânzare.

Poate robotul să urce pe scările piscinei?

Da, modelul ORCA 40CL este conceput să urce scările și să curețe pereții până la linia apei. Asigurați-vă că treptele sunt libere de obstacole pentru o trecere optimă.

Care este consumul electric al robotului?

Robotul consumă aproximativ 150 W în funcționare, adică un consum de aproximativ 0,3 kWh per ciclu. Transformatorul său de tensiune foarte mică asigură o siguranță maximă.

Pot programa robotul să curețe la ore fixe?

Da, puteți programa până la 3 intervale orare pe săptămână cu ajutorul cutiei de comandă. Urmați instrucțiunile din manual pentru a configura ceasul integrat.

Ce fac dacă robotul rămâne blocat într-un colț?

Robotul este echipat cu un senzor de rotație a șenilelor. Dacă rămâne blocat mai mult de 3 minute, se oprește și schimbă direcția. Dacă blocajul persistă, verificați dacă nu există obiecte care împiedică șenilele.

Cum pregătesc robotul meu de curățat pentru iarnă?

Curățați cu atenție robotul, scoateți cartușul filtrant și depozitați-l în interior, la adăpost de îngheț. Deconectați transformatorul și înfășurați cablul fără a-l îndoi.

De unde pot cumpăra piese de schimb?

Piesele de schimb (filtre, perii, șenile, garnituri) sunt disponibile pe site-ul Edenea sau la revânzătorii autorizați. Utilizați întotdeauna piese originale pentru a garanta performanța și siguranța.

MANUAL DE UTILIZARE CLEANER ORCA 40CL MULTI 08 Edenea

1. Vă rugăm să citiți cu atenție manualul și să utilizați aspiratorul conform manualului. Nu suntem răspunzători pentru pierderi sau vătămări rezultate ca urmare a utilizării necorespunzătoare.
2. Utilizați numai accesoriiile recomandate sau vândute de producător.
3. Acest model este proiectat în principal pentru bazine de înot cu bază plană.
4. Vă rugăm să nu permiteți copiilor să se catere pe aspirator sau să se joace cu acesta.
5. Utilizați numai adaptorul de alimentare original și autorizat.
6. În cazul în care cablul de încărcare este deteriorat, acesta trebuie înlocuit de un profesionist certificat.
7. Nu puneti în funcțiune aspiratorul dacă este scos din apă.
8. În timpul încărcării, cablul de încărcare trebuie conectat la o priză protejată împotriva scurgerilor și împământată.
9. Nu utilizati aspiratorul dacă se află persoane în bazinul de înot.
10. Curățați și spălați întotdeauna unitatea de filtrare după utilizare.
11. Deconectați aspiratorul de la alimentarea curentului electric atunci când îl întrețineți, îl curățați sau când nu îl utilizați.
12. Aspiratorul trebuie depozitat într-un loc răcoros și aerisit, ferit de lumina directă a soarelui.
13. Aspiratorul trebuie depozitat într-un loc răcoros în timpul încărcării și nu trebuie acoperit cu nimic, pentru a preveni deteriorarea componentelor electrice interne cauzată de supraîncălzire.
14. Este permisă dezasamblarea kitului de acționare sigilat al aspiratorului numai de către profesioniști.
15. Nu utilizati aspiratorul în timp ce filtrul bazinului de înot funcționează.
16. Garniturile de etanşare ale motorului conțin vaselină, care poate conduce la poluarea apei dacă apar scurgeri de vaselină.
17. Ca urmare a limitării capacității bateriei, aspiratorul este potrivit numai pentru bazine de înot mici, în caz contrar va fi afectat efectul de curățare.
18. Pentru a menține durata de viață a bateriei, aspiratorul ar trebui încărcat la fiecare trei luni dacă trebuie depozitat pentru o perioadă lungă de timp. Utilizați numai adaptorul de alimentare original și autorizat. Dacă aspiratorul nu este încărcat pentru o perioadă lungă de timp, tensiunea bateriei va fi mai mică decât tensiunea de protecție la supradescărcare din cauza autodescărcării bateriei, ceea ce poate provoca daune fatale. Vă rugăm să acordați mai multă atenție acestui lucru.
19. Nu utilizati și nu depozitați aspiratorul în apropierea unei surse de căldură.
20. Este interzisă deteriorarea capacului aspiratorului cu cuie sau alte obiecte ascuțite. Este interzisă ciocănirea, lovirea sau aruncarea aspiratorului.
21. Asigurati-vă că portul de încărcare este uscat înainte de reîncărcare.

INTRODUCERE

Aspiratorul robot pentru baza bazinului ORCA 40 CL este un nou tip de aspirator automat reîncărcabil care filtrează apa din bazinul de înot și elimină particulele suspendate fără a înlocui apa din bazinul de înot.

Citiți cu atenție acest manual de utilizare înainte de utilizare.

CARACTERISTICI DE ASPECT ŞI STRUCTURĂ

1. Denumire: Aspirator
2. Model: ORCA 40 CL
3. Tensiune de lucru: 12,6 V
4. Putere: 30 W
5. Durata de viață a bateriei: Max. 60 min pentru un ciclu
6. Tensiunea nominală de intrare a adaptorului: 100 V c.a.-240 V c.a.
7. Frecventa de intrare a adaptorului: 47 Hz-63 Hz
8. Curentul nominal de ieşire al adaptorului: 1 A
9. Tensiunea nominală de ieşire a adaptorului: 12,6 V
10. Timp de încărcare: 3-4 h
11. Capacitatea bateriei: 2600 mAh
12. Suprafață max. de curățare: 30 m²
13. Capacitate filtru: aprox. 42 l/min
14. Randament filtru: 180 μm
15. Temperatura apei din bazinul de înot: 10°-35 °C
16. Viteza de deplasare: aprox. 16 m/min
17. Clasă IP: IPX8
18. Temperatura mediului de încărcare: 0°-45 °C
19. Adâncimea max. a apei: 2 m
20. Dimensiune: 330 (L) * 330 (l) * 180 (î) mm
21. Greutate: 3,5 kg
22. Conditii de depozitare: 5 °C-35 °C

MĂSURI DE PRECAUTIE

CÂND PUNEȚI ASPIRATORUL ÎN BAZINUL DE ÎNOT, AERUL DIN INTERIORUL ASPIRATORULUI TREBUIE EVACUAT DUPĂ CUM URMEAZĂ:

1. Tineți aspiratorul și scufundăți-l vertical timp de 5-6 secunde până când nu ies bule (Fig. 1).
2. Apăsați butonul pentru pornire și rotiți aspiratorul la 90 de grade.
3. Scufundați-l orizontal în bazinul de înot până când un număr mare de bule este evacuat din duză (Fig. 2).

• Opriti aspiratorul înainte de încărcare.
• Curățați portul de încărcare înainte de încărcare.
• Indicatorul roșu de încărcare indică faptul că bateria se încarcă.
• Indicatorul verde de încărcare indică finalizarea încărcării.

PUNETI ASPIRATORUL ÎN APĂ ȘI MENTINEȚI-L ÎN POZIȚIE ORIZONTALĂ TIMP DE 5-6 SECUNDE PENTRU A EVACUA AERUL DIN INTERIORUL ACESTUIA. APĂSATI COMUTATORUL PENTRU A PORNI ASPIRATORUL.
ACESTA SE VA ÎNTOARCE AUTOMAT ATUNCI CÂND ATINGE PERETELE.
ASPIRATORUL SE VA OPRI DIN FUNCTIONARE DUPĂ FINALIZAREA CICLULUI DE LUCRU. MÂNERUL FLOTANT POATE FI AGĂTAT DE UN CÂRLIG CU O TIJĂ DE CONECTARE PRELUNGITĂ, IAR ASPIARTORUL ESTE TRAS LA MARGINEA BAZINULUI DE ÎNOT.
LA OPRIREA ASPIRATORULUI: AVERTIZORUL SONOR VA EMITE O ALARMĂ ATUNCI CÂND ESTE SCOS DIN BAZINUL DE ÎNOT. APĂSAȚI COMUTATORUL ÎN POZIȚIA OPRIT ȘI ASPIRATORUL VA FI OPRIT. CURĂȚAȚI ÎNTOTDEAUNA UNITATEA DE FILTRARE DUPĂ UTILIZARE.

FUNCTIILE ŞI REGLAREA ROTILOR

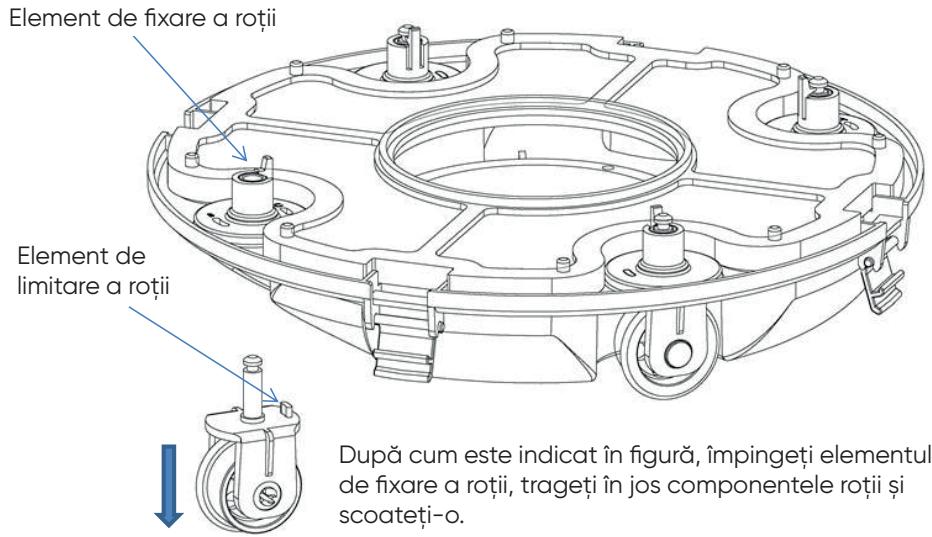

Aspiratorul este prevăzut cu 4 roți, dintre care roțile din stânga și din dreapta sunt fixate. Roțile din față și din spate pot fi reglate selectiv în funcție de diferite condiții, astfel încât să reglați ruta aspiratorului.

Canelură pentru element de limitare a roților

A, B, C sunt imprimate pe canelura elementului de limitare a roților de pe cadrul de deplasare. Elementele de limitare a roților vor fi instalate implicit pe C (stânga) și A (dreapta).

Apoi reinstalați elementul de limitare în cadrul de deplasare pentru a realiza diferitele căi de rulare.

SUNT RECOMANDATE PATRU SETĂRI PENTRU ROȚI:

Setarea 1: setare implicită: C-A, pentru majoritatea bazinelor de înot

Unghiul roților
Calea de rulare

Setarea 2: B-C, atunci când unghiul de rotire este prea mare

Unghiul roților
Calea de rulare

Setarea 3: C-C, atunci când lungimea și lățimea bazinului de înot sunt mari

Unghiul roților
Calea de rulare

Setarea 4: B-A, pentru bazine de înot rotunde

Unghiul roților
Calea de rulare

Notă: Acestea sunt setările recomandate. Pentru bazinul dvs. de înot pot funcționa mai bine setări diferite.

CURĂȚAREA UNITĂȚII DE FILTRARE

DESCHIDEȚI ASPIRATORUL CU AJUTORUL CLEMELOR

Soluție	Cauză posibilă	Soluție
Avertizor sonor silentțios sau rotorul se rotește după pornire	Baterie descărcată	Reîncărcați bateria
	Defecțiune internă	Contactați serviciul post-vânzare
Avertizorul sonor încă se declanșează sau rotorul nu se rotește după ce aspiratorul este complet scufundat în apă	Defecțiune internă	Contactați serviciul post-vânzare
Indicatorul încărcătorului nu funcționează	Adaptorul este deteriorat	Contactați serviciul post-vânzare
Aspiratorul nu acoperă integral baza bazinului	Unghi incorect al roților	Reglați poziția roților (consultați secțiunea Funcțiile și reglarea roților)
	Formă specială a bazinului de înot	Reglați poziția roților (consultați secțiunea Funcțiile și reglarea roților)
	Sistemul de circulație a apei din bazinul de înot este activat	Opritți sistemul

INFORMATII CU PRIVIRE LA AVERTIZORUL SONOR

Stare	Expression
Pornit	Avertisment sonor înainte de a nu fi complet scufundat în apă; oprirea avertismentului sonor după ce a fost complet scufundat în apă
Oprit	Oprirea avertismentului sonor

CONTINUTUL PACHETULUI

Articol	Denumire	Model	CANT. (buc.)	Aplicație	Observație
1	Corp aspirator	ORCA 40CL	1		În cutie
2	Adaptor		1		În cutie
3	Manual de utilizare		1		În pungă de plastic
4	Cârlig		1		În pungă de plastic

Acest produs a trecut toate testele de control al calității și de siguranță, efectuate de departamentul tehnic al fabricii.

Informații privind garanția:

1. Garantia este acoperită timp de 24 luni (pentru baterie și motor) de la data achiziției inițiale.
2. Această garanție este nulă dacă produsul a fost modificat, utilizat în mod necorespunzător sau a fost reparat de personal neautorizat.
3. Garanția se extinde numai la defectele de fabricație și nu acoperă daunele rezultate din manipularea greșită a produsului de către proprietar.
4. Factura de vânzare trebuie să fie prezentată pentru orice cerere sau reparație în perioada de garanție.

Contactați distribuitorul local pentru orice probleme legate de garanție.

Programe de mediu, Directiva Europeană WEEE

Vă rugăm să respectați reglementările Uniunii Europene și să contribuiți la protejarea mediului.

Returnați echipamentele electrice nefunctionale unei unități desemnate de municipalitatea dvs. care reciclează în mod corespunzător echipamentele electrice și electronice. Nu le aruncați în containere pentru deșeuri nesortate.

Pentru articolele care conțin baterii detașabile, scoateți bateriile înainte de a arunca produsul.
