CLEANER ORCA 40CL MULTI 08 - Bazen Edenea - Brezplačna navodila za uporabo

Vrsta izdelka	Avtomatski robotski čistilec bazena
Znamka	Edenea
Model	CLEANER ORCA 40CL 107107 MULTI 08
Uporaba	Vkopani ali nadzemni bazen do dolžine 12 m
Mere (D x Š x V)	40 x 38 x 25 cm
Teža	7,5 kg
Električno napajanje	230 V / 50 Hz preko transformatorja z zelo nizko napetostjo
Moč motorja	150 W
Dolžina napajalnega kabla	15 m
Sistem filtracije	Kartušni filter z veliko kapaciteto (40 L)
Programi čiščenja	Avtomatski, ročni in časovni program
Senzorji	Zaznavanje sten in ovir
Funkcija plavanja	Ne
Vrsta premikanja	Naključno s samodejno spremembo smeri
Čiščenje sten in stopnic	Da, do vodne črte
Vzdrževanje filtra	Čiščenje kartuše po vsakem ciklu
Splošno vzdrževanje	Izpiranje s čisto vodo po uporabi, shranjevanje zaščiteno pred zmrzaljo
Varnost	Vgrajen diferencijalni odklopnik, samodejni izklop iz vode
Nadomestni deli na voljo	Kartuša filtra, krtače, gosenice, tesnila
Popravljivost	Indeks popravljivosti: 8,2/10
Zaščitni razred	IP68
Garancija	2 leti

Pogosto zastavljena vprašanja - CLEANER ORCA 40CL MULTI 08 Edenea

Kako namestiti moj robotski čistilec ORCA 40CL?

Postavite transformator vsaj 3,5 m stran od roba bazena. Priključite kabel robota na transformator, nato pa transformator v električno vtičnico, zaščiteno z diferenčnim odklopnikom. Preverite, da je filter nameščen preden robota spustite v vodo.

Kako dolgo traja čistilni cikel?

Standardni cikel traja približno 2 uri. Robot samodejno pokrije dno, stene in vodno črto. Trajanje se lahko razlikuje glede na program in velikost bazena.

Kako očistiti filter robota?

Po vsakem ciklu odstranite filtrsko kartušo. Sperite jo z vodnim curkom, da odstranite ostanke. Pustite, da se posuši na zraku preden jo znova namestite. Zamenjajte jo vsakih 6 mesecev.

Kaj storiti, če se robot ne premika več pravilno?

Najprej preverite, ali gosenice niso zamašene z ostanki. Očistite krtače in senzorje. Če težava ne izgine, poglejte diagnostični del navodil ali kontaktirajte servis.

Ali robot lahko pleza po stopnicah bazena?

Da, model ORCA 40CL je zasnovan za plezanje po stopnicah in čiščenje sten do vodne črte. Prepričajte se, da so stopnice brez ovir za optimalen prehod.

Kakšna je poraba elektrike robota?

Robot med delovanjem porabi približno 150 W, kar je približno 0,3 kWh na cikel. Njegov transformator z zelo nizko napetostjo zagotavlja največjo varnost.

Ali lahko robota nastavim tako, da čisti ob določenih urah?

Da, s pomočjo krmilne enote lahko programirate do 3 časovne termine na teden. Sledite navodilom v priročniku za nastavitev vgrajene ure.

Kaj storiti, če robot obtiči v kotu?

Robot je opremljen s senzorjem vrtenja gosenic. Če ostane zagozden več kot 3 minute, se ustavi in spremeni smer. Če težava vztraja, preverite, ali kateri predmet ovira gosenice.

Kako pripraviti robotski čistilec na zimo?

Skrbno očistite robota, odstranite filtrsko kartušo in ga shranite v notranjosti, zaščitenega pred zmrzaljo. Odklopite transformator in kabel navijte brez prepogibanja.

Kje lahko kupim nadomestne dele?

Nadomestni deli (filtri, krtače, gosenice, tesnila) so na voljo na spletni strani Edenea ali pri pooblaščenih prodajalcih. Vedno uporabljajte originalne dele za zagotovitev zmogljivosti in varnosti.

NAVODILA ZA UPORABO CLEANER ORCA 40CL MULTI 08 Edenea

1. Priročnik pozorno preberite in čistilec uporabljajte v skladu z navodili. Ne prevzemamo nikakršne odgovornosti za izgubo ali poškodbo zaradi neustrezne rabe čistilca.
2. Uporabite samo dodatke, ki jih priporoča ali prodaja proizvajalec.
3. Ta model je namenjen zlasti bazenom z ravnim dnom.
4. Otrokom preprečite, da bi se na čistilcu vozili ali da bi se z njim igrali.
5. Uporabite samo originalni in odobren adapter.
6. Če je napajalni kabel poškodovan, ga mora zamenjati pooblaščena oseba.
7. Čistilca ne vklapljajte, kadar ni v vodi.
8. Polnilni kabel mora biti med polnjenjem priklopljen na ozemljeno in vodotesno vtičnico.
9. Ne upravljajte čistilca, dokler so ljudje v bazenu.
10. Po vsaki uporabi očistite filter.
11. Med vzdrževanjem in čiščenjem ali ko enote ne rabite, jo izklopite iz napajanja.
12. Čistilec shranjujte v hladnem in zračnem prostoru stran od neposredne sončne svetlobe.
13. Čistilec polnite v hladnem prostoru, ne prekrivajte ga, da preprečite morebitne poškodbe zaradi pregretja notranjih električnih komponent.
14. Motorni pogon čistilca lahko razstavi samo strokovno usposobljeno osebje.
15. Čistilca ne uporabljajte, ko deluje filter bazena.
16. Tesnila za motorna olja vsebujejo maziva, ki lahko onesnažijo vodo v bazenu.
17. Zaradi omejene zmogljivost baterije je čistilec primeren samo za čiščenje manjših bazenov, saj bi večje dimenzije lahko vplivala na delovanje enote.
18. Čistilec polnite vsaj enkrat na tri mesece, če ga dlje časa ne boste uporabili.
    S tem boste ohranili življenjsko dobo baterije. Uporabite samo originalni in odobren adapter. Če čistilca ne polnite dlje časa, se napetost manjša od zaščite pred prekomernim praznjenjem zaradi samodejnega praznjenja baterije, ki lahko povzroči usodne poškodbe. Prosimo vas, da ste pozorni.
19. Čistilca ne hranite ali rabite blizu virov toplote.
20. Prepovedano je preluknjati pokrov enote z žeblji ali drugimi ostrimi predmeti, prav tako je prepovedano udarjati ali metati enoto.
21. Pred polnjenjem se prepričajte, da je vhod za polnjenje suh.

ORCA 40 CL je novi polnilni robotski čistilec za bazene, ki vodo filtrira in plavajoče delce odstranjuje brez menjave vode v bazenu.

⚠️ Prosimo, da pred uporabo skrbno preberete priloženi priročnik.

ZUNANJE ZNAČILNOSTI IN SESTAVA

1. Ime: Čistilec
2. Model: ORCA 40 CL
3. Delovna napetost: 12,6 V
4. Moč: 30W
5. Življenjska doba baterije: Največja 60 min na cikel
6. Nazivna vhodna napetost adapterja: 100V AC-240V AC
7. Vhodna moč adapterja: 47 Hz-63 Hz
8. Nazivni izhodni tok adapterja: 1 A
9. Nazivna izhodna napetost adapterja: 12,6 V
10. Čas polnjenja: 3-4 h
11. Kapaciteta baterije: 2600 mAh
12. Največja površina čiščenja: 30 m²
13. Pribl. kapaciteta filtra: 42 L/min
14. Zmogljivost filtra: 180 μm
15. Temperatura vode v bazenu: 10-35 °C
16. Pribl. hitrost gibanja: 16 m/min
17. Stopnja zaščite IP: IPX8
18. Temperatura prostora polnjenja: 0-45 °C
19. Največja globina vode: 2 m
20. Velikost: 330 (d) * 330 (š) * 180 (v) mm
21. Teža: 3,5 kg
22. Pogoji za shranjevanje: 5-35 °C

PREVIDNOSTNI UKREPI

KO ČISTILEC POSTAVITE V VODO, JE TREBA VODO V ENOTI IZPUSTITI KOT SLEDI:

1. Čistilec držite navpično pod vodo 5 do 6 sekund, dokler ne izpusti mehurčkov (slika 1).
2. Pritisnite na gumb za vklop in čistilec obrnite za 90 stopinj.
3. Čistilec položite vodoravno na bazenska tla, dokler iz šobe ne uide večje število mehurčkov (slika 2).

• Pred polnjenjem izklopite čistilec.
- Pred polnjenjem očistite polnilni vhod.
- Rdeča lučka označuje, da se baterija polni.
- Zelena lučka označuje, da je polnjenje končano.

ČISTILEC ZA 5-6 SEKUND POLOŽITE VODORAVNO V VODO, DA IZPRAZNI ZRAK. PRITISNITE NA GUMB ZA VKLOP ČISTILCA.

ENOTA SE OB DOTIKU STENE SAMODEJNO OBRNE.

ČISTILEC PRENEHA Z DELOVANJEM, KO ZAKLJUČI CIKEL ČIŠČENJA. NA PLAVAJOČI ROČAJ LAHKO NAMESTITE TUDI KAVELJ S PODALJŠKOM DA Z NJIM LAŽJE POVLEČETE ČISTILEC NA ROB BAZENA.

IZKLOP: ZVOČNI SIGNAL VAS BO OPOZORIL, KO BO ČISTILEC IZVEN BAZENA. PRITISNITE NA GUMB ZA IZKLOP ČISTILCA. PO VSAKI UPORABI VEDNO OČISTITE FILTRSKI PLADENJ.

Reža za nastavitev omejitve koles

Znaki A, B in C so označeni na reži omejitve koles, ki se nahaja na ogrodju. Omejitev koles je samodejno nastavljena na C (levo) in A (desno).

Nato v ogrodje ponovno nastavite režo, s katero opredelite novo smer vožnje.

PRIPOROČAMO ŠTIRI NASTAVITVE KOLES:

Nastavitev 1: privzete nastavitve: C-A, primerna za večino bazenovpools

Kot kolesa
Pot

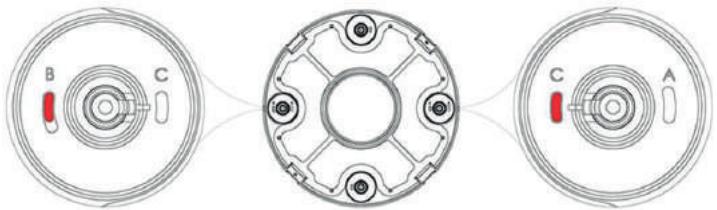

Nastavitev 2: B-C, primerna ob prevelikem obračalnem kotu

Kot kolesa
Pot

Nastavitev 3: C-C, primerna za bazen velike dolžine in širine

Kot kolesa
Pot

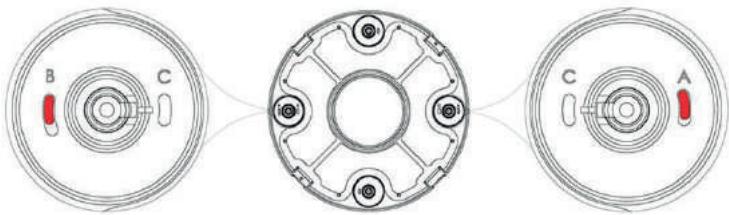

Nastavitev 4: B-A, primerna za okrogle bazene

Kot kolesa
Pot

Opomba: Omenjene nastavitve so priporočene. Vašemu bazenu lahko bolj ustrezajo tudi drugačne nastavitve.

ČIŠČENJE FILTRSKEGA PLADNJA

ODPRITE SPONKE ČISTILCA

Znak	Možni vzroki	Rešitev
Opozorilni signal ne deluje ali vrteč rotor, ko je enota vključena	Nizko stanje baterije	Napolnite baterijo
	Notranja napaka	Kontaktirajte servis za poprodajne storitve
Zvočni signal še vedno opozarja ali rotor se ne vrti, ko je čistilec popolnoma pod vodo	Notranja napaka	Kontaktirajte servis za poprodajne storitve
Indikator polnilnika ne deluje	Adapter je poškodovan	Kontaktirajte servis za poprodajne storitve
Čistilec ne prekrije celotnega dna	Neustrezen kot kolesa	Popravite položaj koles (glejte poglavje Funkcije in prilagoditev koles)
	Posebna oblika bazena	Popravite položaj koles (glejte poglavje Funkcije in prilagoditev koles)
	Sistem za kroženje vode je vključen	Zaustavite delovanje enote

Predmet	Ime	Model	KOLIČINA (kos)	Raba	Opomba
1	Ogrodje čistilca	ORCA 40CL	1		V kartonasti embalaži
2	Adapter		1		V kartonasti embalaži
3	Priročnik za uporabo		1		V plastični vrečki
4	Kavelj		1		V plastični vrečki

Izdelek je prestal preizkuse kakovosti in varnosti, ki jih je izvedla tehnična služba obrata.

1. Garancijska doba je 24 mesecev uporabe motorja in baterije od datuma originalnega nakupa.
2. Garancija je nična, će izdelek neustrezno rabijo, spreminjajo ali popravljajo neusposobljene osebe.
3. Garancija se podaljša izključno zaradi tovarniških napak in ne krije kakršne koli škode, do katere pride zaradi neustreznega rokovanja z izdelkom.
4. Pri vsaki vloženi zahtevi ali opravljenem popravilu v garancijskem obdobju je obvezno potrebno predložiti račun za nakup.

Prosimo, da za vprašanja glede garancije kontaktirate vašega prodajalca.

Okoljski programi, Evropska direktiva OEEO

Spoštujte uredbe Evropske Unije in pomagajte zaščititi okolje.

Vrnite nedelujočo električno opremo na objekt, ki ga imenuje vaša občina, ki ustrezno reciklira električno in elektronsko opremo. Ne zavrzite jih v nesortirane zabojnike za odpadke.

Za izdelke, ki vsebujejo odstranljive baterije, odstranite baterije preden izdelek odvržete.
