Tip produs	Cazan mural pe gaz în condensare
Marcă	Gorenje
Model	TEG1020UC6
Dimensiuni (Înălțime x Lățime x Adâncime)	700 x 400 x 300 mm
Greutate	30 kg
Alimentare electrică	230 V - 50 Hz
Alimentare gaz	Gaz natural (G20) sau propan (G31)
Putere nominală încălzire	24 kW
Putere nominală ACM	28 kW
Randament sezonier (clasă energetică)	A+ (94%)
Domeniu de reglare temperatură încălzire	30 – 80 °C
Domeniu de reglare temperatură ACM	35 – 60 °C
Debit apă caldă menajeră (ΔT 30°C)	13 l/min
Vas de expansiune	8 litri
Racord evacuare fum	Concentric 60/100 mm
Grad de protecție	IPX4
Funcții principale	Încălzire centrală și producere instantanee de apă caldă menajeră
Întreținere și curățare	Curățare exterioară cu lavetă umedă; întreținere anuală obligatorie de către un profesionist
Piese de schimb și reparabilitate	Disponibile prin serviciul post-vânzare Gorenje; indice de reparabilitate: 8/10
Informații generale	Manual de utilizare disponibil în mai multe limbi; compatibil cu termostat de cameră

Întrebări frecvente - TEG1020UC6 GORENJE

Cum se pornește sau se oprește cazanul Gorenje TEG1020UC6 ?

Folosiți comutatorul pornit/oprit de pe panoul de comandă. Pentru o oprire prelungită, întrerupeți alimentarea cu gaz și electrică prin robinete și întrerupătorul automat.

Ce trebuie făcut dacă cazanul nu pornește?

Verificați alimentarea electrică (întrerupătorul automat) și gazul (robinetul deschis). Dacă problema persistă, consultați codul de eroare afișat pe ecran și contactați un profesionist.

Cum se reglează temperatura apei calde menajere?

Rotiți butonul sau folosiți tastele dedicate de pe panoul de comandă. Temperatura poate fi ajustată între 35 și 60 °C.

De ce nu funcționează încălzirea deși apa caldă este disponibilă?

Acest lucru poate indica o problemă a sondei de temperatură exterioară sau a termostatului. Asigurați-vă că termostatul este setat la o temperatură mai mare decât temperatura camerei.

Ce întreținere este necesară pentru acest cazan?

Este obligatorie o întreținere anuală de către un profesionist autorizat. Puteți curăța exteriorul cu o lavetă moale și umedă. Nu utilizați produse abrazive.

Ce înseamnă codul de eroare 'E01' pe ecran?

Codul E01 indică de obicei o defecțiune de aprindere. Verificați alimentarea cu gaz și electrodul de aprindere. Contactați un tehnician dacă problema persistă.

Pot folosi cazanul fără termostat de cameră?

Da, cazanul poate funcționa în mod de reglare pe temperatura de plecare. Cu toate acestea, utilizarea unui termostat asigură un confort mai bun și economii de energie.

Cum se aerisesc caloriferele din circuitul de încălzire?

Folosiți cheia de aerisire de pe fiecare calorifer. Deschideți șurubul de aerisire până când curge apă, apoi închideți. Verificați presiunea instalației după aerisire.

Care este presiunea apei recomandată pentru circuitul de încălzire?

Presiunea la rece trebuie să fie între 1 și 1,5 bar. Dacă este sub 0,8 bar, umpleți circuitul prin robinetul de umplere.

Unde se găsesc piesele de schimb pentru Gorenje TEG1020UC6?

Piesele de schimb sunt disponibile la serviciul post-vânzare Gorenje sau la distribuitorii autorizați. Folosiți referința exactă a piesei.

MANUAL DE UTILIZARE TEG1020UC6 GORENJE

Instrucțiuni de utilizare 52

Bruksanvisning 56

Návod na obsluhu 60

Stimate cumpărător, vă mulțumin pentru achiziționarea produsului nostru.

VĂ RUGĂM CA, ÎNAINTE DE INSTALAREA ȘI DE PRIMA UTILIZARE A BOILERULUI, SĂ CITIȚI CU ATENȚIE INTSRUĆȚIUNILE

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitatea electromagnetică. Caracteristicile sale tehnice sunt înscrise pe tăblița care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protectie contra coroziunii pot fi efectuate numai de atelierele de reparații autorizate.

INSTALAREA

Instalarea boilerului va fi făcută conform schemei și tabelului unde sunt indicate măsurătorile pentru montarea în spații unde nu există pericolul înghețării, aflate cât mai aproape de locul de captare, respectiv receptare a apei.

În funcție de necesitățile pe care le aveți, puteți alege între tipurile de boiler care se instalează deasupra chiuvetei (TEG 1020 O/A) și cele plasate sub chiuvetă (TEG 1020 U/A).

CARACTERISTICILE TEHNICE ALE APARATULUI

Tipi TEG 1020 O/A TEG 1020 U/A
Model TEG 10 ON TEG 10 UN
Volum [I] 10
Greutate (umplut cu apă) [kg] 4/14
Puterea [W] 2000
Tensiunea [V ~] 230
Timp de încălzire până la 75°C 1) [min] 22
Cantitatea de apă amestecată la 40°C [I] 17,2	16,4
Consumul de energie 2) [kWh/24h] 0,50 0,52

1) Timpul de încălzire al întregului volum de apă încălzitorul (spirala) electric(ă) la o temperatură de intrare a apei reci, provenite din conductă, de 10°C.

2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la 65°C, la o temperatură ambientă de 20°C, măsurat conform DIN 44532.

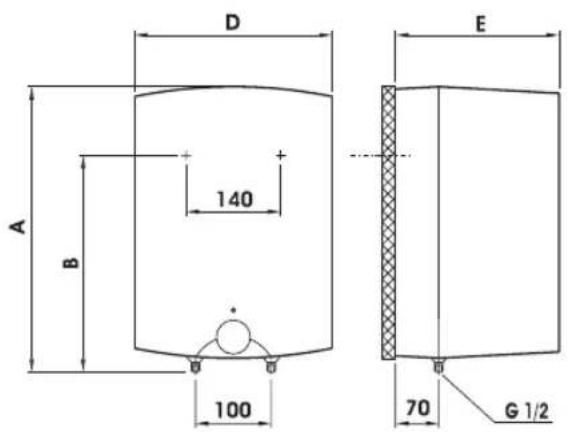

	A	B	C	D	E
TEG 1020 O/A	500 398	350 265
TEG 1020 U/A	500 122	350 265

Măsurători de racordare și montare a boilerului (mm)

Fixarea boilerului deasupra chiuvetei

Fixarea boilerului sub chiuvetă

BRANŞAREA LA RETEAUA DE ALIMENTARE CU APĂ

Boilerul este construit pentru sistemul de branşare bazat pe transvazare, deci fără presiune. Acest sistem permite distribuirea apei dintr-un singur loc de receptare a acesteia. Branşarea va trebui efectuată conform schemei de conectare la rețeaua de alimentare cu apă.

În cazul aplicării acestui sistem de branșare, se impune achiziționarea unei baterii core-spunzătoare de apă rece și caldă. Țeava de aducțiune a apei reci este marcată cu albastru, iar cea de ieșire, respectiv evacuare a apei calde cu roșu. Pentru a împiedica scurgerea apei din boiler în cazul lipsei, respectiv al întreruperii temporare a furnizării de apă, pe țeava de aducțiune va trebui montat un ventil de reținere în fața bateriei de apă caldă și rece. Dacă presiunea din rețeaua de alimentare cu apă depășește 5 bari, înaintea bateriei va mai trebui în mod obligatoriu montat și un ventil de reducere a presiunii. Atunci când vă decideți ce tip de baterie de transvazare veți achiziționa, trebuie să țineți seama de informația furnizată de producător privind căderile de presiune datorate rezistenței de curgere a apei prin bateria de apă caldă și rece. Presiunea nu va trebui să depășească valoarea de 0,2 bari, când ventilul de evacuare este complet deschis. Nu este permisă racordarea nici unui dispozitiv acționat hidraulic sau a unui ajutaj de pulverizare a apei la țeava de scurgere a apei a bateriei. Nerespectarea acestor intrucțiuni poate duce la defectarea boilerului. Înainte de branșarea la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. La prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este plin atunci când apa începe să curgă prin țeava bateriei de apă caldă și rece. Dacă nu veți umple boilerul cu apă înainte de branșare, la prima cuplare a acestuia se va produce defectarea siguranței termice, împiedicând funcționarea acestuia.

OR

Fixarea boilerului sub chiuvetă

Legenda:

1 - Ventil de oprire 4 - Baterie de transvazare pentru apă caldă
2 - Ventil de reducere a presiunii și rece - pentru instalarea deasupra chiuvetei
3 - Ventil de reținere 4a - Baterie de transvazare pentru apă caldă
4 - Ventil de reducere a presiunii și rece - pentru instalarea sub chiuvetă

H - Apă rece

T - Apă caldă

Branşarea boilerului la rețeaua electrică trebuie să decurgă conform normelor privind instalațiile electrice. Boilerul va fi conectat la rețeaua electrică prin intermediul unui cablu de racord prevăzut cu ștecăr.

Dacă doriți să înlocuiți cablul original cu unul nou, mai lung, îl puteți scoate pe cel din-tâi, fixându-l pe cel nou în manşonul de cablu, și răsucind firele de sărmă ale cablului pentru a le înșuruba la borna de racord. Pentru a efectua această operație, va trebui să scoateți învelişul de plastic al boilerului.

Acest lucru se va realiza prin scoaterea, mai întâi a plăcuței aflate în partea din față a învelișului de plastic. Plăcuța va fi degajată prin introducerea cu precauție a șurubelnitei în despicătura dintre plăcuța inserată și învelișul de plastic, mai întâi în partea de lângă butonul termostatului apoi în partea opusă acestuia. Când plăcuța este degajată în ambele părți, ea poate fi scoasă cu mâna. După aceea se va scoate butonul termostatului și se va deșuruba șurubul de strângere de sub buton. În final deșurubați toate cele patru șuruburi de strângere a învelișului de plastic și dați-l la o parte.

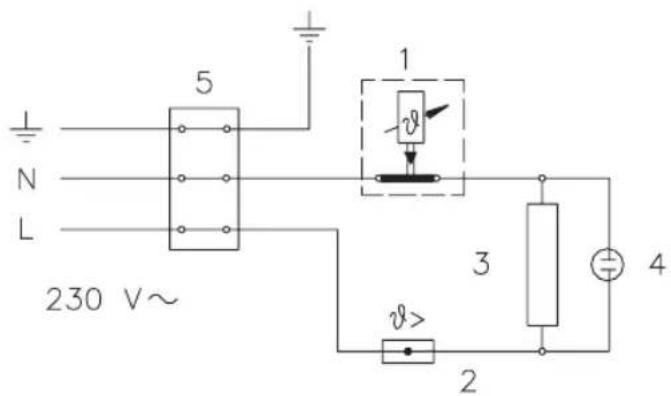

Legenda:

1 - Termostat
2 - Siguranță termică/fuzibilă
3 - Element încălzitor
4 - Bec de control
5 - Mançon de racord
L - Cablu de fază
N - Cablu neutru
± - Cablu de protectie

Schema legăturii electrice

ATENTIE : Înaintea fiecărei intervenții tehnice în interiorul boilerului, acesta va trebui obligatoriu deconectat din rețeaua electrică !

UTILIZARE Şİ İNTRETINERE

După branșarea la rețeaua de distribuire a apei și a energiei electrice, boilerul este gata de utilizare. Prin rotirea butonului termostatului aflat în partea anterioară a capacului de protecție puteți alege temperatura la care doriți să încălziti apa, valoarea maximă fiind de 75°C. Se recomandă plasarea butonului în poziția "E". Este poziția cea mai economică, întrucât asigură o temperatură a apei de aproximativ 55°C, iar depunerile de piatră și pierderile de căldură vor fi mai reduse decât în cazul fixării unei temperaturi mai înalte. Funcționarea încălzitorului electric, respectiv a spiralei electrice este semnalată de becul de control, care rămâne aprins până când temperatura apei din boiler nu atinge valoarea fixată sau până la întreruperea intenționată a boilerului. Prin încălzire, volumul apei din boiler se mărește, provocând picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu va opri picurarea, ci dimpotrivă, va provoca deteriorarea bateriei de apă rece și caldă. În cazul în care nu intenționați să-l folositi mai mult timp, puteți preveni înghețarea conținutului său lăsând aprins boilerul și fixând butonul termostatului în poziția "*”. În această poziție, temperatura apei se va menține la o valoare de circa 9°C. Dacă veți opri boilerul, va trebui să-l goliti pentru a evita riscul înghețării apei din interiorul său. Exteriorul boilerului va fi curătat prin spălarea cu un detergent delicat, dizolvat în apă. A nu se folosi dizolvanti și mijloace detersive dure, respectiv corozive. Prin efectuarea regulată a controalelor tehnice veți asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție contra coroziunii și, dacă va fi cazul, boilerul va fi curătat de crusta de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparatii, ea urmând a fi stabilită în funcție de starea în care se afla boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defectiuni apărute, ci să faceți apel la cel mai apropiat atelier de reparații autorizat.
