MANUAL DE UTILIZARE M-7103 Atlant

1.1 Congelatorul cu compresor în conformitate cu figura 1 este destinat pentru congelarea produselor proaspete, păstrarea produselor congelate în sertare, prepararea gheții alimentare.

1.2 Spațiul total necesar pentru funcționarea congelatorului se determină de dimensiunile de gabarit, indicate în milimetri în figura 2. Pentru extragerea liberă a componentelor din congelator este necesar de a deschide ușa la unghiul nu mai mic de 90°.

1.3 În congelator este prevăzut un dispozitiv de comandă, care permite setarea temperaturii în cameră și afișează valoarea ei pe indicator în conformitate cu figura 3.

1.4 în unele modele de congelatoare este prevăzută semnalizarea sonoră (când ușa este deschisă mai mult de 60 secunde), disponibilitatea cărei este indicată în tabelul 1 al fișei de garanție, care intră în setul de livrare.

1.5 Este necesar ca congelatorul să funcționeze la temperatura mediului ambiant de la plus 10 °C până la plus 43 °C.

2 CONTROLUL FUNCTIONĂRII CONGELATORULUI

2.1 BUTOANELE DE COMANDĂ ȘI INDICATORII DE LUMINĂ

2.1.1 Controlul funcționării congelatorului se efectuează prin apăsarea butoanelor respective a dispozitivului de comandă în conformitate cu figura 3.

SE INTERZICE la apăsarea butoanelor să utilizati obiecte străine și să apăsați forțat, pentru a evita deformarea suprafețelor butoanelor și defectarea acestora.

2.1.2 Butoanele de comandă au indicatoare de lumină în conformitate cu figura 3. Indicatorii semnalizează despre conectarea sau deconectarea regimurilor de lucru a congelatorului, iar indicatorul numeric afișează temperatura setată.

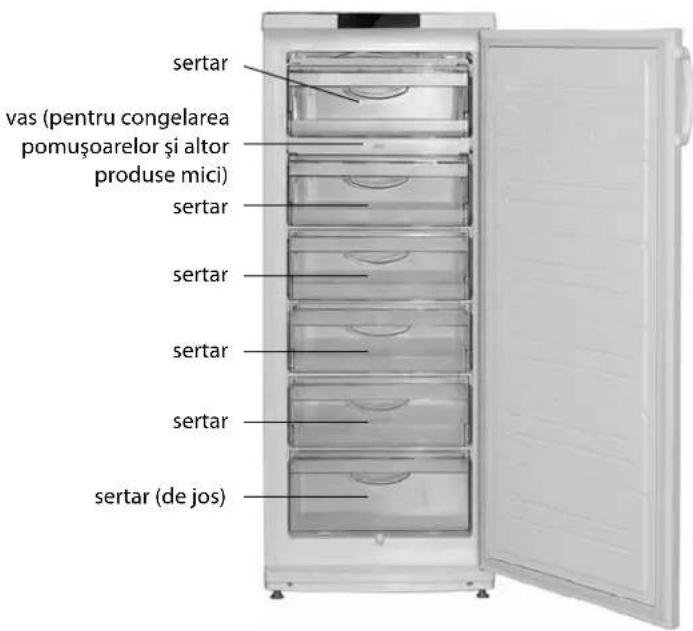

Figura 1 – Congelator și piese componente

Butoanele de comandă și indicatorii de lumină a dispozitivului de comandă sunt amplasate sub capac. Capacul poate fi deschis prin ridicarea sa de marginea de jos.

2.1.3 Indicatorul de temperatură ridicată (culoarea roșie) se aprinde, dacă temperatura în congelator s-a ridicat (de exemplu, la prima conectare, la încărcare a unei cantități mari de produse proaspete, la conectare după decongelare). Aprinderea de scurtă durată a indicatorului (de exemplu, când ușa este deschisă mult timp) nu este un defect a congelatorului: la scăderea temperaturii în congelator indicatorul se stinge automat.

Dacă indicatorul luminează de mult timp trebuie să verificați calitatea produselor păstrate și să solicitați inervenția unui tehnician calificat al serviciului de asistență tehnică.

Clipirea indicatorului de temperatură ridicată este un semnal de decongelare eventuală a produselor din cauza întreruperilor în alimentarea cu energie electrică pe un timp nedeterminat. Clipirea indicatorului încetează după apăsarea butonului

2.2 CONECTAREA CONGELATORULUI

2.2.1 Conectarea congelatorului se efectuează prin apăsarea butonului – se aprinde indicatorul de conectare în conformitate cu figura 3. După conectare începe a clipi indicatorul de temperatură ridicată și «H» pe indicatorul numeric de temperatură. Clipirea indicatorului de temperatură ridicată se deconectează prin apăsarea butonului – indicatorul începe să lumineze permanent.

După un interval de timp de la 3 până la 6 ore clipirea «H» se întrerupe – pe indicatorul de temperatură se afișează valoarea de temperatură setată anticipat, indicatorul de temperatură ridicată se stinge. Produsele pot fi amplasate în congelator.

2.3 SETREA TEMPERATURII

2.3.1 Setarea temperaturii se efectuează prin apăsarea butonului în conformitate cu figura 3. Pe indicatorul numeric de temperatură începe a clipi indicația temperaturii în grade Celsius. La apăsări repetate a butonului valoarea numerică pe indicator crește până la cea maximală admisibilă, după care are loc enumerarea valorilor începând cu cea minimă.

Diapazonul de setare posibilă a temperaturii în congelator este de la minus 16 °C până la minus 24 °C.

Clipirea valorii de temperatură setate încetează în 3 secunde.

2.4 CONECTAREA REGIMULUI «CONGELARE»

2.4.1 Pentru a conecta regimul «Congelare» apăsați butonul în conformitate cu figura 3 – pe indicatorul numeric de temperatură se afișează «SF».

Deconectarea regimului «Congelare» se efectuează prin apăsarea repetată a butonului ⊕ sau automat în 48 ore după conectarea

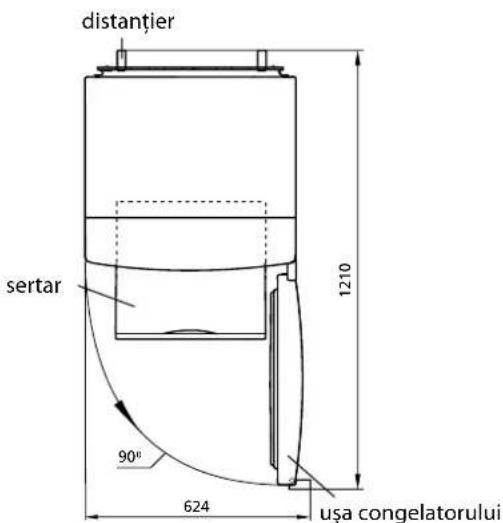

Figura 2 – Congelator (vedere de sus)

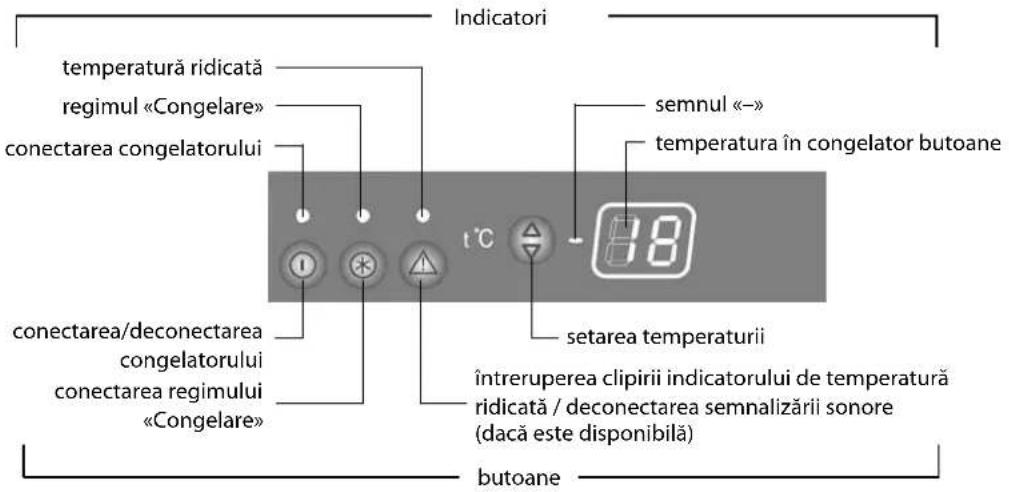

Figura 3 – Dispozitivul de comandă

acestuia, precum și la deconectarea congelatorului. După deconectarea regimului, dispozitivul de comandă începe să afișeze parametrii de lucru a congelatorului setați anterior.

2.5 SEMNALIZARE SONORĂ (în unele modele de congelatoare)

2.5.1 Semnalul sonor se activează dacă ușa congelatorului este deschisă mai mult de 60 secunde. Semnalul sonor se întrerupe când închideți ușa, la apăsarea butonului în conformitate cu desenul 3, sau la deconectarea congelatorului.

2.6 INDICATIILE ALFANUMERICE ALE DISPOZITIVULUI DE COMANDĂ

2.6.1 Pe indicatorul numeric de temperatură pot fi afișate indicațiile alfanumerice legate de diagnosticul funcționării congelatorului:

- «H». Clipește în cazul în care temperatura în congelator este mai mare decât cea admisibilă: la conectarea congelatorului, dacă ușa este deschisă mult timp, la încărcare a unei cantități mari de produse proaspete etc. Indicatorul se stinge după restabilirea temperaturii setate în congelator;

- «L». Clipește în cazul în care temperatura în congelator este mai joasă decât cea admisibilă. Se stinge după restabilirea temperaturii setate în congelator;

- «SF». Se aprinde la conectarea regimului «Congelare» și se stinge după deconectarea acestuia cu ajutorul butonului Ⓧ sau automat în 48 ore;

- «F1». Se aprinde în caz de defectiuni.

Dacă pe dispozitivul de comandă se afișează indicațiile «F1» sau pe parcurs de 24 de ore clipește indicatorul «L» sau «H», solicitați inervenția unui tehnician calificat al serviciului de asistență tehnică pentru a înlătura defectelor.

2.7 DECONECTAREA CONGELATORULUI

2.7.1 Deconectarea congelatorului se efectuează prin apăsarea butonului Ⓞ – se stinge indicatorul de conectare a congelatorului și indicatorul numeric de temperatură în congelator.

La apăsarea repetată a acestui buton congelatorul începe a funcționa în 5 minute.

ATENTIE! Intreruperile în alimentarea cu energie electrică nu influențează funcționarea ulterioară a congelatorului: după reluarea alimentării cu energie electrică congelatorul continuă să funcționeze cu temperatura stabilită anterior.

3 ÎNDEPÄRTAREA APEI REZULTATE ÎN URMA TOPIRII DIN CONGELATOR

3.1 Pentru a îndepărta stratul de zăpadă la decongelare se recomandă să folosiți elementul de masă plastică pentru drenare / pentru curățare a gheții care intră în setul de livrare.

La decongelarea congelatorului este necesar:

– să îndepărtați apa rezultată în urma topirii, instalând în conformitate cu figura 4 elementul de masă plastică pentru drenare / pentru curățare a gheții și orice vas recipient cu volumul nu mai puțin de 2 l;

- să colectați apa rezultată în urma topirii, care se scurge din cameră afară de elementul de masă plastică, cu o lavetă sau un burete;

- să spălați congelatorul și să-l uscați bine.

SE INTERZICE să decongelați congelatorul fără utilizarea elementului pentru drenare instalat în conformitate cu figura 4. Apa rezultată în urma topirii care se scurge din cameră afară de elementul pentru drenare, pătrunzând în locul de alăturare a plăcii frontale la dulapul interior în conformitate cu figura 4, poate provoca coroziunea dulapului exterior al congelatorului și a elementelor agregatului frigorific, defectarea izolației termice, formarea crăpăturilor dulapului interior și defectarea dulapului congelatorului.

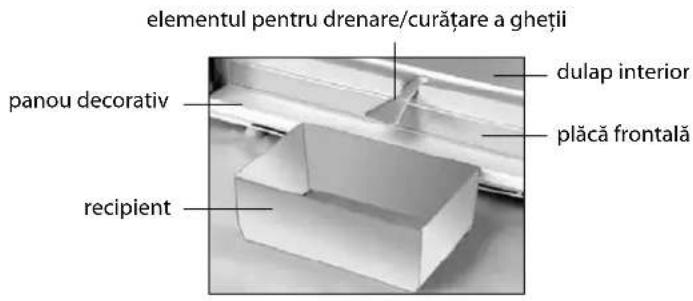

Figura 4 – Colectarea apei rezultate în urma topirii

4 CARACTERISTICILE TEHNICE ŞI DOTARE

4.1 Denumirile caracteristicilor tehnice și a pieselor accesorii sunt indicate în tabelele 1 și 2, respectiv.
4.2 În tabelul pieselor caracteristicile tehnice sunt în limba rusă. Denumirile caracteristicilor prezentate în figura 5, ar trebui să fie comparate cu valorile caracteristicilor din tabelul pieselor.

Tabelul 1 – Caracteristicile tehnice

No	DENUMIRE Model
1.1	Volumul total nominal brut, dm ^3		Parametri care corespund denumirilor care figurează în fisa de garanție
1.2	Volumul nominal pentru păstrare, dm ^3
1.3	Dimensiuni de gabarit, mm	înălțime
		lățime
		adâncime fără mâner cu ușă convexă
1.4	Masa netă, kg, nu mai mult de
1.5	Clasa de eficiență energetică
1.6	Clasa climaterică
1.7	Consumul nominal anual de energie la temperatura mediul ambiantplus 25 °C, kW-ora
1.8	Suprafața nominală a rafturilor pentru păstrarea produselor, dm ^2
1.9	Temperatura de păstrare a produselor congelate în CC, °C, nu mai mare de
1.10	Timpul nominal de ridicare a temperaturii în CC de la minus 18 până la minus 9 °C (temperatura mediului ambiant plus 25 °C) la deconectarea energiei electrice, ore
1.11	Capacitatea nominală de preparare zilnică a gheții, kg
1.12	Capacitatea nominală de congelare la temperatura mediului ambiant plus 25 °C, kg/zi
1.13	Nivelul corectat de intensitate sonoră, dB, nu mai mult
1.14	Sectiuni fără formarea gheții (No Frost)
1.15	Dispozitiv încastrabil
1.16	Conținutul de argint, g
1.17	Conținutul de aur, g
1.18	Semnalizare sonoră
Notă – Determinarea caracteristicilor tehnice se efectuează în laboratoare speciale dotate conform anumitor metode.

No	DENUMIRE	Cantitate, buc.

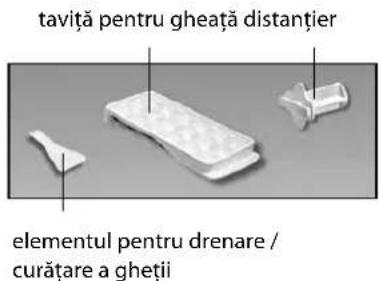

2.1	Sertar (de jos)	Parametri care corespund denumirilor care figurează în fișa de garanție
2.2	Sertar
2.3	Sertar (pentru congelarea colțunașilor, pomușoarelor și altor produse mici)
2.4	Distanțier
2.5	Element pentru drenare / curățare a gheții
2.6	Taviță pentru gheață

ATLANT	Volumul total nominal brut, dm3: Volumul nominal pentru păstrare, dm3: Capacitatea nominală de congelare: Tensiunea nominală: Curentul nominal: Agent frigorific: R600a/Agent de spumare: C-Pentane Masa agentului frigorific: Fabricat în Bielorus AAI “ATLANT”, bulevardul Pobeditelei, 61, or. Minsk
Denumirea modelului si executarea piesei
Clasa climaterica a piesei
Documentul normativ
Clasa de eficienta energetica
Mărci de conformitate

Figura 5 - Tabel
