ПОСІБНИК КОРИСТУВАЧА M-7103 Atlant

2.3 ВЫБОР ТЕМПЕРАТУРЫ

1.1 Морозильник відповідно з рисунком 1 призначений для заморожування свіжих продуктів, зберігання заморожених продуктів в корзинах, приготування харчового льоду.

1.2 Загальний простір, необхідний для експлуатації морозильника, визначається габаритними розмірами, які вказані на рисунку 2 в міліметрах. Для безперешкодного виймання комплектуючих виробів з морозильника необхідно відкривати двері на кут не менше 90°.

1.3 В морозильнику передбачений блок керування, який дозволяє встановлювати температуру в камері і відображує її значення на індикаторі відповідно з рисунком 3.

1.4 В деяких виконаннях морозильника передбачена звукова сигналізація (при відчинених більше 60 секунд дверях), наявність якої вказана в таблиці 1 гарантійної карти, яка входить в комплект поставки.

1.5 Експлуатувати морозильник необхідно при температурі навколишнього середовища від плюс 10°C до плюс 43 °C.

2 КЕРУВАННЯ РОБОТОЮ МОРОЗИЛЬНИКА

2.1 КНОПКИ КЕРУВАННЯ ТА СВІТЛОВІ ІНДИКАТОРИ

2.1.1 Керування роботою морозильника проводиться на- тисканням відповідних кнопок блока керування у відповідності з рисунком 3.

ЗАБОРОНЯЄТЬСЯ при натисканні кнопок використовувати сторонні предмети та прикладати надмірні зусилля, щоб уникнути деформації поверхні кнопок і їх поломки.

2.1.2 Кнопки керування мають світлові індикатори у відповідності з рисунком 3. Індикатори сигналізують про вмикання або вимикання режимів роботи морозильника, а цифровий індикатор відображує вибрану температуру.

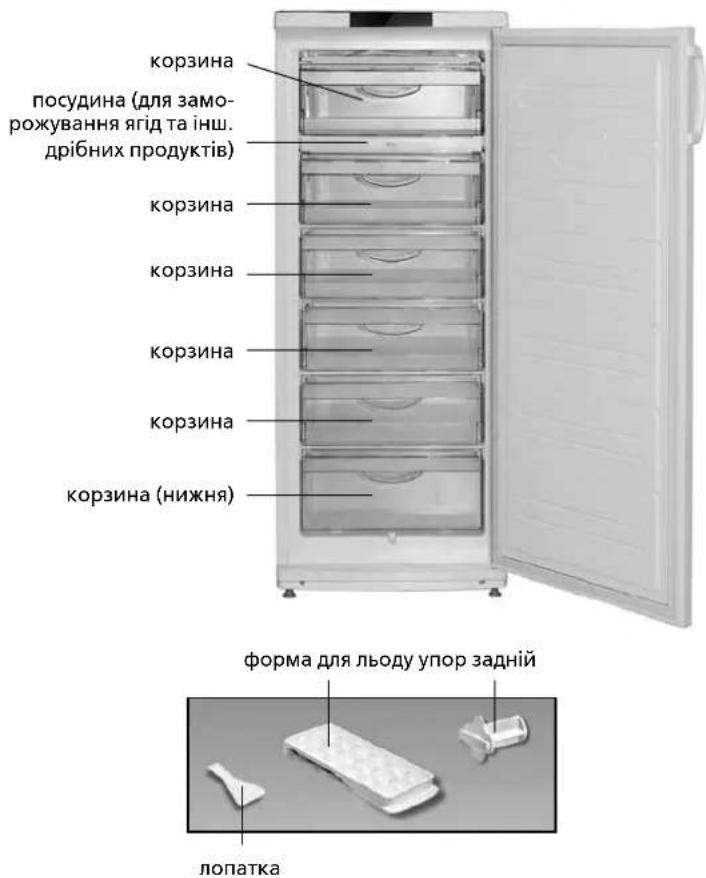

Рисунок 1 – Морозильник та комплектуючі вироби

Кнопки керування і світлові індикатори блока керування розміщені під кришкою. Кришку можна відкрити, піднімаючи її за нижній край.

2.1.3 Індикатор підвищеної температури (червоного кольору). Горить, коли температура в морозильнику підвищилась (наприклад, при першому вмиканні, при завантаженні великої кількості свіжих продуктів, при вмиканні після розморожування). Короткочасне вмикання індикатора (наприклад, при тривалому відкритті дверей) не є прикметою несправності морозильника: при знижуванні температури в морозильнику індикатор автоматично згасає.

При тривалому вмиканні індикатора необхідно перевірити якість продуктів, що зберігаються, і викликати механіка сервісної служби.

Мигання індикатора підвищеної температури є сигналом можливого розморожування продуктів із-за перерви в подачі напруги в електричній мережі на невизначений час. Мигання індикатора припиняється після натискання кнопки.

2.2 ВМИКАННЯ МОРОЗИЛЬНИКА

2.2.1 Вмикання морозильника робиться натисканням кнопки – засвічується індикатор вмикання відповідно з рисунком 3. Після вмикання починає мигати індикатор підвищеної температури і «Н» на цифровому індикаторі температури. Мигання індикатора підвищеної температури слід відключити натисканням кнопки – індикатор починає світитися постійно.

Через проміжок часу від 3 до 6 годин мигання «Н» припиняється – на індикаторі температури з'являється раніше ви- бране значення температури, індикатор підвищеної температури гасне. В морозильник можна вміщувати продукти.

2.3 ВИБІР ТЕМПЕРАТУРИ

2.3.1 Вибір температури робиться при натисканні кнопки відповідно з рисунком 3. На цифровому індикаторі температури починає мигати показ температури в градусах Цельсія. При повторних натисканнях кнопки числове значення на індикаторі зростає до максимально допустимого, після чого відбувається скидання на мінімальне значення.

Діапазон можливого вибору температури в морозильнику від мінус 16 °C до мінус 24 °C.

Мигання вибраного значення температури припиняється через 3 секунди.

2.4 ВМИКАННЯ РЕЖИМУ «ЗАМОРОЖУВАННЯ»

2.4.1 Для вмикання режиму «Заморожування» слід коротко-

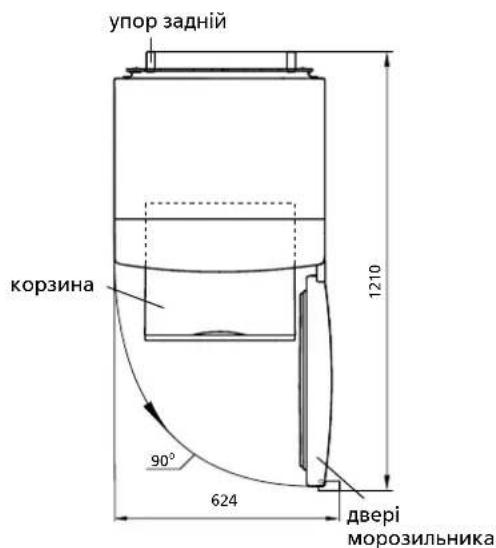

Рисунок 2 – Морозильник (вигляд зверху)

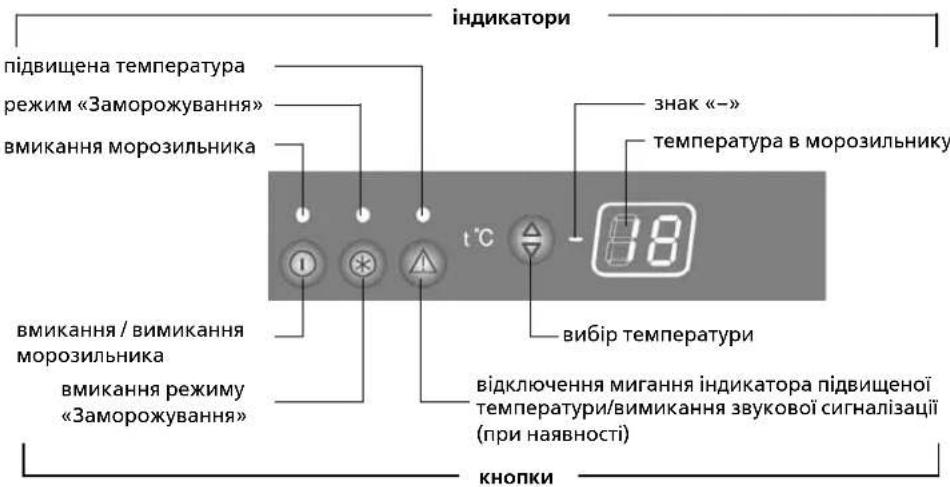

Рисунок 3 – Блок керування

часно натиснути кнопки ⚙️ відповідно з малюнком 3 – на цифровому індикаторі температури засвічується «SF».

Вимикання режиму «Заморожування» проводиться повторним натисканням кнопки ⚠️ або автоматично через 48 годин після його вмикання, а також при вимиканні морозильника. Після вимикання режиму блок керування починає відображати вибрані раніше параметри роботи морозильника.

2.5 ЗВУКОВА СИГНАЛІЗАЦІЯ (в деяких виконаннях)

2.5.1 Звуковий сигнал вмикається, якщо двері морозильника відкриті більше 60 секунд. Вимикається звуковий сигнал при закритті дверей, при натисканні кнопки відповідно з рисунком 3 або при вимиканні морозильника.

2.6 БУКВЕНО-ЦИФРОВІ ПОКАЗИ БЛОКА КЕРУВАННЯ

2.6.1 На цифровому індикаторі температури можуть засвічуватися буквено-цифрові покази, пов'язані з діагностикою роботи морозильника:

– «Н». Мигає, якщо температура в морозильнику вища гра- нично допустимої: при вмиканні морозильника, при відкритих тривалий час дверях, при завантаженні великої кількості свіжих продуктів і т.п. Індикатор гасне після відновлення в морозильнику вибраної температури;

– «L». Мигає, якщо температура в морозильнику нижча гранично допустимої. Гасне після відновлення в морозильнику вибраної температури;

– «SF». Засвічується при вмиканні режиму «Заморожування» і гасне після його вимикання кнопкою ⚫ або автоматично через 48 годин;

– «F1». Засвічується при несправностях.

При висвіченні на блоці керування «F1», а також при миганні «L» або «H» протягом 24 годин необхідно викликати механіка сервісної служби для усунення несправностей.

2.7 ВИМИКАННЯ МОРОЗИЛЬНИКА

2.7.1 Вмикання морозильника робиться натисканням кнопки – гасне індикатор вмикання морозильника і цифровий індикатор температури в морозильнику.

При повторному натисканні даної кнопки морозильник знову починає працювати через 5 хвилин.

УВАГА! Припинення подачі напруги в електричній мережі не впливає на подальшу роботу морозильника: після відновлення подачі напруги в електричній мережі морозильник продовжує працювати з встановленою раніше температурою.

З ВИДАЛЕННЯ ТАЛОЇ ВОДИ З МОРОЗИЛЬНИКА

3.1 Для видалення снігового покриву при розморожуванні морозильника рекомендується використовувати пластмасову лопатку, яка входить в комплект поставки.

При розморожуванні морозильника необхідно:

– видаляти талу воду, установивши відповідно з рисунком 4 лопатку та будь-яку посудину об'ємом не менше 2 л;

– збирати талу воду, якщо вона витікає із камери поза лопаткою, легковбираючим вологу матеріалом;

– вимити морозильник та витерти насухо.

ЗАБОРОНЯЄТЬСЯ розморожувати морозильник без використання лопатки, установленої відповідно з рисунком 4. Тала вода, що витікає з камери поза лопаткою, потрапляючи в місце прилягання планки передньої до шафи внутрішньої, може викликати корозію зовнішньої шафи морозильника та елементів холодильного агрегату, пошкодити теплоізоляцію, привести до утворення тріщин шафи внутрішньої та псування шафи морозильника.

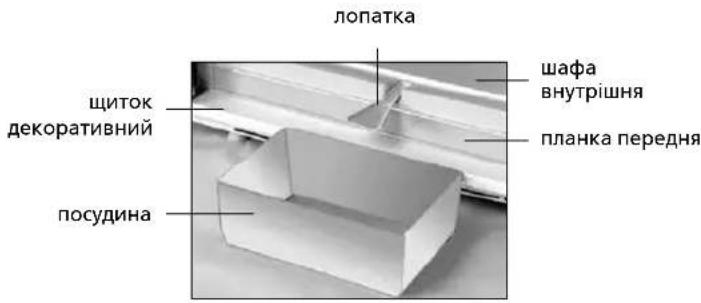

Рисунок 4 – 3бір талої води

4 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ І КОМПЛЕКТАЦІЯ

4.1 Найменування технічних характеристик і комплектуючих виробу указані в таблицях 1 і 2 відповідно.
4.2 В табличці виробу указані технічні характеристики російською мовою. Найменування характеристик, що указані на рисунку 5, необхідно зіставити із значеннями характеристик на табличці виробу.

Таблиця 1 – Технічні характеристики

No	НАЙМЕНУВАННЯ Модель
1.1	Номінальний загальний об’єм брутто, дм ^3		Параметри, що відповідають найменуванням, вказані в гарантійній карті.
1.2	Номінальний об’єм для зберігання, дм ^3
1.3	Габаритні розміри, мм	висота
		ширина
		глибина без ручки з опуклими дверима
1.4	Маса нетто, кг, не більше
1.5	Клас енергетичної ефективності
1.6	Кліматичний клас
1.7	Номінальне річне споживання енергії при температурі навколишнього середовища плюс 25 °C, кВт·ч
1.8	Номінальна площа полиць для зберігання продуктів, дм ^2
1.9	Температура зберігання заморожених продуктів в МК, °C, не більше
1.10	Номінальний час підвищення температури в морозильнику від мінус 18 до мінус 9 °C (при температурі навколишнього середовища плюс 25 °C) при відключені електроенергії, годин
1.11	Номінальна добова продуктивність отримання льоду, кг
1.12	Номінальна потужність заморожування при температур навколишнього середовища плюс 25 °C, кг/доба
1.13	Корегований рівень звукової потужності, дБА, не більше
1.14	Відділення без утворення інею (No Frost)
1.15	Вбудований прилад
1.16	Вміст срібла, г
1.17	Вміст золота, г
1.18	Звукова сигналізація
Примітка – Визначення технічних характеристик проводиться в спеціально обладнаних лабораторіях за визначеними методиками.

Таблиця 2 – Комплектуючі

No НАЙМЕНУВАННЯ Кількість, шт.
2.1 Корзина (нижня)	Параметри, що відповідають найменуванням, вказані в гарантійній карті.
2.2 Корзина
2.3 Посудина (для заморожування пельменів, ягід та інших дрібних продуктів)
2.4 Упор задній
2.5 Лопатка
2.6 Форма для льоду

ATLANT	Номінальний загальний об’єм брутто, дм3:Номінальний об’єм для зберігання, дм3:Номінальна потужність заморожування:Номінальна напруга:Номінальний ток:Холодоагент: R600а/Спінювач: С-Pentane Масса хладагента:Зроблено в Республіці БілорусіяЗАТ «АТЛАНТ», пр. Переможців, 61, м. Мінськ
Позначення моделі і виконання виробуКліматичний клас виробуНормативний документКлас енергоефективності виробуЗнаки відповідності

Рисунок 5 – Табличка
