ПОСІБНИК КОРИСТУВАЧА M-7606 Atlant

1.1 Морозильник відповідно до рисунка 1 призначений для заморожування свіжих продуктів, зберігання заморожених продуктів в кошиках, приготування харчового льоду.
1.2 У морозильнику передбачена функція «Суперзаморожування» (super freeze) і звукова сигналізація при відкритих тривалий час дверях.
1.3 Для освітлення в морозильнику передбачений світлодіодний світильник відповідно до рисунка 1.
1.4 Морозильник оснащений системою без утворення інею (далі – система No Frost).
1.5 Морозильник повинен експлуатуватися в діапазоні температур навколишнього середовища, який відповідає кліматичному класу, вказаному на його табличці. Відповідність діапазонів температур кліматичним класам наведені в таблиці 1.
1.6 Загальний простір, необхідний для експлуатації морозильника, визначається розмірами, вказаними на рисунку 2 в міліметрах. Конструкцією морозильника забезпечується максимальний кут відкривання дверей – 110°. Щоб уникнути поломки

ЗАБОРОНЯЄТЬСЯ докладати зусилля для відкривання дверей на кут більш за 110°.

2 УПРАВЛІННЯ РОБОТОЮ МОРОЗИЛЬНИКА

2.1 ПАНЕЛЬ УПРАВЛІННЯ

2.1.1 Для доступу до панелі управління необхідно відкрити двері морозильника.

На панелі управління відповідно до рисунків 1,3 розташовані світлові індикатори та кнопки управління (далі – кнопки).

ЗАБОРОНЯЄТЬСЯ при натисненні кнопок використовувати сторонні предмети та докладати надмірних зусиль, щоб уникнути деформації поверхні кнопок та їх поломки.

2.1.2 У морозильнику передбачена індикація підвищеної температури. Індикатор, що відповідає встановленій температурі, починає блимати, якщо температура в морозильнику підвищилася (наприклад, при завантаженні великої кількості свіжих продуктів), а також при першому включенні або включенні після прибирання.

Включення індикації підвищеної температури на нетривалий період часу (наприклад, після тривалого відкриття дверей) не є

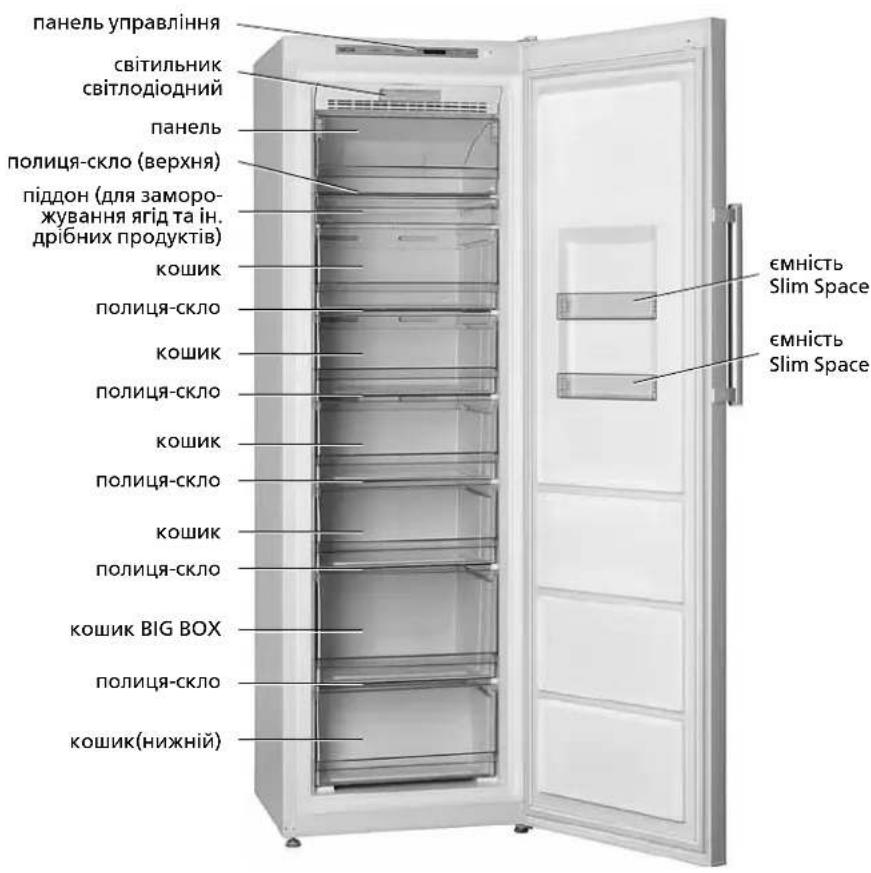

Рисунок 1 – Морозильник та комплектуючі вироби

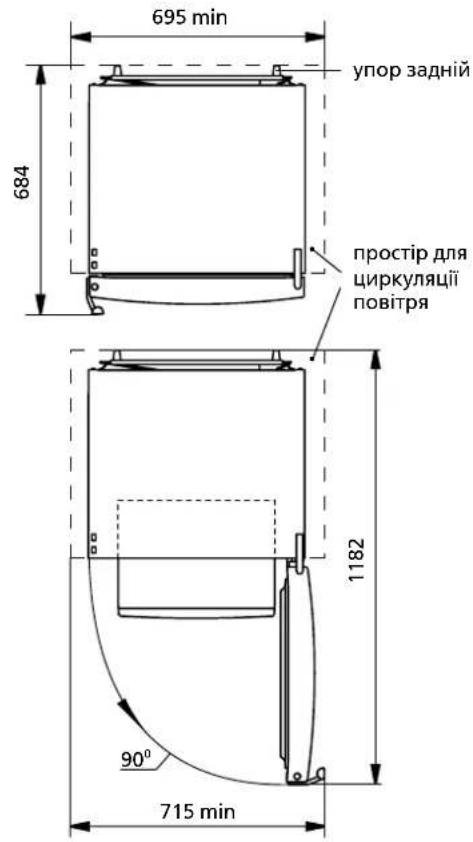

Рисунок 2 – Морозильник (вигляд зверху)

Таблиця 1 – Кліматичні класи

Клас Символ		Діапазон температурдовкілля, °C
Помірний розширений SN Від 10 до 32
Помірний N Від 16 до 32
Субтропічний ST Від 16 до 38
Тропічний	T	Від 16 до 43

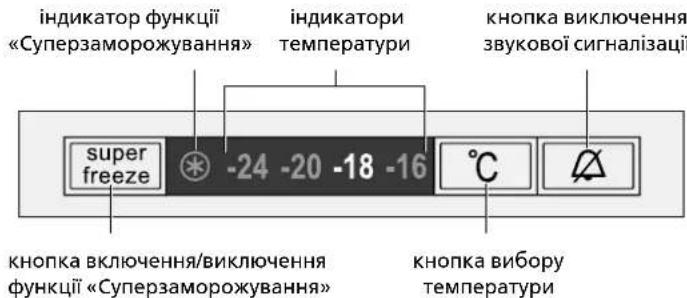

Рисунок 3 – Панель управління

ознакою несправності морозильника. При пониженні температури в морозильнику блимання автоматично припиняється.

При тривалому блиманні індикатора температури слід перевірити якість продуктів, що зберігаються, і викликати механіка сервісної служби.

2.2 ВКЛЮЧЕННЯ МОРОЗИЛЬНИКА

2.2.1 Для включення морозильника слід підключити його до електричної мережі: вставити вилку шнура живлення в розетку.

На панелі управління горітиме індикатор температури, яка була встановлена до відключення морозильника (при першому включенні «—18»). При необхідності слід встановити температуру відповідно до 2.3.

Після включення морозильника індикатор, що відповідає встановленій температурі, блиматиме, сигналізуючи про підвищену температуру в морозильнику. При пониженні температури в морозильнику блимання припиняється.

УВАГА! Припинення подання напруги в електричній мережі не впливає на подальшу роботу морозильника: після відновлення подання напруги в електричній мережі морозильник продовжує працювати зі встановленою раніше температурою. Функцію «Суперзаморожування» при необхідності слід вибрати наново.

2.3.1 Температура встановлюється натисненням кнопки «С» – по черзі висвічуються індикатори з числовими значеннями температури.

2.4 ВКЛЮЧЕННЯ/ВИКЛЮЧЕННЯ ФУНКЦІЇ «СУПЕРЗАМОРОЖУВАННЯ» (super freeze)

2.4.1 Функція призначена для заморожування в морозильнику свіжих продуктів часою більше 4 кг. Функцію «Суперзаморожування» слід включити заздалегідь, за 24 г до наповнення морозильника свіжими продуктами.

Для заморожування великої кількості свіжих продуктів рекомендується витягнути кошик BIG BOX та укласти продукти безпосередньо на полицю-скло.

2.4.2 Для включення функції «Суперзаморожування» слід на- тиснути кнопку super freeze – загориться індикатор* індикатор температури згасне або продовжить блимати, якщо температура підвищена.

2.4.3 Вимкнення функції проводиться повторним натисканням кнопки super freeze або автоматично через 50 годин.

Після виключення функції індикатор ✝ згасне, і загориться або продовжить блимати індикатор раніше обраної температури.

2.5 ЗВУКОВА СИГНАЛІЗАЦІЯ

2.5.1 Звуковий сигнал вмикається, якщо двері морозильника відкриті більше ніж 60 секунд.

Вимикається звуковий сигнал при закритті двері, при натисненні кнопки (відповідно до рисунка 3) або при виключенні морозильника. Якщо після натиснення кнопки двері залишаються відкритими впродовж 3 хвилин, звуковий сигнал вмикається знову.

ЗАБОРОНЯЄТЬСЯ відключати звукову сигналізацію, фіксуючи вимикач, зображений на рисунку 4, так як це приведе до порушення роботи морозильника.

2.6 МОЖЛИВІ НЕСПРАВНОСТИ

2.6.1 Одночасне блимання індикатора ✱ і одного або декількох індикаторів температури сигналізує про несправність, для усунення якої необхідно викликати механіка сервісної служби.

2.7 ВІДКЛЮЧЕННЯ МОРОЗИЛЬНИКА

2.7.1 Для відключення морозильника слід вийняти вилку шнура живлення з розетки, відключивши його від мережі.

З ЕКСПЛУАТАЦІЯ МОРОЗИЛЬНИКА

УВАГА! Не розміщуйте продукти:

– впритул до задньої стінки, щоб не перекрити повітряні канали системи No Frost;

– впритул до датчика температури, який розташований на лівій боковій стінці над верхній полицей-скло, відповідно з рисунком 5;

– на дні морозильника без використання нижнього ко- шика.

Недотримання цих вимог може призвести до підвищення витрат електроенергії.

3.1 На панелі та кошиках нанесені піктограми з рекомендаціями по термінах зберігання (у місяцях) заморожених в домашніх умовах продуктів харчування.

3.2 Для завантаження продуктів на верхню полицю-скло слід підняти панель до фіксації її в горизонтальному положенні відповідно до рисунка 6.

3.3 Ємності Slim Space на дверях морозильника призначені для нетривалого зберігання часто використовуваних заморожених продуктів в невеликих упаковках.

Для зняття ємності (рисунок 7) необхідно підвиести її двома руками вгору та звільнити пази з елементів кріплення на дверях.

3.4 Для зберігання максимальної кількості заморожених продуктів допускається витягнути з морозильника кошки (крім нижнього), панель, піддон, полиці-скло і ємності Slim Space.

4 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТА КОМПЛЕКТУЮЧІ

4.1 Найменування технічних характеристик та комплектуючих виробів вказані в таблицях 2 та 3 відповідно. У гарантійній карті ці найменування приведені російською мовою та вказані значення параметрів і кількість комплектуючих.
4.2 Інформація в табличці відповідно до рисунка 8 дана у виробі російською мовою.

Таблиця 2 – Технічні характеристики

No	НАЙМЕНУВАННЯ Модель
1.1	Номінальний загальний об'єм брутто, дм ^3		Значення параметрів вказані в гарантійній карті.
1.2	Номінальний корисний об'єм, дм ^3
1.3	Габаритні розміри, мм	висота
		ширина без ручки
		глибина без ручки
1.4	Маса нетто, кг, не більше
1.5	Клас енергетичної ефективності
1.6	Кліматичний клас
1.7	Номінальне річне споживання енергії при температурі навколишнього середовища плюс 25 °C, кВт·ч
1.8	Номінальна корисна площа зберігання, дм ^2
1.9	Температура зберігання заморожених харчових продуктів, °C, не вище
1.10	Номінальна заморожуюча здатність при температурі довкілля плюс 25 °C, кг/доб
1.11	Номінальна добова продуктивність отримання льоду, кг/доб
1.12	Номінальний час підвищення температури харчових продуктів в морозильному відділенні від мінус 18 °C до мінус 9 °C, г
1.13	Корегований рівень звукової потужності, дБА, не більше
1.14	Відділення без утворення інею (No Frost)
1.15	Вбудований прилад
1.16	Вміст срібла г
Примітка – Визначення технічних характеристик проводиться в спеціально обладнаних лабораторіях по певних методиках.

Таблиця 3 – Комплектуючі

No НАЙМЕНУВАННЯ Кількість, шт.
2.1 Панель	Вказано в гарантійній карті
2.2 Кошик
2.3 Піддон (для заморожування ягід та інших дрібних продуктів)
2.4 Кошик BIG BOX
2.5 Кошик (нижній)
2.6 Полиця- скло (верхня)
2.7 Полиця- скло
2.8 Ємність Slim Space
2.9 Упор задній
2.10 Форма для льоду

ATLANT	Номінальний загальний об'єм брутто, дм2:Номінальний корисний об'єм, дм3:Номінальна заморожуюча здатність:Номінальна напруга:Номінальний струм:Номінальна споживана потужність системи відтавання:Холодагент: R600а / Спінювач: C-PentaneМаса холодагенту:Зроблено в Республіці БілорусьЗАТ «АТЛАНТ», пр. Переможців, 61, м. Мінськ
Позначення моделі та виконання виробуКліматичний клас виробуНормативний документКлас енергоефективності виробуЗнаки відповідності

Рисунок 8 – Табличка
