КОЛДОНУУЧУ КОЛДОНМОСУ M-7606 Atlant

1.1 1-суреткө ылайык тондургуч жаңы азыктарды тондуруу үчүн, тондурулган азыктарды себеттерде сактоо үчүн, тамак-ашка колдонулуучу музду даярдоо үчүн ылайыкташтырылган.
1.2 Тондургучта «Супертондуруу» \$uper freeze) функциясы жана эшикти узак моенетке ачууда чыгуучу үн сигнализациясы каралган.
1.3 1-сүреткө ылайык тондургучта жарыктандыруу учүн светодиоддуу шамчырак орноштурулган.
1.4 Тондургуч кыроону пайда кылбастан эритүү системасы (андан кийин – No Frost системасы) менен жабдылган
1.5 Тондургуч анын табличкасында көрсөтүлгөн климаттык класска туура келет чөйрөнун температурасынын учурда иштеп турушу керек. Климаттык класстарга температура диапазондор 1 таблицада көрсөтүлгөн.

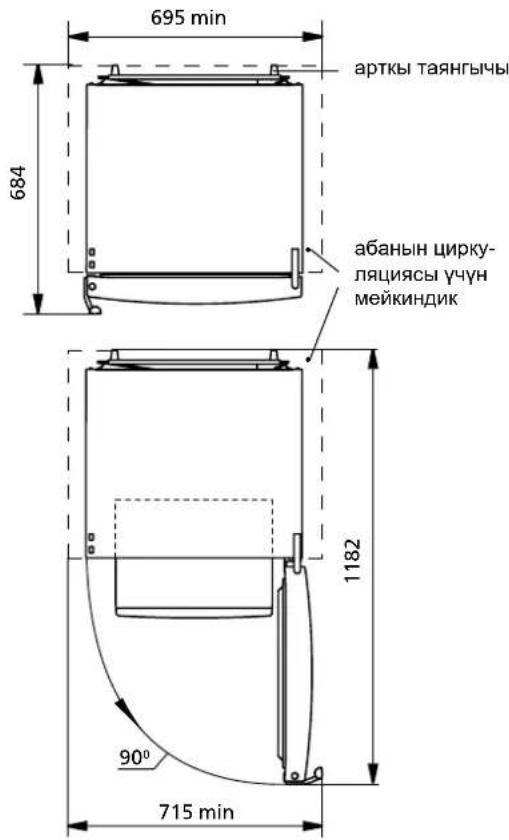

1.6 Тондургучту иштетүү учүн керектүү жалпы мейкиндик 2-суретте керсетулгөн өлчөмдер менен миллиметрде аныкталат. Тондургучтун конструкциясы менен эшикти ачуунун максималдуу бурчу камсыздалат – 110. Сындырып алуудан сактануу максатында 110°тан ашык бурч менен эшикти ачуу учүн чектен тышкары күч салууга ТЫЮУ САЛЫНАТ.

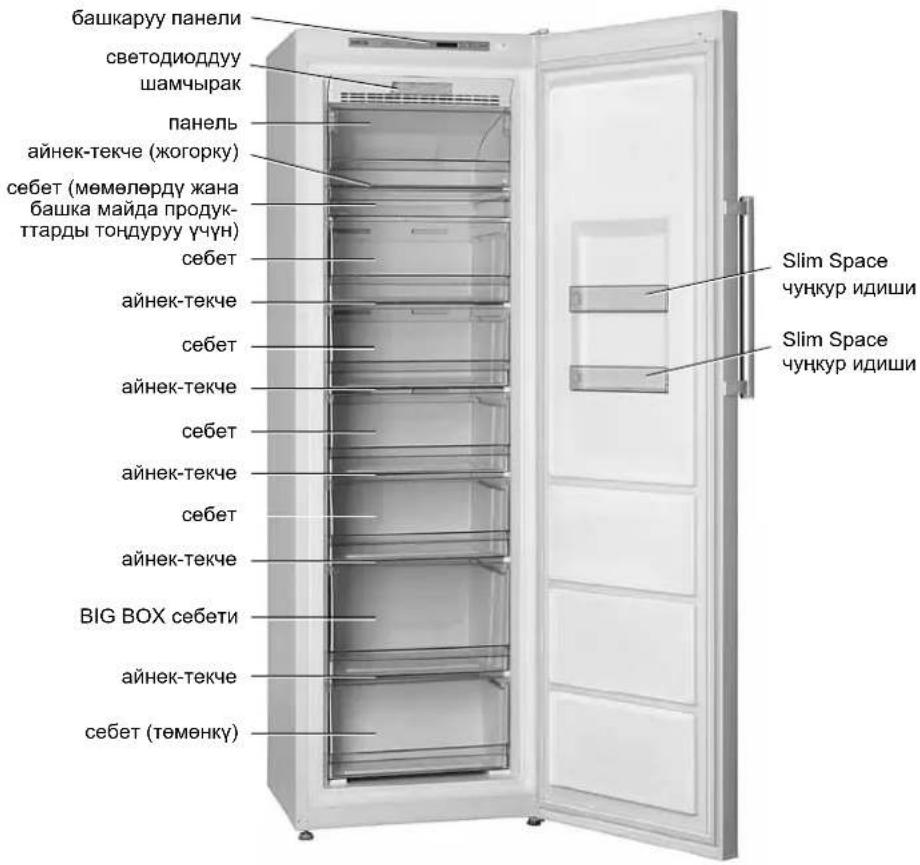

1-сүрөт – Муздаткыч жана анын курамдык буюмдары

2 ТОНДУРГУЧТУН ИШТЕШИН БАШКАРУУ

2.1 БАШКАРУУ ПАНЕЛИ

2.1.1 Башкаруу панелине жетүү үүүн тондургучтун эшигин ачуу керек.

Башкаруу панелинде 1, 3-сүреттерге ылайык жарык индикаторлору жана башкаруу баскычтары (баскычтар) жайгашкан.

Баскычтарды басууда баскычтардын устүнку бетинин формасы бузулуп калуудан жана сынып калуусунан сактануу үчүн башка бир буюмдарды колдонууга жана ете катуу күч менен басууга ТЫЮУ САЛЫНАТ.

2.1.2 Тондургучта жогорулатылган температуранын индикациясы каралган. Эгерде тондургучта температура жогорулап кетсе (мисалы, көп сандагы жаңы азыктарды салганда), ошондой эле алгачкы жолку иштеткенде же жыйноодон кийин иштеткенде белгиленген температурага дал келген индикатор күйүп-өчүп баштайт. Узак моенеткө карата жогорулатылган температура индикациясынын иштеши (мисалы, эшикти көпкө чейин ачуудан кийин) тондургучтун бузулгандыгынын белгиси болуп каналбайт. Тондургучта температуранын темендөшүндө күйүп-өчүү автоматык түрдө токтотулат.

Класс Символ		Айлана-чөйрөнүн температураларынын диапазону,°С
Кеңейтилген мээлүүн SN 10дон	32ге чейин
Мээлүүн N 16дан 32ге чейин
Субтропикалык	ST	16дан 38ге чейин
Тропикалык	T 16дан 43кө чейин

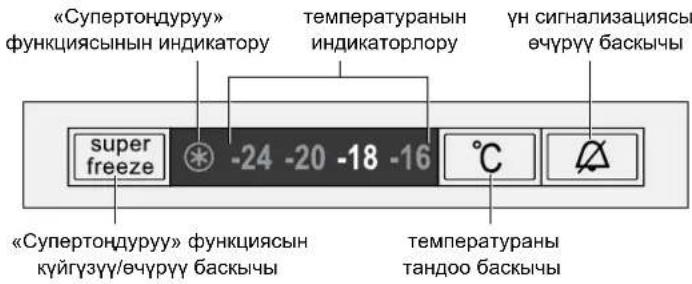

3-сүрөт – Башкаруу панели

Температуранын индикатору көпке чейин күйүп-өчсе, сакталып жаткан азыктардын сапатын текшерүү керек жана сервистик кызматынын механигин чакыруу керек.

2.2.1 Муздаткычты иштетүү үчүн аны электр тогуна кошуу керек: электр шнурунун вилкасын розеткага сайуу керек.

Башкаруу панелинде тондургучту евүргөнге чейин орнотулган температура индикатору күйөт (тондургучту биринчи жолу күйгүзүүдө «−18»). 2.3 п. ылайык температураны коюп.

Тондургучту куйгүзгөндөн кийин белгиленген температурага дал келген индикатор тондургучтагы жогорку температура женунде белги берүү менен күйүп-өчүү баштайт. Тондургучта температуранын төмөндөшүндө күйүп-өчүү автоматтык түрде токтотулат.

КОНУЛ БУРГУЛА! Электр түйүнүндөгү чыңалууну берүү токтоп калышы муздаткычтын андан ары иштешине таасир бербейт: электр түйүнүнде чыңалуу кайра бериле баштагандан тартып муздаткыч мурун коюлган температура менен иштей баштайт. «Супертондуруу» функциясын зарыл болгондо кайра тандоо керек.

2.3.1 Температураны белгилее «°С» баскычын басуу менен аткарылат – температуранын сандык мааниси керсетулген индикаторлор кезектешип куйе баштайт.

2.4 «СУПЕРТОНДУРУУ» (super freeze) ФУНКЦИЯСЫН ИШТЕТУУ/ОЧУРУУ

2.4.1 Функция тондургучта салмагы 4 кг дан ашык жаңы азыктарды тондуруу учүн ылайыкташтырылган. «Супертондуруу» функциясын тондургучтун ичин жаңы азыктар менен толтурганга чейин алдын-ала 24 саатка чейин иштетип коюу керек.

Кебуреек сандагы жаңы азыктарды тондуруу учүн BIG BOX себетин алып чыгып, азыктарды түздөн-түз айнек-текченин устүне коюу сунушталат.

2.4.2 «Супертондуруу» иш-милдетин куйгузүү үчүнsuper freeze баскычын басканда, көрсөткүчү күйүп, температура көрсөткүчү өчөт, эгерде температура жогорураак болсо, өчүнжанууну уланта берет.

2.4.3 Иш-милдеттин өчүрүүсу super freeze баскычтын удаа басуу менен аткарылат, же 50 сааттан кийин автоматтуу түрдө езу өчөт.

Иш-милдетти өчүргөндөн кийин ✕ көрсеткүчү өчүп, күйөт, же мурда тандалган температуранын көрсеткүчү өчүп-жанууну улантат.

2.5.1 Эгерде тондургучтун эшиги 60 секундадан ашык убакыт ачылып турса, үн сигналы иштеп баштайт.

Ун сигналы эшик жабылганда, баскычты басканда (3-сүрөткө ылайык) же болбосо тондургучту өчүргөндө ечет. Эгерде баскычты баскандан кийин эшик кийинки 3 мунөт ичинде ачык кала турган болсо, ун сигналы кайрадан иштеп баштайт.

4 суретте керсетулген ечургучту беките тура, үндүү сигнализацияны өчурүүге ТЫЮУ САЛЫНАТ, анткени бул тондургучтун ишинин бузулушуна алып келет.

2.6.1 ⓧ indikatorunyn жана температуранын бир же бир нече индикаторлорунун бир убакта күйүп-өчүшү бузук жөнүндө белги берет, аны жоюу үчүн тейлөө борборунун механигин ча-кыруу керек.

2.7.1 Тондургучту өчүрүү үчүн электр шнурунун вилкасын аны түйүндөн өчүрүү менен розеткадан алуу керек.

– арткы жагына, No Frost системанын аба каналдарын жаппай, тыкыз койбонуз;

– сол капиталдагы устунку айнек текчеге жакын 5чу сүрөтте көрсөтүлгөндөй турган температура көрсөткүчүнө жөлечу болбонуз;

– тондургучтун астына астыңкы себетисиз койбонуз.

Бул талаптар аткарылбоосу электро-кубаттын ашыкча сарпталышына алып келет.

3.1 Панелдин жана себеттердин тышында уй шартында тондурулган тамак-аш азыктарын сактоо моенөту (ай менен) боюнча сунуштамалар менен пиктограммалар тартылган.

3.2 Жогорку айнек-текчеге азыктарды жуктее учүн, 6-сүрөткө ылайык панелди анын горизонталдуу абалда фиксациясына чейин кетөрүү керек.

3.3 Тондургучтун эшигинде жайгашкан Slim Space чункурчалары чоң эмес таңгактардагы көбүнче колдонулуучу тондурулган азыктарды аз мөөнетке сактоо учүн ылайыкташтырылган.

Чункурчаны (7-сурет) алуу учүн аны эки кол менен өйде көтөруп, эшиkke карматылган элементтеринен оюктарды бошотуу керек.

3.4 Максималдуу сандагы тондурулган азыктарды сактоо учүн тондургучтун ичинен себеттерди (төменкудөн башкасын), панельди, айнек-текчелерди жана Slim Space чункурчаларын алып чыгаруу сунушталат.

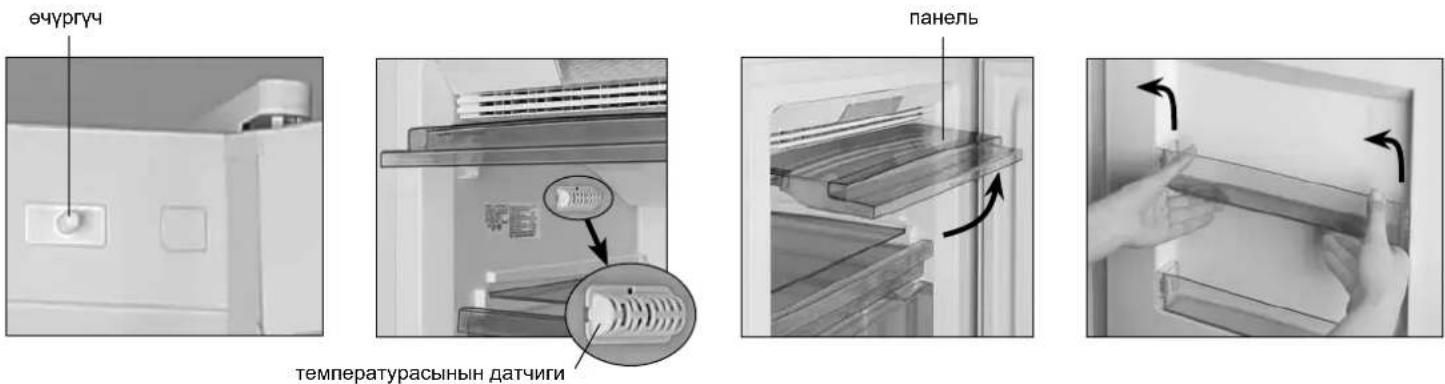

5-сүрөт 6-сүрөт 7-сүрөт4-сүрөт

4 ТЕХНИКАЛЫК МУНӨЗДӨМӨЛӨРУ ЖАНА КУРАМЫНДАГЫЛАР

4.1 Техникалык мүнездөмөлөрүнүн жана курамындагы буюмдардын аталыштары 2- жана 3-таблицаларда көрсетулгөн. Кепилдик картасында ушул аталыштар орус тилинде келтирилген жана параметрлердин маанилери жана курамындагылардын саны көрсетулгөн.
4.2 Таблицадагы маалыматтар 8-сүреткө ылайык буюмда орус тилинде берилген.

2-таблица – Техникалык мүнөздөмөлөрү

No	АТАЛЫШЫ Улгусү
1.1	Номиналдуу жалпы көлемү брутто, дм ^3 :		Параметрлердин манилери кепилдик картасында керсетулген
1.2	Номиналдуу пайдалуу көлемү, дм ^3 :
1.3	Габариттик өлчөмдөру, мм	бийиктиги
		туурасы туткасы жок
		терендиги туткасы жок
1.4	Таза салмагы, кг, ашык эмес
1.5	Энергетикалык майнаптуулугунун классы
1.6	Климат классы
1.7	Айлана-чөйренун температурасы +25 °C менен кагаз бетиндеги жылдык керектөесү, кВт·ч
1.8	Сактоонун номиналдуу пайдалуу аянты, дм ^2
1.9	Тондурулган тамак-аш азыктарын сактоо температурасы, °C, өйдө эмес
1.10	Айлана-чөйренун плюс 25 °C температурада тондуруунун номиналдуу кубаттуулгу, кг/күн
1.11	Муз жасоо боюнча күнүмдүк номиналдуу ендүрумдүүлүгү, кг/күн
1.12	Тондургуч бөлүмүндө тамак-аш азыктарынын температурасын минус 18 °C дан минус 9 °C га чейин жогорулатуунун номиналдуу убактысы, с
1.13	Түзөтулгөн үн кубаттуулугунун деңгээли, дБА, андан ашпайт
1.14	Кыроо түшпөгөн бөлүм (No Frost)
1.15	Кыналган алет
1.16	Кумуш салмагы, г
Эскертүү – Техникалык мүнездөмелөрүн аныктоо белгилүү бир методикалар боюнча атайын жабдылган лабораторияларда аткарылат.

3-таблица – Курамындагылар

No	АТАЛЫШЫ Саны, д.
2.1	Панель	Кепилдик картасында көрсетулген
2.2	Себет
2.3	Себет (мөмөлөрдү жана башка майда продукттарды тондуруу үчүн)
2.4	BIG BOX себети
2.5	Себет (төмөнку)
2.6	Айнек-текче (жогорку)
2.7	Айнек-текче
2.8	Slim Space чункур идиши
2.9	Арткы таянгычы
2.10	Муз үчүн форма

ATLANT	Номиналдуу жалпы көлөмү брутто, дм3:Номиналдуу пайдалуу көлемү, дм3:Номиналдуу тондуруу мүмкүндүгү:Номиналдуу чыналуусу:Номиналдуу ток:Эрүү системасынын номиналдуу керектелүүчүкубаттуулугу:Хладагент: R600а/Кебуктөндүрүүчү: C-PentaneХладагенттин массасы:Беларусь Республикасында даярдалган«АТЛАНТ» ЖАК, Жеңүүчүлер пр-ти, 61, Минск ш.
Моделдин белгиленүусү жана буюмдунаткарылышыБуюмдун климаттыкклассыНормативдүү документБуюмдун энергоэффективдүүлүгүнүнклассыШайкештинини нбелгиси

8-сүрөт – Таблица
