İSTİFADƏÇİ TƏLİMATNAMƏSİ M-7103 Atlant

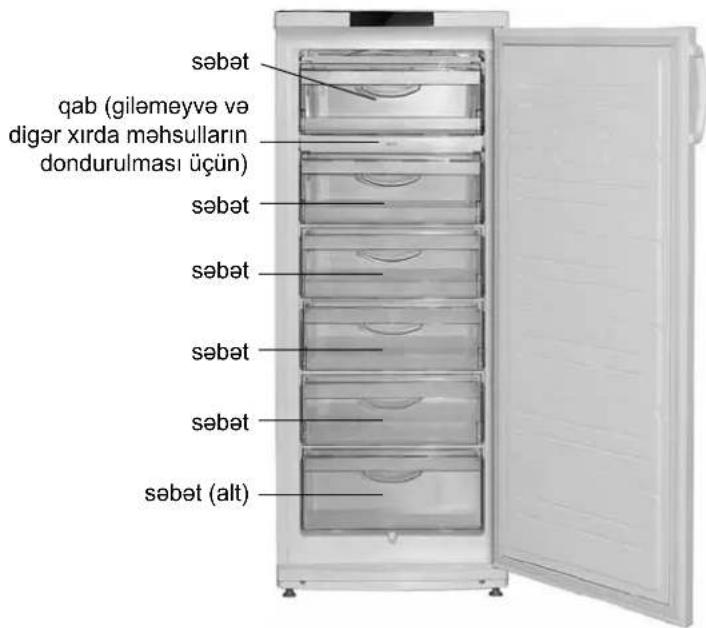

1.1 Dondurucu şekil 1-ə uyğun olaraq təzə mehsulların dondurulması, dondurulmuş mehsulların şəbətlərdə saxlanması, qıda buzunun hazırlanması üçün nəzərdə tutulub.

1.3 Dondurucuda şekil 3-ə uyğun olaraq kamerada temperaturu təyin etməye imkan verən və indikatorda onun qiymətini əks etdirən idarəetme bloku nəzərdə tutulub.

1.4 Dondurucunun bir sıra icralarında səs siqnalizasiyası (qapı 60 saniyədən çox açıq qaldıqda) nézərde tutulub. Onun mövcudluğu tədarük destine daxil olan zəmanet kartının 1 cədvelinde gösterilib.

1.5 Dondurucunu müsbet 10°C-dən müsbet 43°C-dək etraf mühit temperaturunda istismar etmek lazımdır.

2 DONDURUCUNUN İŞİNİ İDARƏETMƏ

2.1.1 Dondurucunun işi şakil 3-ə uyğun olaraq idarəetme blokunun müvafiq düymələri basılmaqla yerine yetirilir.

Düymeleri basarken onların sethlerinin deformasiyasına ve sınmalarına yol verməmek üçün kenar eşyalardan istifade etmek ve heddinden artıq sey göstərmək QADAĞANDIR.

2.1.2 2 İdarəetme düymeləri şekil 3-ə uyğun olarak işiq indikatorlarına malikdir. İndikatorlar dondurucunun iş rejimlərinin işə düşmesi və sönmesi baređə siqnal verir, rəqəmli indikator ise seçilmiş temperaturu əks etdirir.

2.1.3 Yüksək temperatur indikatoru (qırmızı rəng). Ögər dondurucuda temperatur yüksəlibsə (məsələn, birinci dəfə yandırdıqda, böyük miqdarda teze mehsul yüklendikde, donu açıldıqdan sonra yandırdıqda) yanır. İndikatorun qısa müddətli işə düşmesi (məsələn, qəpı uzun müddet açıq qaldıqda) dondurucunun nasazlığının əlaməti deyil: dondurucuda temperatur aşağı düşükde indikator avtomatik olarak sönür.

İndikator uzun müddet yanarsa, saxlanan mehsulların keyfiyyetini yoxlayın və servis xidmətinin mexanikini çağırın.

Yüksək temperatur indikatorunun yanib-sönmesi elektrik şəbəkəsinde qeyri-müeyyən müddəte gərginliyin verilməsinde fasıləlerin yaranması ile elaqədar mehsulların donunun mümkün açılması signalıdır indikatorun yanib-sönmesi düyməsi basıldıqdan sonra dayanır.

2.2 DONDURUCUNUN YANDIRILMASI

2.2.1 Dondurucu düymesi basılmaqla işe düşür – şakil 3-ə uyğun olarak işe salma indikatoru yanır. İşe salmadan sonra yüksək temperatur indikatoru ve temperaturun rəqəmli indikatorunda «H» yanıb-sönür. Yüksək temperatur indikatorunun yanıb-sönmesini düymesini basmaqla dayandırmaq lazımdır – indikator daim yanmağa başlayır.

3 saatdan 6 saata qedər olan müddetden sonra «H» simvolunun yanib-sönmesi dayanır – temperatur indikatorunda daha övvəl seçilmiş temperaturun qiyməti yaranır, yüksək temperatur indikatoru sönür. Dondurucuda məhsulları bir qedər qarışdırmaq olar.

2.3 TEMPERATURUN SEÇİLMESİ

2.3.1 Temperatur şekil 3-ə uyğun olarakâ düymesini basmaqla seçilir. Temperaturun rəqəmli indikatorunda temperaturun Selsi dereçede göstəricisi yanıb-sönmeye başlayır.â düymesi təkrar basıldıqda indikatorda rəqəmli qiymet yol verilen maksimal səviyyeye çəder yüksəlir, bundan sonra minimal rəqəme çəder azalma baş verir.

Dondurucuda temperaturun mümkün seçilməsi diapazonu menfi 16 °C-dən menfi 24 °C-yə qədərdir.

Temperaturun seçilmiş qiymətinin yanib-sönmesi 3 saniyəden sonra dayanır.

2.4 «DONDURMA» REJIMININ IŞŞ SALINMASI

2.4.1 «Dondurma» rejimini işə salmaq üçün şekil 3-ə uyğun olarak düyməsini qısa müddet basmaq lazımdır – temperaturun rəqəmli indikatorunda «SF» yanır.

Şəkil 3 – İdarəetmə bloku

«Dondurma» rejiminin söndürülmesi düymesi təkrar basmaqla və ya o yandırıldıqdan avtomatik olaraq 48 saat sonra, eləcə de dondurucu söndürüldükde icra edilir. Rejim söndürüldükden sonra idarəetmə bloku dondurucunun daha evvel seçilmiş iş parametrlerini eks etdirməye başlayır.

2.5.1 Ses siqnalı dondurucunun qapısı 60 saniyedən çox açıq qaldıqda işə düşür. Qapı bağlandıqda, şekil 3-ə uyğun olaraq düymesi basıldığda ve ya dondurucu söndürüldükde sönür.

2.6 İDARÆETMÆ BLOKUNUN HÆRFLİ-RÆQÆMLİ GÖSTÆRICİLÆRİ

2.6.1 Temperaturun rəqəmli indikatorunda dondurucunun işinin diagnostikası ile bağlı hərfli-rəqəmli göstəricilər söne bilər:

- «H». Θgər dondurucuda temperatur yol verilən həddən yüksəkdirsə: dondurucu işə salındıqda, qəpı uzun müddet açıq qaldıqda, çoxlu miqdarda təzə məhsullar yüklendikde və .s yanib-sönür. Dondurucuda seçilmiş temperatur bərpa olunduqdan sonra indikator sönür;

- «F1». Nasazlıqlar zamanı yanır.

İdare blokunda «F1» göstericileri yandıqda, ve hemçinin «L», «H» isarəleri 24 saatdan çox yanıb-söndükdə nasazlığın aradan qaldırılması üçün servis xidmətinden mexanik çağrılmalıdır.

2.7 DONDURUCUNUN SÖNDÜRÜLMESİ

Bu düymə təkrar basıldıqda dondurucu 5 dəqiqəden sonra yeniden işləməye başlayır.

DİQQƏT! Elektrik şəbəkasında gərginliyin verilməsinin kəsilmesi dondurucunun sonraki işine təsir göstərmir: elektrik

şəbəkesinde gerginliyin verilməsi bərpa olunduqdan sonra dondurucu daha evvel teyin edilmiş temperaturda işləmekde davam edir.

3 DONDURUCUDAN SUYUN TəMİZLÆNMESİ

3.1 Dondurucunun donu açılarkən qar örtüyünün təmizlənməsi üçün tədarük dəstine daxil olan plastik kürəkdən istifade etmek tövsiye edilir.

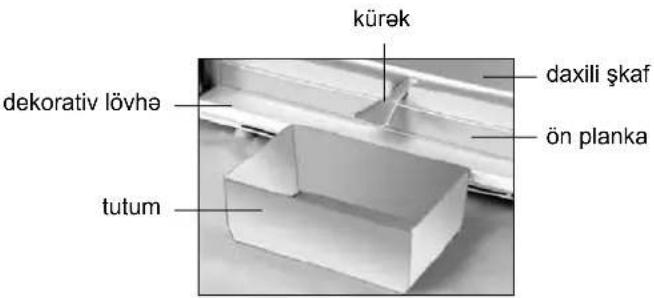

– kürəyi və en azı 2 litr həcmında istənilən tutumu şəkil 4-ə uyğun quraşdıraraq erimiş suyu temizləmek;

– ərimiş su kameradan kürəyin kənarından axırsa, onu ərimiş suyu asanlıqla özüne çəkən materialla yığmaq;

- dondurucunu yumaq və qurulamaq.

Şekil 4-ə uyğun olaraq quraşdırılmış kürrekden istifadə etmədən dondurucunun donunu açmaq QADAGANDIR. Kameradan kürəyin kənarından axan erimiş su şekil 4-ə uyğun olaraq ön plankanın daxili şkafa bitişdiyi yere düşükde, soyuducunun xarici şkafının ve soyutma areqatı elementlərinin korroziyaya uğramasına şəbəb ola, istiliyi izolyasiya etməni poza, daxil şkafda çatların emələ gelməsinə ve soyuducunun şkafının sıradan çixmasına gətirib cixara bilər.

4.1 Texniki karakteristikaların ve komplektleşdirici memulatların adları müvafiq olarak cədvəl 1 və 2-də gösterilib.
4.2 Memulatın cədvelinde rus dilinde texniki karakteristikalar gösterilib. Xarakteristikaların şekil 5-də gösterilen adlarını memulatın cədvelindəki karakteristikaların qiymetleri ile tutuşdurmaq lazımdır.

Cədvəl 1 – Texniki xarakteristikalar

No ADI Model
1.1 Nominal ümumi hæcm brutto, dm ^3			Adlara uyğun olan parametler zemanet kartında gösterilib
1.2 Nominal hæcm məhsulların saxlanması üçün, dm ^3
1.3 Qabarit ölçülər, mm		hündürlüyü
		eni
		dəstəksiz derinliyi
1.4 Xalis kütle, kq, maksimum
1.5 Enerji effektivliyi sinfi
1.6 İqlin sinfi
1.7 25 °C etraf temperatur şeraitinde nominal illik enerji sərfiyyəti, kVt-saat
1.8 Mehsulların saxlanılması üçün rəflərin nominal sahəsi, dm ^2
1.9 Dondurulmuş mehsulların DK-da saxlanılması temper- aturu °C, maksimum
1.10 Elektrik enerjisinin kəsilmesi zamanı DK-da temper- aturun menfi 18 dərəcədən menfi 9 dərəcəyə qədər artmasının nominal vaxtı, (etraf mühitin temperaturu müsbət 25 °C) saat
1.11 Buzun alınmasının nominal sutkalıq istehsalat gücü, kq
1.12 Θtraf mühitin temperaturu müsbət 25 °C olduqda nomi- nal dondurma gücü kq/sutkada
1.13 Səs gücünün korreksiya olunmuş səviyyəsi, dBa, çox olmayaraq
1.14 Buz bağlamayan bölme (No Frost)
1.15 Daxilən quraşdırılmış cihaz
1.16 Gümüş tərkibi, q
1.17 Qızıl tərkibi, q
1.18 Səs siqnalizasiyası
Qeyd – Texniki karakteristikaların müəyyen edilmesi müəyyen metodlarla xüsusi avadanlaşdırılmış laboratoryyalarda aparılır.

Cədvəl 2 – Komplektlaşdiricilar

No	ADI Sayı, ədəd
2.1	Səbet (alt)	Adlara uyğun olan parametrler zemanet kartında gösterilib
2.2	Səbet
2.3	Qab (pelmeni, giləmeyvələrin ve digər kiçik mehsulların dondurulması üçün)
2.4	Arxa dayaq
2.5	Bel
2.6	Buz üçün forma

ATLANT	Nominal ümumi hæcm brutto, dm ^3 :Nominal hæcm mehsulların saxlanması üçün, dm ^3 :Mehsulların dondurulmasının:Nominal giarginlik:Nominal tok:Soyuducu amili: R600a/Kopurtucu:C-PentaneSoyuducu amilin kütlesi:Belarus Respublikasında istehsal edilib."ATLANT" QSC, Pobediteley pr., 61,Minsk .
Modelin və buraxılış çeşidininin işarələnməsiMəmulun klimatik sinifiNormativ sənedMəhsulun enerji effektivliyi sinfiUyğunluq işarələri

Şəkil 5 – Cədvə
