M-7605 - Dondurucu Atlant - Pulsuz istifadəçi təlimatı
Cihazın təlimatnaməsini pulsuz tapın M-7605 Atlant PDF formatında.
| Məhsul növü | Dondurucu |
| Marka | Atlant |
| Model | M-7605 |
| Qabaq ölçüləri (HxExD) | 1450 x 600 x 600 mm |
| Çəki | 50 kq |
| Təchizat gərginliyi | 220-240 V, 50 Hz |
| İstehlak gücü | 150 Vt |
| Enerji istehlakı sinfi | A+ |
| Ümumi həcm | 200 l |
| Defrost növü | Əl ilə |
| Soyutma sistemi | Statik |
| Temperatur rejimi | -18°C-dən -24°C-yə qədər |
| Soyuqluğun saxlanma müddəti (elektrik kəsildikdə) | 12 saat |
| Dondurma gücü | 10 kq/gün |
| Rəflərin/çekmecələrin sayı | 4 çekmecə |
| İşıqlandırma | LED lampa |
| Qapı qıfılı | Var |
| Ayaqların tənzimlənməsi | Bəli |
| Soyuducu agent | R600a |
| Səs səviyyəsi | 40 dB |
| Rəf materialı | Şüşə |
| Rəng | Ağ |
| İstehsal ölkəsi | Rusiya |
Tez-tez sorulan suallar - M-7605 Atlant
İstifadəçilərin sualları haqqında M-7605 Atlant
0 sual bu cihaz haqqında. Bildiklərinizə cavab verin və ya öz sualınızı verin.
Bu cihaz haqqında yeni bir sual ver
Cihazınız üçün təlimatları yükləyin Dondurucu PDF formatında pulsuz! Təlimatnaməni tapın M-7605 - Atlant və elektron cihazınızı yenidən əlinizə alın. Bu səhifədə cihazınızın istifadəsi üçün lazım olan bütün sənədlər dərc edilmişdir. M-7605 markanın Atlant.
İSTİFADƏÇİ TƏLİMATNAMƏSİ M-7605 Atlant

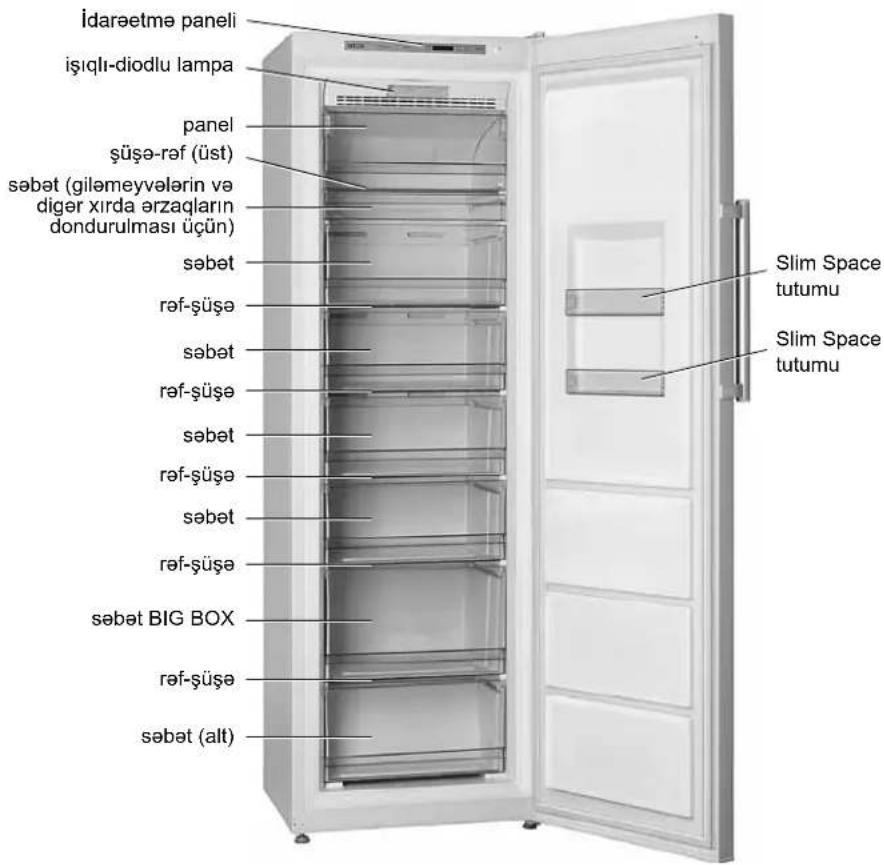

1.1 Şəkil 1-ə uyğun olaraq, dondurucu təzə donduruıması, dondurulmuş ərzaqların şəbətlərdə saxlanılması ve qıda buzunun hazırlanması üçün nəzərdə tutulmuşdur.
1.2 Dondurucuda «Superdondurma» (super freeze) funksiyası ve uzun müddet çapı açıq çaldığı zaman səs signalizasiyası nézərdə tutulub.
1.3 Dondurucunun işiqlandırılması üçün şekil 1-ə uyğun olarak, işiqli – diodlu lampa nézərdə tutulub.
1.4 Buzlayıcı, buzlanmayan sistem (bundan sonra No Frost adlanacaq) ilə təchiz edilib.
1.5 Soyuducu onun etiket göstərilən iqlim sinif uygundur mühit temperatur intervalında, istifade olunmalıdır. Value iqlim dərsləri temperatur silsiləleri Cədvel 1-də verilir.
1.6 Dondurucunun işlenmesi üçün lazım olan ümumi sahe şekil 2-de gösterilen ölçülerde millimetrle teyin olunur. Dondurucunun
2 DONDURUCUNUN İŞLÖNMÖSININ IDARÖ EDILMÖSI
2.1 İDARŞETMŞ PANELİ
2.1.1 İdarəetme paneline daxil olmaq üçün dondurucunun qapağını açmaq lazımdır. İdarəetme panelinde şekil 1, 3-ə uyğun olaraq, işiqlandırma indikatorları ve idarəetme düymələri (sonradan – düymələr) yerleşir.
Düymelərin qırılmasının ve üst sethlərinin dəyişilmesinin Garşısını almaq üçün düymeləre basdıqda kenar eşyalardan istifade etmek ve artıq dərəcədə güç serf etmek QADAGANDIR.
2.1.2 Dondurucuda yüksək temperatur indikasiyası nézərdə
Cədvəl 1 – Klimatik siniflændirmə
| Sinifländirme Simvol | traf mühit temperatur diapozonu, ^ | |
| Mülayim genişlendirilmiş SN 10- dan 32- dek | ||
| Mülayim N 16-dan 32-dek | ||
| Subtropik ST 16-dan | 38-dek | |
| Tropik | T | 16-dan 43-dek |

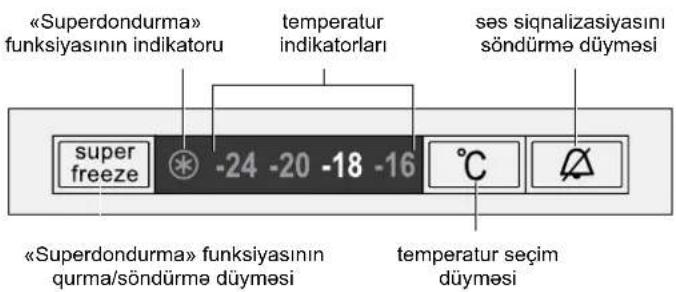

Şəkil 3 – İdarəetmə paneli
tutulub. Dondurucuda temperatur yüksəldikdə teyin olunmuş temperatura uyğun olan indikator atmağa başlayır (məsəlen, çoxlu sayda təzə ərzaq yığıdqda), hemçinin temizledikden sonra ilk qurma ve söndürme zamanı da.
Yüksək temperatur indikasiyasının qısa müddet erzinde işa salınması dondurucunun xarab olması elaməti deyil. Dondurucuda temperatur azaldıqda atma avtomatik sürətde dayanır.
Temperatur indikatoru uzun müddet ərzində atarsan saxlanılan erzaqların keyfiyyətini yoxlayıb texniki servis xidməti üzre mexanikə müraciet edin.
2.2 DONDURUCUNUN İŞŞ SALINMASI
2.2.1 Dondurucunun işa salınması üçün onu elektrik şəbəkəsına qosmaq lazımdır: cərəyan şnurunun çəngəlini Stepselə daxil edin.
Idarætme panellɪndə dondurucunun söndü-rülməsɪndən əvvəl qəşulmuş temperatur indikatoru yanacaqdir. (dondurucunun ilkin qəşulmasında «-18»). 2.3-cü bəndlərə uyğun olaraq temperaturu müəyyən edin.
Dondurucunu işə saldıqdan sonra teyin olunmuş temperatura müvafiq indikator atmağa başlayacaq ve bununla da dondurucuda yüksək temperatur olması barede signal verəcək. Dondurucuda temperatur azaldıqda atma dayanır.
DİQQƏT! Elektrik şəbekəsində güç axını dayandıqda dondurucunun sonradan işləmesine heç bir təsir göstərmir: elektrik şəbekəde güç axınınin yeniden verilməsindən sonra da dondurucu təyin olunmuş temperaturda işləməye davam edir. Lazım olduqda yeniden «Superdondurma» funksiyasını seçin.
2.3 TEMPERATURUN TÖYİN OLUNMASI
2.3.1 Temperaturun təyin olunması ^® C» düyməsine basaraq həyata keçirilir, növbəti temperatur göstəricisinin indikator rəqəmləri işiqlanır.
2.4 «SUPERDONDURMA» FUNKSİYASININ QURULMASI/ SÖNDÜRÜLMƏSİ (super freeze).
2.4.1 Funksiya dondurucuda 4 kq-dan artiq çakide olan təze erzaqların dondurulması üçün nézərdə tutulub. «Superdondurma» funksiyasını dondurucuya təze erzaqların doldurulmasından 24 saat avvəl qurmaq lazımdır.
Çoxlu sayda təze erzaq mallarının dondurulması üçün BIG BOX şəbətini çıxarmaq ve erzaqları dolayısı ile şüşə rəfə düzmək mesləhet görülür.
2.4.2 «Superdondurma» funksiyasını aktiv etmek üçün super freeze düyməsini basmaq lazımdır. Bu halda* indikatoru yanmağa başlayır, temperatur indikatoru ise sönür və ya temperatur yüksek olan halda sönüb yanmaqda davam edir.
2.4.3 Bu funksiyani qeyri-aktiv etmek üçün super freeze düyməsini təkrar olaraq basın, digər halda bu funksiya avtomatik olaraq 50 saatdan sonra qeyri-aktiv olur.
Funksiyanın qeyri-aktiv olduğundan sonra ⓧ indikatoru sönür, evvəlcədən seçilmiş temperatur indikatoru isə yanır və ya yanıb sönmekde davam edir.
2.5.1 Dondurucunun qapağı 60 saniyədən artıq açıq qalarsa səsli siqnalizasiya işə düşür.
Səsli signal qapaq bağlandıqda, (şəkil 3-ə uyğun olaraq) düyməsine basdıqda yaxud dondurucunu söndürdükde keçir. Əgər düyməyə basdıqdan sonra qapaq 3 dəqiə erzinde açıq qalarsa ses signalı yeniden koşulur.

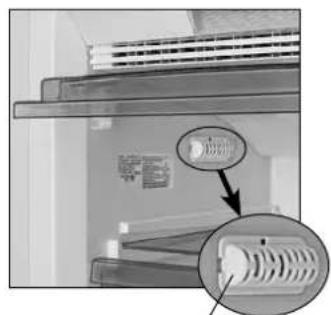

Şakil 4-də gösterilen ayıricıdan istifade ederek ses siqnalizasiyasını söndürmek QADAĞANDIR, çünkü bu dondurucunun işləməsini poza bilər.
2.6 MÜMKÜN OLAN NASAZLIQLAR
2.6.1 Eyni zamanda ✿ indikatorunun ve bir neçə temperatur indikatorunun yanib sönməsi nasazlıq oldugu barədə siqnal verir, nasazlığın aradan qaldırılması üçün servis xidmeti işçisine müracıet etmek lazımdır.
2.7 DONDURUCUNUN SÖNDÜRÜLMESİ
2.7.1 Dondurucunun keçirilməsi üçün şəbəkədən ayırmaqla cərəyan şnurunun çəngəlini stepseldən ayırmaq lazımdır.
3 DONDURUCUNUN İSTİFADÖ OLUNMASI
DİQQƏT! Yerlaşdırmək yolverilməzdir:
- No Frost sisteminin hava kanallarını örtməmek məqsədi ile məhsulları kip arxa divarın yanında;
- 5-cü şəklə uyğun olaraq şüşə-rəfinin üstünde sol yan divarda yerleşən kip temperatur vericisinin yanında;
- aşağı şəbətdən istifadə etmədən dondurucunun dibində.
3.2 Ərzaqların yuxarı şüşə-rəfe yerleşdirilməsi üçün paneli üfuqi vəziyyetde fiksasiya edərek şəkil 6-ə uyğun olarak qaldırmaq lazımdır.
3.3 Dondurucunun qapisında olan Slim Space tutumları kiçik qablaşdırmalarda olan tez-tez istifade olunan dondurulmuş erzaqların qisa müddet erzinde saxlanması üçün nezərdə tutulub.
Tutumun (şəkil 7) şıxarılması üçün onu iki elle yuxarı qaldıraraq tutacaqları qapıya birleşmə elementlerinden ayırmaq lazımdır.
3.4 Maksimal hæcmdə dondurulmuş ərzaqların saxlanması üçün dondurucudan şəbətləri (alt şəbət yox), panelin, şüşə-rəfləri ve Slim Space tutumları çıxarmağa icaze verilir.
Şəkil 4 Şəkil 5 Şəkil 6 Şəkil 7
4 TEXNIKI XÜSUSIYYÖTLÖR VÖ TÖRKİB
HISSEL∅R
4.1 Texniki xüsusiyyetlerin ve terkib hisselerin adları müvafiq olaraq 2 ve 3 sayılı cədvəllərdə qeyd olunur. Hemin adlar zemanet kartında rus dilinde verilib, parametr deyerleri ve terkib hisselerin sayı da qeyd olunub.
4.2 Cədvəldə verilmiş məhsula aid məlumat şəkil 8-ə uyğun olarak rus dilinde verilmişdir.
Cədvəl 2 – Texniki xüsusiyyətlər
| No | ADI Model | ||
| 1.1 | Nominal ümumi hæcm brutto, dm ^3 | Parametlerin deyeri zamanet kartında qeyd olunub | |
| 1.2 | Nominal faydalı hæcm, dm ^3 | ||
| 1.3 | Qabarit ölçüler,mm | hündürlük | |
| qulpsuz eni | |||
| qulpsuz dərinliyi | |||
| 1.4 | Netto çeki,kq, artıq olmayaraq | ||
| 1.5 | Enerji effektivliyi sinfi | ||
| 1.6 | İqlin sinfi | ||
| 1.7 | 25 °C ətraf temperatur şəraitinde nominal illik enerji serfiyyeti, kVt-saat | ||
| 1.8 | Nominal faydalı saxlanma sahəsi, dm ^2 | ||
| 1.9 | Dondurulmuş qida məhsullarının saxlanma temperaturu,°C, artıq olmayaraq | ||
| 1.10 | Ətraf mühit temperaturunun müsbet 25 °C olduqda nomi- nal donma gücü, kq/gün | ||
| 1.11 | Buz əmələ gelməsinin gündəlik nominal istehsal gücü, kq/ gün | ||
| 1.12 | Qida məhsullarının dondurucu bölmesinde menfi 18 °C-dən menfi 9 °C-dək temperatur yüksəlişinin nominal vaxtı | ||
| 1.13 | Səs gücünün korreksiya olunmuş səviyyəsi, dBa, çox olmayaraq | ||
| 1.14 | Buz bağlamayan bölmə (No Frost) | ||
| 1.15 | Daxilən quraşdırılmış cihaz | ||
| 1.16 | Gümüş tərkibi, q | ||
| Qeyd – Texniki xüsusiyyetlerin teyin olunması xüsusi avadanlıqlarla temin olunmuş laboratoriyalarda müeyyən metodikalarla həyat keçirilir. | |||
Cədvəl 3 – Komplektin tərkib hissələri
| No ADI Miqdar, ed. | |
| 2.1 Panel | Zemanet kartında qeyd olunub |
| 2.2 Səbət | |
| 2.3 Səbət (gilemeyvəlerin ve diger xırda erzaqların dondurulması üçün) | |
| 2.4 BIG BOX Səbəti | |
| 2.5 Səbət (alt) | |
| 2.6 Süşə-rəf (üst) | |
| 2.7 Süşə-rəf | |
| 2.8 Slim Space tutumu | |
| 2.9 Arxa direnc | |
| 2.10 Buz üçün forma |
| ATLANT | Nominal ümumi həcm brutto, dm3:Nominal faydalı həcm, dm3:Nominal dondurma xüsusiyyəti:Nominal gerginlik:Nominal cərəyan:Əritme sistemi üçün istifade edilen nominal güç:Soyuducu agent: R600a/Köpüklendirici: C-PentaneSoyuducu agentin çekisi:Belarus Respublikasında İstehsal Edilib«ATLANT» QSC, Qalibler prosp. 61, Minsk şeh. |
| Modelin dayer göstericisi ve məhsul icraatıMəhsulun klimatik sinfiNormativ senedMəhsulun enerji effektivliyi sinfiUyğunluq işarələri | |
Şekil 8 – Cədval
