M-7605 - мұздатқыш Atlant - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Мұздатқыш
Бренд	Atlant
Модель	M-7605
Габариттік өлшемдер (БхЕхТ)	1450 x 600 x 600 мм
Салмағы	50 кг
Қоректену кернеуі	220-240 В, 50 Гц
Тұтынылатын қуат	150 Вт
Энергия тұтыну класы	A+
Жалпы көлем	200 л
Еріту түрі	Қолмен
Салқындату жүйесі	Статикалық
Температуралық режим	-18°C-тан -24°C-қа дейін
Өшіру кезіндегі суықты сақтау уақыты	12 сағ
Мұздату қуаты	10 кг/тәу
Сөрелер/жәшіктер саны	4 жәшік
Жарықтандыру	Жарықдиодты шам
Есік құлпы	Бар
Аяқтарды реттеу	Иә
Салқындатқыш	R600a
Шу деңгейі	40 дБ
Сөрелердің материалы	Шыны
Түс	Ақ
Өндіріс елі	Ресей

Жиі қойылатын сұрақтар - M-7605 Atlant

Atlant M-7605 мұздатқышын қалай дұрыс орнатуға болады?

Мұздатқышты тегіс бетке, жылу көздерінен алыс орнатыңыз. Желдету үшін саңылаулар қалдырыңыз: артында және бүйірінде кемінде 5 см. Жерленген розеткаға қосыңыз.

Мұздатқыш мұздатпаса не істеу керек?

Температура параметрлерін тексеріңіз, есіктің тығыз жабылғанына көз жеткізіңіз. Конденсаторды шаңнан тазалаңыз. Мәселе шешілмесе, қызмет көрсету орталығына хабарласыңыз.

Atlant M-7605 мұздатқышын қалай ерітуге болады?

Құрылғыны желіден ажыратыңыз, өнімдерді алыңыз. Есікті ашық қалдырыңыз, еріген суға арналған ыдыстарды қойыңыз. Мұзды кетіру үшін өткір заттарды қолданбаңыз.

Өнімдерді сақтаудың максималды мерзімі қандай?

-18°C температурада етті 12 айға дейін, көкөністерді 8 айға дейін сақтауға болады. Өнімдерді мұздату күнімен белгілеу ұсынылады.

Есіктің ашылу жағын өзгертуге бола ма?

Иә, есікті қайта ілуге болады. Ол үшін топсаларды бұрап алып, қарсы жаққа қайта орнатыңыз. Қайта ілу бойынша нұсқаулық пайдаланушы нұсқаулығында бар.

Мұздатқыш неге шу шығарады?

Компрессор жұмыс істегендегі аздаған шу қалыпты. Құрылғының тегіс тұрғанына және қабырғаларға тимегеніне көз жеткізіңіз. Шу күшейсе, корпустың астында бөгде заттардың жоқтығын тексеріңіз.

Мұздатқышты қаншалықты жиі еріту керек?

Мұздың қалыңдығы 5 мм-ден асқанда еріту ұсынылады, әдетте жылына 1-2 рет. «Қар тон» пайда болғанда еріту міндетті.

Электр энергиясы өшкенде не істеу керек?

Қажетсіз есікті ашпаңыз. Толтырылған мұздатқыш суықты 12 сағатқа дейін сақтайды. Электр энергиясы қалпына келгеннен кейін өнімдердің жай-күйін тексеріңіз.

Мұздатқышты қалай тазалау керек?

Құрылғыны ажыратыңыз, сөрелер мен жәшіктерді алыңыз. Оларды жылы сумен және жұмсақ жуғыш затпен жуыңыз. Корпусты дымқыл шүберекпен сүртіңіз. Абразивтерді қолданбаңыз.

Atlant M-7605 үшін қосалқы бөлшектерді қайдан сатып алуға болады?

Қосалқы бөлшектерді Atlant-тың авторизацияланған қызмет көрсету орталықтары арқылы немесе интернет-дүкендерде модель нөмірі бойынша тапсырыс беруге болады. Іздеу үшін бөлшектің каталогтық нөмірін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ M-7605 Atlant

1.1 Муздаткыш 1-суретке сейкес балғын өнімдерді муздатуға, муздатылған өнімдерді себеттерде сақтауға, тағамдық мүзды дайындауға арналған.
1.2 Муздаткышта «Супермуздату» (super freeze) атқарымы және үзак ұқыт ашық қалған есік үшін дыбыстық дабылдама қарастырылған.
1.3 Жарыктандыру ушін муздаткышта 1-суретке сәйкес жарык диодты шырагдан карастырылған.
1.4 Муздаткыш кырау пайда болдырмайтын жүйемен жабдыкталған (ары қарай – No Frost жүйесі).
1.5 Муздаткыш оның жапсырмасында көрсетілген климат класына сэйкес келетін қоршағанортаның температура диапазонының аасында пайдаланылуы тиіс. Температура диапазондары мен климаттық кластардың сэйкестігі 1-кестеде келтірілген.
1.6 Муздаткышты пайдалану үшін қажет жалпы кеңістігі 2-ші сурette миллиметрмен көрсетілген өлшемдерімен анықталады. Муздаткыштың құрылымымен есіктің максималды 110°-қа дейін ашылуы қамтамасыз етіледі. Сынып қалуына жол бермеу үшін есікті 110°-тан артық ашуға шамадан тыс қүш салуға ТЫЙЫМ САЛЫНАДЫ.

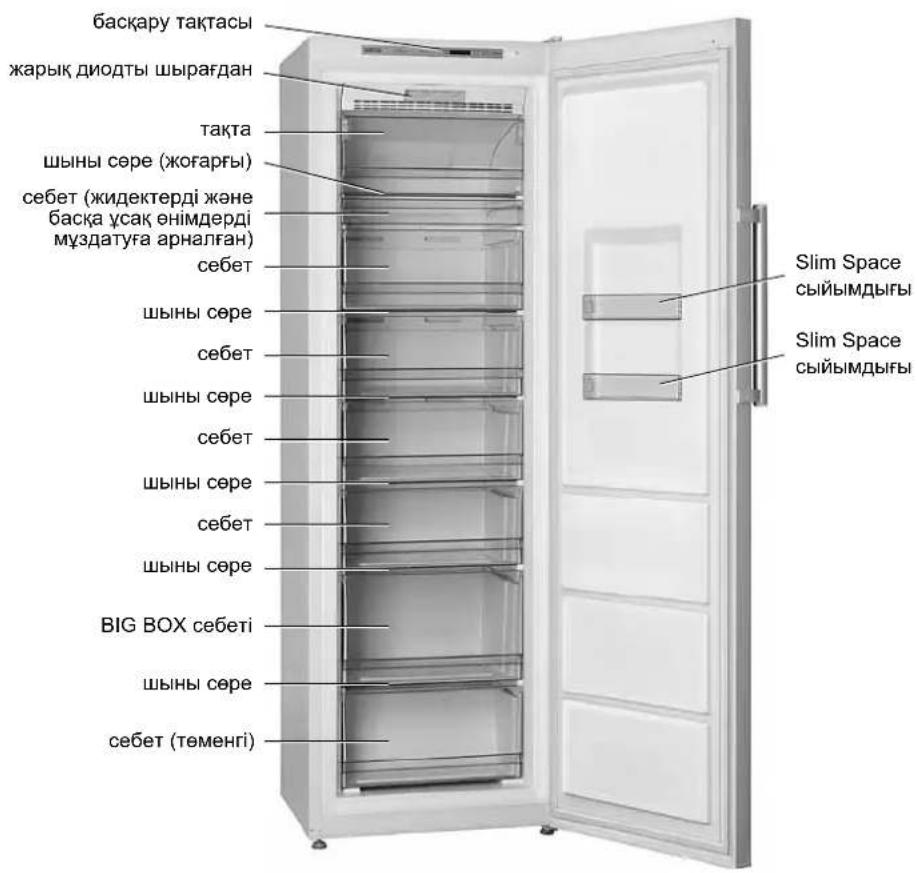

1-сурет – Муздаткыш және толымдаушы бүйымдар

2 М¥ЗДАТКЫШТЫН Ж¥МЫСЫН БАСКАРУ

2.1 БАСКАРУ ТАКТАСЫ

2.1.1 Муздатқыштың басқару тактасына қолжетімдік үшін муздатқыштың есігін ашу қажет.
1, 3 суреттерге сейкес басқару тақтасында жарық индика- торлары мен басқару батырмалары (одан әрі – батырмалар) орналасқан.

Батырмаларды баскан кезде бөгде заттарды пайдалануға және батырмалардың беткі қабаттарының деформациялануына және олардың сынып қалуына жол бермеу үшін шамадан тыс күш салуға ТЫЙЫМ САЛЫНАДЫ.

Батырмаларды баскан кезде бөгде заттарды пайдалануға және батырмалардың беткі қабаттарының деформациялануына және олардың сынып қалуына жол бермеу үшін шамадан тыс күш салуға ТЫЙЫМ САЛЫНАДЫ.

2.1.2 Муздатқышта жоғары температура индикациясы қарастырылған. Егер мүздатқыштағы температура ұлғайып кетсе (мысалы, балғын өнімдер шамадан тыс мөлшерде салынса), сондай-ақ алғаш рет қосқанда немесе жуып-тазалағаннан кейін қосқан кезде белгіленген температураға сәйкес келетін индикатор жыпылықтай бастайды.

Кыска мерзімге жоғары температура индикациясын қосу (мысалы, есік ұзак ұақыт ашық болған кезде) мүздатқыштың ақаулығының белгісі болып табылмайды. Мүздатқыштағы

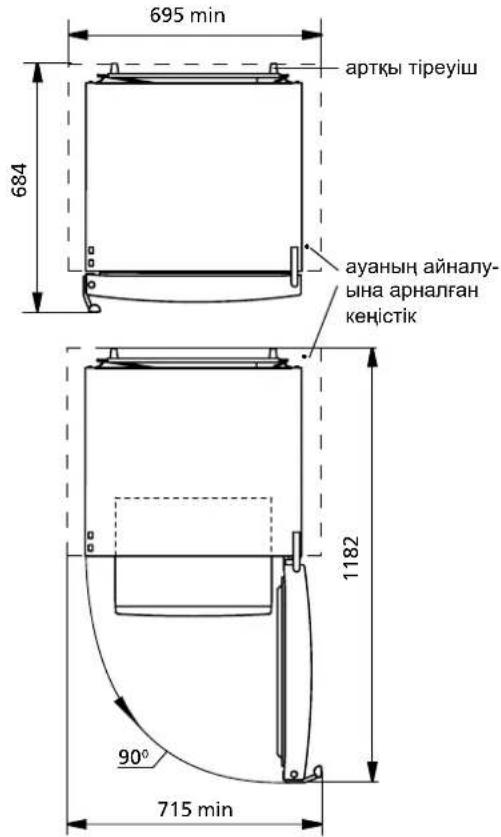

2-сурет – Муздаткыш (жоғарыдан қарагандағы түрі)

1-кесте – Климаттык кластар

Класы Таңбасы		Қоршаған орта температураларының ауқымы, °C
Бірқалыпы кеңейтілген SN 10-нан 32-ге дейін
Бірқалыпы N 16-дан 32-ге дейін
Субтропикалық ST 16-дан 38-ге дейін
Тропикалық T 16-дан 43-ке дейін

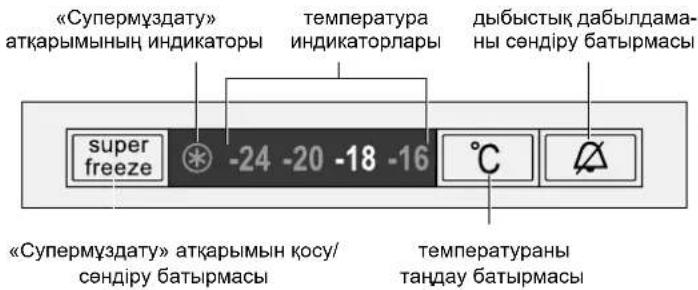

3-сурет – Баскару тактасы

температура темендеген кезде жыпылықтау автоматты түрде төктатылады.

Температура индикаторы узак уақыт жыпылықтаған кезде сақтауға салынған өнімдердің сапасын тексерген және сервистік қызмет механигін шақырған жән.

2.2 МУЗДАТКЫШТЫ КОСУ

2.2.1 Муздаткышты косу ушін оны электр желісіне косу қажет: куат токсымының айырын розеткаға салу қажет.

Баскару панелінде, муздатқышты өшірместен бұрын, орнатылған температура индикаторы жанып тұрады (муздатқышты алғаш рет қосқанда «-18»). Температураны 2.3 т. сәйкес белгілеңіз.

Муздаткышты косканнан кейін белгіленген температураға сәйкес келетін индикатор жыпылықтау арқылы муздаткыштағы температураның артқандығы туралы белгі береді. Муздаткыштағы температура төменденген кезде жыпылықтау төқтатылады.

НАЗАР АУДАРЫНЫЗ! Электр желісіне кернеу берілісінің токтатылуы мүздатқыштың одан аргы жұмысына әсер етпейді: электр желісіне кернеу берілісі жаңғыртылғаннан кейін мүздатқыш ертеректе орнатылған температурамен жұмыс істеуді жалғастырады. «Супермүздату» атқарымын қажет болған жағдайда қайта таңдаған жөн.

2.3.1 Температура «°С» батырмасын басу арқылы орнатылады – температураның сандық мағыналары бар индикаторлар кезек-кезек жарқырайды.

2.4.1 Атқарым мүздатқышта салмағы 4 кг-нан асатын балғын енімдерді сақтауға арналған. «Супермуздату» атқарымын мүздатқышка балғын енімдерді салғанға дейін 24 сағат қалғанда алдын-ала қосу керек.

Көп мөлшердегі балғын өнімдерді мүздату үшін BIG BOX себетін адлып шығып, өнімдерді шыны сөреге орналастыру кажет.

2.4.2 «Супермуздату» функциясын қосу үшін super freeze батырмасын басу керек – 🍒ндикаторы жанады, температура индикаторы өшеді немесе температура жоғары көтерілмеген болса, белгі беруді жалғастырады.

2.4.3 Функцияны өшіру super freeze батырмасын кайтадан басу арқылы немесе автоматты түрде 50 сағаттан кейін жүргізіледі.

Функцияны өшіргеннен кейін ⓧ индикаторы өшеді, және алдында таңдалған температура индикаторы жанады немесе белгі беруін жалғастырады.

2.5 ДЫБЫСТЫК ДАБЫЛДАМА

2.5.1 Егер муздаткыштың есігі 60 секундтан артық ашық болса, дыбыстық дабыл косылады.

Дыбыстық дабыл есікті жапқан кезде, ⚠ батырманы басқан кезде (3-суретке сәйкес) немесе мүздатқышты қосқан кезде өшеді. Егер ⚠ батырманы басқаннан кейін есік 3 минут бойы ашық қалса, дыбыстық дабыл қайтадан қосылады.

4-ші суретке бейнеленген сөндіргішті бекіту ушін дыбыстық сигнализацияны өшіруге ТЫЙЫМ САЛЫНАДЫ, өйткені муздатқыш жұмысының бузылуына әкеліп соғады.

2.6 БОЛУЫ МУМКІН АҚАУЛЫҚТАР

2.6.1 Бір мезгілде ✝ индикаторының және бірнеше температура индикаторларының жыпықтауы ақаулықтың бар екендігіне белгі береді, оны жәндеу үшін сервис қызметінің механигін шақыру кажет.

2.7.1 Муздатқышты сөндіру үшін куат токсымының айырын розеткадан алып шығып, желіден ажырату қажет.

3 М¥ЗДАТКЫШТЫ ПАЙДАЛАНУ

НАЗАР АУДАРЫНЫЗ! Азык-туліктерді келесідей орналастырмаңыз:

– No Frost жүйесінің ауа каналдарын жауып қалмас үшін артқы қабырғаға тығыздап;

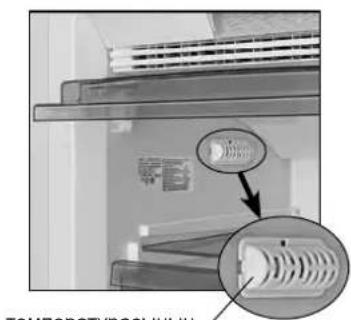

– 5-суретке сэйкес жоғарғы сөре-эйнектің үстінде сол жақ бүйір қабырғада орналасқан температура датчигіне тығыздап;

– төменгі себетті пайдаланбай отырып, мүздатқыштың түбінде.

Осы талаптарды орындамау электр энергиясының шығынының өсуіне алып келуі мүмкін.

3.1 Тақтаға және себеттерге үй жағдайында мүздатылған тағам өнімдерін сақтау мерзімдері (ай) бойынша ұсыныстар келтірілген пиктограммалар орналасқан.

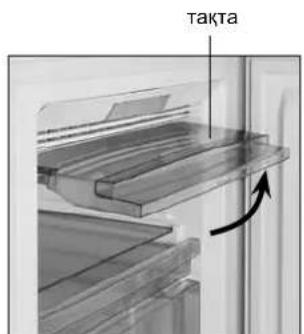

3.2 Өнімдерді жоғарғы шыны сөреге жуктеу үшін тақтаны 6-суретке сәйкес көлденен қүйде бекітілгенге дейін көтерген жен.

3.3 Муздаткыштың есігіндері Slim Space сыйымдықтары жиі пайдаланылатын шағын қаптамалардағы муздатылған өнімдерді қыска мерзім ішінде сақтау үшін арналған.

Сыйымдықты (7-сурет) алып тастау үшін оны екі қолыңмен жоғары көтеріп, ойықтарды есіктері бекіту элементтерінен босату қажет.

3.4 Муздатылған өнімдердің максимальды мөлшерін сақтау үшін мүздатқыштан себеттерді (төменгісінен басқа), тақташыны серені және Slim Space сыйымдықтарын алып тастауға болады.

4-cypet

кадағасы
5-сурет 6-сурет 7-сурет

4 ТЕХНИКАЛЫК СИПАТТАМАЛАРЫ МЕН ТОЛЫМДАУШЫЛАРЫ

4.1 Бүйымның техникалық сипаттамалары мен толымдаушыларының атаулары сәйкесінше 2 және 3 кестелерде келтірілген. Кепілдік картада бүл атаулар орыс тілінде келтірілген және параметрлердің мағыналары мен толымдаушылардың саны көрсетілген.
4.2 Кестешіктері ақпарат 8-суретке сәйкес бүйымда орыс тілінде келтірілген.

2-кесте – Техникалық сипаттамалары

No	АТАУЫ	Модель
1.1	Нактылы жалпы келемі брутто, дм ^3		Параметрлердін мағыналары кепілдік картасында керсетілген.
1.2	Нактылы пайдалы көлемі, дм ^3
1.3	Габариттік өлшемдері, мм	биіктігі
		ені, түтқасыз
		терендігі, түтқасыз
1.4	Таза салмағы, кг, артық емес
1.5	Энергетикалық тиімділік классы
1.6	Климаттық класс
1.7	Қоршаған орта температурасы плюс 25 °C болған кезде энергияны номиналды жылдық түтыну, кВт·сағ
1.8	Нактылы пайдалы сақтау ауданы, дм ^2
1.9	Мүздатылған таған өнімдерін сақтау температурасы, °C, артық емес
1.10	Қоршаған ортаның температурасы 25°C болған кезде мүздатудың нақтылы куаттылығы, кг/тәул.
1.11	Мүз түзілудің нақтылы тәуліктік өндіргіштігі, кг/тәул.
1.12	Мүздату бөлімінде минус 18°C-ден минус 9°C-ге дейін болған кезде тағам өнімдері температурасы артатын нақтылы уақыт, сағ.
1.13	Дыбыстық куаттылықтың түзетілген деңгейі, дБА, артық емес
1.14	Қыраулар пайда болмайтын бөлімдер (No Frost)
1.15	Енгізілетін аспап
1.16	Қүміс мөлшері, г
Ескертпе – Техникалық сипаттамалар арнайы жабдықталған зертханаларда белгілі әдістемелер бойынша анықталады.

3-кесте – Толымдаушылар

No	АТАУЫ Саны, дана
2.1	Такта	Кепілдік картасында көрсетілген
2.2	Себет
2.3	Себет (жидектерді және басқа ұсақ өнімдерді тоңазытуға арналған)
2.4	BIG BOX себеті
2.5	Себет (төменгі)
2.6	Шыны сөре (жоғарғы)
2.7	Шыны сөре
2.8	Slim Space сыйымдығы
2.9	Артқы тіреуіш
2.10	Мүзға арналған қалып

ATLANT	Нақтылы жалпы көлемі брутто, дм3:Нақтылы пайдалы көлемі, дм3:Нақтылы мүздатқыш қабілеті:Нақтылы кернеу:Нақтылы тоқ:Жібіту жүйесінің нақтылы тұтынылатынқуаттылығы:Хладагент: R600а/Көбіктендіргіш: C-PentaneХладагенттің салмагы:Беларусь Республикасында жасалған«АТЛАНТ» ЖАҚ, Победители д-лы, 61, Минск қ-сы
Бүйымның белгісімен орындалуыныңбелгіленуіБүйымның климаттықкласыНормативтік қужатБүйымныңэнергиялық тиімділіккласыСәйкестік белгілері

8-сурет – Кестешік
