ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ M-7103 Atlant

1.1 Компрессиялык муздатқыштар (будан әрі – муздатқыш) 1- суретке сәйкес жас тағамдарды муздатуға, муздатылған азық-тулікті сақтауға, тағамдық муз дайындауға және муздатылған азық-тулікті узак уақыт сақтауға арналған.

1.2 Жалпы кеңістік, қажетті мүздатқыш қанауына арналған, габарит мөлшерлерімен анықталады, көрсетілгендермен сурette ал 2 миллиметрлерде. Мүздатқыштан жинақтайтын бөгетсіз шығарулардың артынан бұрышка есік қажетті ашу емес кемірек 90°.

1.3 Муздаткышта алдын ала ескерілген басқару Басқару блогы төмендегіні қамтамасыз етеді: – температураны таңдау және ұстан тұру; – мүздаткыштың жұмыс режимдерінің жарықтама индикаторлары (сурет 3).

1.4 Муздаткыштың eciri 60 секундтан астам ашық қалған кезде дыбыстық дабылдама беру, кепілдемелік картаның 1 бары кестеде көрсетілген, жеткізу жинағына кірушінің.

1.5 Муздаткышты төмендегі жағдайларда пайдалану қажет қоршаған ортаның температурасы плюс 10-нан плюс 43 °C-қа дейін болып.

2 БАСКАРУ МУЗДАТКЫШ ЖУМЫСЫМЕН

2.1.1 Блок мүздатқыштың жұмысын басқаруға, мүздатқыштың жұмыс режимдері туралы ақпаратты бейнелеуге арналған (сурет 3).

Буркеншектегі шегелердің басуында бетен заттар қолдану және сынықтың буркеншектегі шегелердің бет түр өзгертулері және олардың құтылуға шамадан тыс жігерлер қоса жіберу тЫЙЫМ САЛЫНАДЫ.

муз қатыратын қалып артқы тіреуіш

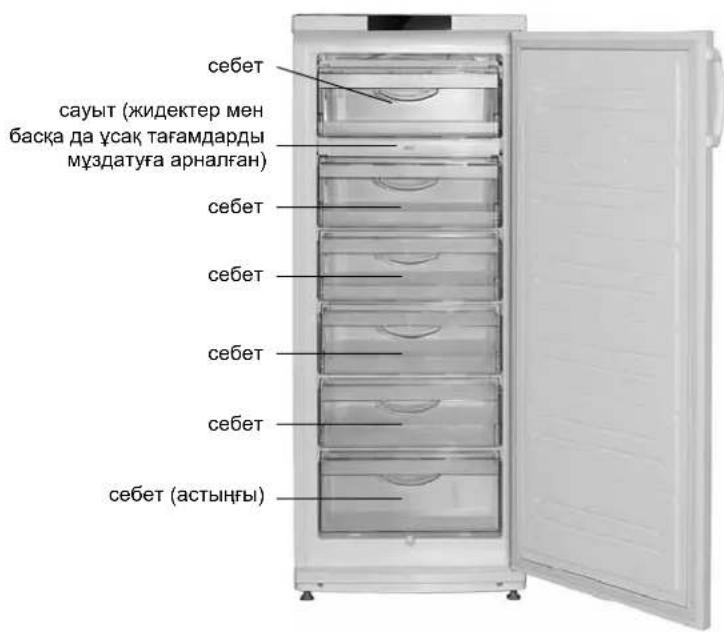

Сурет 1 – Муздаткыш және комплектация

2.1.2 Баскару түймешігі шегелері суретпен 3 сәйкестікте жарық индикаторларды болады.

Басқару блогы теменdegіні қамтамасыз етеді мүздатқышты іске қосу және ажырату, мүздатқыштың жұмыс режимдерінің жарықтама индикаторлары және таңдалған температураны сандық түрде бейнелеу.

Баскару түймешігі және жарыктама индикаторлары баскару блогы қақпақ астында орналасқан. Қақпақты ашуға болады, теменгі жақтың артынан оның аздап жоғары көтере.

2.1.3 Муздаткыштағы жоғары температура индикаторы (қызыл түсті). Егер муздаткыштағы температура көтерілсе жабнады(мысалы, жас тағамдар көп мелшерде салынған кезде). Индикатордың қыска уақытқа іске қосылуы (мысалы, есік ұзак ашық түрган кезде) муздаткыштың ақаулығының нышаны болып табылмайды: муздаткыштағы температура төмендеген кезде индикатор автоматты түрде сөнеді.

Егер индикатор узак уакыт жанып түрса ішінде сақталып түрган тағамдардың сапасын тексеріңіз және сервис қызметінен механикті шақыртыңыз.

Муздаткыштағы жоғары температура индикаторы жапыктайды енімдердің мүмкін жібіту сигналымен келеді белгісіз уақытка электр торабында күштену беру үзілістердің себебімен. Муздаткыштағы жоғары температура индикаторы жапыктайды токталады буркеншектегі шеге басуынан кейін

2.2.1 Муздаткыш қосуы түймешігі шеге басуымен шығарылады - 3 суретімен сәйкестікте қосу индикаторы жана бастайды.

Муздаткышында 3-ден 6 сағатқа дейінгі уақыт аралығында қызыл түсті индикатор сөнеді, блоктағы «Н» әрпінің жыпылықтауы тоқтайды да, муздатқыштағы температураның көрсетімдері пайда болады. Осыдан кейін қажетті температураны, жұмыс режимін тандауға және мүздатқышқа азық-тулікті салуға болады

2.3 ТЕМПЕРАТУРАНЫ ТАНДАУ

2.3.1 Муздаткышындағы температураны таңдау құтүймешігін (3-суретке сәйкес) басу арқылы іске асырылады. Температураның сандық индикаторында температураның Цельсий градусымен көрсетілген мәндөрі жыпылықтай бастайды. Муздаткыштағы температураны ықтимал таңдау ауқымы минус 16-дан минус 24 ℃-қа дейін.

туймешігі қайта басылған кезде, индикатордағы сандық мән шекті жол берілетін мәнге дейін артады да, содан кейін ең кіші мәнге қайтарылады. Таңдалған көрсетімнің жыпылықтауы 3 секундтан кейін токтайды.

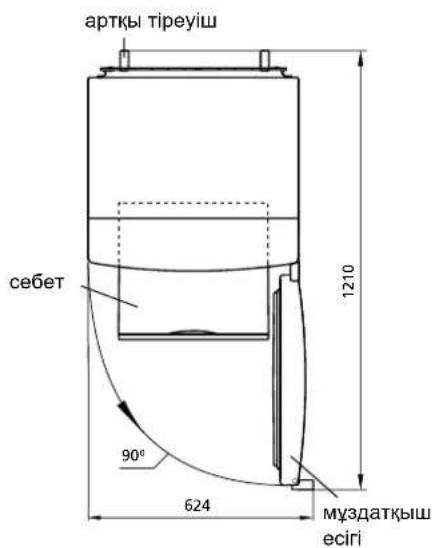

Сурет 2 – Муздаткыш (тур үстінгі жағынан)

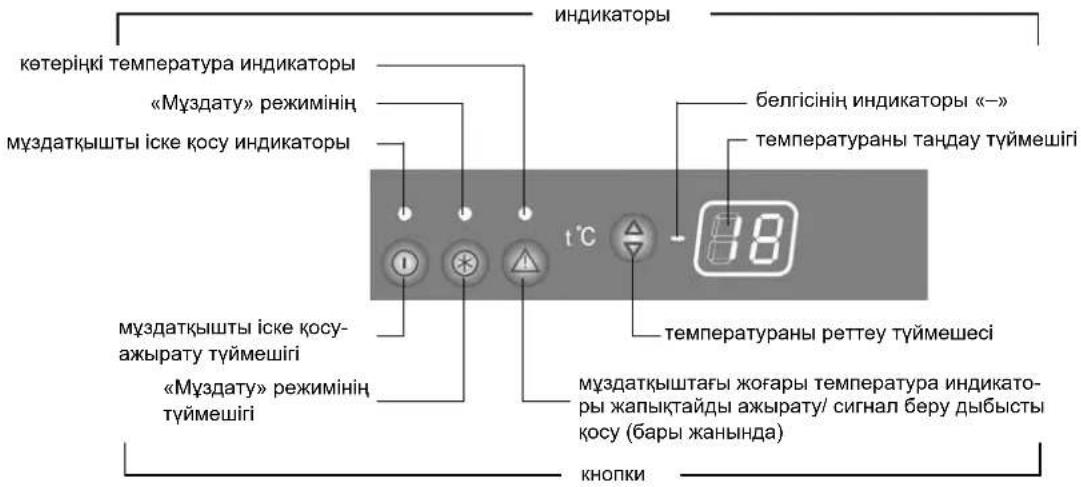

Сурет 3 – Баскару блогы

2.4.1 «Муздату» режимін іске қосу ажыратпа-қосқышты (3-суретке сәйкес) басу арқылы, түймешігін қыска уакыт басу арқылы іске асырылады – муздатқыштағы сандық температура индикаторында «SF» белгісі жанады.

«Муздату» режимін өшіру төменdegі әрекеттер арқылы іске асырылады 🌐 түймешігін басу арқылы немесе ол іске қосылғаннан кейін 48 сағат өткенде автоматты түрде, сондай-ак мүздатқыш ажыратылған кезде. Режим ажыратылғаннан кейін блокта мүздатқышының жұмысының бұрын тандалған параметрлері көрсетіле бастайды.

2.5 ДЫБЫСТЫК ДАБЫЛДАМА БЕРУ (КЕЙБІР АТКРУГА)

2.5.1 Муздаткыштың eciri 60 секундтан астам ашық қалған кезде дыбыстық дабылдама беру. Есік жабылуы жанында дыбысты сигнал сөндіріледі, түймешігі шеге басуы жанында (3-суретке сөйкес) немесе муздаткыш ажыратпа жанында.

2.6.1 Сандык температура индикаторында муздаткыштың жұмысын диагностикалауға байланысты әріптік-сандык көрсетімдер жарыктануы мүмкін:

– «Н». Егер муздаткыштағы температура шекті жол берілетіннен жоғары болса жыпылықтайды: муздаткышты электр желісіне коскан кезде, есік узак уақыт ашық түрган кезде, жас тағамдар көп мөлшерде салынған кезде және т.с.с. Индикатор камерада таңдалған температура қалпына келгеннен кейін сөнеді;

– «L». Егер муздаткыштағы температура шекті жол берілетіннен төмен болса жыпылықтайды. Муздаткышта тандалған температура қалпына келгеннен кейін сөнеді;

– «SF». «Муздату» режимі іске қосылған кезде жанады да, оны 🌐 түймешігімен өшіргеннен кейін немесе 48 сағаттан кейін автоматты түрде сөнеді;

«F1». Акаулыктар кезінде жанады.

Баскару блогінде 24 сағат бойы «F1» жанып түрса немесе «L» немесе «H» жыпықтап түрса ақаулықты жою үшін сервис қызметінен механикті шақыртыңыз.

2.7.1 Муздаткышты ажыратуф түймешігін басу арқылы іске асырылады – муздаткышты іске қосу индикаторы және муздаткыштағы температураның сандық индикаторы сөнеді.

Осы туймешік қайтадан басылғанда, мүздатқыш 5 минуттан кейін қайтадан жұмыс істей бастайды.

ЕСКЕРТУ! Электр желісінде ток берілуінің тоқтауы мүздатқыштың одан кейінгі жұмысына әсер етпейді: электр желісінде ток берілуі қайтадан жалғастырылғаннан кейін мүздатқыш бұрын орнатылған параметрлерімен (камералардағы температура, жұмыс режимі) жұмыс істей береді.

3.1 Карлы жамылғы қашықтауына арналған мүздатқыш жібітуі жанында пластмассалық күрекшені қолдануға ұсынылады, жеткізу жинағына кірушіні.

– 4-суретке сәйкес қалақшаны және еріген суды жинауға арналған, кем дегенде 2 л-лік кез келген ыдысты орнату;

– егер еріген су қалакшадан тыс камерадан ағып жатса, оны ылғалды жақсы сіңіретін материалмен жинап алу;

– мүздаткышты жуып, күрғатып сүрту.

ЕСКЕРТУ! Муздатқыштың ішінде жағымсыз иіс пайда болуына жол бермеу үшін камераны, кұралас бұйымдарды, тығыздағышты, сондай-ақ тығыздағыш есікке жанасатын аймақты жақсылап жуыңыз.

Муздатқыштың мүзын 4-суретке сәйкес орнатылған қалақшаны пайдаланбастан ерітуге ТЫЙЫМ САЛЫНАДЫ. Камерадан қалақшадан тыс агатын еріген су 4-суретке сәйкес ішкі шкафқа алдыңғы панель жанасып тұратын жөрге құйылып, мүздатқыштың сыртқы шкағы мен суыту агрегатының жемірілуіне себеп болуы, жылу окшаулағышты бүлдіруі, ішкі шкафта жарықшалар түзілуіне және мүздатқыштың шкафының істен шығуына әкелуі мүмкін.

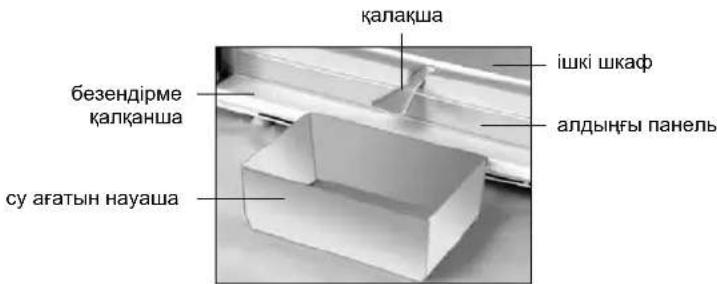

Сурет 4 – Еріген су жинауы

4.1 Техникалық мінездемелердің атаулары және жинақтайтын бұйымдары 1 және 2 суреттерінде көрсетілген.
4.2 Буйым кестесі орыс тіліндегі техникалық мінездемесінде керсетілген. Буйым табличкасын мінездемелердің магыналармен салыстыру кажет (сурет 5).

Кесте 1 – Техникалық сиппатама

No	АТАУЫ Модель
1.1	Жалпы брутто кесімді көлемі, дм ^3		Параметрлер, кепілдемелік карта-да көрсетілген атыларға лайықтылар
1.2	Сақтауға арналған номиналдық көлемі, дм ^3
1.3	Габариттық мөлшері, мм	биіктігі
		ені
		түтқасыз айқын есікпен терендігі
1.4	Нетто массасы, кг, көп емес
1.5	Энергетикалық тиімділік классы
1.6	Климаттық класс
1.7	Қоршаған орта температурасы плюс 25 °C болған кезде энергияны номиналды жылдық тұтыну, кВт·сағ
1.8	Тағам сақтайтын сөрелердің кесімді көлемі, дм ^2
1.9	МК мүздатылған тағамдарды сақтайтын температура, °C, жоғары емес
1.10	МК температурасы жоғарлайтын кесімді уақыт минус 18 – минус 9 °C (қоршаған ортаның температурасы плюс 25 °C) электр куатын ажыратқан кезде, с
1.11	Тәуліктік мүз жасау кесімді өнімділік, кг
1.12	Қоршаған ортаны температурасы плюс 25 °C кездері мүздату кесімді куаты, кг/тәулік
1.13	Дыбыстық куаттылықтың түзетілген деңгейі, дБА, артық емес
1.14	Қыраулар пайда болмайтын бөлімдер (No Frost)
1.15	Енгізілетін аспап
1.16	Қуміс мөлшері, г
1.17	Алтын мөлшері, г
1.18	Дауыс дабылы
Ескерту – Техникалық мінездемесін анықтау арнайы жабдықталған зертханада белгілі әдістермен өткізіледі.

Кесте 2 – Жинактайтындар

No	АТАУЫ	Саны, дана.
2.1	Себет (төменгі)	Параметрлер,кепілдемелік картадакөрсетілген атыларғалайықтылар
2.2	Себет
2.3	Ыдыс (тушпара, жидек және тағы басқауақ тағамдарды мүздатуға)
2.4	Артқы тіреу
2.5	Күрекше
2.6	Мүз үшін қалып

ATLANT	Жалпы брутто кесімді көлемі, дм3:Сақтауға арналған номиналдық көлемі, дм3:Нактылы мүздату кесімді:Жалпы кернеу:Жалпы ток:Хладагент: R600а/көбіктендіріш: C-Pentane Хладагент массасы:Өндіруши: Беларусь Республикасы"АТЛАНТ" ЖАҚ, Победителей даң., 61,Минск қ.
Улгінің және бұйымды орындаудың белгілеуіБұйымның климаттық классыНормативтік құжатБұйымның энергиялық тиімділік класыСәйкестік белгілері

Сурет 5 – Кесте

1 DONDURUCUNUN TƏSVİRİ

Табличкасы 2 – Комплектациясы

No А	ТАЛЫШЫ Саны, шт.
2.1	Корзина (томонку)	Муноздомого жооптор гарантия баракчасында корсотулгон
2.2	Корзина
2.3	Идиш (пельменди, момо-жемиштерди жана башка майда азыктарды муздатуу учун)
2.4	Арткы тироогуч
2.5	Курокчо
2.6	Муз учун форма
