MANUAL DE UTILIZARE M-7184 Atlant

1.1 Congelatorul în conformitate cu figura 1 este destinat pentru congelarea produselor proaspete, păstrarea produselor congelate în sertare, prepararea gheții alimentare.

1.2 Este necesar ca congelatorul să funcționeze la temperatura mediului ambiant de la plus 10 °C până la plus 43 °C.

1.3 Spațiul total necesar pentru funcționarea congelatorului se determină de dimensiunile de gabarit, indicate în milimetri în figura 2. Pentru extragerea liberă a componentelor din congelator este necesar de deschis ușa la unghiul nu mai mic de 90°.

2 CONTROLUL FUNCTIONĂRII CONGELATORULUI

2.1 ELEMENTE DE COMANDĂ

2.1.1 Elementele de comandă în conformitate cu figura 3 sunt:

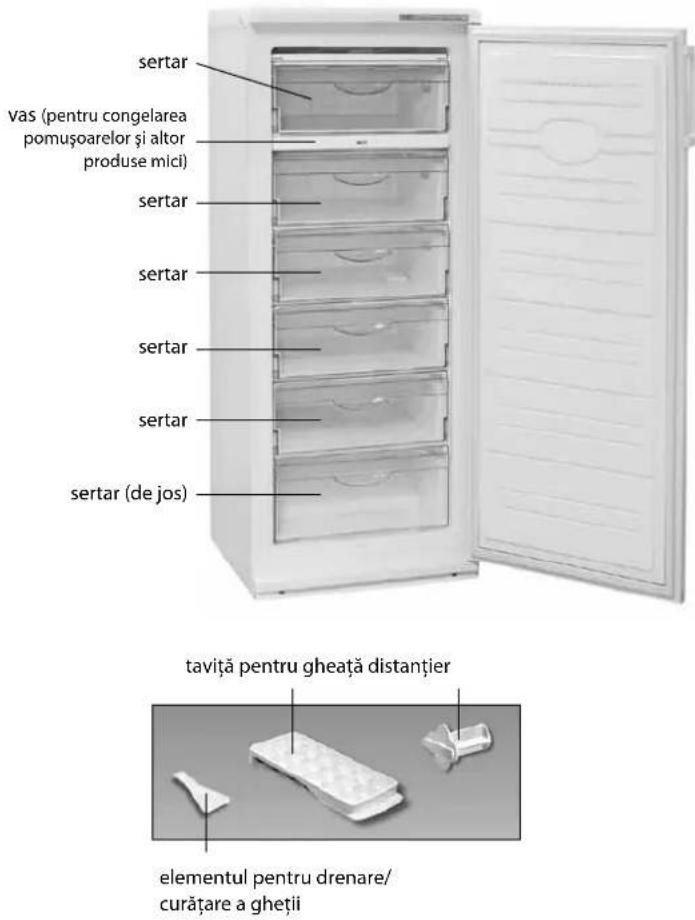

Figura 1 – Congelator și piese componente

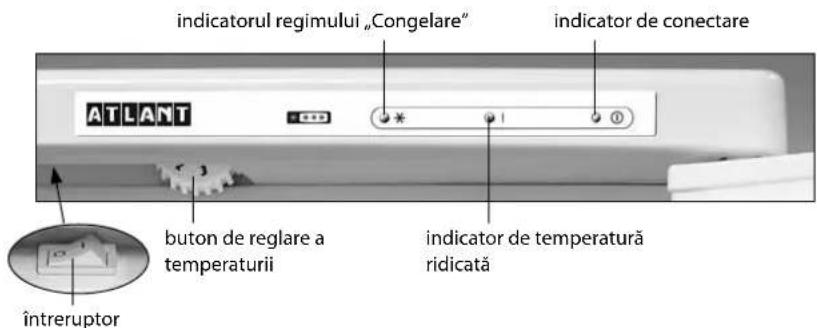

Figura 3 – Elemente de comandă a congelatorului

- butonul cu diviziuni numerice, care se întoarce în sensul acelor de ceasornic sau în sensul contrar al acestora. Diviziunea „1” corespunde celei mai joase setări de temperatură (refrigerare minimă) în camera frigorifică, diviziunea „7” - celei mai înalte setări de temperatură (refrigerare maximă). Pentru a regula temperatura, setați diviziunea butonului sub indicator.

- intrerupătorul care este destinat pentru conectarea/deconectarea regimului „Congelare” în congelator și care are două indice: „I” – conectare și „0” – deconectare.

2.1.2 Congelatorul are indicatori de lumină:

- conectare (de culoare verde). Luminează permanent când congelatorul este conectat. Se stinge la deconectare sau în lipsa tensiunii în rețeaua electrică;

- regim „Congelare” (de culoare galbenă). Se aprinde la conectarea regimului „Congelare”. Se stinge la deconectarea regimului, precum și la deconectarea congelatorului;

- temperatură ridicată (de culoare roșie). Se aprinde în cazul în care temperatura în congelator s-a ridicat (de exemplu, la prima conectare, la încărcare a cantității mari de produse proaspete, la conectare după decongelare). Aprinderea de scurtă durată a indicatorului (de exemplu, la deschiderea ușii pentru un timp îndelungat) nu este un defect a congelatorului: la scăderea temperaturii în congelator indicatorul se stinge automat. Dacă indicatorul luminează de mult timp trebuie să verificați calitatea produselor păstrate și să solicitați inervenția unui tehnician calificat al serviciului de asistență tehnică.

2.2 CONECTAREA/DECONECTAREA CONGELATORULUI

2.2.1 Pentru a porni congelatorul trebuie de conectat acesta la rețeaua electrică – se va aprinde indicatorul de conectare în conformitate cu figura 3.

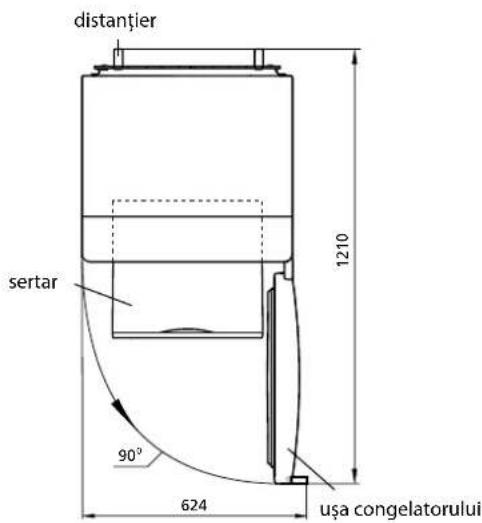

Figura 2 – Congelator (vedere de sus)

Figura 4 – Buton

La prima conectare se recomandă să efectuați următoarele: deschideți ușa și fixați butonul la diviziunea „3” sau „4” sub indicator în conformitate cu figura 4 și întrerupătorul – la indicele „0”. Apoi închideți ușa congelatorului.

Pentru oprirea congelatorului trebuie de deconectat acesta de la rețeaua electrică – indicatorul se va stinge.

2.3 REGLAREA TEMPERATURII

2.3.1 Reglarea temperaturii în congelator se efectuează cu ajutorul butonului în conformitate cu figura 4. În cazul daca dupa ajustarea sau schimbarea condițiilor de exploatare compresorul a început să functioneze continuu, este necesar de a roti rola în direcția reducerii decalajului digital până când se fixează cu clic în termostat. După reglare temperatura în congelator se menține automat.

2.4 CONECTAREA REGIMULUI „CONGELARE”

2.4.1 Conectarea regimului „Congelare” se efectuează prin apăsarea întrerupătorului spre indicele „l” – se aprinde indicatorul regimului, la apăsare spre indicele „0” regimul se deconectează și indicatorul se stinge în conformitate cu figura 3.

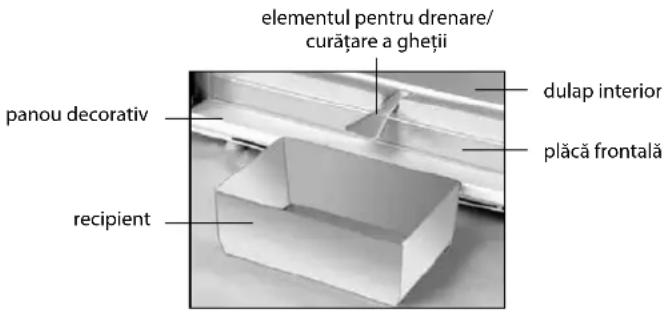

Figura 5 – Recoltarea apei provenite

Tabel 1 – Caracteristicile tehnice Tabel 2 – Piese accesorii

No	DENUMIRE Model
1.1	Volumul total nominal brut, dm ^3		Parametri care corespund denumirilor care figurează în fișa de garanție
1.2	Volumul nominal pentru păstrare, dm ^3
1.3	Dimensiuni de gabarit, mm	înălțime
		lățime
		adâncime fără mâner cu ușă convexă
1.4	Masa netă, kg, nu mai mult de
1.5	Clasa de eficiență energetică
1.6	Clasa climaterică
1.7	Consumul nominal anual de energie la temperatura mediul ambiantplus 25 °C, kW-ora
1.8	Suprafața nominală a rafturilor pentru păstrarea produselor, dm ^2
1.9	Temperatura de păstrare a produselor congelate în CC, °C, nu mai mare de
1.10	Timpul nominal de ridicare a temperaturii în CC de la minus 18 până la minus 9 °C (temperatura mediului ambiant plus 25 °C) la deconectarea energiei electrice, ore
1.11	Capacitatea nominală de preparare zilnică a gheții, kg
1.12	Capacitatea nominală de congelare la temperatura mediului ambiant plus 25 °C, kg/zi
1.13	Nivelul corectat de intensitate sonoră, dB, nu mai mult
1.14	Secțiuni fără formarea gheții (No Frost)
1.15	Dispozitiv încastrabil
1.16	Conținutul de argint, g
Notă – Determinarea caracteristicilor tehnice se efectuează în laboratoare speciale dotate conform anumitor metode.

3 İNDEPÄRTAREA APEI REZULTATE İN URMA TOPIRII DIN CONGELATOR

3.1 Pentru a îndepărta stratul de zăpadă la decongelare se recomandă să folosiți elementul de masă plastică pentru drenare/pentru curățare a gheții care intră în setul de livrare.

La decongelarea congelatorului este necesar:

– să îndepărțați apa rezultată în urma topirii, instalând în conformitate cu figura 5 elementul de masă plastică pentru drenare / pentru curățare a gheții și orice vas recipient cu volumul nu mai puțin de 2 l;

– să colectați apa rezultată în urma topirii, care se scurge din cameră afară de elementul de masă plastică, cu o lavetă sau un burete;

- să spălați congelatorul și să-l uscați bine.

SE INTERZICE să decongelați congelatorul fără utilizarea elementului pentru drenare instalat în conformitate cu figura 5. Apa rezultată în urma topirii care se scurge din cameră afară de elementul pentru drenare, pătrunzând în locul de alăturare a plăcii frontale la dulapul interior în conformitate cu figura 5, poate provoca coroziunea dulapului exterior al congelatorului și a elementelor agregatului frigorific, defectarea izolației termice, formarea crăpăturilor dulapului interior și defectarea dulapului congelatorului.

4 CARACTERISTICILE TEHNICE ŞI DOTARE

4.1 Denumirile caracteristicilor tehnice și a pieselor accesorii sunt indicate în tabelele 1 și 2, respectiv.
4.2 În tabelul pieselor caracteristicile tehnice sunt în limba rusă. Denumirile caracteristicilor prezentate în figura 6, ar trebui să fie comparate cu valorile caracteristicilor din tabelul pieselor.

No D	ENUMIRE Cantitate, buc.
2.1	Sertar (de jos)	Parametri care corespund denumirilor care figurează în fișa de garanție
2.2	Sertar
2.3	Sertar (pentru congelarea colțunașilor, pomușoarelor și altor produse mici)
2.4	Distanțier
2.5	Element pentru drenare / curățare a gheții
2.6	Taviță pentru gheata

ATLANT	Volumul total nominal brut, dm ^3 :Volumul nominal pentru păstrare, dm ^3 :Capacitatea nominală de congelare:Tensiunea nominală:Curentul nominal:Agent frigorific: R600a/Agent de spumare:C-PentaneMasa agentului frigorific:Fabricat în BielorusAAI “ATLANT”, bulevardul Pobeditelei, 61, or. Minsk
Denumirea modelului si executarea piesei
Clasa climaterica a piesei
Documentul normativ
Clasa de eficienta energetica
Mărci de conformitate

Figura 6 - Tabel
