MANUAL DE UTILIZARE MM-184 Atlant

1.1 Congelatorul cu compresor (în continuare - congelator) în conformitate cu figura 1 este destinat pentru congelarea produselor proaspete, păstrarea produselor congelate în sertare, prepararea gheții alimentare.
1.2 La funcționarea congelatorului MM-184-84 în regim de „Congelare” este asigurată temperatura minus 30°C, necesară pentru păstrarea produselor congelate.

ATENTIE! În sistemul frigorific al congelatorului MM-184-84 se contine agentul frigorific R134a.

1.3 Este necesar ca congelatorul să funcționeze la temperatura mediului ambiant de la plus 10°C până la plus 43°C (MM-184-84 – la plus 10°C până la plus 32°C).
1.4 Spațiul total necesar pentru funcționarea congelatorului se determină de dimensiunile de gabarit, indicate în milimetri în figura 2.

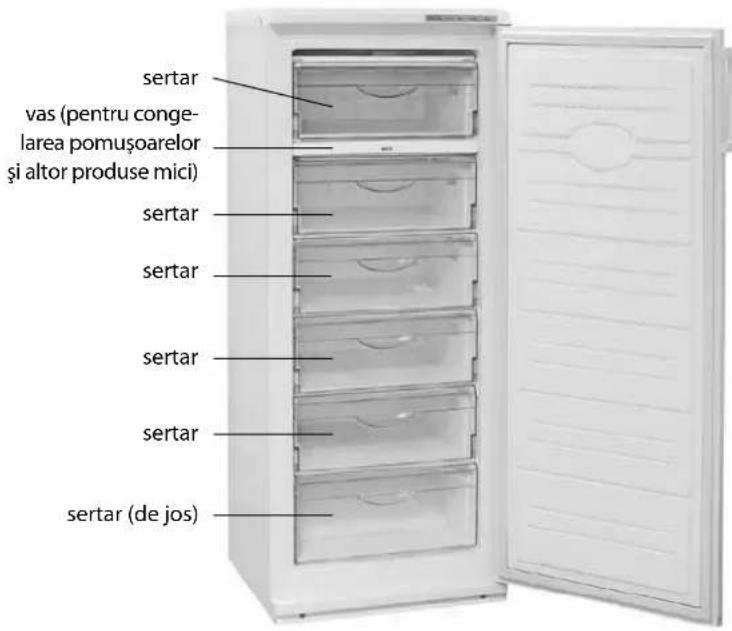

Figura 1 – Congelator și piese componente

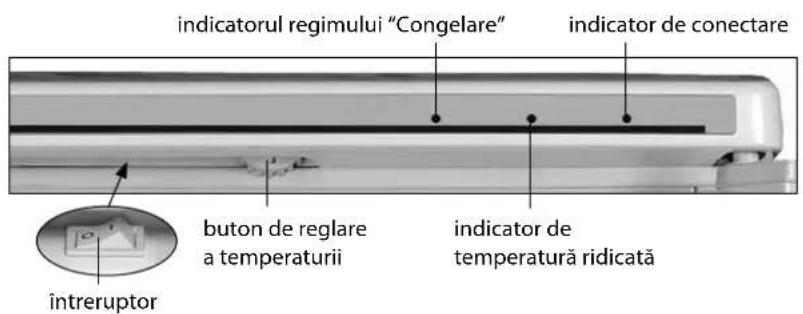

Figura 3 – Elemente de comandă a congelatorului

Pentru extragerea liberă a componentelor din congelator este necesar de deschis ușa la unghiul nu mai mic de 90°.

2 CONTROLUL FUNCTIONĂRII CONGELATORULUI

2.1 ELEMENTE DE COMANDĂ

2.1.1 Elementele de comandă în conformitate cu figura 3 sunt:

- butonul cu diviziuni numerice, care se întoarce în sensul acelor de ceasornic sau în sensul contrar al acestora. Diviziunea „1” corespunde celei mai joase setări de temperatură (refrigerare minimă) în camera frigorifică, diviziunea “7” – celei mai înalte setări de temperatură (refrigerare maximă). Pentru a regula temperatura, setati diviziunea butonului sub indicator;

- intrerupătorul care este destinat pentru conectarea/deconectarea regimului „Congelare” în congelator și care are două indice: „I” – conectare și „0” – deconectare.

2.1.2 Congelatorul are indicatoare de lumină:

• conectare (de culoare verde). Arde permanent când congelatorul conectat. Se stinge la deconectare sau în lipsa tensiunii în rețeaua electrică;
• regim „Congelare" (de culoare galbenă). Arde la conectarea regimului „Congelare". Se stinge la deconectarea regimului, precum și la deconectarea congelatorului;
• temperatură ridicată (de culoare roșie). Arde în cazul în care temperatura în congelator s-a ridicat (de exemplu, la prima conectare, la încărcare a cantității mari de produse proaspete, la conectare după decongelare). Aprinderea de scurtă durată a indicatorului (de exemplu, la deschiderea ușii pentru un timp îndelungat) nu este un defect a congelatorului: la scăderea temperaturii în congelator indicatorul se stinge automat. Dacă indicatorul arde de mult timp trebuie să verificați calitatea produselor păstrate și să solicitați inervenția unui tehnician calificat al serviciului de asistență tehnică.

2.2 CONECTAREA/DECONECTAREA CONGELATORULUI

2.2.1 Pentru a porni congelatorul trebuie de conectat acesta la

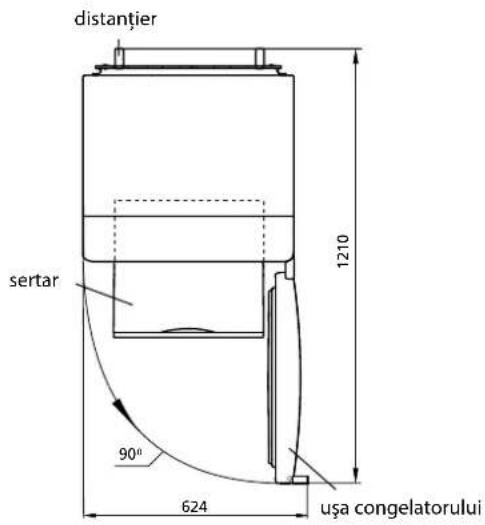

Figura 2 – Congelator (vedere de sus)

Figura 4 - Buton

rețeaua electrică – se va aprinde indicatorul de conectare în conformitate cu figura 3.

La prima conectare se recomandă să efectuați următoarele: deschideți ușa și fixați butonul la diviziunea „3” sau „4” sub indicator în conformitate cu figura 4 și întrerupătorul – la indicele „0”. Apoi închideți ușa congelatorului.

Pentru oprirea congelatorului trebuie de deconectat acesta de la rețeaua electrică – indicatorul se va stinge.

2.3 REGLAREA TEMPERATURII

2.3.1 Reglarea temperaturii în congelator se efectuează cu ajutorul butonului în conformitate cu figura 4. În cazul daca dupa ajustarea sau schimbarea condițiilor de exploatare compresorul a început să functioneze continuu, este necesar de a roti rola în direcția reducerii decalajului digital până când se fixează cu clic în termostat. După reglare temperatura în congelator se menține automat.

2.4 CONECTAREA REGIMULUI „CONGELARE”

2.4.1 Conectarea regimului „Congelare” se efectuează prin apăsarea întrerupătorului la indicele „l” – se aprinde indicatorul regimului, la apăsare la indicele „0” regimul se deconectează și indicatorul se stinge în conformitate cu figura 3.

3 ÎNDEPĂRTAREA APEI REZULTATE ÎN URMA TOPIRII DIN CONGELATOR

3.1 Pentru a îndepărta stratul de zăpadă la decongelare se recomandă să folosiți elementul de masă plastică pentru drenare / pentru curățare a gheții care intră în setul de livrare.

La decongelarea congelatorului este necesar:

– să îndepărtați apa rezultată în urma topirii, instalând în conformitate cu figura 5 elementul de masă plastică pentru drenare / pentru curățare a gheții și orice vas recipient cu volumul nu mai puțin de 2 l;

– să colectați apa rezultată în urma topirii, care se scurge din cameră afară de elementul de masă plastică, cu o lavetă sau un burete;

– să spălați congelatorul și să-l uscați bine.

SE INTERZICE să decongelați congelatorul fără utilizarea elementului pentru drenare instalat în conformitate cu figura 5. Apa rezultată în urma topirii care se scurge din cameră afară de elementul pentru drenare, pătrunzând în locul de alăturare a plăcii frontale la dulapul interior în conformitate cu figura 5, poate provoca coroziunea dulapului exterior al congelatorului și a elementelor agregatului frigorific, defectarea izolației termice, formarea crăpăturilor dulapului interior și defectarea dulapului congelatorului.

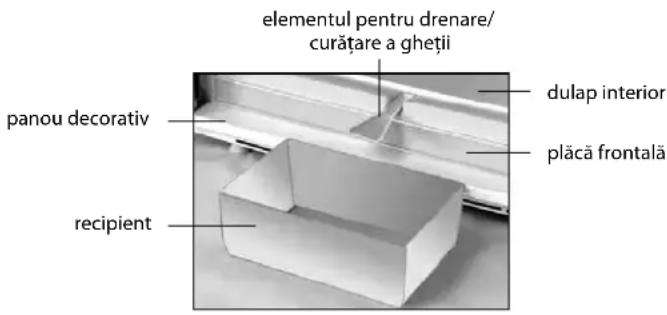

Figura 5 – Recoltarea apei provenite

4 CARACTERISTICILE TEHNICE ŞI DOTARE

4.1 Denumirile caracteristicilor tehnice și a pieselor accesorii sunt indicate în tabelele 1 și 2, respectiv.
4.2 În tabelul pieselor caracteristicile tehnice sunt în limba rusă. Denumirile caracteristicilor prezentate în figura 6, ar trebui să fie comparate cu valorile caracteristicilor din tabelul pieselor.

Tabel 1 - Caracteristicile tehnice

No	DENUMIRE Model
1.1V	volumul total al congelatorului, dm ^3		Parametri care corespund denumirilor care figurează în fișa de garanție
1.2	Dimensiuni de gabarit, mm	înălțime
		lățime
		adâncime fără mâner cu ușă convexă
1.3M	masa netă, kg, nu mai mult de
1.4	Suprafața sumară a rafturilor pentru păstrarea produselor alimentare, m ^2
1.5	Temperatura în congelator în regimul de păstrare, °C, nu mai mult de
1.6	Timpul nominal de mărire a temperaturii în congelator de la minus 18 până la minus 9 °C (la temperature mediului ambiant plus 25 °C) la deconectarea energiei electrice, h
1.7	Capacitatea nominală de congelare la temperatura mediului ambiant plus 25 °C, kg/zi
1.8	Capacitatea nominală de preparare zilnică a gheții, kg
1.9	Conținutul de argint, g
Notă – Determinarea caracteristicilor tehnice se efectuează în labora- toare speciale dotate conform anumitor metode.

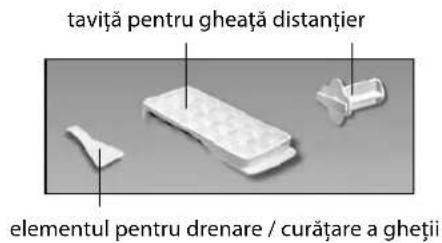

No	DENUMIRE Cantitate, buc.
2.1S	Sertar (de jos)	Parametri care corespunddenumirilor care figureazăin fișa de garanție
2.2S	Sertar
2.3P	Panou frontal
2.4	Sertar (pentru congelarea colțunașilor,pomușoarelor și altor produse mici)
2.5D	Distanțier
2.6E	lement pentru drenare / curățare a gheții
2.7T	aviță pentru gheată

ATLANT	Volumul total al congelatorului, dm3:Volum nominal de depozitare, dm3:Capacitate nominală de congelare:Tensiune nominală:Curent nominal:Agent frigorific: R600a/Agent de spumare:C-pentanMasa agentului frigorific:Made in Republica BelarusAAI “ATLANT”, bulevardul Pobeditelei, 61, or.Minsk
Denumirea modelului si executarea piesei
Clasa climaterica a piesei
Documentul normativ
Clasa de eficienta energetica
Mărci de conformitate

Figura 6 - Tabel

1 MUZLATGICHNING TAVSIFI

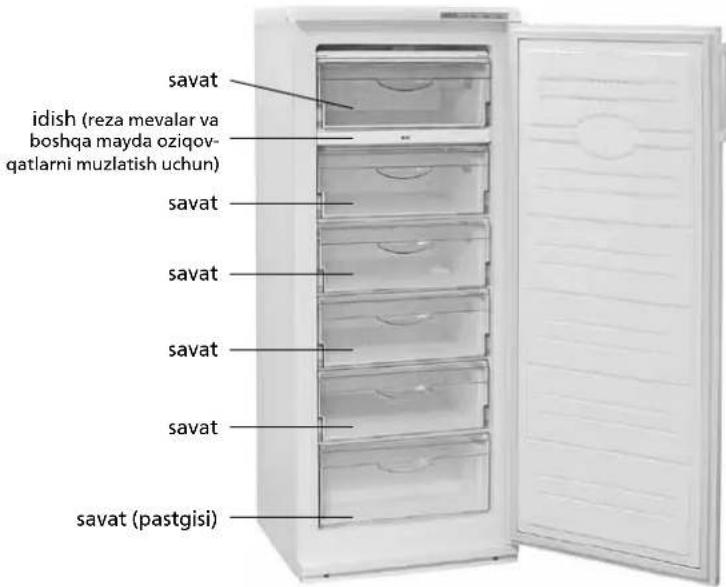

1.1 Kompressionli muzlatgich (bundan keyin – muzlatgich) 1 rasmiga muvofiq yangi sarhal oziq-ovqatlarni muzlatish, muzlatilgan oziq-ovqatlarni savatlarda saqlash, iste'mol qilinadigan muz tayyorlash uchun mo'ljallangan.
1.2 «Muzlatish» holatida ishlayotgan MM-184-84 muzlatgichida muzlatilgan mahsulotlarni saqlash uchun zarur bo'lgan minus 30 °S harorati ta'minlanadi.

DIQQAT! MM-184-84 muzlatgichining sovutish tizimida R134a xladagenti mavjud.

1.3 Muzlatgichdan havo plyus 10°S dan plyus 43°S gacha bo'lgan haroratda foydalanish zarur (MM-184-84 — plyus 10°S dan plyus 32°S).
1.4 Muzlatgichdan foydalanish uchun zarur bo'lgan umumiy maydon sathi 2 rasmda ko'rsatilgan millimetlar o'lchamidagi gabarit

muz tayyorlash uchun idish orqa tomonidagi tirgak
