GTA 5350 - Amplificador de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de áudio 5 canais
Marca	BLAUPUNKT
Modelo	GTA 5350
Número de canais	5 (4 + 1 subwoofer)
Potência máxima (4 Ω)	4 x 80 W + 1 x 320 W
Potência máxima (2 Ω)	4 x 125 W + 1 x 500 W
Potência RMS (4 Ω)	4 x 40 W + 1 x 160 W
Potência RMS (2 Ω)	4 x 60 W + 1 x 250 W
Resposta em frequência	10 Hz - 30 000 Hz
Relação sinal/ruído	> 90 dB
Impedância estável	2 Ω
Sensibilidade de entrada	0,3 V - 8 V
Filtro passa-baixo (Low-Pass)	40 - 450 Hz
Filtro passa-alto (High-Pass)	40 - 450 Hz
Dimensões (L x A x P)	432 x 49,5 x 232 mm
Alimentação	12 V CC (veículo)
Proteção	Proteção eletrônica (luz vermelha)
Função ponteável	Sim, para subwoofer (impedância mín. 4 Ω)
Entradas	5 entradas Cinch (RCA)
Saídas alto-falantes	Bornes de parafuso
Fusível integrado	Sim, proteção do amplificador
Manutenção e limpeza	Limpar com um pano macio e seco. Evitar umidade.
Segurança	Instalar um fusível a menos de 30 cm da bateria. Desconectar a bateria antes da instalação.
Peças de reposição e reparabilidade	Contatar um representante autorizado Blaupunkt ou a central de atendimento.

Perguntas frequentes - GTA 5350 BLAUPUNKT

Como instalar o amplificador GTA 5350 no meu carro?

Antes de qualquer instalação, desconecte o terminal negativo da bateria. Fixe firmemente o amplificador em um local seco e bem ventilado (debaixo de um banco ou no porta-malas). Use cabos de alimentação com seção mínima de 6 mm². Coloque um fusível a menos de 30 cm da bateria. Conecte o fio remote a uma fonte +12 V comutável (por exemplo, o fio de comando do rádio). Por fim, conecte os alto-falantes respeitando as polaridades.

Qual impedância de alto-falantes posso usar?

O amplificador é estável em 2 ohms. Você pode usar alto-falantes de 2 a 4 ohms. Em modo ponte, a impedância mínima é de 4 ohms para evitar superaquecimento.

Como conectar o amplificador em modo ponte para um subwoofer?

Para uma conexão em ponte, use os canais 1+2 ou 3+4. Conecte o positivo do subwoofer ao terminal positivo do canal 1 (ou 3) e o negativo ao terminal negativo do canal 2 (ou 4). Certifique-se de que a impedância do subwoofer seja de pelo menos 4 ohms. As entradas RCA devem ser conectadas aos dois canais envolvidos.

O que significa a luz vermelha 'PROTECT'?

A luz vermelha indica que o amplificador entrou em proteção devido a uma falha (curto-circuito, superaquecimento, impedância muito baixa). Verifique as conexões, a impedância dos alto-falantes e a ventilação. Uma vez resolvido o problema, reinicie o amplificador.

Como ajustar o ganho (sensibilidade de entrada)?

O regulador de ganho permite adaptar a sensibilidade de entrada (0,3 V a 8 V) à tensão de saída do rádio. Gire no sentido horário para aumentar a sensibilidade. Atenção: não é um controle de volume; um ajuste muito alto pode causar distorção. Ajuste ouvindo música em volume moderado até obter um som limpo sem saturação.

Quais filtros usar para alto-falantes de banda larga e subwoofer?

Para alto-falantes de banda larga (dianteiros/traseiros), use o filtro passa-alto (High-Pass) ajustado em torno de 80-100 Hz para evitar frequências graves. Para o subwoofer, use o filtro passa-baixo (Low-Pass) ajustado entre 80 e 120 Hz. O GTA 5350 permite ajustar esses filtros de 40 a 450 Hz.

Qual é a potência RMS real do amplificador?

A potência RMS (contínua) é de 4 x 40 W + 1 x 160 W sob 4 ohms, e 4 x 60 W + 1 x 250 W sob 2 ohms. Esses valores são mais realistas que as potências máximas.

Posso usar o amplificador com um rádio sem saídas RCA?

Se o seu rádio tiver apenas saídas de alto-falante, você precisará de um adaptador de alto nível/RCA. O GTA 5350 é projetado para entradas Cinch. O ideal é usar um rádio com saídas RCA.

Como evitar superaquecimento do amplificador?

Garanta uma boa ventilação ao redor do amplificador. Não o instale em um espaço confinado. Evite operá-lo com impedância muito baixa (abaixo de 2 ohms) ou em modo ponte com menos de 4 ohms. Se a luz vermelha acender, deixe esfriar.

Quais cabos usar para a alimentação?

Use cabos de seção mínima 6 mm² para alimentação (+ e -). O cabo positivo deve ser conectado à bateria através de um porta-fusível. O cabo negativo deve ser fixado a um ponto de massa limpo na carroceria (não diretamente na bateria).

MANUAL DE UTILIZADOR GTA 5350 BLAUPUNKT

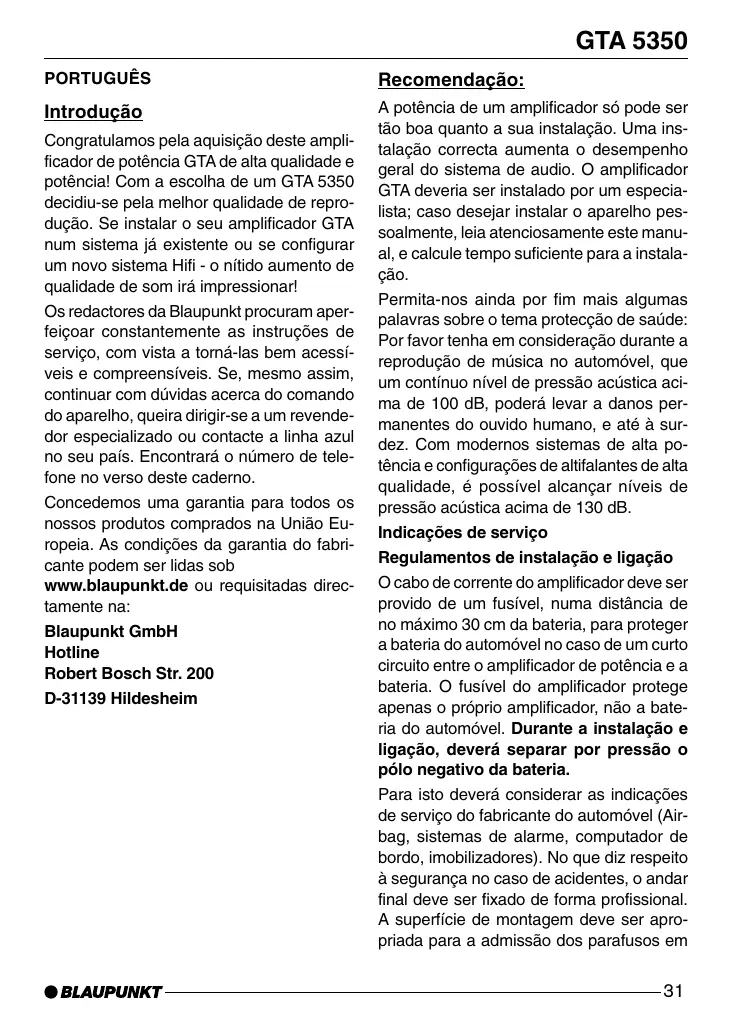

Congratulamos pela aquisição deste amplificador de potência GTA de alta qualidade e potência! Com a escolha de um GTA 5350 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador GTA num sistema já existente ou se configurar um novo sistema Hi-Fi - o nítido aumento de qualidade de som irá impressionar!

Os redatores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a linha azul no seu país. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas directamente na:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do sistema de áudio. O amplificador GTA deveria ser instalado por um especialista; caso deseje instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.

Permita-nos também por fim algumas palavras sobre o tema proteção de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço

Regulamentos de instalação e ligação

O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o polo negativo da bateria.

Para isto, deverá respeitar as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deverá ser fixado de forma profissional. A superfície de montagem deverá ser apropriada para admissão dos parafusos em

anexo e oferecer suficiente apoio. Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) seja danificada.

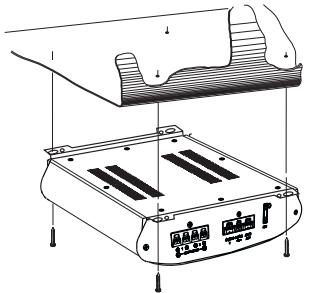

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-malas (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o resfriamento do amplificador. No caso de orifícios com cantos afiados, deve-se utilizar a proteção de cabos. Utilizar alto-falantes com impedância de 2-4 Ω (ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical). Não ligar o alto-falante à massa, utilizando apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

Amplificador GTA 5350

O amplificador é apropriado para a ligação a auto-rádios com saída Cinch. Para a ligação a auto-rádios com conexão ISO, é necessário utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093/7 607 855 094).

Possibilidades de aplicação e ligação de alto-falantes:

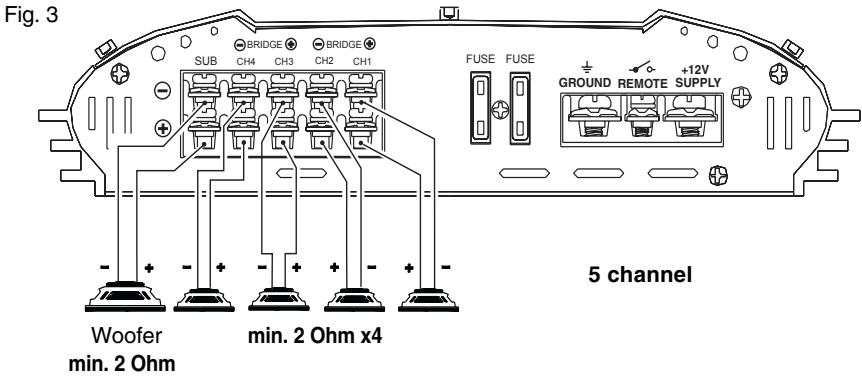

5 channel Potência max 4 Ω 4 x 80 Watt + 1 x 320 Watt Potência max 2 Ω 4 x 125 Watt + 1 x 500 Watt Potência RMS 4 Ω 4 x 40 Watt + 1 x 160 Watt Potência RMS 2 Ω 4 x 60 Watt + 1 x 250 Watt	Fig. 3

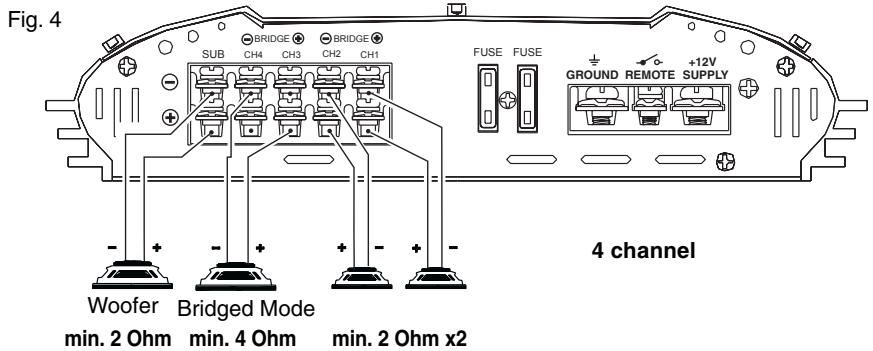

4 channel Potência max 4 Ω 2 x 80 Watt + 2 x 320 Watt Potência RMS 4 Ω 2 x 40 Watt + 2 x 160 Watt	Fig. 4

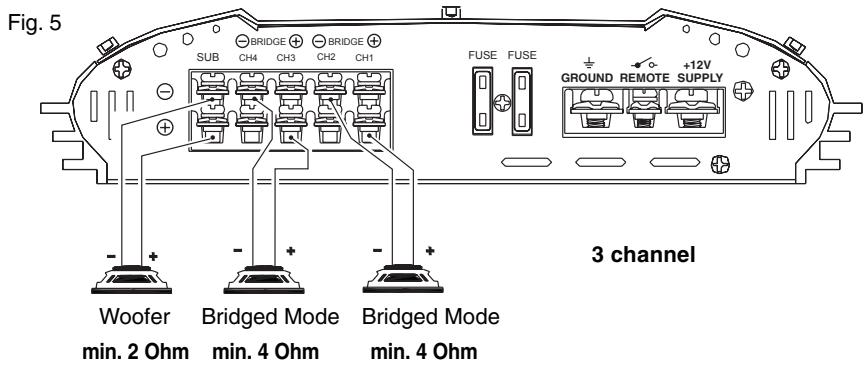

3 channel Potência max 4 Ω 2 x 210 Watt + 1 x 320 Watt Potência RMS 4 Ω 2 x 105 Watt + 1 x 160 Watt	Fig. 5
Resposta de frequência 10 Hz - 30.000 Hz
Relação sinal ruido >90 dB
Estabilitadade 2 Ohm
Sensibilitadede entrada 0,3 - 8 V
Filtro de Low Pass 40 - 450 Hz
Filtro de High Pass 40 - 450 Hz
Dimensões LxAmp (mm) 432 x 49,5 x 232

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário usar uma proteção para cabos. Aparafusar firmemente (não ao polo negativo da bateria) o cabo negativo adquirível no mercado a um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contato do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema elétrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um outro com corrente mais alta.

Exemplos de ligação

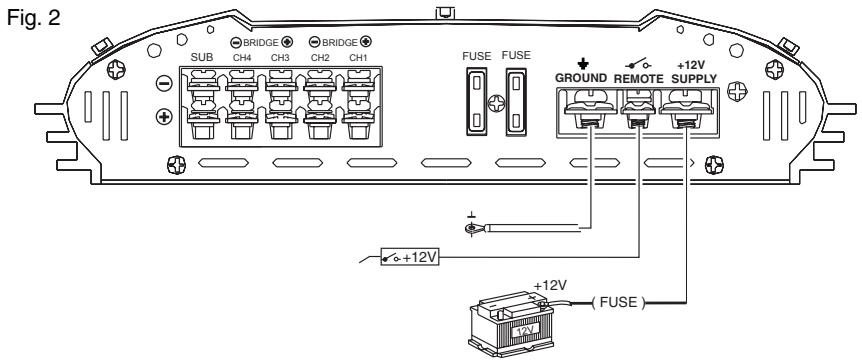

Ligação do abastecimento de tensão fig. 2.

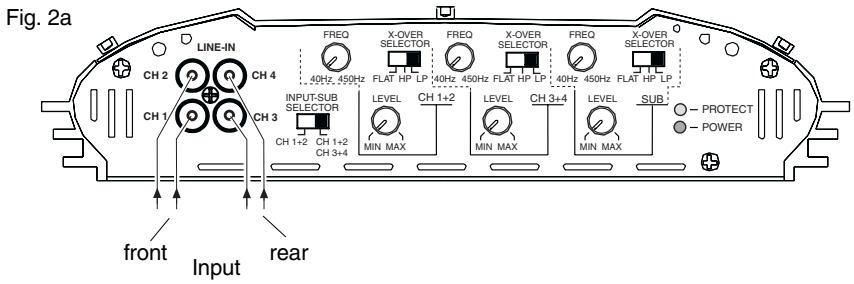

Ligação ao auto-rádio com saída Cinch fig. 2a.

Ligações de alto-falantes fig. 3-5.

Ligar a ligação Remote do amplificador à fonte de tensão comutável de +12 V.

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade da entrada do andar final à tensão de saída da sua saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,3 V a 8 V. Ao ligar auto-rádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as inclinações do fabricante.

Para este efeito acrescem mais algumas explicações: Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata, no entanto, de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga aqui diretamente com a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes Audio, uma polarização correta de amplificador e altifalantes é essencial para uma boa reprodução de graves. Por isto deverá observar que a ligação positiva (+) do amplificador está ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto é necessário que o canal esquerdo do amplificador seja

ligado ao altifalante esquerdo e o canal direito do amplificador será ligado ao altifalante direito. Altifalantes, 4 ohms (min. 2 ohms).

Ligações de altifalantes ligados em ponte

O GTA também pode ser ligado em ponte para uma configuração mono. Desta maneira o amplificador pode ser utilizado para um ou vários Subwoofers ou um Woofer. Nesta configuração o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofónica).

Indicação:

O amplificador só pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas ambas as ligações RCA.

ATENÇÃO:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 ohms ou mais. Uma carga inferior à prevista leva a um sobreaquecimento e ao desligamento do amplificador, o que pode provocar danos duradouros.

CH 1+2, CH 3+4: para operar o amplificador GTA 5350 no modo de 4 canais (estéreo frontal / posterior). Para o efeito, todas as 4 entradas têm que estar ligadas ao aparelho fonte (auto-rádio).

CH 1+2: para operar o amplificador GTA 5350 no modo de 4 canais (estéreo) com 2 sinais de entrada. Para o efeito, devem utilizar-se as entradas CH1 e CH2. Nesta configuração, não é preciso usar o cabo Y habitual.

Ajustar o tipo e a amplitude das transações de frequência.

No GTA 5350, o tipo de transição de frequência (ou será "Low-Pass" ou "Hi-Pass") e a frequência de entrada desejada podem ser ajustadas. Se por exemplo desejar ligar um par de Subwoofers, são necessários os ajustes "Low-Pass" indicados sob a frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).

"High-Pass" Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Hi-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 40Hz , o amplificador tem uma amplitude de frequência de 40Hz a 30.000Hz .

"Low-Pass" Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150Hz , o amplificador tem uma amplitude de frequência de 10Hz a 150Hz .

Indicação de estrutura (POWER/PROTECT)

Luz verde: Andar final, situação de função nascimento regular

Luz vermelha: O andar final foi desligado eletronicamente pois há um caso de avaria.

Fig. 1
