| Type de produit | Amplificateur audio 5 canaux |
| Marque | BLAUPUNKT |
| Modèle | GTA 5350 |
| Nombre de canaux | 5 (4 + 1 subwoofer) |
| Puissance max (4 Ω) | 4 x 80 W + 1 x 320 W |
| Puissance max (2 Ω) | 4 x 125 W + 1 x 500 W |
| Puissance RMS (4 Ω) | 4 x 40 W + 1 x 160 W |
| Puissance RMS (2 Ω) | 4 x 60 W + 1 x 250 W |
| Réponse en fréquence | 10 Hz - 30 000 Hz |
| Rapport signal/bruit | > 90 dB |
| Impédance stable | 2 Ω |
| Sensibilité d'entrée | 0,3 V - 8 V |
| Filtre passe-bas (Low-Pass) | 40 - 450 Hz |
| Filtre passe-haut (High-Pass) | 40 - 450 Hz |
| Dimensions (L x H x P) | 432 x 49,5 x 232 mm |
| Alimentation | 12 V CC (véhicule) |
| Protection | Protection électronique (témoin rouge) |
| Fonction pontable | Oui, pour subwoofer (impédance min. 4 Ω) |
| Entrées | 5 entrées Cinch (RCA) |
| Sorties haut-parleurs | Bornes à vis |
| Fusible intégré | Oui, protection de l'amplificateur |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter l'humidité. |
| Sécurité | Installer un fusible à moins de 30 cm de la batterie. Déconnecter la batterie avant installation. |
| Pièces détachées et réparabilité | Contacter un représentant agréé Blaupunkt ou la hotline. |
FOIRE AUX QUESTIONS - GTA 5350 BLAUPUNKT
Questions des utilisateurs sur GTA 5350 BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice GTA 5350 - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GTA 5350 de la marque BLAUPUNKT.
MODE D'EMPLOI GTA 5350 BLAUPUNKT

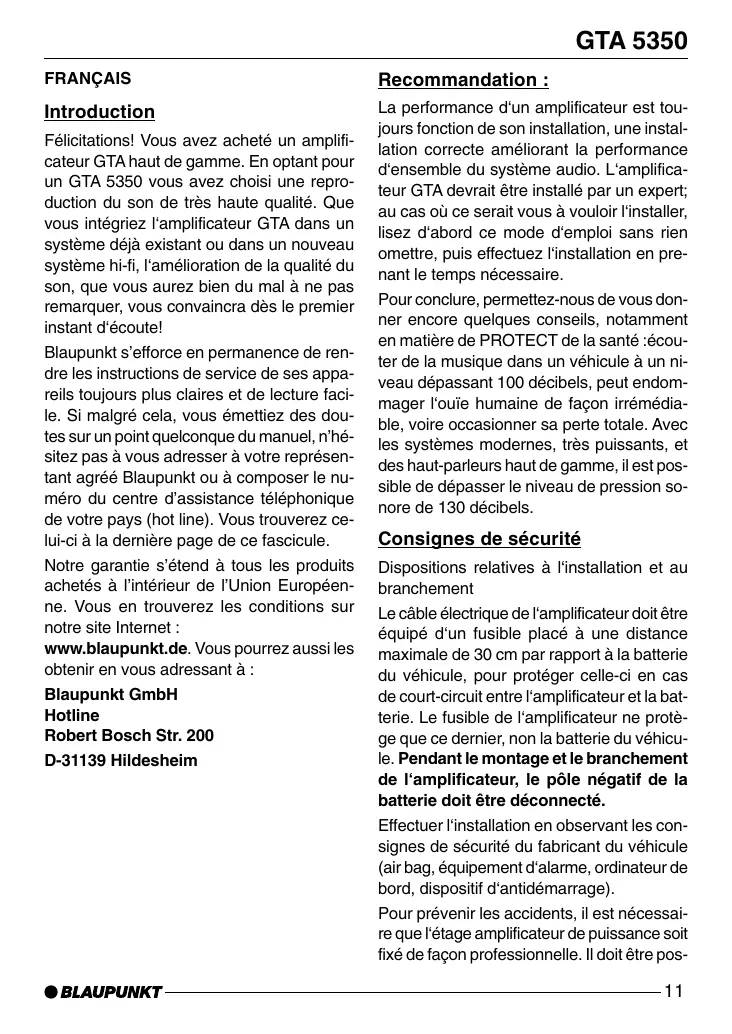

Félicitations! Vous avez acheté un amplificateur GTA haut de gamme. En optant pour un GTA 5350, vous avez besoin une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur GTA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincraès le premier instant d'écoute!
Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la dernière page de ce fascicule.
Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :
www.blaupunkt.de. Vous pourrez aussi les oblirer en vous adressant à :
Blaupunkt GmbH
Hotline
Robert Bosch Str. 200
D-31139 Hildesheim
La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur GTA devrait être installé par un expert ; au cas où ce serait vous à pouvoir l'installer, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire.
Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de PROTECT de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouie humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.
Consignes de sécurité
Dispositions relatives à l'installation et au branchement
Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule. Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.
Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).
Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être posé
possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.
En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.
L'amplificateur doit être installé à un endroit convenable, p. ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 (Cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 6mm².
Amplifier GTA 5350
Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093/7 607 855 094).
Possibilités d'emploi et branchement des haut-parleurs :
| 5 channel Max Power 4 Ω; 4 x 80 Watt + 1 x 320 Watt Max Power 2 Ω; 4 x 125 Watt + 1 x 500 Watt RMS Power 4 Ω; 4 x 40 Watt + 1 x 160 Watt RMS Power 2 Ω; 4 x 60 Watt + 1 x 250 Watt | Fig. 3 |
| 4 channel Max Power 4 Ω; 2 x 80 Watt + 2 x 320 Watt RMS Power 4 Ω; 2 x 40 Watt + 2 x 160 Watt | Fig. 4 |
| 3 channel Max Power 4 Ω; 2 x 210 Watt + 1 x 320 Watt RMS Power 4 Ω; 2 x 105 Watt + 1 x 160 Watt | Fig. 5 |
| Réponse harmonique 10 Hz - 30.000 Hz | |
| Rapport signal bruit >90 dB | |
| Stabilité 2 Ohm | |
| Sensibilité d' entée 0,3 - 8 V | |
| Filtre passage-bas (Low Pass) 40 - 450 Hz | |
| Filtre passage-haut (High Pass) 40 - 450 Hz | |
| Dimensions LxAmp (mm) 432 x 49,5 x 232 |
Branchement +/-
Nous recommandons une section minimale de 6mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux portefusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie!). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.
Fusibles intégrés (fuse)
Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les replacez pas par des fusibles conçus pour des courants plus importants.
Exemples de branchement
Branchement de la tension d'alimentation fig. 2.
Branchement aux autoradios à sortie Cinch fig. 2a.
Branchement de haut-parleurs fig. 3-5.
Relier la prise remote de l'amplificateur à une source de tension commutable de +12 v.
Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.
Régulateur de gain
A l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,3 V à 8 V. Pour les modèles.
Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.
Sur ce point, encore quelques renseignements importants : en tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majorée, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.
Branchement de haut-parleurs
(A cas où l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ».)
Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des basses, il est nécessaire que les pôles soient branchés correctement.
correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.
Branchement à pont de haut-parleurs
L'amplificateur GTA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofer, voire pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).
Remarque :
L'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.
En cas de connexion à pont, la charge d'amplificateur ne doit pas être inférieure à 4 ohm. Une charge trop faible peut entraîner une surchauffe ou un arrêt de l'amplificateur et risque de provoquer des dommages permanents.
CH 1+2, CH 3+4: Pour commutation de l'amplificateur GTA 5350 en mode 4 voies (stéréo avant / arrière). Les 4 entrées doivent être raccordées à l'appareil source (autoradio).
CH 1+2: Pour commutation de l'amplificateur GTA 5350 en mode 4 voies (stéréo) à 2 signaux d'entrée. Utiliser les entrées CH1 et CH2. Le câble Y usable n'est pas nécessaire pour cette configuration.
Réglage du mode et de la zone des passages de fréquence
GTA 5350 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass ou High-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofer, les réglages Low-Pass qui sont représentés là, doivent être effectués. La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).
Réglage des fréquences high-pass
Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position
« Hi-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 40 Hz, l'amplificateur aura une gamme de fréquences entre 40 Hz et 30.000 Hz.
Réglage des fréquences low-pass
Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Low-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.
Indication de fonctionnement (POWER / PROTECT)
Affichage vert: Étage de sortie connectée, état de fonctionnement régulier.
Affichage rouge: L'étage de sortie est électroniquement déconnectée à cause d'une défaillance.
Sous réserve de modifications!
