GTA 5350 - Audioversterker BLAUPUNKT - Gratis gebruiksaanwijzing en handleiding

Producttype	5-kanaals audioversterker
Merk	BLAUPUNKT
Model	GTA 5350
Aantal kanalen	5 (4 + 1 subwoofer)
Max. vermogen (4 Ω)	4 x 80 W + 1 x 320 W
Max. vermogen (2 Ω)	4 x 125 W + 1 x 500 W
RMS-vermogen (4 Ω)	4 x 40 W + 1 x 160 W
RMS-vermogen (2 Ω)	4 x 60 W + 1 x 250 W
Frequentierespons	10 Hz - 30.000 Hz
Signaal-ruisverhouding	> 90 dB
Stabiele impedantie	2 Ω
Ingangsgevoeligheid	0,3 V - 8 V
Laagdoorlaatfilter (Low-Pass)	40 - 450 Hz
Hoogdoorlaatfilter (High-Pass)	40 - 450 Hz
Afmetingen (B x H x D)	432 x 49,5 x 232 mm
Voeding	12 V DC (voertuig)
Beveiliging	Elektronische beveiliging (rood lampje)
Brugfunctie	Ja, voor subwoofer (min. impedantie 4 Ω)
Ingangen	5 Cinch-ingangen (RCA)
Luidsprekeruitgangen	Schroefaansluitingen
Geïntegreerde zekering	Ja, beveiliging van de versterker
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vocht vermijden.
Veiligheid	Installeer een zekering binnen 30 cm van de accu. Koppel de accu los voor installatie.
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkende Blaupunkt-dealer of de helpdesk.

Veelgestelde vragen - GTA 5350 BLAUPUNKT

Hoe installeer ik de GTA 5350 versterker in mijn auto?

Voor elke installatie, koppel de negatieve accupool los. Bevestig de versterker stevig op een droge, goed geventileerde plaats (onder een stoel of in de kofferbak). Gebruik stroomkabels met een minimale doorsnede van 6 mm². Plaats een zekering binnen 30 cm van de accu. Sluit de remote-draad aan op een schakelbare +12 V bron (bijv. de schakeldraad van de autoradio). Sluit ten slotte de luidsprekers aan met inachtneming van de juiste polariteit.

Welke luidsprekerimpedantie kan ik gebruiken?

De versterker is stabiel op 2 ohm. U kunt luidsprekers van 2 tot 4 ohm gebruiken. In brugmodus is de minimale impedantie 4 ohm om oververhitting te voorkomen.

Hoe sluit ik de versterker in brugmodus aan voor een subwoofer?

Voor een brugverbinding gebruikt u kanalen 1+2 of 3+4. Sluit de positieve van de subwoofer aan op de positieve pool van kanaal 1 (of 3) en de negatieve op de negatieve pool van kanaal 2 (of 4). Zorg ervoor dat de impedantie van de subwoofer minimaal 4 ohm is. De RCA-ingangen moeten op beide betreffende kanalen worden aangesloten.

Wat betekent het rode lampje 'PROTECT'?

Het rode lampje geeft aan dat de versterker in beveiliging is gegaan door een storing (kortsluiting, oververhitting, te lage impedantie). Controleer de aansluitingen, de luidsprekerimpedantie en de ventilatie. Nadat het probleem is opgelost, start u de versterker opnieuw op.

Hoe stel ik de gain (ingangsgevoeligheid) in?

De gain-regelaar past de ingangsgevoeligheid (0,3 V tot 8 V) aan op de uitgangsspanning van de autoradio. Draai hem met de klok mee om de gevoeligheid te verhogen. Let op: dit is geen volumeregeling; een te hoge instelling kan vervorming veroorzaken. Stel hem in terwijl u naar muziek luistert op een gematigd volume, tot u een helder geluid krijgt zonder vervorming.

Welke filters gebruiken voor fullrange luidsprekers en een subwoofer?

Voor fullrange luidsprekers (voor/achter) gebruikt u het hoogdoorlaatfilter (High-Pass) ingesteld rond 80-100 Hz om lage frequenties te vermijden. Voor de subwoofer gebruikt u het laagdoorlaatfilter (Low-Pass) ingesteld tussen 80 en 120 Hz. De GTA 5350 laat toe deze filters te regelen van 40 tot 450 Hz.

Wat is het werkelijke RMS-vermogen van de versterker?

Het RMS-vermogen (continue) is 4 x 40 W + 1 x 160 W bij 4 ohm, en 4 x 60 W + 1 x 250 W bij 2 ohm. Deze waarden zijn realistischer dan de maximale vermogens.

Kan ik de versterker gebruiken met een autoradio zonder RCA-uitgangen?

Als uw autoradio alleen luidsprekeruitgangen heeft, hebt u een hoog/laag niveau adapter (RCA) nodig. De GTA 5350 is ontworpen voor Cinch-ingangen. Het beste is om een autoradio met RCA-uitgangen te gebruiken.

Hoe voorkom ik oververhitting van de versterker?

Zorg voor goede ventilatie rond de versterker. Installeer hem niet in een afgesloten ruimte. Vermijd gebruik met een te lage impedantie (onder 2 ohm) of in brugmodus met minder dan 4 ohm. Als het rode lampje brandt, laat hem dan afkoelen.

Welke kabels gebruiken voor de voeding?

Gebruik kabels met een minimale doorsnede van 6 mm² voor de voeding (+ en -). De positieve kabel moet via een zekeringhouder op de accu worden aangesloten. De negatieve kabel moet op een schoon aardpunt op de carrosserie worden bevestigd (niet direct op de accu).

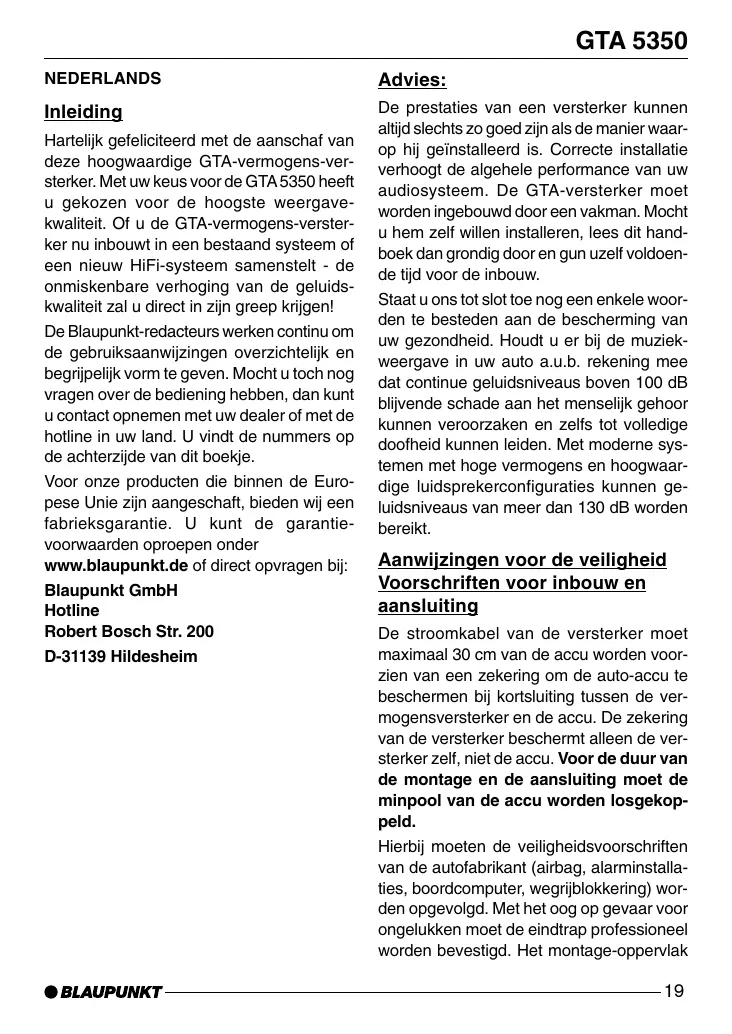

GEBRUIKSAANWIJZING GTA 5350 BLAUPUNKT

Hartelijk gefeliciteerd met de aanschaf van deze hoogwaardige GTA-vermogensversterker. Met uw keuze voor de GTA 5350 heeft u gekozen voor de hoogste weergavekwaliteit. Of u de GTA-vermogensversterker nu inbouwt in een bestaand systeem of een nieuw HiFi-systeem samenstelt - de onmiskenbare verhoging van de geluidskwaliteit zal u direct in zijn greep krijgen!

De Blaupunkt-reducteurs werken continu om de gebruiksaanwijzingen overzichtelijk en begrijpelijk vorm te geven. Mocht u toch nog vragen over de bediening hebben, dan kunt u contact opnemen met uw dealer of met de hotline in uw land. U vindt de nummers op de achterzijde van dit boekje.

Voor onze producten die binnen de Europese Unie zijn aangeschaft, bieden wij een fabrieksgarantie. U kunt de garantievoorwaarden oproepen onder

www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Advies:

De prestaties van een versterker kunnen altijd slechts zo goed zijn als de manier waarop hij geïnstalleerd is. Correcte installatie verhoogt de algehele performance van uw audiosysteem. De GTA-versterker dient te worden ingebouwd door een vakman. Mocht u hem zelf willen installeren, lees dit handboek dan grondig door en gun uzelf voldoende tijd voor de inbouw.

Sta ons tot slot toe nog een enkel woord te besteden aan de bescherming van uw gezondheid. Houdt u er bij de muziekweergave in uw auto a.u.b. rekening mee dat continue geluidsniveaus boven 100 dB blijvende schade aan het menselijk gehoor kunnen veroorzaken en zelfs tot volledige doofheid kunnen leiden. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Aanwijzingen voor de veiligheid Voorschriften voor inbouw en aansluiting

De stroomkabel van de versterker dient maximaal 30 cm van de accu te worden voorzien van een zekering om de auto-accu te beschermen bij kortsluiting tussen de vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu. Voor de duur van de montage en de aansluiting dient de minpool van de accu te worden losgekoppeld.

Hierbij dienen de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boardcomputer, wegrijblokkering) te worden opgevolgd. Met het oog op gevaar voor ongelukken dient de eindtrap professioneel te worden bevestigd. Het montage-oppervlak

moet geschikt zijn voor de meegeleverde schroeven en een stevige ondergrond bieden. Bij het boren van gaten dient u erop te letten dat er geen onderdelen van de auto (accu, kabels, zekeringkast) beschadigd raken.

De versterker wordt op een geschikte plaat gemonteerd, bijvoorbeeld onder de stoel of in de kofferruimte (fig. 1).

Bij de keuze van de plaats van inbouw moet een droge plaats worden gekozen waar voldoende ventilatie voor de koeling van de versterker is gegarandeerd. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Gebruik luidsprekers met een impedantie van 2 tot 4 Ohm (zie tabel resp. inbouwtekening). Let op de maximale belastbaarheid (muziekvermogen). Leg de luidsprekers niet aan aarde en gebruik alleen de aangegeven klemmen. De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 6 mm².

Versterker GTA 5350

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting. Gebruik voor de aansluiting op autoradio's met ISO-aansluiting een Blaupunkt ISO-cinch-adapter (7 607 893 093 / 7 607 855 094).

Plus-/minaansluiting

Wij bevelen een minimale doorsnede van 6 mm² aan. Leg een in de handel verkrijgbare pluskabel naar de accu en sluit deze aan via een zekeringhouder. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast op een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie - niet aan de minpool van de accu). Kras het metaal op het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Geïntegreerde zekeringen (Fuse)

De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van fouten. Overbrug nooit zekeringen wanneer u een reservezekering plaatst en vervang ze nooit door typen met een hogere ampèrage.

Aansluitvoorbeelden

Aansluiting van de voeding fig. 2.

Aansluiting op autoradio's met cinch-uitgang fig. 2a.

Voorbeelden van aansluiting van de luidsprekers fig. 3-5.

Remote-aansluiting van de versterker verbinden met schakelbare 12 Volt-spanningsbron

Op deze manier kan de versterker via de aan-/uitschakelaar van de radio worden in- en uitgeschakeld.

Level-regelaar

Met behulp van de Level-regelaar kan de ingangsgevoeligheid van de eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio. Het instelbereik verloopt van 0,3 tot 8 Volt. Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de gegevens van de fabrikant.

Nog enkele belangrijke aanwijzingen hierbij: Wanneer de regelaar met de klok mee wordt gedraaid, wordt de ingangsgevoeligheid van de versterker, en daarmee het volume, groter. Het betreft hier echter geen volumeregeling. In de eindpositie wordt geen hoger vermogen van de versterker bereikt, ook al klinkt dit aanvankelijk wel zo. Het volume wordt alleen sneller verhoogd wanneer de volumeregelaar van de radio hoger wordt gezet.

Luidsprekeraansluitingen

(In het geval dat de versterker in brug moet worden geschakeld, begint u hier direct met de paragraaf "Overbrugde luidsprekeraansluiting".)

Zoals bij iedere audiocomponent is de correcte polariteit van versterker en luidsprekers van essentieel belang voor een goede

basweergave. Daarom moet bij het aansluiten op worden gelet dat de positieve (+) aansluiting van de versterker met de positieve (+) aansluiting van de luidsprekers worden verbonden. Voor de negatieve aansluitingen geldt hetzelfde. Bovendien moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Overbrugde luidsprekeraansluiting

De GTA-versterker kan voor een mono-configuratie ook in brug worden geschakeld. Op deze manier kan de versterker voor een of meer subwoofers, resp. een middentonen-luidspreker worden gebruikt. In deze configuratie voegt de versterker het rechter- en het linkerkanaal samen tot een eenkanaals (mono-)uitgang.

Let op:

De versterker kan de rechter- en de linkersignalen alleen samenvoegen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

ATTENTIE:

In brugschakeling moet de impedantie 4 Ohm of meer bedragen. Een lage belasting leidt tot oververhitting of uitschakeling van de versterker en kan permanente schade veroorzaken.

CH 1+2, CH 3+4: om de GTA 5350-versterker te gebruiken voor vierkanaalsweergave (stereo voor / achter). Alle vier de ingangen moeten hiervoor op het bronapparaat (autoradio) zijn aangesloten.

CH 1+2: om de GTA 5350-versterker te gebruiken voor vierkanaalsweergave (stereo) met twee ingangssignalen. De ingangen CH1 en CH2 moeten hierbij worden gebruikt.

De gebruikelijke Y-kabel kan bij deze instelling vervallen.

Aard en omvang van de frequente-overgangen instellen

Bij de GTA 5350 kan de aard van de frequente-overgang (d.w.z. "high pass" of "low pass") en de gewenste aanvangsfrequentie worden ingesteld. Wanneer bv. een paar subwoofers moet worden aangesloten, is de in fig. 2a afgebeelde "low pass"-instelling vereist. De aanvangsfrequentie is afhankelijk van het frequentiebereik van de luidsprekers (zie aanbevolen frequentiebereik van de luidsprekers).

Deze regelaar is actief indien de schakelaar zich in de "Hi-Pass"-stand bevindt, en maakt de instelling van de gewenste aanvangsfrequentie mogelijk. Voorbeeld: Bij een instelling van 40Hz heeft de versterker een frequentiebereik van 40Hz tot 30.000Hz .

"Low pass"-frequentieregeling

Deze regelaar is actief indien de schakelaar zich in de "Low-Pass"-stand bevindt, en maakt de instelling van de gewenste aanvangsfrequentie mogelijk. Voorbeeld: Bij een instelling van 150Hz heeft de versterker een frequentiebereik van 10Hz tot 150Hz .

Aanduiding bedrijfstoestand (POWER / PROTECT)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand.

Rood lampje: eindtrap is elektronisch uitgeschakeld, omdat er een storing is opgetreden.
