| Tipo de produto | Amplificador de áudio |
| Marca | BLAUPUNKT |
| Modelo | GTA 290 |
| Potência máx (estéreo) | 2 x 200 W / 4 Ω, 2 x 320 W / 2 Ω |
| Potência máx (mono) | 1 x 700 W / 4 Ω |
| Potência RMS (estéreo) | 2 x 100 W / 4 Ω, 2 x 160 W / 2 Ω |
| Potência RMS (mono) | 1 x 350 W / 4 Ω |
| Resposta em frequência | 10 Hz - 30 000 Hz |
| Relação sinal/ruído | >90 dB |
| Estabilidade | 2 Ω |
| Sensibilidade de entrada | 0,1 - 8 V |
| Filtro passa-baixo | 40 - 450 Hz |
| Filtro passa-alto | 65 - 450 Hz |
| Bass Boost | 0 - 18 dB |
| Dimensões (L x A x P) | 322 x 49,5 x 232 mm |
| Alimentação | 12 V CC (bateria do veículo) |
| Modos de funcionamento | Estéreo / Mono ponteável |
| Indicadores | POWER (verde), PROTECTION (vermelho) |
| Entrada de áudio | Conector Cinch (RCA) |
| Saída para alto-falantes | Terminais de parafuso |
| Funções principais | Amplificação, filtros ativos, bass boost, modo ponte |
| Instalação | Recomendado por um especialista; sob o banco ou no porta-malas |
| Manutenção e limpeza | Limpar com um pano macio seco; não usar produtos abrasivos |
| Segurança | Desconectar a bateria antes da instalação; fusível obrigatório a 30 cm da bateria |
| Peças de reposição e reparabilidade | Entrar em contato com o serviço pós-venda Blaupunkt; reparo por um profissional |
| Informações gerais | Garantia válida na UE; assistência técnica via linha de apoio (ver última página) |
Perguntas frequentes - GTA 290 BLAUPUNKT
Perguntas dos utilizadores sobre GTA 290 BLAUPUNKT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Amplificador de áudio em formato PDF gratuitamente! Encontre o seu manual GTA 290 - BLAUPUNKT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GTA 290 da marca BLAUPUNKT.

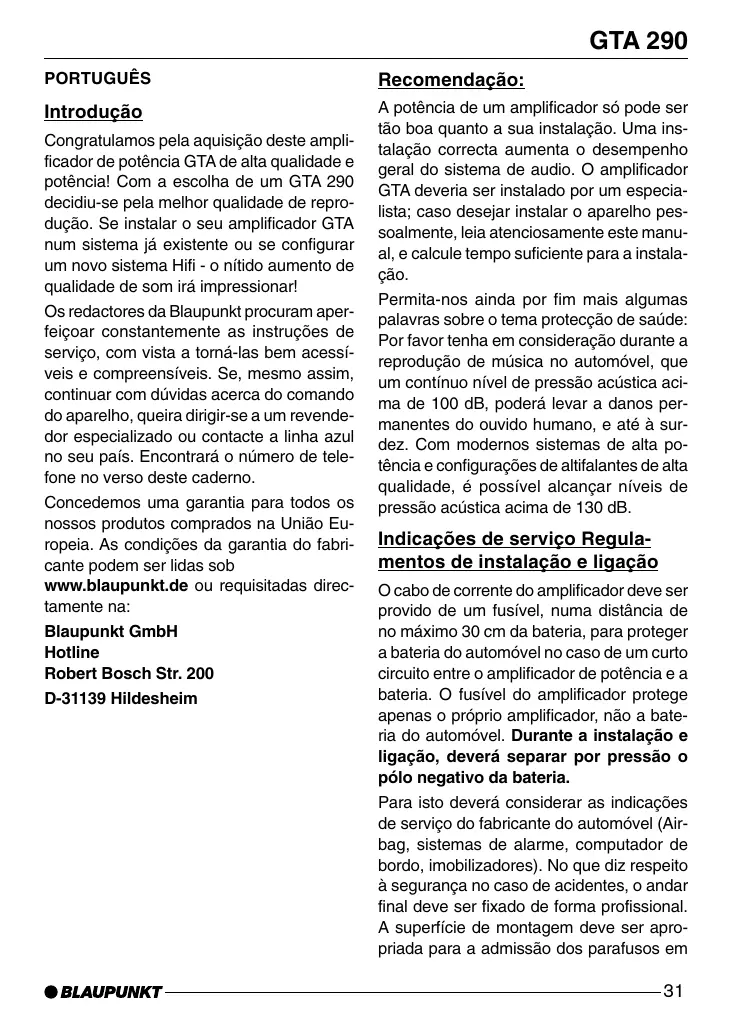

MANUAL DE UTILIZADOR GTA 290 BLAUPUNKT
Congratulamos pela aquisição deste amplificador de potência GTA de alta qualidade e potência! Com a escolha de um GTA 290 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador GTA num sistema já existente ou se configurar um novo sistema Hifi - o nítido aumento de qualidade de som irá impressionar!
Os redactores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a linha azul no seu país. Encontrará o número de telefone no verso deste caderno.
Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob
www.blaupunkt.de ou requisitadas directamente na:
Blaupunkt GmbH
Hotline
Robert Bosch Str. 200
D-31139 Hildesheim
Recomendação:
A potência de um amplificador só pode ser tão boa quanto a sua instalação. Uma instalação correcta aumenta o desempenho geral do sistema de audio. O amplificador GTA deveria ser instalado por um especialista; caso desejar instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.
Permita-nos ainda por fim mais algumas palavras sobre o tema protecção de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB, poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.
Indicações de serviço Regula- mentos de instalação e ligação
O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o pólo negativo da bateria.
Para isto deverá considerar as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deve ser fixado de forma profissional. A superfície de montagem deve ser apropriada para a admissão dos parafusos em
anexo e oferecer suficiente apoio. Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) sejam danificadas.

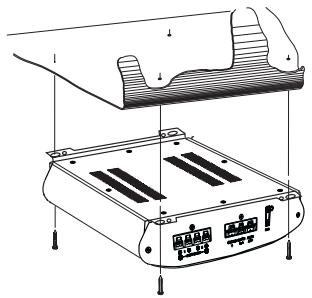

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-mala (fig. 1).
O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deverá utilizar uma protecção de cabos. Utilizar altifalantes com impendância de 2-4 Ω (Ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical) Não ligar o altifalante à massa, utilizar apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².
O amplificador é apropriado para a ligação à auto-rádios Cinch.
Para a ligação à auto-rádios com ligação ISO, é necessário utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093/7 607 855 094).
Possibilidades de aplicação e ligação de altifalantes:
| Stereo-Mode Potência máx | 2 x 200 Watt / 4 Ω | Fig. 4, 4a |
| Mono-Mode Potência máx | 1 x 700 Watt / 4 Ω | Fig. 5 |
| Stereo-Mode Potência máx | 2 x 320 Watt / 2 Ω | Fig. 4, 4a |
| Stereo-Mode Potência RMS | 2 x 100 Watt / 4 Ω | Fig. 4, 4a |
| Mono-Mode Potência RMS | 1 x 350 Watt / 4 Ω | Fig. 5 |
| Stereo-Mode Potência RMS | 2 x 160 Watt / 2 Ω | Fig. 4, 4a |
| Resposta de frequência | 10 Hz - 30.000 Hz | |
| Relação sinal ruído | >90 dB | |
| Estabilidade | 2 Ω | |
| Sensibilidade de entrada | 0,1 - 8 V | |
| Filtro de Low Pass | 40 - 450 Hz | |
| Filtro de High Pass | 65 - 450 Hz | |
| Bass Boost | 0-18 dB | |
| Dimensões L x A x P (mm) | 322 x 49,5 x 232 |
Ligação positivo/negativo
Recomendamos um diâmetro mínimo de 6 mm ^2 . Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário utilizar uma protecção para cabos. Aparafusar firmemente (não ao pólo negativo da bateria) o cabo negativo adquirível no mercado à um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contacto do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafita.
Fusíveis integrados (Fuse)
Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema eléctrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um outro com corrente mais alta.
Exemplos de ligação
Ligação do abastecimento de tensão fig. 2.
Ligação à auto-rádios com saída Cinch fig. 3.
Ligações de altifalantes fig. 4.
Ligar a ligação Remote do amplificador à fonte de ten são comutável de + 12 V
Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.
Regulador Level
Com auxílio do regulador Level é possível adaptar a sensibilidade da entrada do andar final à tensão de saída da sua saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,1 V a 8 V. Ao ligar autorádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.
Para este efeito ainda mais algumas explicações:
Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata no entanto de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.
Ligações de altifalantes
(Se um amplificador tiver que ser ligado em ponte, siga aqui directamente com a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes Audio, uma polarização correcta de amplificador e altifalantes é essencial para uma boa reprodução de graves. Por isto deverá observar que a ligação positiva (+) do amplificador esteja ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto é necessário
que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ómios (min. 2 ómios).
Ligações de altifalantes ligados em ponte
O GTA também pode ser ligado em ponte para uma configuração mono. Desta maneira o amplificador pode ser utilizado para um ou vários Subwoofers ou um Woofer. Nesta configuração o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofónica).
Indicação:
O amplificador só pode somar a informação de sinal da esquerda e da direita, se tive- rem sido realizadas ambas as ligações RCA.
ATENÇÃO:
No caso de ligação em ponte, a carga do amplificador deve ser de 4 ómios ou mais. Uma carga inferior à prevista leva a um sobreaquecimento ou ao desligamento do amplificador, o que pode provocar danos duradouros.
Ajustar o tipo e a amplitude das transições de frequência.
No GTA 290, o tipo de transição de frequência (ou seja "Low-Pass" ou "Hi-Pass") e a frequência de entrada desejada podem ser ajustadas. Se por exemplo desejar ligar um par de Subwoofers, são necessários os ajustes "Low-Pass" mostrados (fig. 3). A frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).
"High-Pass" - Regulação de frequência
Este regulador está activo, quando o interruptor se encontra na posição "Hi-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 65 Hz, o amplificador tem uma amplitude de frequência de 65 Hz a 30.000 Hz.
"Low-Pass" Regulação de frequência
Este regulador está activo, quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150 Hz, o amplificador tem uma amplitude de frequência de 10 Hz a 150 Hz.
Bass Boost
Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +18 dB.
Indicação de funcionamento (POWER / PROTECT)
Luz verde: Andar final, situação de funcionamento regular.
Luz vermelha: O andar final foi desligado electronicamente pois há um caso de avaria.
Fig. 1
